Lunar optimized Starship / Лунный Старшип от SpaceX

[Дем]

В последнее время говорилось не только о САС, но и о полноценной ракетной посадке взамен парашютной.

В любом случае работа никаких движков после не предполагается.
И ЕМНИП там баки наддуваются высоким давлением.

[Шлангенциркуль]

Рендер из трансляции.

[garg]

Не пойму, что за прямоугольник. Если люк лифта, то как то низковат, 1,2-1,4 метра от силы. Астронавты будут выходить на карачках? Или погрузились на платформу лежа, та выехала и опускается, тогда и подняться можно?

Лапы без подушек, а наоборот узенькие, это чтоб не скользить и плотнее в грунт вгрызться?
Объем полезного пространства на глаз не больше 700 кубов даже если ориентироваться на пояс посадочных движков. А если по низу люка лифта (если это он), то 500. Просторненько, но 250 тонн (кто там грозился) только стройматериалами.

[Андрюха]

Не пойму, что за прямоугольник. Если люк лифта, то как то низковат, 1,2-1,4 метра от силы. Астронавты будут выходить на карачках? Или погрузились на платформу лежа, та выехала и опускается, тогда и подняться можно?

Лапы без подушек, а наоборот узенькие, это чтоб не скользить и плотнее в грунт вгрызться?
Объем полезного пространства на глаз не больше 700 кубов даже если ориентироваться на пояс посадочных движков. А если по низу люка лифта (если это он), то 500. Просторненько, но 250 тонн (кто там грозился) только стройматериалами.

Это рендер стыковки. В реальности может оказаться совсем другого вида

[garg]

Кстати, рендер одноразового лендера. Или заправка другой узел стыковки будет иметь?

[Astro Cat]

Не пойму, что за прямоугольник. Если люк лифта, то как то низковат, 1,2-1,4 метра от силы. Астронавты будут выходить на карачках? Или погрузились на платформу лежа, та выехала и опускается, тогда и подняться можно?

Нет. Лифт дальше. Под "фонарем" с надписью "NASA".
 Вы не можете просматривать это вложение.

[Андрюха]

Кстати, рендер одноразового лендера. Или заправка другой узел стыковки будет иметь?

А это интересный вопрос. До сих пор не ясно как все таки будут заправляться на НОО: "бок к боку" или "корма к корме"? То так, то так рисуют...

[Astro Cat]

А это интересный вопрос. До сих пор не ясно как все таки будут заправляться на НОО: "бок к боку" или "корма к корме"? То так, то так рисуют...

Имхо бок к боку. Причем "валетом". Чтобы любой один корабль, мог заправить другой.

[Шлангенциркуль]

Не пойму, что за прямоугольник. Если люк лифта, то как то низковат, 1,2-1,4 метра от силы. Астронавты будут выходить на карачках? Или погрузились на платформу лежа, та выехала и опускается, тогда и подняться можно?

Похоже что люк отсека для солнечных батарей.
Помню кто-то тут видел чебурашку.

Спойлер

Положу-ка я сюда эти новые картинки, хотя до сих пор непонятно, официальные они или фанатские:





Источник

[свернуть]

[V.B.]

Официальные рендеры из твиттера SpaceX:







https://twitter.com/spacex/status/1858991247312212112

[V.B.]

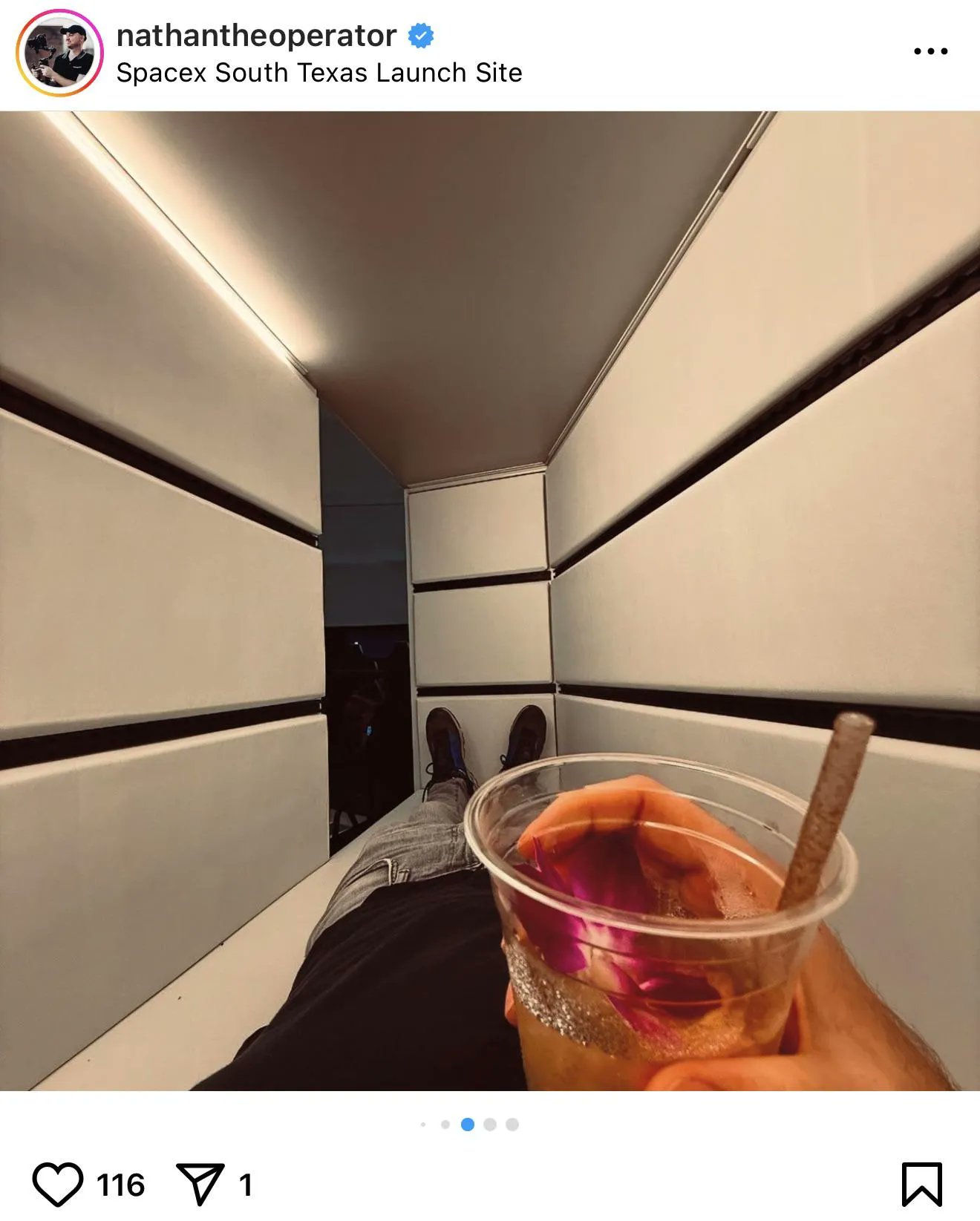

В одной из кают внутри макета HLS:

[Astro Cat]

В одной из кают внутри макета HLS:

Тоскливый дизайн, имхо.

[Дем]

Тоскливый дизайн, имхо.

Так в ней спать, зачем дизайн?
Ну и картинок на стены прилепить можно

[Dulevo]

полочек добавить. Тв повесить в ногах. И будет норм.

[nonconvex]

Тоскливый дизайн, имхо.

Так в ней спать, зачем дизайн?
Ну и картинок на стены прилепить можно

Например картину замены плиток ТЗП в лунную ночь.

[cross-track]

Тоскливый дизайн, имхо.

Так в ней спать, зачем дизайн?
Ну и картинок на стены прилепить можно

Например картину замены плиток ТЗП в лунную ночь.

Или на потолке оборудовать еще одно спальное место!

[Димитър]

внутри макета HLS:

Что ?
Макет в натуре уже есть !? Или пока картинки...

[V.B.]

Макет жилого отсека уже пару лет как есть, но это похоже первая фотка изнутри. До этого были только рендеры "по воспоминаниям посетителей". Здесь выкладывали уже:

[Dulevo]

Макет не отражает реально - как оно все будет в лунном лендере.
Он сделан в качестве примера, чтобы показать НАСА что там можно сделать.

[V.B.]

SpaceX подала заявку в FCC, относящуюся к будущим миссиям, в том числе по программе Artemis. Из нее следует, что кроме заправок на LEO, лунный Старшип будут дозаправлять также на высокой эллиптической орбите:

Medium-Earth Orbit/High-Earth Orbit/Final Tanking Orbit. Missions beyond LEO will
also require space station operations in medium-Earth orbit ("MEO") to high-Earth orbit ("HEO").
For example, crewed lunar missions will include a secondary propellant transfer in MEO/HEO,
the Final Tanking Orbit ("FTO"). Operations in MEO/HEO will occur in an elliptical orbit of 281
km x 34,534 km and an altitude tolerance of +116,000/-24,000 km apogee and +/- 100 km perigee,
with inclination between 28 and 33 degrees (+/- 2 degrees).

https://licensing.fcc.gov/myibfs/download.do?attachment_key=32702913


На реддите какой-то чел собрал в своем посте некоторую техническую информацию из этой заявки:

1. Заявка охватывает запуск, возвращение и операции в космосе на следующих орбитах:

LEO: круговая орбита с высотой от 181 км до 381 км, все наклонения. Это будет орбита развертывания для Starlink и орбита для депо HLS LEO.

Эллиптическая околоземная орбита: перигей находится между 181 и 381 км, апогей находится между 10 534 и 150 534 км, наклонение между 28 и 33 градусами. В заявке они упоминаются как MEO/HEO, но технически это переходная орбита на круговую MEO/HEO. Это будет охватывать GTO и переход на MEO, например, орбиту спутников GPS, хотя в заявке они не упоминаются. В ней упоминается, что это будет финальная заправочная орбита (FTO) для пилотируемой лунной миссии, где посадочный модуль HLS получит вторую передачу топлива.

Транслунная инъекция (TLI), лунные орбиты (NRHO, LLO) и спуск/подъем/выход на поверхность Луны: это будет для миссий Artemis.


2. Диапазоны связи, используемые Starship

Диапазон UHF и IEEE 802.11ac 5,8 ГГц: используется для связи между посадочным модулем HLS и скафандрами EVA на Луне. Я считаю, что они требуются NASA. Радиус действия — до 2 км.

Диапазон S: Большая часть связи осуществляется в этом диапазоне, включая связь корабля с Землей, корабля с кораблем/складом, корабля с Orion/Gateway и т. д. Посадочный модуль и склад HLS также будут использовать этот диапазон для связи со спутниками TDRSS НАСА на конечной орбите заправки.

Диапазон Ku: используется для радиосвязи между Starship и созвездием Starlink, однако его можно использовать только на расстоянии менее 300 км.

Диапазон Ka: используется посадочным модулем HLS для прямой связи с Землей.


3. Технические подробности о посадочном модуле HLS

Как было сказано выше, на эллиптической околоземной орбите может потребоваться вторая перекачка топлива из хранилища в посадочный модуль HLS. Обратите внимание, что кто-то, по-видимому, с источниками упомянул об этом несколько месяцев назад в Twitter : "Starship HLS проводит 2 дозаправки: одну на низкой околоземной орбите, затем вторую на эллиптической орбите, чтобы снизить архитектуру delta v. Вот почему количество запусков не совпадает с соотношением сырой массы к полезной нагрузке".

Посадочный модуль HLS будет нести 4 двухдиапазонные (S/Ka) карданные параболические рефлекторные антенны, по одной в каждом квадранте. Точное местоположение этих антенн не разглашается.

Посадочный модуль HLS будет нести 2 радара для посадки на Луну в диапазоне 35,5-36 ГГц. Он будет активирован на высоте 4 км над поверхностью Луны и будет работать примерно 5 минут до посадки. Были поданы заявки на специальное временное разрешение FCC на тестирование этого радара на самолете еще в октябре 2021 года , позывной WT9XBJ.

https://www.reddit.com/r/SpaceXLounge/comments/1hncz3w/spacex_seeks_a_single_fcc_license_for_multiple/
