История Н1-Л3

[космосмурф]

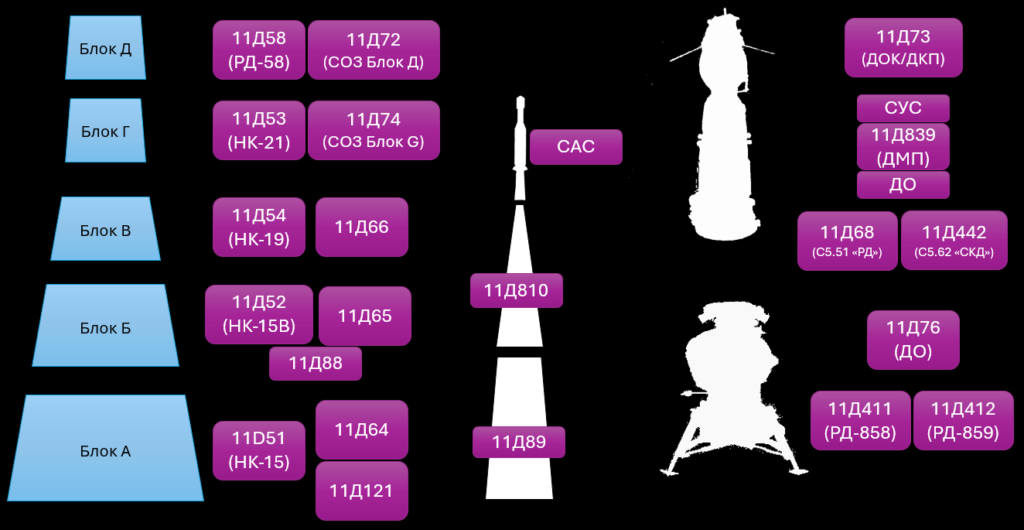

Я составил эту (некрасивую) схему, в которой обобщены все системы двигателей, которые я смог найти для Н1-Л3.
Согласны ли вы с тем, что здесь написано, и не забыл ли я какие-нибудь двигатели?

[Бертикъ]

Я составил эту (некрасивую) схему, в которой обобщены все системы двигателей, которые я смог найти для Н1-Л3.
Согласны ли вы с тем, что здесь написано, и не забыл ли я какие-нибудь двигатели?

У ЛК наверное надо добавить неизвестные РДТТ прижатия к лунной поверхности.
А у ЛОК индекс 11Д68 относится ко всей ДУ блока И, а индекс 11Д442 это с5.62, но в варианте для ТКС.

[Штуцер]

индекс 11Д442 это с5.62, но в варианте для ТКС.

Да. У ТКС двигатель имеет отличия.

[космосмурф]

Если я правильно понимаю, СКД — это С5.62, но у него нет индекса ГРАУ 11Д442? Вы знаете, какой у него индекс ГРАУ ?

[Бертикъ]

Если я правильно понимаю, СКД — это С5.62, но у него нет индекса ГРАУ 11Д442? Вы знаете, какой у него индекс ГРАУ ?

У него не было собственного индекса, т.к. он был частью ДУ 11Д68.
А на ТКС он стал отдельным изделием (как правильно сказал Штуцер - с некоторыми изменениями) и получил собственный индекс.

[космосмурф]

Вот обновленная версия. Спасибо за помощь, Бертик.

[Дмитрий В.]

Вот обновленная версия. Спасибо за помощь, Бертик.

11Д54 - это индекс кислородно-водородного двигателя ОКБ-165 (Люлька) без карданного подвеса (вариант в кардане - 11Д57)
НК-19 - индекс 11Д53
НК-21 индекс 11Д59

[Бертикъ]

Вот обновленная версия. Спасибо за помощь,

11Д54 - это индекс кислородно-водородного двигателя ОКБ-165 (Люлька) без карданного подвеса (вариант в кардане - 11Д57)
НК-19 - индекс 11Д53
НК-21 индекс 11Д59

Точно! Не стал индексы у Н1 проверять.

[космосмурф]

Да, это опечатка, которую я оставил в документе, спасибо за исправление.

[космосмурф]

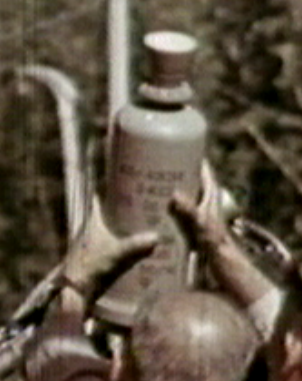

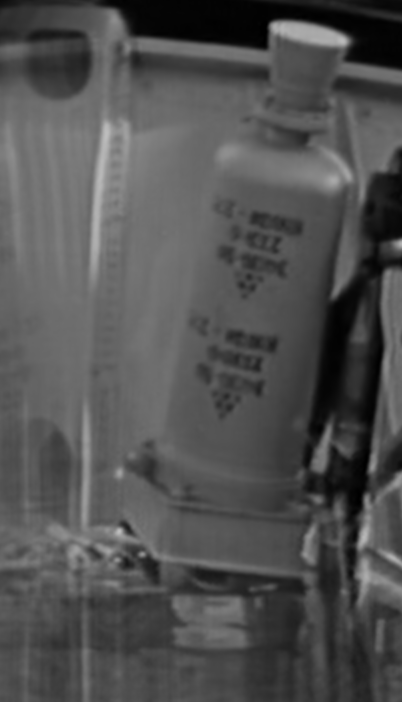

ЛК, расположенный в Орево, еще имеет оригинальные надписи на своем «компрессионном» двигателе. Эти же надписи можно увидеть на архивных видеозаписях.
У кого-нибудь из вас есть изображение этих надписей в высоком разрешении? Вероятно, на них указаны точные данные этих пороховых двигателей.

[Вован]

11Д819 - двигатель САС

Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

[Вован]

Уточните по блоку Г

Вы не можете просматривать это вложение.

[Вован]

11Д89 - двигатели сброса створок конической части ГО
11Д810 - двигатели сброса створок цилиндрической части ГО

[Вован]

11Д02 - рулевой двигатель блока В (для РН 7Л)

[Вован]

11Д410 - ДУ блока Е

[космосмурф]

Уточните по блоку Г

Вы не можете просматривать это вложение.

Спасибо!
Впервые я читаю о том, что двигатели были заменены на 5Л и 6Л для высших ступеней ракеты (блоки В и Г). Каков источник этой информации?

[Вован]

11Д410 - ДУ блока Е

Что означает «ДУ»?

Двигательная установка, состоящая из основного и резервного двигателей

Вы не можете просматривать это вложение.

[космосмурф]

Двигательная установка, состоящая из основного и резервного двигателей

Хорошо, я понимаю, значит 11Д410 = 11Д411 + 11Д412

[Вован]

Двигательная установка, состоящая из основного и резервного двигателей

Хорошо, я понимаю, значит 11Д410 = 11Д411 + 11Д412

Похоже, так и есть

[Вован]

Интересно, что на посадочном устройстве ЛК в РКК Энергия есть еще двигатели, но соплом вниз

Вы не можете просматривать это вложение.
