Лакросс / С.О.Л.О.!! -- Сезон Охоты на Лакроссов Открыт !!

[Старый]

Не знаю... Мне ферма с укосинами представляется примерно так:


А мне они чегото кажутся и сюда, на наблюдателя, и на заднюю сторону. Вон там за фермой сколько палок нахимичено... Хотя хотелось бы ошибиться.

[Stealth]

Честно говоря мне показалось что на сабже их много, гдето восемь. И они по кругу. Такое впечатление что сабж устанавливается в обтекатель вертикально, "двигательной установкой" вниз а укосины по кругу опираются на переходник РН. Хотя возможно это иллюзия.

Не знаю... Мне ферма с укосинами представляется примерно так:


Неа!! Если как следует присмотреться, то укосин 8 штук, в 2-х группах по 4.
В той группе что "к_нам_ ближе" одна укосина идёт к верхнему "упору" другая к тому "упору" что "к_ нам_ ближе", а две других укосины между ними идут ещё куда-то к общей точке, а от "упоров" к этой же точке идут ещё две трубы покороче. Таким образом 2 укосины + "трубка_покороче" образуют этакий треугольник. А два треугольника образуют уже одну группу из двух имеющихся. Все упоры по окружности, под 90гр друг другу.

Я теперь считаю что весь спутник на фотках повёрнут на ~45гр относительно его лётного положения. То есть лётное положение его такое как на рисунке у ПиВыча. И насчёт двигательной установки тоже закрадываются некоторые подозрения.

carlos, чем это нарисовано? подкиньте прогу...

[Старый]

А какое всётаки сечение фермы у Милстара? Интересно бы сравнить... Глядя на него под обтекателем Титана мне чтото подсказывает что такое же.

[carlos]

carlos, чем это нарисовано? подкиньте прогу...

Будете смеяться, но это Автокад. С доработкой в Paint'е.  :lol:

А насчет укосин вы похоже правы.

[carlos]

Попробуем оценить габариты фермы. За основу возьмем длину тушки тела (с ногами и головой) того товарища, который стоит слева в группе товарищей со стороны предполагаемой ДУ. Предположим, эта величина составляет 1800 мм. Откроем рисунок во все том же Paint'е и обнаружим, что этим 1800 мм соответствует приблизительно 135 точек. Т.е. 1 пиксель изображения в данном масштабе - это 13,3 мм. Если спутник действительно повернут к нам на 45° вокруг продольной оси - тогда диагональ поперечного сечения базовой фермы составит 139 пикселей = 1849 мм. Отсюда сторона квадрата равна 1307 мм. Таким образом, сторона квадратного сечения равна примерно 1,3 метра. Так вроде?

[Старый]

Попробуем оценить габариты фермы. За основу возьмем длину тушки тела (с ногами и головой) того товарища, который стоит слева в группе товарищей со стороны предполагаемой ДУ.

А если взять то тело которое держится поднятыми руками за лист на ферме? (на другом снимке).

[Stealth]

А какое всётаки сечение фермы у Милстара? Интересно бы сравнить... Глядя на него под обтекателем Титана мне чтото подсказывает что такое же.

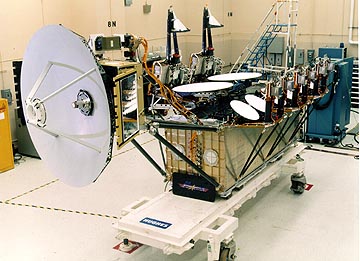

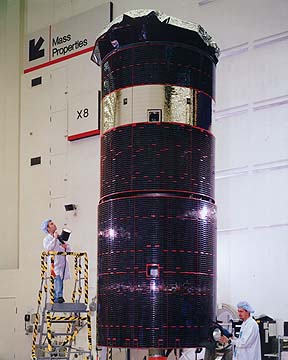

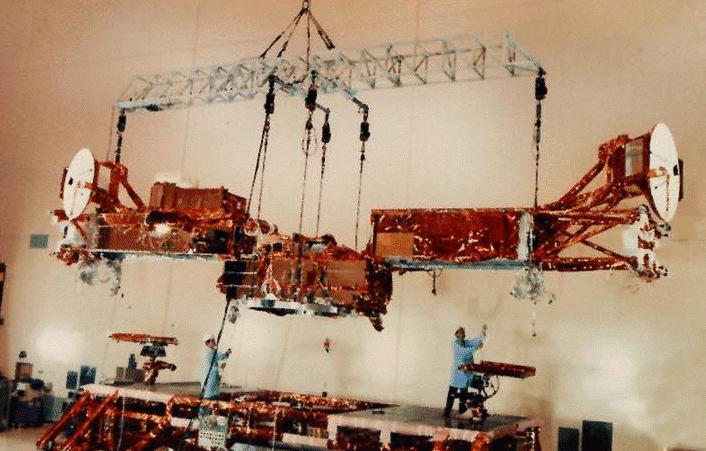

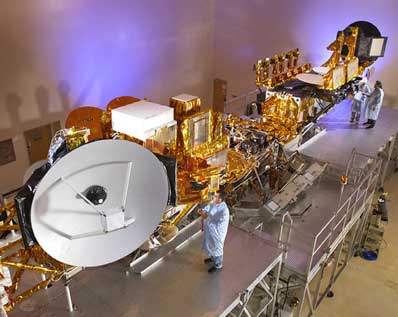

Вот наковырял пару фоток.

1[/size]

http://www.fas.org/spp/military/program/com/milstar1.htm

2[/size]

http://space.com/news/spaceagencies/risky_space_010110.html

3[/size]

http://spaceflightnow.com./titan/b35/

4[/size]

http://www.spacedaily.com/news/milspace-comms-01c1.html

5[/size]

http://spaceflightnow.com/news/n0007/27milstar/

6[/size]

http://www.boeing.com/defense-space/space/bss/hsc_pressreleases/photogallery/milstar/milstar.html

7[/size]


8[/size]

http://www.silverstatenews.com/newssections/Aviation/milstar/index.html

Здесь большая галерея Боинга:
http://www.boeing.com/defense-space/space/bss/hsc_pressreleases/photogallery/photogallery.html

А вот здесь пара интересных клипов:
http://bts.boeing.com/defense-space/space/bss/hsc_pressreleases/photogallery/milstar_f4/milstar_f4mov.html
http://www.boeing.com/defense-space/space/bss/hsc_pressreleases/photogallery/milstar_f5/f5movies/milstar_f5mov.html



[Старый]

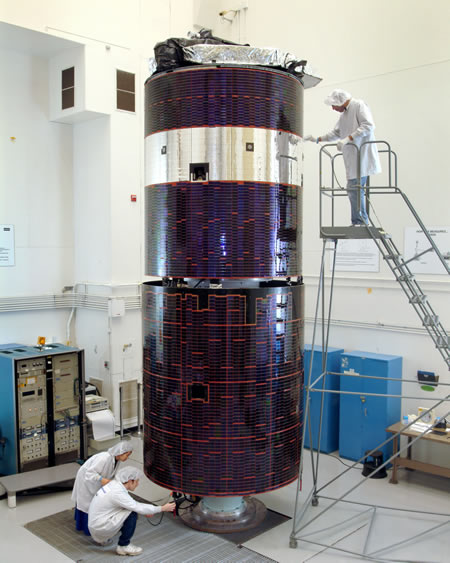

Слева от "двигательного отсека" видна площадка с перилами. Интересно, какова стандартная высота перил?
 Это же кстати помогло бы и оценить размеры корейской РН.

[Старый]

 Перила высокие. Или мужик карлик? Диаметр спутника известен...

[Старый]

А Милстар оказывается маленький.

[carlos]

Попробуем оценить габариты фермы. За основу возьмем длину тушки тела (с ногами и головой) того товарища, который стоит слева в группе товарищей со стороны предполагаемой ДУ.

А если взять то тело которое держится поднятыми руками за лист на ферме? (на другом снимке).

На этой что ли?

Дык это фотомонтаж с ФАСа, обсуждали ведь уже...

[carlos]

Если как следует присмотреться, то укосин 8 штук, в 2-х группах по 4.

Типа так?

[Старый]

На этой что ли?

Дык это фотомонтаж с ФАСа, обсуждали ведь уже...

Ну двигательный отсек здесь пририсован но люди то вроде в правильном масштабе?

[carlos]

Ну двигательный отсек здесь пририсован но люди то вроде в правильном масштабе?

Масштаб вроде около дела, только у людей ног не видно: они оказались закрыты нижней продольной балкой стапеля - что еще раз свидетельствует о фотомонтаже. Но судя по тому, что и на той картинке, где я проставил номера позиций, и на этом фасовском фотомонтаже маленькая золотистая коробочка (поз. 4) находится где-то на уровне груди-живота стоящих на полу людей - соотношение размеров одинаковое.

[Stealth]

Возьмите лучше эту картинку:

Рост левого мужика и диагональ главной фермы совпадают -- 115-116 pix.
Теперь осталось только медицинскую карту этого мужика раздобыть.

[Stealth]

 Перила высокие. Или мужик карлик? Диаметр спутника известен...

Это, наверное, школьник-практикант со Станции Юных Техников...
Вот этот вроде побольше:




[Stealth]

Если как следует присмотреться, то укосин 8 штук, в 2-х группах по 4.

Типа так?

Неа... Не совсем. Я бы сам нарисовал, так нечем...

[carlos]

Возьмите лучше эту картинку:

Рост левого мужика и диагональ главной фермы совпадают -- 115-116 pix.
Теперь осталось только медицинскую карту этого мужика раздобыть.

В-общем, то же самое, сторона квадратного сечения порядка 1.25 - 1.30 м...

[carlos]

Перила высокие. Или мужик карлик? Диаметр спутника известен...

Это, наверное, школьник-практикант со Станции Юных Техников...
Вот этот вроде побольше:


А по-моему - это один и тот же тип...  :roll:

[carlos]

Неа... Не совсем. Я бы сам нарисовал, так нечем...

В Paint'е? Хотя бы вид с торца фермы?
