История Н1-Л3

[космосмурф]

Да, дренаж водорода для предотвращения возгорания вблизи ракеты-носителя. Это обычная практика для всех стартовых площадок, где используется водород.

[zero17]

[космосмурф]

Любопытная трактовка Н1 от Уралкриомаш
https://t.me/militaryrussiaru/39706?single

Известно ли, была ли эта система транспортировки жидкого водорода рассчитана только на питание топливного элемента ЛОК, или она могла заполнять блоки С, Р или Ср?

[космосмурф]

Я нахожу противоречивую информацию о роли участка 112A для Л3. Да, он служит для заправки ЛОК и ЛК топливом и сжатым газом. Также известно, что блоки Г и Д заправляются кислородом на стартовой площадке.
Однако источники не дают четкого ответа на вопрос, заполняются ли блоки Г и Д РГ-1 на объекте 112A перед установкой на Н-1.
Некоторые источники указывают, что да, другие — что нет.
На рисунке ниже видно, что только трубопровод кислорода доходит до верхних этажей. Трубопровод РГ-1 заканчивается у блока V.
Есть ли у вас источники информации по этому вопросу?

Вы не можете просматривать это вложение.

[zero17]

[zero17]

[zero17]

[aaa]

С ЛОСом. Красота!

[zero17]

[zero17]

С ЛОСом. Красота!

Все верно. Очень красиво

[zero17]

[zero17]

[zero17]

[TAU]

Большое всем человеческое спасибо за чертежи и фото!

[zero17]

Большое всем человеческое спасибо за чертежи и фото!

пожалуйста

[Schwalbe]

Очень красиво

Минуточку... А как все это управлялось на трассе к Луне? Без ДОКа?

[Андрюха]

Без ДОКа?

Что есть ДОК?

[Андрюха]

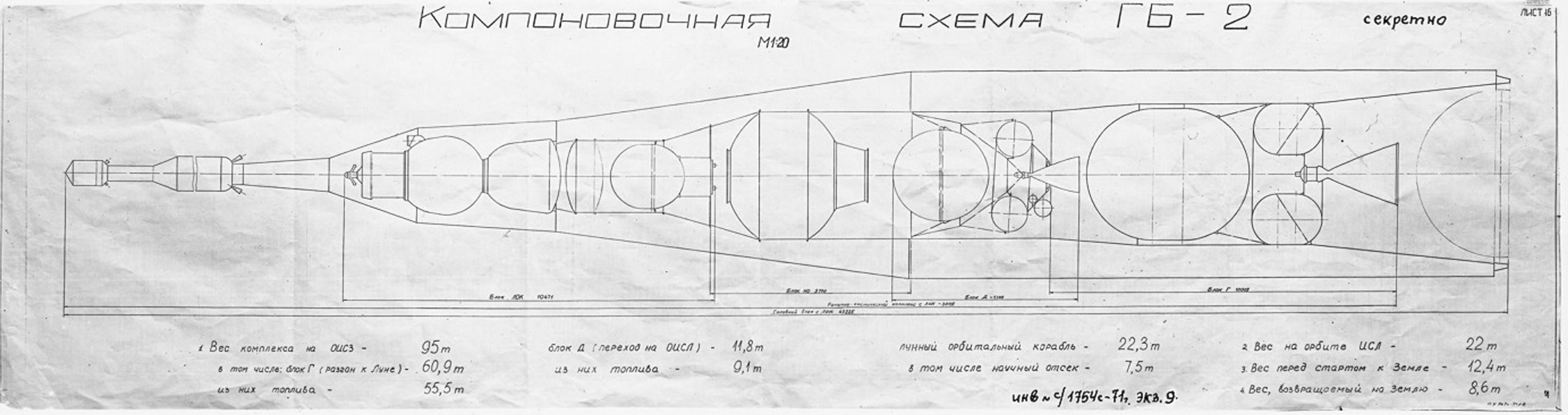

Это вариант из схемы 3 по моей классификации (1972 год):
https://forum.novosti-kosmonavtiki.ru/index.php?topic=20505.msg2591773#msg2591773

[Андрюха]

Этот тоже, но более ранний (1970)

[Бертикъ]

Очень красиво

Минуточку... А как все это управлялось на трассе к Луне? Без ДОКа?

Это компоновочная схема. На подробном чертеже ЛОКа ДОК там, где ему положено быть. Просто конус заменили на цилиндр, т.к. добавили СУ с переходом.. Шамс выкладывал, но не помню где.
