Lunar optimized Starship / Лунный Старшип от SpaceX

[RaZoom]

NASA и SpaceX тестируют систему стыковки HLS

В рамках проекта НАСА Artemis, который заложит основу для долгосрочного научного исследования Луны, экипаж должен будет перемещаться между различными космическими аппаратами для осуществления посадки на Луну. Недавно НАСА и SpaceX провели квалификационные испытания системы стыковки, которая поможет сделать это возможным.

В рамках миссии Artemis III астронавты отправятся на космическом корабле Orion с Земли на лунную орбиту, а затем, после стыковки двух кораблей, пересядут на посадочный аппарат Starship Human Landing System (HLS), который доставит их на поверхность. После завершения работ на поверхности Starship вернет астронавтов на Orion, ожидающий их на лунной орбите. Во время последующих миссий астронавты будут переходить с Orion на Starship через лунную космическую станцию Gateway. Стыковочная система Starship, созданная на основе проверенной в ходе полетов системы Dragon 2 компании SpaceX, используемой в полетах к Международной космической станции, может быть настроена для соединения посадочного аппарата с Orion или Gateway.

Испытания системы стыковки Starship HLS проводились в Космическом центре НАСА имени Джонсона в течение 10 дней с использованием системы, имитирующей динамику контакта между двумя космическими аппаратами на орбите. Испытания включали более 200 сценариев стыковки с различными углами и скоростями сближения. Эти реальные результаты с использованием полномасштабного оборудования позволят проверить компьютерные модели системы стыковки HLS.

Динамические испытания показали, что система Starship может выполнять "мягкий захват" при активной стыковке. При стыковке двух космических аппаратов один из них выполняет активную роль "преследователя", а другой находится в пассивной роли "цели". Чтобы выполнить мягкий захват, система мягкого захвата (SCS) активной системы стыковки выдвигается, в то время как пассивная система на другом космическом аппарате остается втянутой. Защелки и другие механизмы на SCS активной системы стыковки присоединяются к пассивной системе, позволяя двум космическим аппаратам состыковаться.

С тех пор как компания SpaceX была выбрана в качестве посадочной платформы для возвращения людей на поверхность Луны впервые со времен Apollo, она выполнила более 30 этапов проекта HLS, определив и протестировав оборудование, необходимое для производства энергии, связи, наведения и навигации, двигательной установки, жизнеобеспечения и защиты космической среды.

https://www.nasa.gov/image-article/nasa-spacex-test-starship-lunar-lander-docking-system/

[Шлангенциркуль]

Может для разнообразия покажут что-нибудь, чего нет в готовом виде на Драконе, Орионе, модулях МКС, и т.д.?

[V.B.]

Кадр из презентации Маска в Бока Чике 4 апреля:



Третья секция похоже имеет вырезы под посадочные двигатели лунного Старшипа.

[Андрюха]

Есть вопрос по вот этой картинке:
Картинка конечно несколько устарела (до разделения системы на блоки) и точное количество заправщиков пока не знает никто, но можно понять почему выведение танкера осуществляться без спасения бустера. Как раз таки для минимизации количества этих самых заправщиков. Но почему один Старшип-заправщик одноразовый? И почему именно первый? Просто не закрасили?

[Veganin]

Но почему один Старшип-заправщик одноразовый? И почему именно первый? Просто не закрасили?

Depot? Это орбитальное хранилище для всего топлива, доставляемого Старшипами-танкерами и цикл заправка Depot - заправка HLS - заправка Depot не предполагает возврат Depot на Землю.

[Андрюха]

Но почему один Старшип-заправщик одноразовый? И почему именно первый? Просто не закрасили?

Depot? Это орбитальное хранилище для всего топлива, доставляемого Старшипами-танкерами и цикл заправка Depot - заправка HLS - заправка Depot не предполагает возврат Depot на Землю.

Нет, не танкер...следующий...

[Андрюха]

А блин, сообразил
Это изображен первый корабль, он новый, потом он же уже повторно используемый...тогда и бустер от запуска танкера идёт дальше в использовании...

[algol5720]

Кадр из презентации Маска в Бока Чике 4 апреля:

Презентация ныне устарела...

[RaZoom]

Некоторые новые моменты - через месяц будет представлен новый дизайн HLS, макет строится в Бока-Чике. Летом 2025 года НАСА проведет критический обзор проекта на соответствие требований к конструкции. Всего выдвинуто 27 требований и среди них - орбитальная дозаправка. Тесты с перекачкой топлива начнутся в марте 2025 и завершатся летом. В НАСА планируют запуски танкеров раз в неделю - с 39A и Starbase по очереди. НАСА помогает SpaceX в тестировании плиток.

[Андрюха]

В НАСА планируют запуски танкеров раз в неделю - с 39A и Starbase по очереди.

Про строительство площадок во Флориде пока ничего не слышно, зато активно строится вторая башня в Бока-Чика...
Но я тут вот о чем задумался: Они хотят чередовать площадки на 2-х разных широтах и выводить все придется на наклонение Флоридской площадки...да, там разница не большая, в 3 градуса, но это все равно потеря ПН при выводе из Техаса, а это может отразиться на количестве "заправщиков"...

[Дем]

Про строительство площадок во Флориде пока ничего не слышно, зато активно строится вторая башня в Бока-Чика...

Скорей с переходом на v2 и v3 ожидаются изменения в конструкции башни.
Т.е. сначала облетают вторую башню и только потом начнут строить в Канаверале.

[ololsh]

[RaZoom]

Стали известны подробности про первую версию макета на базе обтекателя от S22 - по воспоминаниям после посещения
Хороший тред - https://x.com/mcrs987/status/1852757671268487340

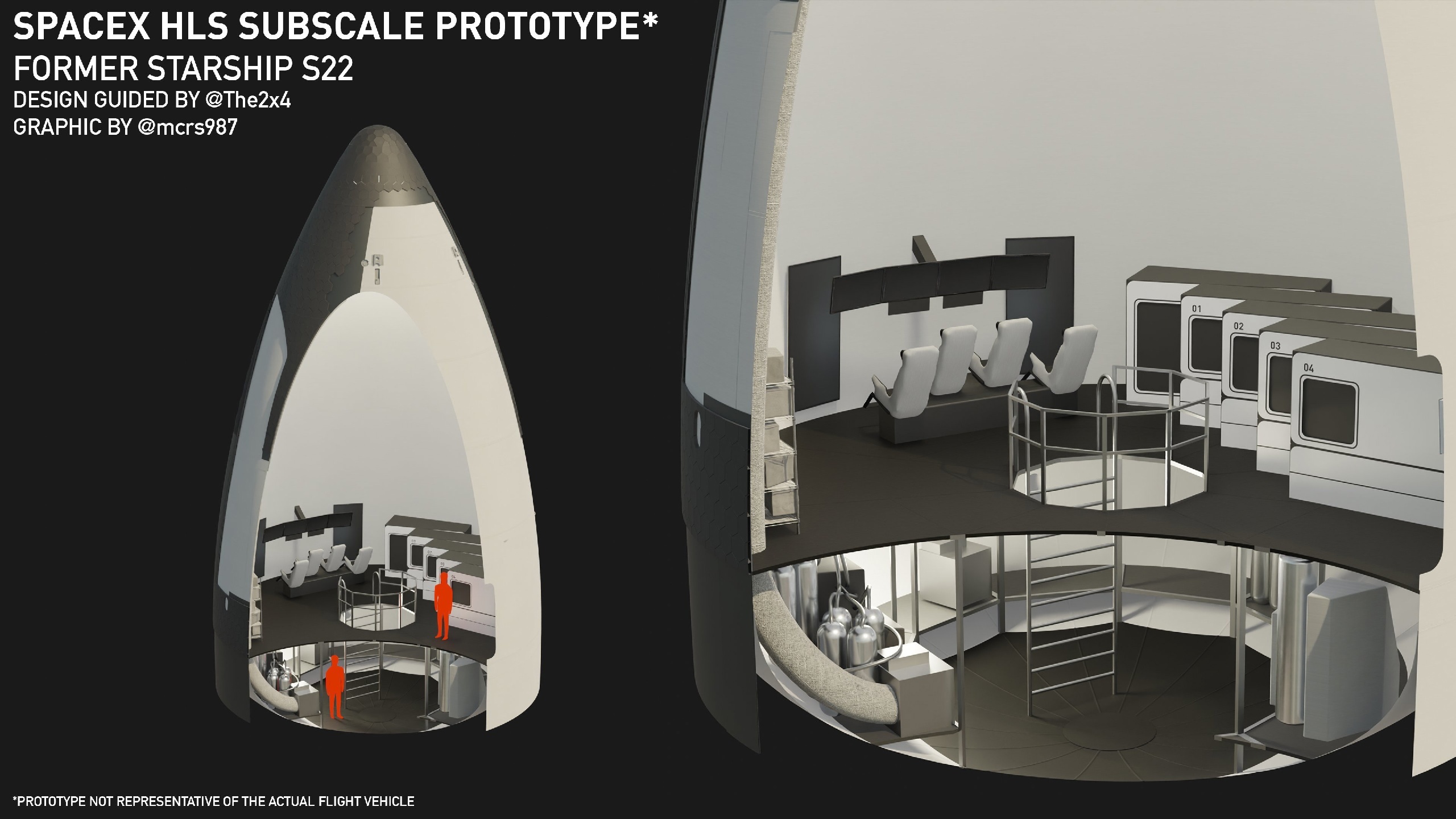

Восстановленный рендер от SpaceX внутри макета HLS

[RaZoom]

Про строительство площадок во Флориде пока ничего не слышно, зато активно строится вторая башня в Бока-Чика...

Первый стартовый стол в Бока-Чика это прототип, который скорее всего не рассчитан на быструю многоразовость и имеет свои проблемы. Он из категории демонтированных табуреток для прожигов и прыжков Старшипов. Так что по факту в ближайшей перспективе будет всего две версии новых столов - один на 39А и второй в Бока-Чика.

[Димитър]

Слышком много пустого пространства.

[Дем]

Слышком много пустого пространства.

И зачем-то плиткой облепили.

[nonconvex]

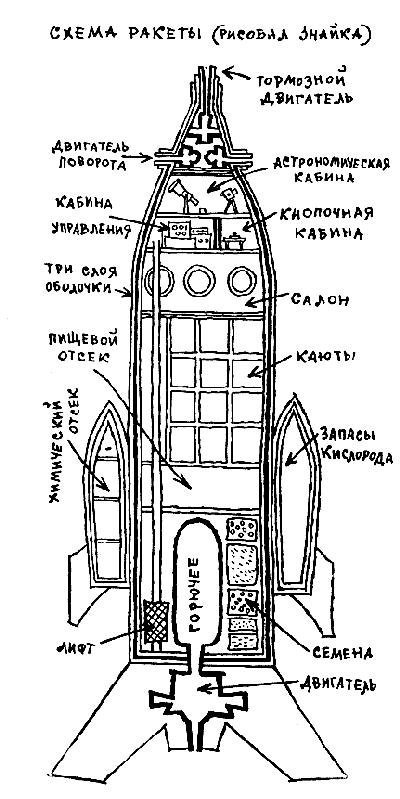

Все давно уже придумано



Следите за руками:

Вскоре в центре Космического городка была сделана круглая бетонированная площадка, на которой начали устанавливать космическую ракету. Части для этой ракеты были изготовлены в Солнечном городе и доставлены в Космический городок на специальных гусеничных грузовозах, которые отличались большой плавностью хода, благодаря чему детали ракеты не могли быть повреждены или деформированы при перевозке. Для сборки был привезён специальный шагающий башенный кран. При помощи этого крана части ракеты снимались с грузовозов и ставились на свои места. Высота ракеты была, однако, так велика, что верхние её части устанавливались уже не с помощью башенного крана, а с помощью вертолёта, который поднимал детали на нужную высоту. Сборка ракеты велась под наблюдением Фуксии и Селёдочки, которые специально для этой цели приехали в Космический городок и поселились в нём.

Через несколько дней сборка ракеты была закончена. Она стояла посреди Космического городка, возвышаясь над домами, как огромная сигара или как поставленный торчком дирижабль. Для защиты от вредного влияния воздуха, водяных паров и других газов внешняя оболочка ракеты была сделана из сверхпрочной нержавеющей стали. Под этой стальной оболочкой была вторая оболочка, сделанная из специальной, так называемой космопластмассы, назначение которой было защищать внутренность корабля от вредоносного действия космических лучей и радиоактивного излучения. Наконец, внутри корабля имелась третья, теплоизоляционная оболочка из термопластмассы, способствовавшая сохранению внутри корабля необходимой температуры.

[heingeiv]

Слышком много пустого пространства.

Можно Орион в уголке поставить )

И зачем-то плиткой облепили.

Это любительский рендер внутренностей стоящего на Старбейсе макета HLS, который и правда облеплен плитками - он переделан (перекрашен ) из носовой части "базового" прототипа. На официальных картинках лендера плиток нет.

[Трилобит]

Я правильно понимаю что автор этого рендера оставил промежутки между прямоугольными спальными местами и окружностью корпуса, видимо для сбора пыли и разведения плесени?

[Dulevo]

Запихают туда емкости для воды или еще чего.
