Союз-5

[SFN]

мастер_лукьянов пишет:
Может на сайте Зака и в Бурже разные ракеты
зы табличку же под макетом в Бурже так и не разглядели

Я посмотрел, то что у Анатоля не противоречит "пятнышкам" на табличке. Хотя это ничего не доказывает :|

[SFN]

По длине 46,5м и 46,3м

[Salo]

мастер_лукьянов пишет:
зы табличку же под макетом в Бурже так и не разглядели

http://www.russianspaceweb.com/soyuz5.html

Specifications of the Soyuz-5 rocket presented at Paris Air and Space Show in Le Bourget in June 2013:

[Большой]

[Большой]

SFN пишет:
По длине 46,5м и 46,3м


Если диаметр ГО у Союза-2 равен 4,1 м, то у Союза-5 явно больше чем 4,35 м. Похоже что 5 м!

[Дмитрий В.]

SFN пишет:
По длине 46,5м и 46,3м


Кстати, кто объяснит, зачем ему конические ХО? Разворот относительно нижних опор?

[SFN]

опоры в нишах "конических" ХО? по четыре на блок

[SFN]

Большой пишет:

SFN пишет:
По длине 46,5м и 46,3м


Если диаметр ГО у Союза-2 равен 4,1 м, то у Союза-5 явно больше чем 4,35 м. Похоже что 5 м!

По фото ГО 517см - баки 363 см - С2-1б мидель получился 297 см

[Большой]

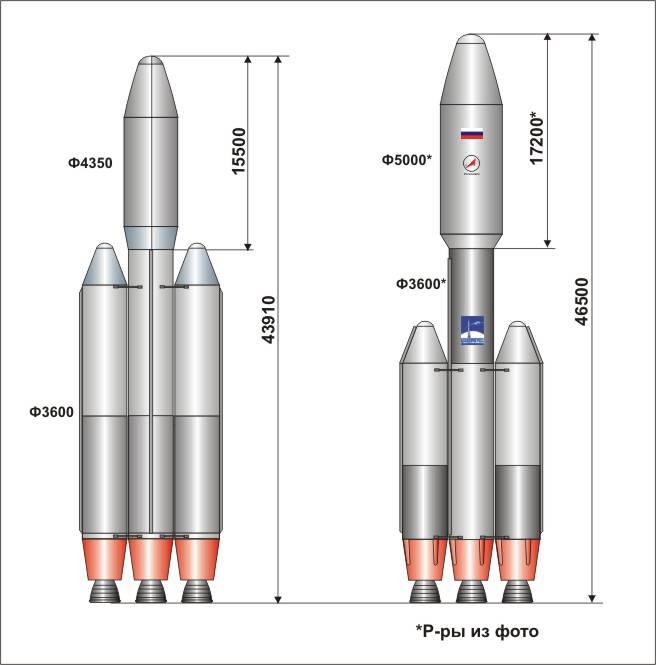

Для сравнения: слева - 1-й вариант, справа на основе макета С-5.

[vitquir]

Большой пишет:

Если диаметр ГО у Союза-2 равен 4,1 м, то у Союза-5 явно больше чем 4,35 м. Похоже что 5 м!

не угадали.
Посмотрите табличку под макетом - графа fairing diameter

[Большой]

vitquir пишет:

Большой пишет:

Если диаметр ГО у Союза-2 равен 4,1 м, то у Союза-5 явно больше чем 4,35 м. Похоже что 5 м!

не угадали.
Посмотрите табличку под макетом - графа fairing diameter

В том то и дело, при тщательном измерении не получается 4,35!

[Большой]

Может быть макет выставили для введения народа в заблуждение? Центр такой же а боковушки уменьшены по длине, а стартовый вес такой же как в варианте №1? Мистика

[Дмитрий В.]

Большой пишет:
Может быть макет выставили для введения народа в заблуждение? Центр такой же а боковушки уменьшены по длине, а стартовый вес такой же как в варианте №1? Мистика

Я бы не придавал сколько-нибудь серьезного значения этой модели. Она, вообще говоря, могла быть выполнена не в масштабе.

[frigate]

Или разные масштабы по длине и ширине

[SFN]

frigate пишет:
Или разные масштабы по длине и ширине

Там на фото есть еще С-2 для проверки масштаба. я в числах не делал, а на внешний вид похоже. Может быть сам макет пятерки "кривой", а мы пытемся извлечь из него информацию

[GRD]

Матчасть от Руси-М. ...слепила из того что было?

[Большой]

SFN пишет:

frigate пишет:
Или разные масштабы по длине и ширине

Там на фото есть еще С-2 для проверки масштаба. я в числах не делал, а на внешний вид похоже. Может быть сам макет пятерки "кривой", а мы пытемся извлечь из него информацию

Макет предназначен для дезинформации населения

[SFN]

Большой пишет:
Макет предназначен для дезинформации населения

Если соотнести длину 46,5м и диаметр ГО 4,35м получим соотношение масштабов почти ровно 5 к 6 (1,20065)
Растягиваем модель по вертикали.... вуаля!

[vitquir]

SFN пишет:

...вуаля!

и что?

[Salo]

То, что всё пока очень сырое и корявое.
