SpaceX Dragon

[frigate]

По сравнению с Аполлоном парашютная система Драгона имеет удельную нагрузку (масса СА делённая на суммарную плошадь куполов по миделю) более чем на треть (37%) меньше.
Одно из двух - либо форма куполов другая либо рассчитывают на рост массы СА (теоретически парашютная система Драгона сможет "вытянуть"  9567 кг).  Более точное значения можно оценить зная высоту купола парашюта по площади сферического сегмента - Сало, есть данные по Апполону?

[Петр Зайцев]

Скорее готовятся к посадке на землю. Ходили слухи, что Биглоу категорически против посадки на воду.

[Salo]

Данных у меня нет, но форма купола похожа:

[frigate]

http://www.spaceaholic.com/apollo_artifacts.htm

The Main parachute is a 83.5 foot diameter conical Ringsail design actively reefed in two stages. Calculated total porosity is 12 percent. The first stage is actively reefed to 8.4 percent diameter (yielding 285 foot squared drag area) and utilizes redundant reefing lines with two 6.0 second pyrotechnically activated reefing line cutters on each line. The second stage is actively reefed to 24.8 percent diameter (yielding 1080 foot squared drag area) and utilizes two 10.0 second reefing line cutters on a single reefing line. When fully disreefed, the Main parachute Drag area is 4200 foot squared).

Диаметер купола основного парашюта КМ Аполлона - 25.4508 м

NASA SP-8066 -- Deployable Aerodynamic Deceleration Systems.

[zeaman]

Несколько новых фотографии Фалькона/ Дракона и т д http://www.flickr.com/photos/jurvetson/4928532022/
Внутри Дракона:
http://www.flickr.com/photos/jurvetson/3721041638/in/set-72157608597030651

[zeaman]

А вот и новая дата пуска : 23-Окт-2010.

http://www.aviationweek.com/aw/generic/story_channel.jsp?channel=space&id=news/asd/2010/08/30/07.xml&headline=SpaceX

Интересно, что они опять будут делать статическии тест двигателеи на площадке...

[frigate]

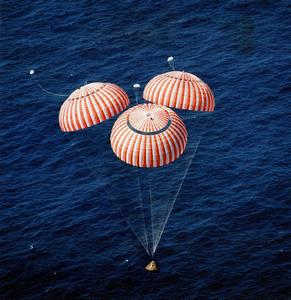

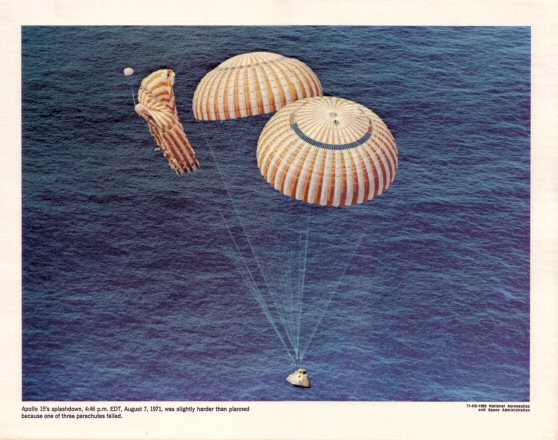

Возвращаясь "к нашим баранам". т.е. трех-купольной парашютной системе КМ Аполлона:


Источник:

Title:      Investigation of prediction methods for the loads and stresses of Apollo type spacecraft parachutes. Volume 1: Loads
Author(s):    Mickey, F. E.; Mcewan, A. J.; Ewing, E. G.; Huyler, W. C., Jr.; Khajeh-Nouri, B.
Abstract:    An analysis was conducted with the objective of upgrading and improving the loads, stress, and performance prediction methods for Apollo spacecraft parachutes. The subjects considered were: (1) methods for a new theoretical approach to the parachute opening process, (2) new experimental-analytical techniques to improve the measurement of pressures, stresses, and strains in inflight parachutes, and (3) a numerical method for analyzing the dynamical behavior of rapidly loaded pilot chute risers.
NASA Center:    NASA (non Center Specific)
Publication Date:    Jun 1, 1970
Document Source:    CASI
Online Source:    View PDF File
Document ID:    19740011560
Accession ID:    74N19673
Publication Information:    Number of Pages = 367
Report Number:    NASA-CR-134230; NVR-6431
Contract-Grant-Task Number:    NAS9-8131
Price Code:    A16
Keywords:    APOLLO SPACECRAFT; DRAG CHUTES; RECOVERY PARACHUTES; STRESS ANALYSIS; AERODYNAMIC CHARACTERISTICS; AERODYNAMIC FORCES; EQUIPMENT SPECIFICATIONS; PERFORMANCE PREDICTION;
Accessibility:    Unclassified; No Copyright; Unlimited; Publicly available;
Updated/Added to NTRS:    2008-07-02

[frigate]

По поводу массы Командного Модуля КК Аполлон (лунный вариант) - самым тяжелыми (с учетом массы всех парашютов)
были КМ А-16 и А-17 - 12874 фунтов или  5840 кг (из книги Apollo by the Numbers).
Таким образом несущая способность парашютной системы КМ Аполлона ~ 0.2613 квадратных метра на кг
(по плошади миделя куполов). :idea:
Аналогичный показатель у Драгона -  0.4209 квадратных метра на кг (т.е на 61% больше). :idea:
Увы, скорее всего этот факт будет взят на вооружение конспиратологами. :roll:
Интересно сравнить с однокупольными парашютами у СА Союза и Шеньжоу.

[frigate]

Данные по парашюту СА Союза ТМА нашел в достаточно интересном документе
(http://www.spaceref.com/iss/soyuz/SCLSaB.edit.pdf)
Air Force Rescue Coordination Center, Department of Defense Manned Space Flight Support Office.
Они оценили диаметр купола в 75 футов (22.86 м), перепутав при этом основной парашют с запасным
Правильный диаметер 117 футов (35.6616 м)  - таким образом у СА Союза-ТМА несущая способность
0.3390 кв. метра на кг (масса СА 2950 кг);  :idea:
Данныe по Шеньжоу:
http://www.astronautix.com/craft/shehourv.htm
Parachute ... area of 1200 sq m (Diameter not specified)

[SpaceR]

По поводу массы Командного Модуля КК Аполлон (лунный вариант) - самым тяжелыми (с учетом массы всех парашютов)
были КМ А-16 и А-17 - 12874 фунтов или  5840 кг (из книги Apollo by the Numbers).
Таким образом несущая способность парашютной системы КМ Аполлона ~ 1.045 квадратных метра на кг
(по плошади миделя куполов). :idea:
Аналогичный показатель у Драгона -  1.683 квадратных метра на кг (т.е на 61% больше). :idea:

Что-то я всё никак не пойму, Frigate, как Вы считаете площадь круга.
При диаметре 25,45 м площадь трех куполов у Apollo получается ~1526 м^2, а нагрузка на кв.м -  3,8 кг.
То же и с "Союзом" - общеизвестный факт, что площадь его основного купола ~1000 м^2, так что нагрузка получается ~2,9 кг на кв.м.
Однако нужно учитывать, что штатная посадка "Союза" - на сушу, причем с учетом возможного несрабатывания ПРД мягкой посадки.
Правда, все эти расчеты не учитывают облегчения СА после раскрытия парашютов (в том числе за счет выгорания ТЗП).

А какой диаметр купола Вы определили у Драгона?

[frigate]

@SpaceR - За деревьями леса не видно?

А какой диаметр купола Вы определили у Драгона?

Airborne Systems (компния которай проектирует парашютную систему посадки Драгона дла SpaceX ), заметьте не я   привела диаметр одного купола 116 футов (35.3568 м)  :idea:

Очень рекомендую ПОВНИМАТЕЛЬНЕЕ читать предыдушие посты - по крайней мере можно было бы легко отличить
площадь парашюта по миделю от боковой плошади парашюта (к сожалению у меня нет данных по всем ПС).

Буду рад если сможем заполнить пустые ячейки в табличке.
Кстати по поводу массы ВА Драгона - там никак 7 тонн не соберётся, ИМХО это стартовая масса КК.

[Salo]

4,2т+3т=7т. Ну 6,7т. :roll:

[Salo]

Игорь, а где новая тема по парашютам ВА? :wink:

[frigate]

Игорь, а где новая тема по парашютам ВА? :wink:

Я предложил открыть - вон и табличка наверху (для сравнения).
Пока никто кроме Вас, Сергей не заинтересовался...

[Salo]

Думал сам открыть, ещё когда ругался здесь с Владимиром Игоревичем.
Давайте! :wink:

Большинство интересует другое. :roll:

[frigate]

Думал сам открыть, ещё когда ругался здесь с Владимиром Игоревичем.
Давайте! :wink:

Большинство интересует другое. :roll:

Завтра - похоже парашютная посадка ПТК НП туда же напрашивается.

[Salo]

Жду! Постараюсь поддержать это благое начинание. :wink:

[frigate]

Жду! Постараюсь поддержать это благое начинание. :wink:

Done - http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=637246#637246

[zeaman]

Есть шанс, что COTS-1 стартует раньше заявленного 23 Октября.
SRC: http://www.bbc.co.uk/blogs/thereporters/jonathanamos/2010/09/the-big-rockets-jostle-for-mar.shtml

[Agent]

Чтото тестировали  сегодня
