Национальный космодром на Дальнем Востоке

[Большой]

вот план набросал в свободное от работы время
Вы не можете просматривать это вложение.

[ZOOR]

Не подскажете в 2011 на форме тоже возмущались близостью командного пункта и стартового стола?  Если мне не изменяет зрение, то здесь до бункера 150-200 метров по прямой.

Не беспокойтесь. Тут на форуме постоянно кто-то чем-то возмущается.

А особенно один товарищ
Но собака лает - караван идет.

А так да, по прямой 200 метров. А что возмущаться, если это Зенитовское наследство.

[opinion]

А вот еще забавный документ, с concrete-ными цифрами ))
https://history.nasa.gov/SP-4204/appendixb.pdf

Ну вот я говорю - в LCC ничего похожего на АСУ нет. Голимая телеметрия.

У этих господ по Mobile Launchers идут и линии заправки, и электрики, и т.д. - но никуда не подключаются, поскольку в описании даже заправочного оборудования на всем LC39 нетути

Может быть, заправочное оборудование у них не занимает два этажа? Про каждое соединение трубопроводов не напишешь.

[Shin]

вот план набросал в свободное от работы время
Вы не можете просматривать это вложение.

Тот прямоугольничек с молнией на левом фланге - это насосная станция хозяйственно-питьевого и противопожарного водоснабжения

[opinion]

Подача кондиционированного воздуха интегрирована в структуры RSS (поворотная часть) и FSS.
Там несколько полностью независимых задач:

FSS и RSS - это башня обслуживания. Естественно по ней подводятся разные трубопроводы и кабели.

Речь шла про "аппаратные", которые якобы полностью заполняют два этажа под стартовым столом Ангары. А тут даже не заметны.

[Serge V Iz]

Подача кондиционированного воздуха интегрирована в структуры RSS (поворотная часть) и FSS.
Там несколько полностью независимых задач:

FSS и RSS - это башня обслуживания. Естественно по ней подводятся разные трубопроводы и кабели.

Речь шла про "аппаратные", которые якобы полностью заполняют два этажа под стартовым столом Ангары. А тут даже не заметны.

Их выглядывающие краешки в виде набора большущих баллонов тут кто-то уже постил. А вслед за баллоном там появится кран, которым надо вертеть, и моторчик, который этим занимается, датчики температуры/давления... Кстати там еще и хитрые датчики, определяющие концентрацию водорода упоминаются, по которым как-то там регулируется процесс его удаления.

Нет никакого смысла для всех этих элементов тащить метровых диаметров жгуты питательно-управляющих проводов, даже в начале 60х. Локальная (скорее -ые) АСУ там где-то рядом и прячутся. Объем, масса и энергопотребление - да, фиг его знает, какие.

--

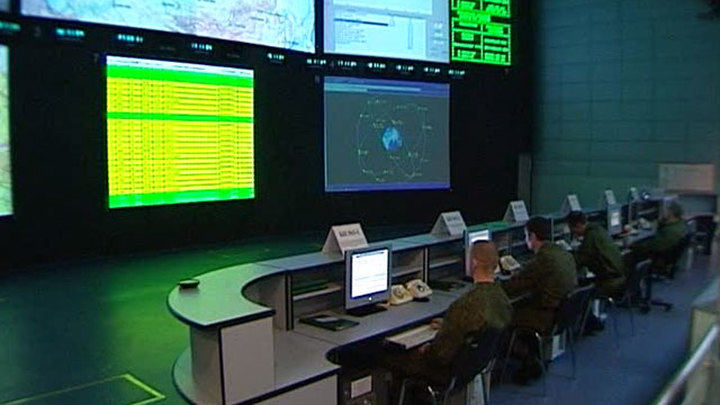

Вот это, только там качестаом получше фото было:

[Большой]

вот план набросал в свободное от работы время
Вы не можете просматривать это вложение.

Тот прямоугольничек с молнией на левом фланге - это насосная станция хозяйственно-питьевого и противопожарного водоснабжения

Исправим

[Shin]

вот план набросал в свободное от работы время
Вы не можете просматривать это вложение.

Тот прямоугольничек с молнией на левом фланге - это насосная станция хозяйственно-питьевого и противопожарного водоснабжения

Исправим

ГП-24

[Bell]

Кстати, году этак в 95-м были рисуночки и планы по строительству СК Ангары в Свободном. Зуб даю)))

Эксплуатация Ангары со Свободного сразу была запланирована. Пофиг какой именно Ангары. Той, создание которой было предписано знаменитым Постановлением Правительства 95-го года. Вскоре базу РВСН переименовали во Второй испытательный космодром.

[Туман Андромедов]

Там пишут что и подводят service gaseous nitrogen и helium

Наддув гелием - целесообразно, для экономии бортового. А теплый азот куда? Кроме климатического кондиционирования чего-то ничего в голову не приходит.

Не знаю достоверно про Saturn V, а на "Зените" гелий, также, идёт на продувку двигателя II ступени и как управляющий газ некоторых пневмоклапанов. Тёплый азот - продувка некоторых отсеков (противопожарное мероприятие), обдув криогенной арматуры и продувка двигателя I ступени при заправке.

[Serge V Iz]

Там пишут что и подводят service gaseous nitrogen и helium

Наддув гелием - целесообразно, для экономии бортового. А теплый азот куда? Кроме климатического кондиционирования чего-то ничего в голову не приходит.

Не знаю достоверно про Saturn V, а на "Зените" гелий, также, идёт на продувку двигателя II ступени и как управляющий газ некоторых пневмоклапанов. Тёплый азот - продувка некоторых отсеков (противопожарное мероприятие), обдув криогенной арматуры и продувка двигателя I ступени при заправке.

Вероятно, в Сатурне, в районе пароудаления криогенных компонентов, ему есть что делать в плане "продувка некоторых отсеков (противопожарное мероприятие), обдув криогенной арматуры".

[Старый]

Вот вам исходный зенитовский старт в Плесецке:


Вы не можете просматривать это вложение.

На заднем плане хорошо видна технология тамошних бункеров. Они наземные из сборного арочного железобетона с последущей обсыпкой грунтом. Всётаки при СССР не пилили так как сейчас.

[Старый]

Вот вам исходный зенитовский старт в Плесецке:


Вы не можете просматривать это вложение.

А всё пристартовое оборудование помещалось в этом маленьком бункере, в его только двух верхних этажах. Всётаки при СССР не пилили так как сейчас.

[Старый]

Кстати, году этак в 95-м были рисуночки и планы по строительству СК Ангары в Свободном. Зуб даю)))

Почему в 95-м? Свободный был выбран специальной комиссией и определён тем же Указом что и создание Ангары. В Плесецке предусматривалось только начать испытания.

[Старый]

А вот план СК Ангары в Плесецке

А где офисное здание?

[ZOOR]

А всё пристартовое оборудование помещалось в этом маленьком бункере, в его только двух верхних этажах. Всётаки при СССР не пилили так как сейчас.

Ух ты .............

Огласите весь список, пожалуйста, что значит "всё пристартовое оборудование"

[Старый]

Не подскажете в 2011 на форме тоже возмущались близостью командного пункта и стартового стола?  Если мне не изменяет зрение, то здесь до бункера 150-200 метров по прямой.

В 2011 году на форуме возмущались вообще строительством СК для геостационарного носителя на полярном круге.

[Старый]

Их выглядывающие краешки в виде набора большущих баллонов тут кто-то уже постил.

Баллоны стоят снаружи в эскарпе под защитным козырьком и не соединены с внутренними помещениями.

[Serge V Iz]

А вот план СК Ангары в Плесецке

А где офисное здание?

В городе

[Старый]

Вероятно, в Сатурне, в районе пароудаления криогенных компонентов, ему есть что делать в плане "продувка некоторых отсеков (противопожарное мероприятие), обдув криогенной арматуры".

Гдето же было написано что тёплым азотом подогревают двигатели и гондолы системы орбитального маневрирования. На сактурне вероятно тоже грели модули реактивного управления чтобы АТ не замёрз.
