KH-9 и KH-11

[Sharicoff]

У КН-11 горизонтальная схема. Го-ри-зон-таль-на-я.

Да не факт, вообще-то. Если бы так, тогда тушка спутника была бы стабилизирована в ОСК. И он давал бы вспышки как Терра: в расчетный момент времени. А он, собака, вспыхивает хрен пойми как. Это конечно не является железобетонным доказательством, но сильно против идеи с жесткой стабилизацией в ОСК.

[Liss]

КН-11 горизонтальная схема. Го-ри-зон-таль-на-я.
 Поэтому Лэнсат весит как Ворлдвью.

Да-да. Поэтому если я со ссылкой на Откровение Свыше скажу, что KH-11 летает в вертикальном положении и наводится на объекты съемки разворотами корпуса, Старый все равно в это не поверит.

[X]

КН-11 горизонтальная схема. Го-ри-зон-таль-на-я.
 Поэтому Лэнсат весит как Ворлдвью.

Да-да. Поэтому если я со ссылкой на Откровение Свыше скажу, что KH-11 летает в вертикальном положении и наводится на объекты съемки разворотами корпуса, Старый все равно в это не поверит.

Потому что он С-Т-А-Р-Ы-Й.... :wink:

[Старый]

Да не факт, вообще-то. Если бы так, тогда тушка спутника была бы стабилизирована в ОСК. И он давал бы вспышки как Терра: в расчетный момент времени. А он, собака, вспыхивает хрен пойми как. Это конечно не является железобетонным доказательством, но сильно против идеи с жесткой стабилизацией в ОСК.

А пыхает разве не солнечная батарея?

[Старый]

Да-да. Поэтому если я со ссылкой на Откровение Свыше скажу, что KH-11 летает в вертикальном положении и наводится на объекты съемки разворотами корпуса...

И стало быть наблюдатели видят его с торца?

Старый все равно в это не поверит.

Мы же не в церкви.

[Вал]

У КН-11 горизонтальная схема. Го-ри-зон-таль-на-я.

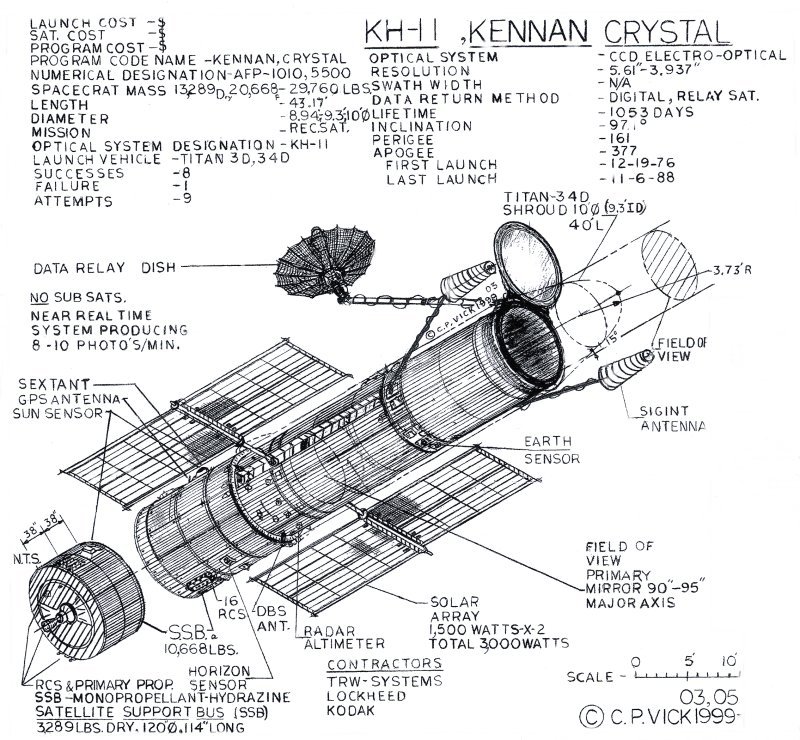

Я извиняюсь, если на этой картинке KH-11, то как он может снимать поверхность, будучи ориентирован горизонтально? (взято здесь  http://www.globalsecurity.org/space/systems/kh-11-schem.htm )
А может это вовсе не KH-11? Или вообще фэйк

[Старый]

Или вообще фэйк

Это не фэйк, это Вик.

[Вал]

Или вообще фэйк

Это не фэйк, это Вик.

"Дурют нашего брата, дурют" (с)

[G.K.]

:shock:  :oops:  Откуда?

Оттуда  :arrow:



Старый, не в обиду, но процетирую
-Ты откуда (знаешь)?
-Оттуда . Садитесь, по дороге расскажу.
В оригинале смотреть тут:
http://oron.com/qrnhke8kehzb/Старому.wmv.html

[X]

http://www.spacestudy.ru/?a=sat&item=TerraASTER

Для получения стереоперекрытия используется подсистема VNIR, имеющая два независимых телескопа с минимальной дисторсией, направленных вперед и назад. Они используются для получения стереоснимков вдоль направления полета с углом 27.7 градуса и отношением B/H = 0.6. Два телескопа могут быть повернуты на 24 градуса для обеспечения поперечного стереоперекрытия с лучшим отношением B/H (до 1)

[Старый]

http://www.spacestudy.ru/?a=sat&item=TerraASTER

Для получения стереоперекрытия используется подсистема VNIR, имеющая два независимых телескопа с минимальной дисторсией, направленных вперед и назад. Они используются для получения стереоснимков вдоль направления полета с углом 27.7 градуса и отношением B/H = 0.6. Два телескопа могут быть повернуты на 24 градуса для обеспечения поперечного стереоперекрытия с лучшим отношением B/H (до 1)

 Пусть даже бы и так. Стереотопосъёмка ведётся камерами ограниченого разрешения. Использование для этого основного телескопа с разрешением 0.3 метра невероятно.
 И на цитируемой вами Терре применена ОСК а отклонена сама камера.

 Я так подозреваю что наклонные камеры стали применяться после внедрения ПЗС когда вместо кадровой съёмки стала применяться строчная развёртка прямо по оптической оси.
 Значит обзорная система КН-11 имеет отклонение оптической оси вперёд-назад. Только и всего.

[X]

Панорамная камера КВР-1000 предназначена для создания крупномасштабных топографических и цифровых карт
http://vinek.narod.ru/satellites.htm

[Старый]

для информационного наполнения топографических снимков производимых второй камерой (забыл название).

Ага, ТК-350. (там же)

2.5.1. Топографическая камера ТК-350
          Как известно, точность определения высот точек местности при стереофотограмметрической обработке снимков существенно зависит от отношения величины базиса фотографирования (В) к высоте съемки (Н). При использовании космической съемки, когда практически нельзя иметь Н менее 200 км, увеличить отношение В/Н можно только за счет увеличения формата кадра. Это привело к созданию камеры большого формата в США [104] и камеры большого формата ТК-350 в России .
....продольное перекрытие - 20%, 40%, 60% и 80%


А вы прочитали но не сказали. Обмануть хотели?  :evil:
 И назначение КВР-1000 вы попытались скрыть:

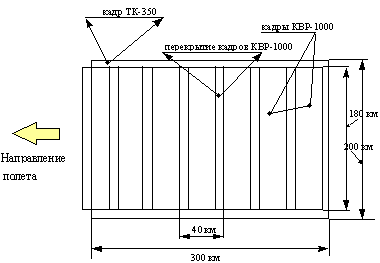

2.5.2. Панорамная фотокамера КВР-1000
          Обеспечивая высокую точность стереоснимков, что необходимо для определения планового положения и высот точек местности, топографическая камера ТК-350 позволяет получить разрешение на местности 10 м. Чтобы обеспечить высокое разрешение на местности при большой ширине захвата, для получения дешифровочных снимков в состав космической системы «Комета» входит камера высокого разрешения КВР-1000.

Вобщем написано то что я вам рассказывал но вы попытались выдать за наоборот. Некрасиво, однако...

[X]

ТК-350 ....
так по вашему и в КН-11 привязка камерой малого разрешения, а наполнение высокого с зеркалом

[X]

Зато, если сканировать просто орбитальным движением КА, отклоняясь зеркалом или КА поперек трассы, то возникает проблема с равномерностью скорости бега изображения. Земля то круглая.  И такая система для топографии не пригодна.
http://gis-lab.info/forum/download/file.php?id=2027

"Каждый ОЭП формирует шесть изображений в результате опроса  шести зон компенсации. Изображение, сформированное в одной зоне компенсации, в
целом представляет собой шесть перекрывающихся и сдвинутых друг относительно друга в кадровом и строчном направлениях фрагментов".

Единственный способ выровнять скорость и получить единый кадр, вращать весь КА подкручивая ещё и по другим осям.
Собственно так и делают Iconos, Geo-Eye и др.
В результате можно снимать маршрут по любому направлению от трассы. Например маршрут 10х1000 км запросто.
Так и КН-11 последних модификаций должен делать.

[Старый]

ТК-350 ....
так по вашему и в КН-11 привязка камерой малого разрешения, а наполнение высокого с зеркалом

Кажется я вам об этом уже говорил:
http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=730791#730791

Вот какраз в топографическом варианте отклонение оптической оси исключено. Топографичечкая съёмка ведётся исключительно "квадратиком" вертикально вниз.
 На КН-11 имеются две оптические системы - одна высокого разрешения снимающая узкую полосу с возможностью отклонения в сторону от трассы, вторая умеренного разрешения она же топографическая снимающая всю видимую со спутника полосу в обе стороны.

И не надо пытаться ловить на слове - отклонение оптической оси на современных ПЗС-топокамерах эквивалентно съёмке заднего и переднего края (или центра и края) обычного квадратного планового кадра.

[Старый]

Единственный способ выровнять скорость и получить единый кадр, вращать весь КА подкручивая ещё и по другим осям.

Вы сами нашли как на самом деле делают топоснимки. Что вам ещё не понятно?
 Для съёмки ПЗС-линейкой скорость бега земли вообще пофигу.

Так и КН-11 последних модификаций должен делать.

А он знает что он так должен?
 Камера высокого разрешения неприемлема хотя бы потому что у неё слишком маленькое поле зрения. Может телескоп оборудован трансфокатором для изменения поля зрения, чего уж там?
 И если есть обзорная камера умеренного разрешения то зачем использовать основной фотоаппарат? Да ещё и с постоянным вращением туда-сюда всего спутника, как тут говорят?

[Старый]

Панорамная камера КВР-1000 предназначена для создания крупномасштабных топографических и цифровых карт
http://vinek.narod.ru/satellites.htm

Всётаки скажите, Анонимус, почему прочитав по ссылке как на самом деле делается стереосъёмка вы попытались это скрыть и таким образом дезинформировать читателей которые не в теме?

[Старый]

Кстати, возможно получение стереопар и при обычной съёмке полосы с двух параллельных витков когда полосы перекрываются.
 Так как орбита КН-11 не кратная то такое возможно практически всегда.

И опять, кстати, в НК с невероятным упорством повторяют лажу аналитегов о кратной орбите КН-11.

[X]

С орбитой согласен, а со стереосъёмкой нет.
Способ перекрытия слишком древний.
Так на ПЗС не делают-полоса захвата маленькая. Делают повторным сканированием с одного пролета как на картинке у ГеоГлаза или двумя камерами как у Терры и Картосата.
