Семерка

[Demir_Binici]

Придраться всегда есть к чему — было бы желание

В данном случае это вы придираетесь.

Бывали случаи, когда семёрки устанавливали на старте, но в итоге не пускали (к примеру, взрыв до пуска или отправка на переборку после несостоявшегося пуска).

Верно. Если не ошибаюсь, то 4 случая таких и они в 2000 не входят.

Речь ведь о двухтысячном пуске ракеты семейства Р-7, а не о двухтысячной ракете.

Разумеется о пуске. Потому и 2000, а не 2004. Ракета в общем случае подразумевает и МБР. Потому и написал, что в заметке от 23 декабря придраться не к чему.

Придраться всегда есть к чему — было бы желание (кстати, этим, а также троллингом, вы часто грешите на данном форуме).

Мои придирки в данном случае только к заметке от 04 декабря 2024.

[zandr]

https://www.roscosmos.ru/41092/

Двухтысячный пуск ракеты семейства Р-7: на орбиту выведен спутник дистанционного зондирования Земли «Ресурс-П» № 5

3 фото

[свернуть]

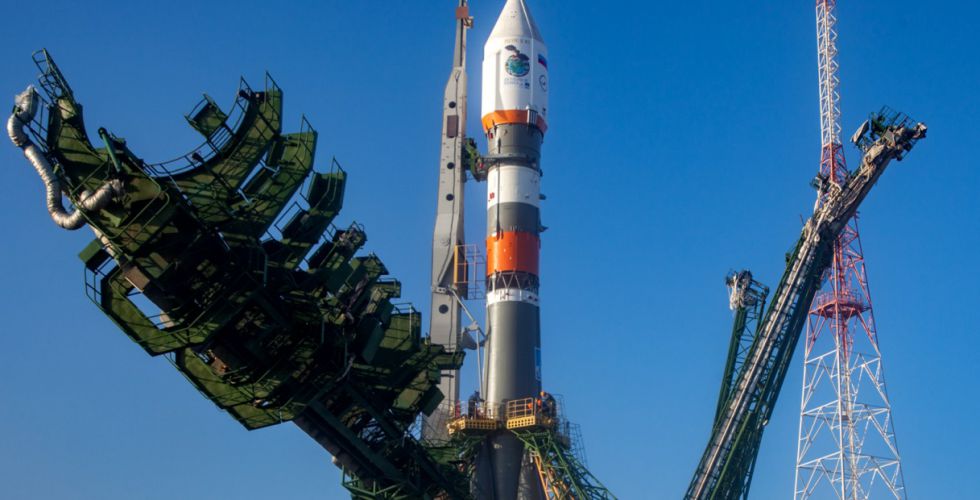

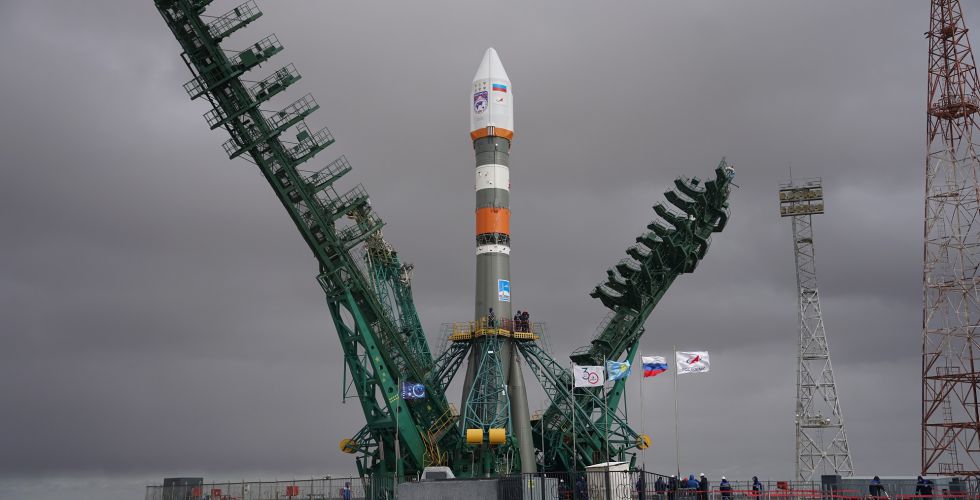

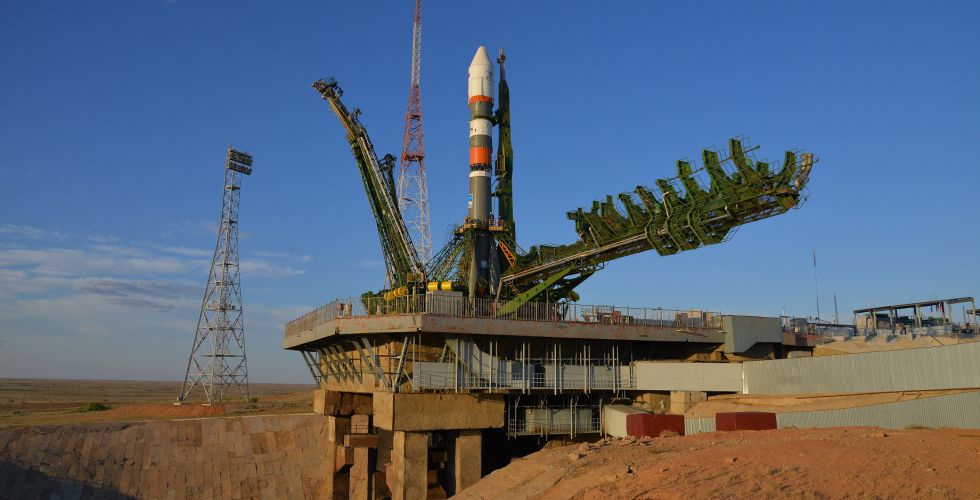

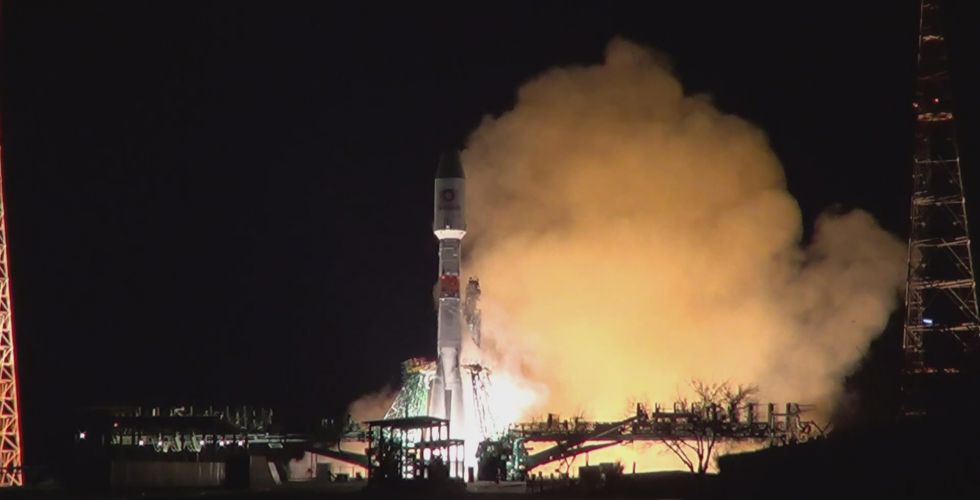

Сегодня в 10:45:42,376 по московскому времени с 31-й площадки космодрома Байконур специалисты предприятий Госкорпорации «Роскосмос» осуществили пуск ракеты-носителя «Союз-2.1б» с космическим аппаратом дистанционного зондирования Земли «Ресурс-П» № 5.

Выведение спутника на заданную орбиту и его отделение от третьей ступени ракеты-носителя прошли в штатном режиме.

Это был 17-й пуск российской ракеты-носителя в 2024 году, в том числе восьмой с космодрома Байконур. Для «Союза-2.1б» данный полёт стал 74-м в истории.

Ракета-носитель «Союз-2.1б» и спутник «Ресурс-П» № 5 изготовлены Ракетно-космическим центром «Прогресс» (входит в Роскосмос).

Ресурс-П

Космический аппарат «Ресурс-П» № 5 предназначен для высокодетального, детального широкозахватного и гиперспектрального оптико-электронного наблюдения поверхности Земли с целью исследования природных ресурсов, контроля загрязнения и деградации окружающей среды, поиска месторождений полезных ископаемых, оценки состояния ледовой обстановки, мониторинга чрезвычайных ситуаций, создания и обновления топографических и навигационных карт. С 2013 года на орбиту выведены пять спутников «Ресурс-П».

[свернуть]

Это был юбилейный — 2000-й пуск для ракет семейства Р-7. Первый старт родоначальницы семейства — межконтинентальной баллистической ракеты Р-7 состоялся 15 мая 1957 года. Всего с космодромов Байконур, Плесецк и Восточный, а также из Гвианского космического центра выполнены 54 пуска межконтинентальных баллистических ракет и 1946 пусков ракет-носителей — представительниц семейства Р-7, на околоземные орбиты и отлётные траектории выведены 2812 космических аппаратов.

На ракету-носитель «Союз-2.1б», использовавшуюся для запуска спутника «Ресурс-П» № 5, были нанесены изображения, посвящённые Республике Саха (Якутия), 390-летию города Вилюйска, 1015-летию города Ярославля и 2000-му пуску ракеты семейства Р-7.

[zandr]

https://www.roscosmos.ru/41127/

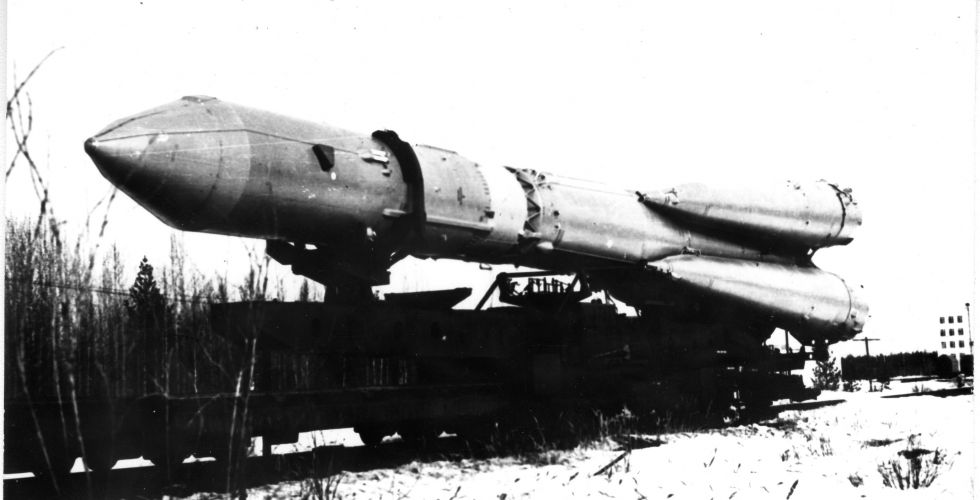

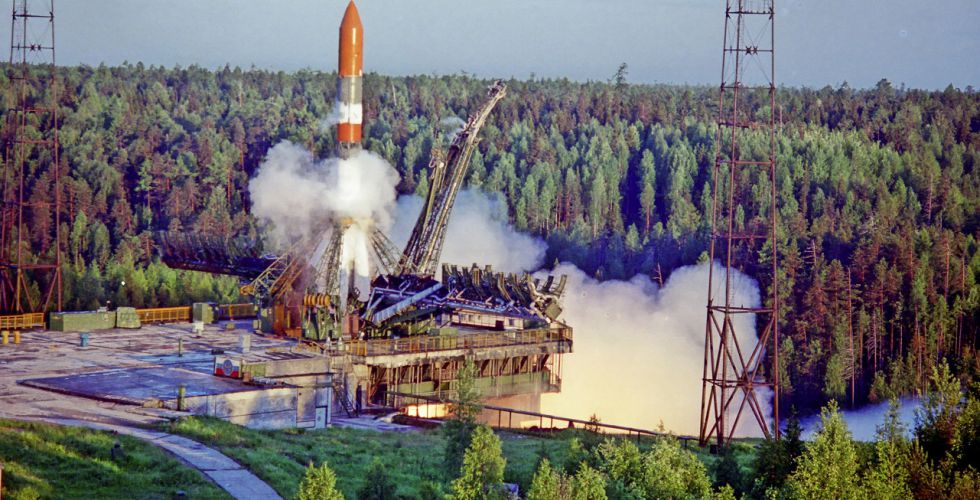

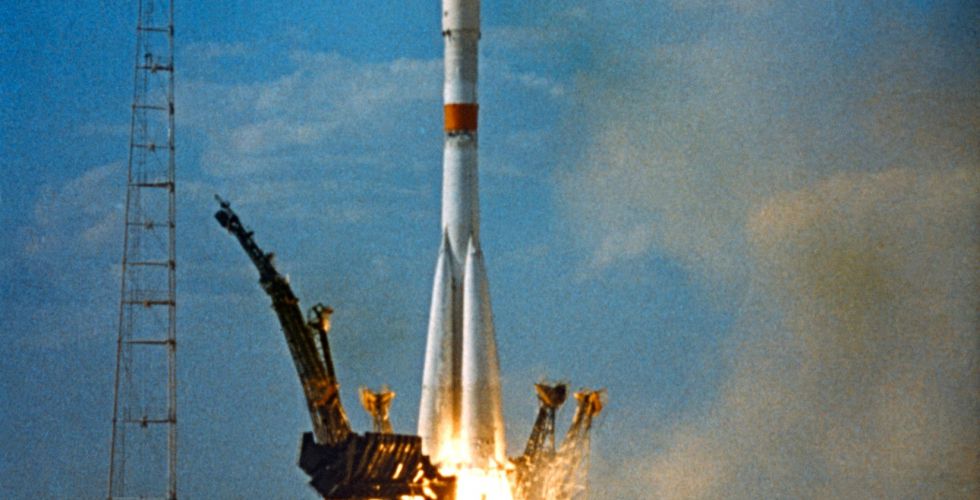

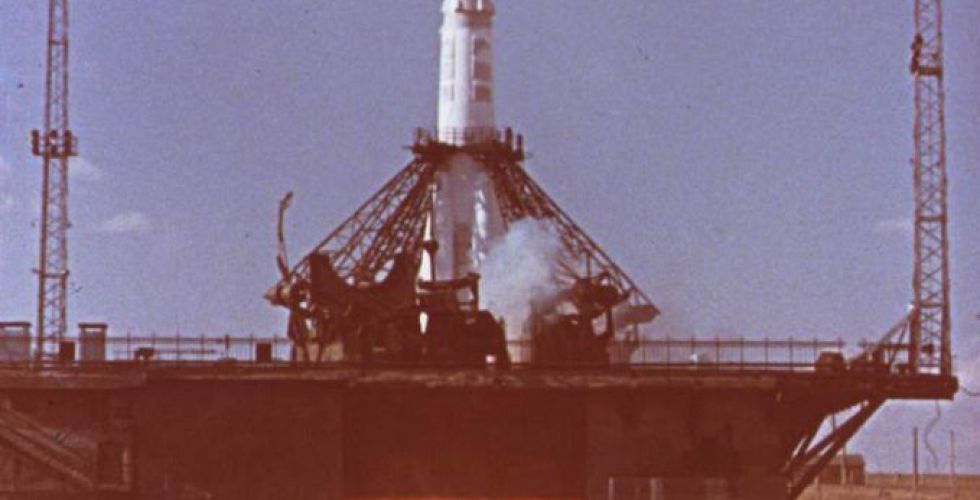

Легендарное семейство «Семёрки»

16 фото исторических и современных

[свернуть]

В связи с юбилейным — 2000-м пуском ракеты семейства Р-7 Центр внутренних и внешних коммуникаций Госкорпорации «Роскосмос» и пресс-служба Ракетно-космического центра «Прогресс» (входит в Роскосмос) подготовили небольшую историческую справку, фотографии и информацию об основных тактико-технических характеристиках некоторых представительниц легендарного «семёрочного» семейства.

история и ТХ

Родоначальница семейства — межконтинентальная баллистическая ракета (МБР) Р-7 была разработана в 1950-х годах подмосковным Особым конструкторским бюро № 1 (ОКБ-1, ныне — Ракетно-космическая корпорация «Энергия» Госкорпорации «Роскосмос») под руководством Сергея Королёва. Ведущим конструктором по ракете был Дмитрий Козлов. Двухступенчатая МБР «пакетной» схемы состояла из центрального блока с кислородно-керосиновым жидкостным ракетным двигателем (ЖРД) РД-108 и четырёх боковых блоков с аналогичными двигателями РД-107. Визитная карточка ракеты — в пусковом устройстве она подвешивалась с помощью четырёх ферменных опор за силовой шпангоут центрального блока, к которому крепились боковые блоки. Опоры удерживали МБР и отпускали её при старте, когда тяга двигателей превышала вес ракеты.

Лётно-конструкторские испытания ракеты Р-7 на полигоне Тюратам (ныне — космодром Байконур) начались пуском 15 мая 1957 года. Всего до 4 июня 1960 года было проведено 26 пусков Р-7.

С 1958 года представительницы «семёрочного» семейства начали изготавливаться куйбышевским Государственным авиационным заводом № 1 (ныне — самарский РКЦ «Прогресс»). Первый пуск произведённой заводом ракеты Р-7 состоялся 17 февраля 1959 года.

ОКБ-1 на базе МБР Р-7 была создана ракета-носитель (РН) «Спутник» в двух модификациях. 4 октября 1957 года она вывела на орбиту Первый искусственный спутник Земли (ИСЗ). До 15 мая 1958 года было выполнено ещё три пуска ракеты.

После запуска первых ИСЗ главный конструктор Сергей Королёв уже думал об отправке человека в космос, для чего ОКБ-1 на базе МБР Р-7 была разработана трёхступенчатая РН «Восток». Её оснастили третьей ступенью с ЖРД РД-0105 (позже — РД-0109). Именно «Востоком» 12 апреля 1961 года был доставлен на орбиту первый космонавт Юрий Гагарин. С 23 сентября 1958 года по 11 июля 1964 года было выполнено 26 пусков ракеты. Она использовалась для запуска автоматических межпланетных станций (АМС) к Луне и пилотируемых космических кораблей (ПКК) «Восток».

Первый пуск модернизированной ОКБ-1 МБР Р-7А состоялся 23 декабря 1959 года. Всего до 25 июля 1967 года было осуществлено 28 пусков Р-7А.

На базе МБР Р-7А и третьей ступени РН «Восток» с ЖРД РД-0109 ОКБ-1 и его куйбышевским филиалом № 3 (ныне — РКЦ «Прогресс») была создана модернизированная РН «Восток-2» для выведения космических аппаратов (КА) «Зенит-2». Всего с 1 июня 1962 года по 12 мая 1967 года было проведено 44 пуска «Востоков-2».

Для запусков двух опытных спутников УС-А 28 декабря 1965 года и 20 июля 1966 года использовалась модернизированная филиалом № 3 ОКБ-1 РН «Восток-2А», отличительной особенностью которой был головной обтекатель длиной более 12 метров.

Модернизированная филиалом № 3 ОКБ-1 РН «Восток-2М» с 28 августа 1964 года по 29 августа 1991 года совершила 93 пуска. Она применялась для выведения на орбиты, в частности, метеорологических КА семейства «Метеор», спутников дистанционного зондирования Земли (ДЗЗ) «Ресурс-О1», индийских КА серии IRS.

Для запусков спутников «Полёт-1» и «Полёт-2» 1 ноября 1963 года и 12 апреля 1964 года филиалом № 3 ОКБ-1 на базе МБР Р-7А была создана двухступенчатая РН «Полёт».

Для отправки АМС к Луне, Венере и Марсу в ОКБ-1 на базе МБР Р-7А была разработана четырёхступенчатая РН «Молния». Её третья ступень оснащалась ЖРД РД-0107, четвёртая — двигателем С1.5400 с возможностью запуска в невесомости. Первый пуск «Молнии» состоялся 10 октября 1960 года. До 22 октября 1967 года было выполнено ещё 39 пусков ракеты. Помимо запуска АМС она использовалась для выведения КА связи «Молния-1».

После модернизации филиалом № 3 ОКБ-1 появилась новая РН «Молния-М». На её третьей ступени применялся ЖРД РД-0110, а на самой РН была улучшена система управления. С 4 октября 1965 года по 30 сентября 2010 года было осуществлено 280 пусков ракеты. Она использовалась, в частности, для запуска АМС к Луне и Венере, КА связи семейства «Молния» и научных спутников «Прогноз».

Поскольку мощности первых ракет стало недостаточно для выведения многоместных ПКК «Восход» и КА «Зенит-4», то филиалом № 3 ОКБ-1 на базе МБР Р-7А была создана РН «Восход». Её третью ступень оснастили ЖРД РД-0108 (позже — РД-0110). Всего с 16 ноября 1963 года по 29 июня 1976 года было проведено 299 пусков ракет. Многие конструкторские решения «Восхода» впоследствии использовались для разработки куйбышевским (самарским) предприятием самого многочисленного подсемейства «Семёрки» — РН «Союз».

Родоначальница подсемейства — РН «Союз» была создана на базе «Восхода» для запуска ПКК типа «Союз». На её третьей ступени применялся ЖРД РД-0110. Всего с 28 ноября 1966 года по 14 октября 1976 года был выполнен 31 пуск ракеты.

С целью лётной отработки прототипа лунного корабля Т2К была создана модернизированная РН «Союз-Л». По сравнению с «Союзом» на ней использовался надкалиберный головной обтекатель. Всего с 24 ноября 1970 года по 12 августа 1971 года были осуществлены три пуска ракеты.

Для запусков ПКК 7К-ВИ была разработана модернизированная РН «Союз-М». Её первая и вторая ступени оснащались ЖРД РД-117 и РД-118, соответственно. Но в результате ракета применялась для выведения на орбиту КА «Зенит-4МТ». Всего было проведено восемь её пусков — с 27 декабря 1971 года по 31 марта 1976 года, при которых испытывались новые элементы и блоки для самой массовой РН «семёрочного» семейства — «Союз-У».

Унифицированная РН «Союз-У» была создана для запуска как ПКК типа «Союз» и грузовых космических кораблей типа «Прогресс», так и автоматических КА различного назначения, среди которых научные спутники «Бион», технологические «Фотон» и ДЗЗ «Ресурс-Ф». Всего с 18 мая 1973 года по 22 февраля 2017 года было осуществлено 788 пусков ракеты — по этому показателю «Союз-У» до сих пор является мировым рекордсменом.

Для повышения энергетики «Союза-У» была разработана РН «Союз-У2», на второй ступени которой вместо керосина использовалось синтетическое горючее «циклин». Всего с 23 декабря 1982 года по 3 сентября 1995 года были выполнены 70 пусков ракеты.

На базе «Союза-У» путём применения ЖРД с усовершенствованными форсуночными головками РД-107А и РД-108А, соответственно, на первой и второй ступенях была создана РН «Союз-ФГ». Всего с 21 мая 2001 года по 25 сентября 2019 года были проведены 70 пусков ракеты.

Следующим шагом в разработке ракет семейства Р-7 стало создание на базе «Союза-У» подсемейства РН «Союз-2». Отличительной особенностью представительниц подсемейства стало использование цифровой системы управления российского производства и дальнейшее повышение энергетики.

На первом этапе была создана РН «Союз-2.1а» с применением ЖРД РД-107А и РД-108А, цифровых систем управления и телеметрии. Её первый пуск состоялся 8 ноября 2004 года. Всего выполнено 73 пуска ракеты.

На втором этапе была разработана РН «Союз-2.1б», на третьей ступени которой установлен ЖРД РД-0124. Всего с 27 декабря 2006 года осуществлено 74 пуска ракеты.

Впоследствие РН «Союз-2.1а» и «Союз-2.1б» были адаптированы к условиям эксплуатации в Гвианском центре в Южной Америке в части безопасности, системы телеизмерений и стойкости к повышенной влажности и морской транспортировке. Ракеты получили названия, соответственно, «Союз-СТ-А» и «Союз-СТ-Б». Всего с 17 декабря 2011 года по 29 декабря 2020 года было проведено девять пусков «Союза-СТ-А», с 21 октября 2011 года по 10 февраля 2022 года — 18 пусков «Союза-СТ-Б».

Кроме того, самарским предприятием были созданы модификации РН «Союз-2.1а» и «Союз-2.1б» для пусков с космодрома Восточный.

Ещё одной представительницей «семёрочного» семейства стала двухступенчатая РН «Союз-2.1в», разработанная на базе «Союза-2.1б» путём снятия боковых блоков и установкой на центральном блоке маршевого ЖРД НК‑33А и рулевого РД‑0110Р. С 28 декабря 2013 года выполнено 12 пусков ракеты.


Основные тактико-технические характеристики некоторых ракет-носителей семейства Р-7

Ракета-носитель «Восток»

Ракета-носитель «Молния»

Ракета-носитель «Восход»

Ракета-носитель «Союз»

Ракета-носитель «Союз-У»

Ракета-носитель «Союз-ФГ»

Ракета-носитель «Союз-2.1а»

Ракета-носитель «Союз-2.1б»

[свернуть]

[Seliv]

https://www.roscosmos.ru/41092/

Двухтысячный пуск ракеты семейства Р-7:

я бы союз-в скорее не засчитывал в семерку. и что-то мне не нравится 1000 с плесецка, должно быть скорее больше с настрелом Зенитов

[zandr]

https://www.samspace.ru/news/press_relizy/20420/

2000-й пуск «семерки»25 декабря 2024
25 декабря 2024 года с космодрома Байконур запущена двухтысячная ракета семейства Р-7.
С 1958 года  ракеты «семерки» изготавливались на Государственном авиационном заводе № 1 (ныне АО «РКЦ «Прогресс») в Куйбышеве (Самаре). Первый успешный пуск ракеты Р-7,

Спойлер

изготовленной в Куйбышеве, состоялся 17 февраля 1959 года. Затем под руководством С.П. Королёва Р-7 была модернизирована, и ее новый вариант Р-7А был запущен в серию на ГАЗ № 1. Р-7А была успешно испытана 14 января 1961 года.

Производство «семерки» не останавливалось, тем более что ее главный конструктор С.П. Королёв после запуска первых искусственных спутников Земли уже думал об отправке в космос человека. Для этого ему была нужна надежная трехступенчатая ракета с массой выводимого на орбиту полезного груза 1150-1840 кг. Такая ракета была разработана на базе Р-7 и получила название «Восток».  Именно на «Востоке» 12 апреля 1961 года совершил свой легендарный полет  в космос Юрий Гагарин. С тех пор ракеты-носители «Восток» стали основой для целого ряда последующих пилотируемых запусков, и не только для них: РН «Восток» применялась для запуска автоматических станций «Луна-1» – «Луна-3», а также для выведения на орбиту спутников «Зенит-2».

Сразу после запусков первых искусственных спутников Земли в ОКБ-1 под руководством С.П. Королёва началась разработка планов исследования Солнечной системы.  Готовились к отправке автоматических станций к Луне, Марсу, Венере. Для этого разрабатывалась четырехступенчатая ракета «Молния». Первый успешный пуск ее состоялся 12 февраля 1961 года. Вплоть до 1967 года было проведено 40 запусков. После модернизации системы управления появился новый носитель - РН «Молния-М». Эта ракета широко использовалась для запуска автоматических межпланетных станций исследования Луны и Венеры. Ракета эксплуатировалась до 2010 года, было осуществлено 280 пусков «Молнии-М».

Между тем аппаратура для съемки Земли из космоса все время совершенствовалась и прибавляла в весе. Мощности первых носителей стало недостаточно, тем более что и программа пилотируемых запусков тоже усложнялась и требовала многоместных кораблей. В результате конструкторских работ появилась новая ракета-носитель «Восход», разработанная филиалом № 3 ОКБ-1 (впоследствии ЦСКБ, ныне АО «РКЦ «Прогресс»). Эта ракета могла вывести на низкие околоземные орбиты полезный груз массой до 6150 кг. Летные испытания ракеты-носителя «Восход» начались 16 ноября 1963 года, а 12 октября 1964 года с помощью этой ракеты на трехместном корабле «Восход-1» были запущены космонавты В.М. Комаров, К.П. Феоктистов и Б.Б. Егоров. Также РН «Восход» 15 марта 1965 года был выведен на орбиту корабль «Восход-2». На нем А.А. Леонов впервые в мире вышел в открытый космос. Многие конструкторские решения РН «Восход» впоследствии были использованы для разработки самого многочисленного семейства самарских ракет-носителей «Союз».

После первых пилотируемых пусков во всем мире стал расти интерес к изучению космического пространства. Перед конструкторами ставились новые задачи, связанные со сближением и стыковкой отдельных космических аппаратов и кораблей в большие пилотируемые орбитальные станции, с выходом космонавтов в космос, с переходом из одного корабля в другой, с проведением монтажных и ремонтно-восстановительных работ на внешней поверхности космических аппаратов. В конечном итоге все это вело к увеличению массы выводимых в космос грузов.

Мощности самого энерговооруженного самарского носителя «Восход» было уже недостаточно для отправки в космос человека на длительное время. В 1962-1966 годах в филиале № 3 ОКБ-1 (ЦСКБ) была разработана новая трехступенчатая ракета-носитель среднего класса, получившая название «Союз». Она создавалась на базе ракеты «Восход» с модернизированным блоком третьей ступени, имеющим повышенные энергетические характеристики. Головной обтекатель этой ракеты был оснащен активной системой аварийного спасения. На этом же носителе отрабатывались конструкции лунной кабины для ракетно-космического комплекса Н1-Л3. 26 октября 1968 года «Союз» вывел на орбиту космический корабль «Союз-3» с космонавтом Г.Т. Береговым. Этот старт был впервые показан по центральному телевидению и во многих странах мира. С тех пор ракета «Союз» стала визитной карточкой космического машиностроения Самары.

В 1970-х годах в ЦСКБ приступили к максимальной унификации ракеты-носителя «Союз», позволявшей тем не менее проводить запуски различных по назначению космических аппаратов и космических кораблей. Одновременно были проведены мероприятия, позволившие увеличить массу выводимого груза и повысить надежность всех систем космических аппаратов, в том числе и ракеты-носителя. Унифицированная ракета «Союз-У» стала самой массовой и одной из самых надежных ракет в мире. На такой ракете запускались космические аппараты «Зенит», «Бион», «Фотон», «Ресурс-Ф» и их различные модификации, а также новые версии космических аппаратов семейства «Янтарь». «Союз-У» – мировой лидер по количеству пусков. За время эксплуатации стартовало 788 ракет данной модификации. Подтвержденный показатель эксплуатационной надежности этой ракеты составляет 0,985. Это один из лучших показателей в мире.

Но со временем и она стала отставать от требований заказчиков. Еще один вариант повышения тяговых характеристик ракеты «Союз» был осуществлен с помощью модернизации двигателей первой-второй ступеней носителя. Необходимость этой модернизации была вызвана тем, что в 1990-х годах изменился «массово-габаритный стандарт» космонавта – он стал «рослее», «полнее» и «тяжелее». Соответственно выросла и масса модернизированных кораблей «Союз», получивших название «антропологических». На такой ракете, получившей название «Союз-ФГ», были установлены двигатели с усовершенствованными форсуночными головками, оптимизирована система управления и система опорожнения баков. Все это дало прибавку массы полезного груза на 200 кг. Ракета «Союз-ФГ» считается одной из самых надежных в мире, подтвержденный показатель эксплуатационной надежности – 0,9855. «Союз-ФГ» была в эксплуатации 18 лет. Последний 70-й пуск состоялся 25 сентября 2019 года с космодрома Байконур.

Следующим шагом в разработке ракет семейства Р-7 стало создание модернизированного  носителя «Союз-2». Проект реализовался поэтапно.  Сначала был построен носитель «Союз-2-1а», эта ракета была успешно запущена 8 ноября 2004 года. С 2020 года РН «Союз-2-1а» к МКС запускаются транспортные пилотируемые корабли с космонавтами на борту. 27 декабря 2006 года была запущена первая РН «Союз-2-1б». Позже на базе РН «Союз-2» была разработана модификация «Союз-СТ» для Гвианского космического центра и модификация «Союза-2» для запусков с космодрома «Восточный». С 2015 года ракеты-носители «Союз-2-1а и «Союз-2-1б» находятся в штатной эксплуатации. В 2016 году РН «Союз-2-1а» с блоком выведения «Волга» обеспечила первый пуск с нового космодрома «Восточный».

[свернуть]

[mik73]

Интересно, а Восток-Л (который РН Луна, 8К72) - отдельно от с собственно "Востока" 8К72К не рассматривается, судя по вышенарисованной диаграмме?

[anik]

я бы союз-в скорее не засчитывал в семерку. и что-то мне не нравится 1000 с плесецка, должно быть скорее больше с настрелом Зенитов

По первому: это дело вкуса  . Фактически от Р-7 там остался только бак окислителя на блоке А, а если сравнивать с «Союзом-2.1б» — то ещё блок И. На мой взгляд, с натяжкой можно.
По второму: ровно 1000, тут без вопросов.

[anik]

Интересно, а Восток-Л (который РН Луна, 8К72) - отдельно от с собственно "Востока" 8К72К не рассматривается, судя по вышенарисованной диаграмме?

В книге «Самарские ступени "Семёрки"», на которой, собственно говоря, и основывается вышеприведённый текст, варианты 8К72Л и 8К72К особо не выделяются. В тексте, в основном, встречаются обозначения 8К72, и пару раз — 8К72К, но при этом Гагарин там улетел на 8К72, и указано, что лунный вариант был известен как «Луна» или «Восток-Л». Может и ошибаюсь, но добавочные буквы говорят больше об РКН, нежели РН.

[Demir_Binici]

▪️ «Восток-2М» — 93 пуска (с 28.08.1964 по 29.08.1991);

▪️ «Молния-М» — 280 пусков (с 04.10.1965 по 30.09.2010);
▪️ «Союз-У» — 788 пусков (с 18.05.1973 по 22.02.2017);
▪️ «Союз-ФГ» — 70 пусков (с 21.05.2001 по 25.09.2019);

По этому обзору нужно отметить малоизвестную информацию о том что существенное различие разных серий Р-7  было не в третьих ступенях а в пакете первых ступеней включая их двигатели:
1. На базе пакета Р-7 с двигателями 8Д74/75 (РД-107/108 ) - Р-7, Восток 8К72, Молния 8К78
2. На базе пакета Р-7А с двигателями 8Д74К/75К (РД-107К/108К) - Р-7А, Восток 8А92
3. На базе пакета Восход с двигателями 8Д727/728 (РД-107ММ/108ММ) - Восход 11А57, Восток-2М 8А92М, Молния-М 8К78М.
4. На базе пакета Союза с двигателями 11Д511/512 - Союз и Союз-У

Различие было столь велико что пакеты Восхода и Союза-У были невзаимозаменяемы и находились в производстве параллельно отдельно для Молнии-М и Востока-2М и отдельно для Союза-У.
Буква "М" в названии ракет Восток-2М и Молния-М обозначает что в них используется восходовский пакет.

А чем объясняется такое длительное сосуществование Восток-2М и Молния-М наряду с Союз-У и даже Союз-ФГ? Да и Союз-У и Союз-ФГ. Ну два года, ну пусть даже пять лет - понятно. Но 16 лет и даже 37 лет? Pourquoi?

[Вован]

Отличия 8К78 и 8К78М:

• Облегчена бортовая кабельная сеть системы управления и системы телеизмерений.
• Двигатель 8Д727К блока А заменен на 8Д727.
• Проведена замена двигателя 8Д715К на 11Д55 в блоке И.
• Уточнена расстановка систем СОБИС и СОБ.
• Уточнены проектные характеристики системы разделения. Отделение ББ проводится при повышенном скоростном напоре q=250 кг/см² вместо 150.
• Система телеизмерений, состоящая из «Трал-К», располагавшаяся на блоках А и В, заменена на более легкую систему «Трал П1-28», установленную на блоке А.
• Масса ПН, выводимая на промежуточную орбиту, увеличена с 6680 кг до 6930 кг.

[Iv-v]

А чем объясняется такое длительное сосуществование Восток-2М

Отсутствием разгонных блоков для вывода на средние орбиты.

и Молния-М

Отсутствием других разгонных блоков для вывода на высокие орбиты.

[Iv-v]

Буква "М" в названии ракет Восток-2М и Молния-М обозначает что в них используется восходовский пакет.

Может, оно и так, но все "Востоки-2М" летали на характерные орбиты "Метеоров" и "Целины", а это намекает на то, что они четко отличались полетным заданием.

[Вован]

Особенности горючего циклин для РН Союз У-2:
·          большая удельная масса;

·          большая теплотворная способность, обеспечивающая больший удельный импульс тяги двигателей;

·          несколько отличные характеристики по вязкости и диэлектрической проницаемости;

·          повышенная агрессивность к резиновым, паронитовым и некоторым другим материалам;

·          ограниченное производство и высокая стоимость (8 руб/кг).

[Вован]

Особенности РН 11А511У-2 (Союз У-2):

1.        Применение на центральном блоке горючего циклин.

2.        На центральном блоке РН доработанный двигатель 11Д511ПФ и вместо рулевого агрегата Д064-000 установлен Д764-000.

3.        В арматуре заменены детали из резины ИРП-2025 на детали из резины ИРП-1136 и 9089, трубки ПВХ-111 ТВ-40-230 в указателе наполнения СКЗ и датчике уровня СОБИС на трубки из фторопласта 4Д.

4.        Доработана донная защита центрального и боковых блоков в части замены материала деталей силового каркаса (алюминиевый сплав на титановый), заменен материал деталей узла крепления (плата, кронштейн) рулевой машины А7220-0/8К74 на центральном блоке (алюминиевый сплав на титановый).

5.        Доработаны хвостовые отсеки центрального и боковых блоков в части нанесения на оболочку хвостовых отсеков с наружной стороны в определенных зонах теплозащитного покрытия ТТПС-15 толщиной 1,5 мм. Установлен хромированный стальной лист толщиной 0,2 мм.

6.        Доработаны места крепления поперечной перегородки в баке Г центрального блока в связи с увеличением нагрузок на нее.

Вы не можете просматривать это вложение.

[Вован]

Отличия двигательных установок для Союз У-2:

·для обеспечения охлаждения в основных и рулевых двигателях сделано спиральное оребрение;

·увеличено гидравлическое сопротивление дозирующей щели клапана О;

·клапан Г заменен на клапан с изменением дозирующей щели;

·давление в камерах сгорания увеличено с 54,2 до 55,0 ата;

·давление в рулевых камерах с 48,5 до 55,1 ата;

тяга маршевого двигателя увеличена с 68,5 до 69,7 т; тяга рулевого до 3 тонн вместо 2,7 т;

·для обеспечения повышенного режима главной ступени рулевого агрегата изъят пироклапан отсечки О и изменена магистраль О от узла подвода до форсуночной головки;

·для исключения перегрева огневой стенки камер и термического разложения циклина в охлаждающем тракте двигателя при выключении введена задержка закрытия клапана Г на 1,2 с;

·для обеспечения температуры О на входе в насос (нужен более холодный от ВЧ-колебаний) выключение системы циркуляции О на центральной ДУ проводилось по команде ПУСК (на ракете 11А511У – было по команде КЛЮЧ НА ДРЕНАЖ).

[aaa]

Может, оно и так, но все "Востоки-2М" летали на характерные орбиты "Метеоров" и "Целины", а это намекает на то, что они четко отличались полетным заданием.

Полётное задание не является конструктивной особенностью ракеты.

Однако ж ни один "Восток-2" не запускался на среднюю орбиту и ни один "Восток-2М" - на низкую. Почему бы не предположить, что это было в принципе невозможно? Например, из-за каких-то отличий в блоке Е?

[Вован]

По слухам у РН 8А92М были такие отличия от 8А92:
- на нижних ступенях и на блоке Е применены двигатели с увеличенным удельным импульсом;
- в системе управления применена новая элементная база на полупроводниках, которая сделала СУ легче и компактнее. СУ стала особо стойкая (ОС).
Интересно, что в 1968 году в Техническом отчете по характеристикам изделия 8А92М с различными КА двигатели нижних ступеней заменены не были: стояли еще 8Д74 и 8Д75

[Iv-v]

Вот же ж:

Траектория «Востока-2М» сильно отличалась от траекторий полета других «семерок» -- сразу после старта «Восток-2М»  летел по более крутой траектории. Самой интересной была траектория полета ракеты после сброса боковых блоков: ракета задирала вверх свой нос (совершала обратный разворот по углу тангажа) и уходила на углы атаки более 25 градусов. В конечном итоге ракета становилась почти вертикально (угол наклона продольной оси к горизонту составлял порядка 80 градусов) и так она летела около минуты! Затем угол атаки уменьшался и в момент отделения блока «Е» от центрального блока угол атаки составлял порядка минус 20 градусов. С таким углом атаки (-20 градусов) проходил весь полет блока «Е».
Траектория РН «Восток-2М» при запуске на орбиту высотой 900 км была следующей:
Событие = Время, с = Высота, км = Скорость, км/с
Старт = 0 = 0 = 0
Отделение ББ = 119 = 59 = 2,1
Сброс ГО = 142 = 89 = 2,3
Запуск ДУ бл.Е и отделение ЦБ = 310 = 416 = 5,2
Выключение ДУ бл.Е = 655 = 900 = 7,3
Отделение КА = 665 = 900 = 7,3.
При запусках «Метеоров» заправка блока «Е» была на ~800 кг больше, чем при запусках более тяжелых КА.


Принципиальные отличия между РН «Восток-2М» и РН «Восток-2» -- в системе управления. Для вывода спутников на высокие орбиты пришлось основательно дорабатывать гироприборы, чтобы они могли отрабатывать обратный разворот по углу тангажа. Другое отличие – была увеличена масса топлива, заправляемая во все ступени.

А ещё надо добавить в принципиальные отличия в разы меньшую массу полезной нагрузки и, как следствие, облегчение конструкции блока Е.

То есть,  "Восток-2" и "Восток-2М"  были принципиально невзаимозаменяемыми ракетами различного назначения.

[Вован]

Интересно, что в 1968 году в Техническом отчете по характеристикам изделия 8А92М с различными КА двигатели нижних ступеней заменены не были: стояли еще 8Д74 и 8Д75

Как я понимаю первый Восток-2М полетел в 1971 году. Почемуто сразу с номером 5. Куда делись первые четыре не могу понять.
 Насколько я понимаю система управления на пакете тоже была восходовская т.е. другая чем на Востоке-2-просто.

Первый пуск 8А92М состоялся 28.08.1964 с КА Метеор. Первые 5 пусков:
1.   28.08.1964 г. Метеор №1 (Космос-44) Байконур пл. №31
2.   26.02.1965 г. Метеор №2 (Космос-58 ) Байконур пл. №31
3.   17.12.1965 г. Метеор №3 (Космос-100) Байконур пл. №31
4.   11.05.1966 г. Метеор №4 (Космос-118) Байконур пл. №31
5.   25.06.1966 г. Метеор №5 (Космос-122) Байконур пл. №31

[Дмитрий В.]

Для вывода спутников на высокие орбиты пришлось основательно дорабатывать гироприборы, чтобы они могли отрабатывать обратный разворот по углу тангажа.

Это очень странно. При запуске РН  в любой конфигурации стартовый угол тангажа равен 90 градусам и гироприборы должны иметь возможность отрабатывать этот угол тангажа. Дополнительных доработок для этого не требуется. А отрицательный угол тангажа отрабатывает блок Е, для этого дорабатывать систему управления пакета не требуется. Опять же по мере полёта ракеты вокруг земли угол тангажа в любом случае становится отрицательным и гироприборы должны его отрабатывать. Дополнительных доработок для этого не требуется.

У механических гироскопов при изменении угла тангажа более чем на 90 град складываются рамки гироскопов, и они перестают работать. Но здесь вроде бы такого не было, судя по описанию. Но поскольку программа тангажа задавалась кулачковым механизмом, то, может быть, просто кулачок другого профиля ставили?
