Трагедия "Союза-11"

[hlynin]

На конце стрежней нечто очень похожее на катки. Вероятно пазы тоже не цилиндрические.

на концах стержней канавки, в башмаки вделаны шарики, которые скользят по канавке. Уменьшает трение, направляет в паз. Но это нюансы

[Serge3leo]

Но далее крышку надо прижимать. А этого механизма не видно

Уменьшает трение, направляет в паз. Но это нюансы

Похоже что эти самые нюансы и обеспечивают центровку крышки люка и равномерное усилие прижима в 6-и точках. Ну, на мой непросвещённый взгляд https://hdpic.club/uploads/posts/2022-02/1643719698_9-hdpic-club-p-korabl-soyuz-v-razreze-foto-15.jpg :

Вы не можете просматривать это вложение.

Чего не было у замка Союза-9 (и Союза-11?).

[hlynin]

Будем считать, что прекрасная крышка. Но мы всё же о старых
Основного механизма мы не видим. Т.е поворотом ручки на 180 град мы вдвигаем в пазы 6 щеколд. А прижимать чем? Или они сделаны под наклоном и при задвижении ещё и прижимают? Уж очень точная механика, хотя и возможная

[Вернер П.]

Или они сделаны под наклоном и при задвижении ещё и прижимают? Уж очень точная механика, хотя и возможная

Самое обыкновенное решение. С уклоном делают либо сам засов, либо отверстие, либо и то и другое

[Вернер П.]

Но мы всё же о старых

На старых похоже была поперечная балка, входящая в пазы. Крышка поджималась по центру винтом, гайка которого находилась в балке.
Вот там видимо требовались 6,5 оборотов этого винта

[Вернер П.]

На предыд. странице Бертикъ выкладывал:
Вы не можете просматривать это вложение.

[Штуцер]

На предыд. странице Бертикъ выкладывал:

Напоминает конструктив лодки Декабрист, начала прошлого века.

[Штуцер]

А прижимать чем?

Не догадываетесь?

[Старый]

мы вдвигаем в пазы 6 щеколд. А прижимать чем?

Это клинкетный замок.

[Вернер П.]

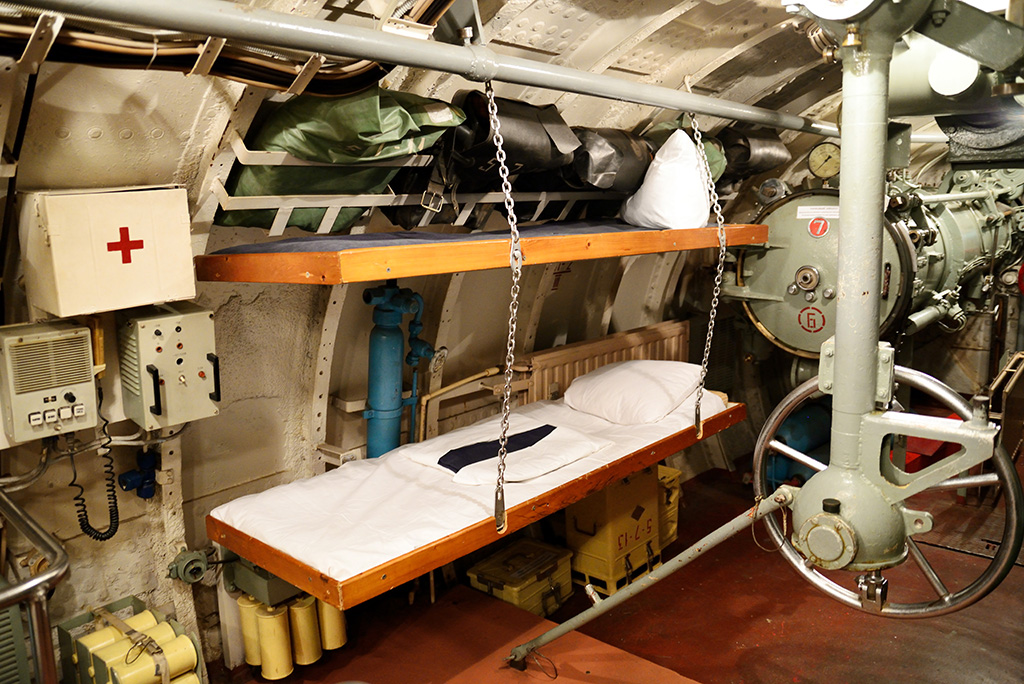

Напоминает конструктив лодки Декабрист, начала прошлого века.

Есть верный признак определить, что это вид в корму

[Штуцер]

2 ТА или эта балясина со штурвалом?

[Вернер П.]

2 ТА или эта балясина со штурвалом?

Ни один моряк не ляжет ногами вперед

[Штуцер]

Ни один моряк не ляжет ногами вперед

Обратил тоже внимание, но не придал значения. )))

[Штуцер]

2 ТА или эта балясина со штурвалом?

Ни один моряк не ляжет ногами вперед

А балясина - аварийный привод вертикальных рулей.
А тут что?


[hlynin]

Самое обыкновенное решение. С уклоном делают либо сам засов, либо отверстие, либо и то и другое

В обычной жизни это ни к чему. Но если там нет ничего резьбового, то другого не дано. Но это ж очень тонкая работа. надо следить, чтоб ничего не засорилось. Но красиво. Если торец вала выходит сквозь крышку наружу, то действительно его можно открыть спецключом с полоборота и снаружи

[Вернер П.]

А тут что?

Баба застилала

[Вернер П.]

А тут вообще ХЗ. Вот тебе и верный признак, когда бабы на корабле появляются
Вы не можете просматривать это вложение.

[Serge3leo]

Но мы всё же о старых

На старых похоже была поперечная балка, входящая в пазы. Крышка поджималась по центру винтом, гайка которого находилась в балке.
Вот там видимо требовались 6,5 оборотов этого винта

Там немного странное число, возможно равное 6¾ оборота. Венгры, в своём музейном Союз-35, демонтировали крышку люка (петлю люка, палец для концевика), поэтому у них это число более менее видно (панорама 41253⁰: http://album.reality.hu/panos/szojuz2/ ):

Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

"... Земля предложила сходить за недостающим, он стал возражать, мотивируя тем, что уже закрыт люк-лаз. Земля настойчиво попросила выполнить указание, ... "

...недовернул штурвал или попросту свернул его, или что-то ещё сделал не так...

Концевики первый раз сработали, а дальше перестали. Поскольку он был один, рядом с петлей, кто знает, возможен ненормативный люфт петли и/или её деформация, что могло привести к нецентральному смещению крышки люка при закрытии.

И вот тут можно вспомнить за пресловутые "2 тонны" от @Старый, при проверке герметичности ещё держал, но немного погодя, если его закрыли с перекосом, кто знает?

В общем, причины полной переработки крышки люка для 7К-СТ (Союз-Т) налицо.

[Шамс]

Место расположения дыхательного клапана.
ВЕНТ II - вентиль второй.
Белая трубка - для потока воздуха.
На кромке люка отверстие. Что это?
И где первый вентиль?

[Serge3leo]

И где первый вентиль?

В левой части пульта, наверное. На панораме есть нечто маркированное, как "Вент I".
