История Н1-Л3

[Бертикъ]

Посмотрел я на монтажи трубопроводов и кабелей, блоки агрегатов в высоком разрешении и сделал вывод:
культура производства связки ОКБ-1 - ЗЭМ была ниже, чем у ОКБ-23 - ЗИХ.

Естественно! Они - артиллеристы, а вы - авиаторы

[Штуцер]

Они - артиллеристы, а вы - авиаторы

Дык!

[WkWk]

Н-11

Это Н-1М. Но не 1969 а видимо после 1971 проект....

[Шамс]

Н-11

Это Н-1М. Но не 1969 а видимо после 1971 проект....

Так вот он какой, северный олень
Мда... Все ходят мимо этой модели и таблички.
И никому даже в голову не приходит, что там две разные ракеты.
Хотя, чё я удивляюсь, я тоже не заметил

[Шамс]

Кстати, из нового поступления документов от РККЭ
Ф. 6 Оп. 1-1 Д. 120 Технический отчёт. Способ съёма изделия Н1М со сборочного стапеля и транспортировка его на СП. 1969 год. Листов - 14
Ф. 6 Оп. 1-1 Д. 124 Технический отчёт. Стендовый комплекс для динамических испытаний тяжёлых изделий типа Н1М. Часть вторая. Чертежи и схемы. 1969 год. Листов - 9

[WkWk]

ак вот он какой, северный олень
Мда... Все ходят мимо этой модели и таблички.

А вот просто посчитать обтекатели трубопроводов топлива - лень
 А их  там несколько больше чем надо для 8 двигателей Н-11...
И никто не  пытается снять ракету снизу. В другом ракурсе там видно что по кольцу как у Н-1 идут 16 двигателей и есть 4 разрыва по два двигателя. Интересно как установлены остальные двигатели и сколько их? 30 как у Н-1 но повышенной тяги или все же 36? По обтекателям похоже на 30, но ...

[космосмурф]

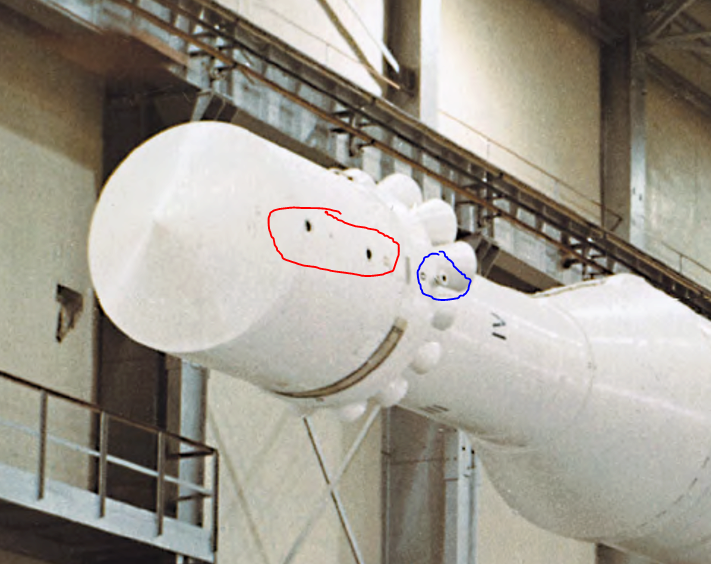

Я думаю, что я только что нашел "Управляющие Ракетные Двигатели" (УРД) из САС Л3.

[Шахов Ю.]

Состав аппаратуры САС

[Шамс]

Возможно это уже обсуждалось, но всё же.
Выше представлен состав аппаратуры САС.
Посмотрите на обозначения. Сплошь римские цифры.
Я это уже давно заметил в доках 60-х годов.
Ну вот, там например:
ККДУ I, II, III. Очевидно, что это 1, 2, 3.
Мы также имеем в документах Н-I, -II, -III.
Скажите откуда растут ноги, что это Н-1, Н-11 и Н-111 ?
Почему такая нумерация?

[Шамс]

Состав аппаратуры САС

А двигатели какие и скока?

[Шахов Ю.]

Состав аппаратуры САС

А двигатели какие и скока?

А вот не указано. Тут чисто аппаратура (ну и пиросредства вкинули)

[Шамс]

Тоже новое поступление в архив:
Ф. 6 Оп. 1-1 Д. 54 Технический отчет. Техническое задание и исходные данные на экспериментальную летную отработку САС-Л3. 1966 год. Листов - 45

[космосмурф]

Состав аппаратуры САС

А двигатели какие и скока?

Судя по фотографиям, это похоже на штурмовую отсекающую систему «Союз»: ЦРД, УРД и РДР.

[Александр Геннадьевич Шлядинский]

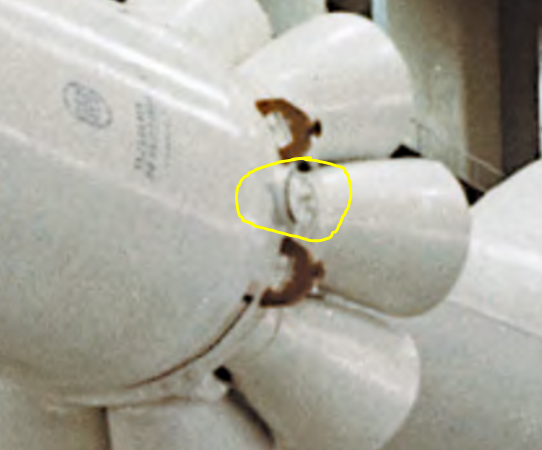

Я думаю, что я только что нашел "Управляющие Ракетные Двигатели" (УРД) из САС Л3.

Однозначно не УРД. А вот что - надо подумать...

[космосмурф]

Это, может быть...




Итак, ты уверен, что этот предмет не является УРД, верно?

[Дмитрий В.]

Теперь видно табличку

Табличка не соответствует модели. Судя по внешнему виду, это один из вариантов Н-1М. Я показывал Игорю Афанасьеву, он говорит, что модель похожа на Н-1М водородной второй ступенью. Модель надо сфотографировать снизу, и посмотреть сколько там двигателей

[Бертикъ]

Я думаю, что я только что нашел "Управляющие Ракетные Двигатели" (УРД) из САС Л3.

А это вроде не основной РДТТ САС, а двигатель увода САС?
Вы не можете просматривать это вложение.

[Шахов Ю.]

Теперь видно табличку

Табличка не соответствует модели. Судя по внешнему виду, это один из вариантов Н-1М. Я показывал Игорю Афанасьеву, он говорит, что модель похожа на Н-1М водородной второй ступенью. Модель надо сфотографировать снизу, и посмотреть сколько там двигателей

ак вот он какой, северный олень
Мда... Все ходят мимо этой модели и таблички.

А вот просто посчитать обтекатели трубопроводов топлива - лень
 А их  там несколько больше чем надо для 8 двигателей Н-11...
И никто не  пытается снять ракету снизу. В другом ракурсе там видно что по кольцу как у Н-1 идут 16 двигателей и есть 4 разрыва по два двигателя. Интересно как установлены остальные двигатели и сколько их? 30 как у Н-1 но повышенной тяги или все же 36? По обтекателям похоже на 30, но ...

Я насчитал всего 12 внешних обтекателей Блока А: 6 узких и 6 шикоких. Если взять за основу конструкцию классики, то имеем всё-таки 30 двигателей.

36 же выйдет только в том случае, если докинуть в широкие обтекатели ещё по трубопроводу, ибо если докинуть и в узкие - уже 42

Для полноты картины надо её основательно обмерять, а в особенности получить диаметр среза сопла, чтоб узнать масштаб модели

[космосмурф]

Я думаю, что я только что нашел "Управляющие Ракетные Двигатели" (УРД) из САС Л3.

А это вроде не основной РДТТ САС, а двигатель увода САС?

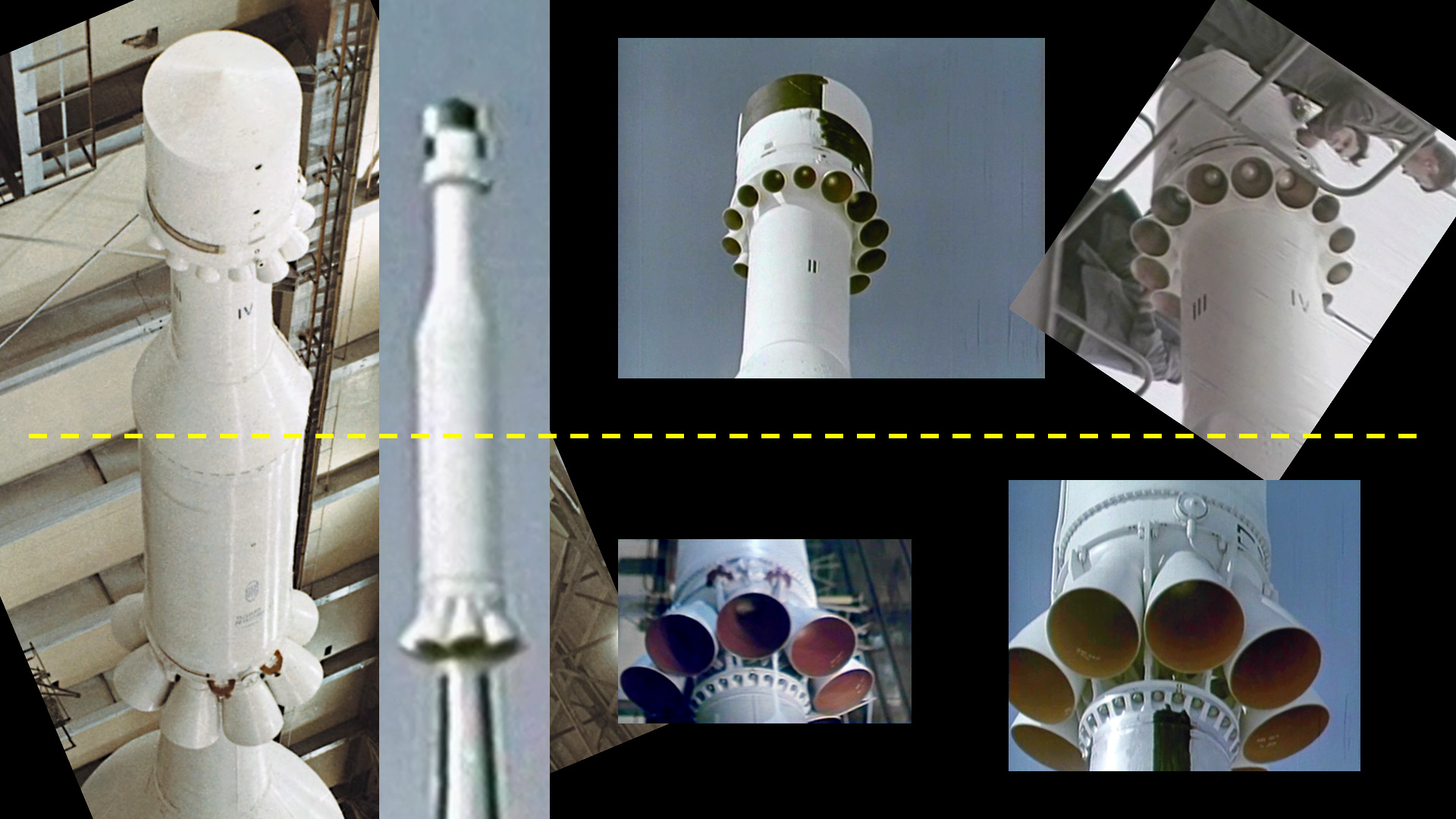

Вот все фотографии, которые у меня есть CAC, верхняя и нижняя части. По логике, УРД должен находиться в нижней части или где-то между ними.

[WkWk]

Для полноты картины надо её основательно обмерять,

В размеры баков Н-1М 69 года она попадает.
 Но вот расположение и число двигателей конечно узнать бы хотелось. Ну и учитывая что у нее такие же управляющие двигатели что у 7Л - то дата после третьего полета....
