Почитываю книгу Худякова про энегоустановки для ЛОКа и Бурана и есть там интересный момент который возможно объясняет почему от изотопных генераторов перешли к топливным элементам.
 В январе 68  ОКБ Заря заявило что готово поставлять ИГ по два комплекта в год. Это уже после модернизации производства. Как я понимаю планы по запуску Л-3 предусматривали в год большее число пусков, а ИГ для них не было...

«Сомневаюсь я, однако» (с)
Если бы РИТЭГ зари выдавал хорошие характеристики, то при его простоте подключить дополнительных смежников и наладить выпуск нужного количества - совсем не вопрос.
Тем не менее еще в 1967 окб-1 выдает задание нескольким организациям на срочную разработку на порядок более сложного девайса - ЭХГ. А в нем только хранение криогенных компонентов - еще та проблема.
Так что остаюсь при своем мнении - Заря переоценила свои силы по обеспечению нужных характеристик. Хотя как сейчас понятно, никаких сил не хватит, чтобы РИТЭГ переплюнул ЭХГ по удельным характеристикам.

[WkWk]

Одно другому не мешает
 Проектирование Л-3 в очередной раз зашло в тупик и началась переделка.

[Вован]

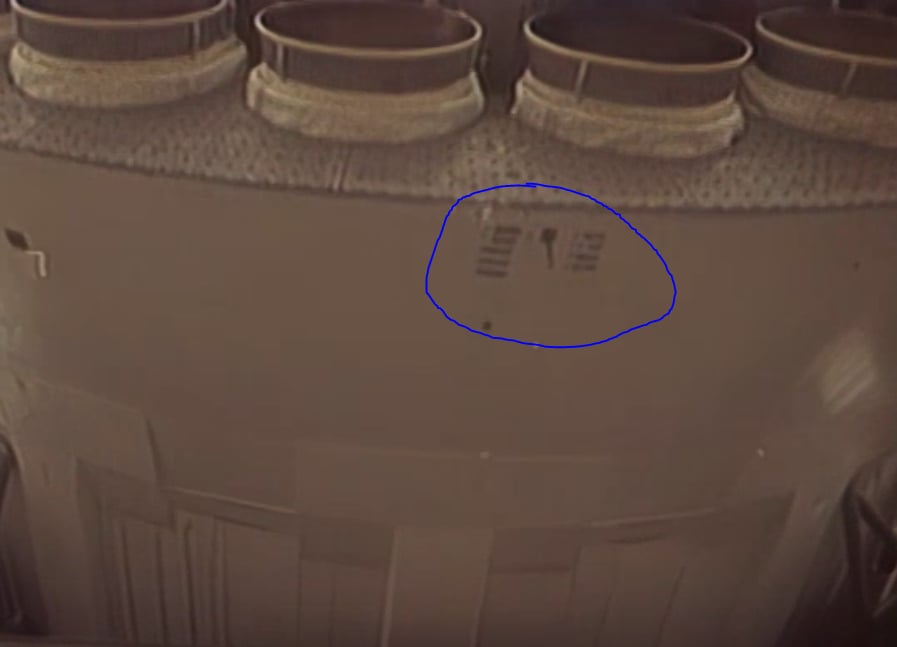

При пуске Н1 3 июля 1969 года за 0,22 с до КП произошел взрыв двигателя №8, при котором вырвало кусок хвостового отсека

Вы не можете просматривать это вложение.

[Арсений]

При пуске Н1 3 июля 1969 года за 0,22 с до КП произошел взрыв двигателя №8, при котором вырвало кусок хвостового отсека

Вы не можете просматривать это вложение.

Можно фоточку без надписей ?

[Вован]

При пуске Н1 3 июля 1969 года за 0,22 с до КП произошел взрыв двигателя №8, при котором вырвало кусок хвостового отсека
Можно фоточку без надписей ?

Можно

Вы не можете просматривать это вложение.

[Вован]

Начало взрыва двигателя №8

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

[Арсений]

Начало взрыва двигателя №8

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

Что-то нигде не могу найти эту кинохронику

[Nick Stevens]

Я решил обновить старый скетч с хорошими данными до более привлекательной версии. Прилагаю оригинал (автор Александр Шлядинский) и мою новую версию.

Если кто-то сможет дать мне правильный русскоязычный текст, чтобы я мог скопировать и вставить его, я сделаю русскоязычную версию.

Nick
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

[Арсений]

Собственно, на основании схемы Н-1 за 67 год

[Вован]

Я решил обновить старый скетч с хорошими данными до более привлекательной версии. Прилагаю оригинал (автор Александр Шлядинский) и мою новую версию.

Если кто-то сможет дать мне правильный русскоязычный текст, чтобы я мог скопировать и вставить его, я сделаю русскоязычную версию.

Nick

У вас в корне неверно изображён способ крепления днища Блоков Б и В, без понятия на основании чего вы это рендерили. В реальности было ± вот так

На блоках Б и В не так все просто

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

[Арсений]

Я решил обновить старый скетч с хорошими данными до более привлекательной версии. Прилагаю оригинал (автор Александр Шлядинский) и мою новую версию.

Если кто-то сможет дать мне правильный русскоязычный текст, чтобы я мог скопировать и вставить его, я сделаю русскоязычную версию.

Nick

У вас в корне неверно изображён способ крепления днища Блоков Б и В, без понятия на основании чего вы это рендерили. В реальности было ± вот так

На блоках Б и В не так все просто

Вы не можете просматривать это вложение.

Вы не можете просматривать это вложение.

Я, собственно, на 100% точность не претендую. Просто грубая визуализация реального способа крепления днищ

[космосмурф]

Вы хоть представляете, что это такое? Пусковая установка Н1-6Л.

[Nick Stevens]

Я получил несколько поправок к русскоязычной версии моей инфографики и добавил их. Вот новая версия.
Nick

Вы не можете просматривать это вложение.

[Вован]

Вы хоть представляете, что это такое? Пусковая установка Н1-6Л.

Что бы это было?

[WkWk]

абросал рендер выхода ЛК с переходного обтекателя

Ежели ЛК сделать лыжи как у ЛК-700 - то специальные направляющие и не понадобились

[WkWk]

А нет фото как ЛОК со стороны двигателей выглядел? Двигатели не ориентации, а для ухода с лунной орбиты.

[Арсений]

А нет фото как ЛОК со стороны двигателей выглядел? Двигатели не ориентации, а для ухода с лунной орбиты.

Чисто голая ДУ

[WkWk]

Спасибо. А что по центру есть еще один двигатель?

[Арсений]

Спасибо. А что по центру есть еще один двигатель?

В центре - С5.53, а два боковые сопла с двумя РК - С5.51

[WkWk]

Понятно. А не голой ДУ фото есть?
