Секретные спутники США на ГСО и ВЭО

[phobos24]

Картинка не видна. Про Луну я не то имел ввиду, да и ладно. Вся соль, что я не напрямую работаю с TLE и оцениваю изменение параметров элементов. Луна не может сделать взбрык.

[phobos24]

G.K. пишет:

phobos24 пишет:
Я думал еще что-то есть!

Есть файлы с данными о яркости от него же. Но это к делу не относится.

То что у него есть я знаю Спасибо!

[Sharicoff]

phobos24 пишет:
У меня цель была выявить рабочий спутник на эллипсе, данные по которому отсутствуют и который совершает маневры.

Тогда лучше возьмите из classfd.txt один из двух так называемых "Adv.Trumpet" - NROL-22/USA-184 (SCN 29249) либо NROL-28/USA-200 (SCN 32706). Уж это-то точно именно спутники, причем оба живые и без официальных ТЛЕ. И даты запусков известны, что по идее должно облегчить интерпретацию результатов моделирования. Это надежнее, чем 90083, раз там нет стопроцентной уверенности насчет маневрирования. Еще можете взять USA-179 или USA-198 опять же у МакКантса - аналогично, живые спутники на ОТМ без родных ТЛЕ. Кстати, можете посмотреть по своей модели - для всех ли четырех будут получаться "маневро-подобные" невязки.

[Sharicoff]

Кстати, в ноябре изначальной статье в НК, с которой началась здешняя эпопея с секретными геостационарами - стукнет 10 лет. Это повод!

[G.K.]

Sharicoff пишет:
Это повод!

Как быстро течёт время... Хороший повод подбить статистику, что мы узнали, а что нет

[Liss]

Случайно нарылась пара конвертиков к самым первым SDS:

[Liss]

И еще парочка :-)

[G.K.]

Liss пишет:
пара конвертиков

А тот самый сайт "с конвертами" накрылся...

[Старый]

Liss пишет:
Случайно нарылась пара конвертиков к самым первым SDS:



А какова достоверность? Вроде бы уже решили что там были барабаны типа Интелсата-4?

[Старый]

Антенный блок, кстати, почти идентичен Интелсату-4А, но корпус крайне подозрителен.

[Старый]

Да, и при запуске Титан-Адженой на ГПО на спутнике не должно быть "апогейной" ДУ.

[ZOOR]

ИМХО не было
http://vestnik-glonass.ru/news/artcls/kosmicheskie_sistemy_voennoy_svyazi_ssha_analiz_sostoyaniya_i_razvitiya/

Космические системы военной связи США: анализ состояния и развития

О реализуемой в США концепции применения космических систем военной связи, а также о постоянно растущем вкладе спутниковых систем в решение разведывательных, коммуникационных, радионавигационных и метеорологических задач в интересах вооружённых сил США говорится в статье эксперта в области военной космической связи Александра КРЫЛОВА и Константина КРЕЙДЕНКО, опубликованной в журнале «Вестник ГЛОНАСС»

Спойлер

США в течение последних лет обосновали свои цели в космосе во многих документах. Наиболее значимые из них – План Космического командования США на период до 2020 года (2002 г.); «Космическая доктрина» президента Обамы (2010 г.); «Стратегия национальной безопасности в космическом пространстве», подготовленная Министерством обороны и Директоратом национальной разведки (2010 г.); «Новая военно-космическая стратегия США» (2011 г.).
В 2010 году Объединённый комитет начальников штабов вооружённых сил США издал концепцию Joint Vision 2010 (концепция «Полного спектра доминирования»). Центральной задачей космической деятельности в ней определено достижение и укрепление безусловного американского военного превосходства и лидирующей роли в космическом пространстве.
В последнее время идёт активная трансформация способов ведения войны, обусловленная, прежде всего, развитием информационных технологий, которые преобразили экономическую и социальную жизнь человечества. Характер войны поменялся радикальным образом и сводится в итоге к постулату: всё, что можно увидеть, можно атаковать, а то, что можно атаковать, – будет уничтожено.
Возник новый вид боевых действий – информационная война, включающая в себя и выведение из строя информационных систем противника.
Особенностью космической стратегии США является ориентация на информационную компоненту использования космоса, так как именно информация многократно повышает эффективность функционирования других систем. США постепенно переносят акцент с укрепления боевой мощи на использование информационного пространства и стремятся к доминированию именно в этой сфере.
Так, «Новая военно-космическая стратегия США» характеризует современный космос как всё более и более переполненный, конкурентный и сложный. В этом документе прямо говорится о том, что вооружённые силы США предпримут любые активные наступательные меры по дезинформации, дезорганизации, сдерживанию и разрушению космической инфраструктуры противника, если она представляет угрозу безопасности США.
В свою очередь, Оперативно-стратегическая концепция США «Крупномасштабные военные операции» предусматривает применение вооружённых сил США и НАТО, в том числе и в форме стратегической воздушно-космической операции (кампании).


Именно с целью реализации положений этих документов создаётся глобальная информационно-навигационная система, которая будет базироваться более чем на двух сотнях космических аппаратов. Эта система уже решает стратегические и оперативно-тактические задачи при ведении разведки, управлении войсками, наведении высокоточного оружия и обеспечении войск связью в любой точке планеты, а в последующем будет участвовать в обеспечении нанесения ударов из космоса по наземным объектам.

 В ближайшие годы глобальная информационно-навигационная система может быть дополнена тысячами разведывательных и ударных беспилотных летательных аппаратов различного назначения и спутниками – инспекторами космического пространства. После интеграции с глобальной системой электронной разведки новая суперсистема будет вполне способна создать эффективное глобальное боевое информационное поле.
Вклад спутниковых систем в решение разведывательных, коммуникационных, радионавигационных и метеорологических задач постоянно растёт.


ЕДИНАЯ СИСТЕМА ВОЕННОЙ СПУТНИКОВОЙ СВЯЗИ И УПРАВЛЕНИЯ США
Системы спутниковой связи играют важную роль в обеспечении надёжного управления вооружёнными силами. Основное назначение систем спутниковой связи заключается в предоставлении органам управления на театре военных действий или в конкретной местности надёжных, защищённых каналов связи (передачи данных) с группировками вооружённых сил, тактическими соединениями, отдельными воинскими частями и каждым солдатом. Основными качествами спутниковой связи, которыми не обладают другие виды связи, являются глобальный охват и способность предоставить каналы связи из любой точки мира в очень короткое время.
Система AEHF после полноценного развёртывания должна стать одним из ключевых звеньев единой информационной системы глобальной связи и управления государственных и военных организаций и основой космической системы обмена данными между субъектами боевых действий на суше и на море, в воздухе и в космосе.
В единую систему военной спутниковой связи и управления США также входят военная система широкополосной спутниковой связи (DSCS/WGS), военная система узкополосной спутниковой связи (UFO/MUOS), военная космическая система ретрансляции данных (SDS) с разведывательных спутников и военная космическая система узкополосной спутниковой связи (TacSat) для ВМС. В единую космическую систему связи и управления включены радиолокационные системы космического базирования (Space Radar-SR) и беспилотные летательные аппараты (БПЛА), системы глобального позиционирования (GPS), космической метеорологической системы, спутниковых систем управления, контроля, связи, компьютерного обеспечения, разведки, слежения и наблюдения (Command Control Communications Computers Intelligence Surveillance Reconnaissance, С4 ISR) за обстановкой на суше, на море, в воздухе и в космосе.
Широкое применение в единой информационной системе глобальной связи и управления США нашли военные спутниковые системы связи Великобритании (Sky Net); Франции (Syracuze); ФРГ (SATCOMBw) и других союзников США.
В состав единой военной спутниковой системы связи и управления США в период мирного и военного времени привлекаются спутники глобальной космической системы ретрансляции (Tracking and Data Relay Satellite System, TDRSS). Всё шире в составе единой системы военной спутниковой связи и управления используются арендуемые Министерством обороны США ресурсы коммерческих систем спутниковой связи Intelsat, SES, Eutelsat, Iridium, Globalstar и других.
Спутниковая связь военного назначения США является основой информационной инфраструктуры вооружённых сил и по состоянию на начало 2013 года включает следующие системы: MILSTAR/AEHF, DSCS/WGS, UFO/MUOS, TacSat и SDS.

КОСМИЧЕСКАЯ СИСТЕМА ЗАЩИЩЁННОЙ СВЯЗИ MILSTAR/AEHF
Космическая система защищённой связи MILSTAR предназначена для управления стратегическими ядерными силами США в условиях ядерной войны. Для этой системы разрабатывались особые меры по обеспечению автономности и живучести космических аппаратов.
С целью высокой защищённости линий связи в системе используется Ка-, К- и V-диапазоны частот. Эти диапазоны частот позволяют формировать узкие направленные лучи, которые, наряду с помехозащищённостью каналов, повышают и скрытность линий связи, поскольку сигналы трудно запеленговать, а значит, и подавить. Использование особых алгоритмов кодирования и обработки сигнала позволяет гарантировать очень высокую защищённость канала связи. Через технические средства спутников передаются разведданные и видеоинформация, осуществляется речевой обмен и проводятся видеоконференции.
Система MILSTAR используется не только для стратегических ядерных сил, но и обеспечивает связь со всеми видами и родами вооружённых сил США.
Орбитальная группировка системы состоит из пяти спутников Milstar (два Milstar-1 и три Milstar-2) на геостационарной орбите. Спутники разработала компания Lockheed Martin.
Спутники Milstar-1 позволяют организовывать 192 низкоскоростных (от 75 до 2400 бит/с) канала связи (44.5 ГГц – на линии вверх и 20.7 ГГц – на линии вниз) и систему перекрёстной связи друг с другом на частоте 60 ГГц. Кроме того, космические аппараты имеют четыре UHF (300 и 250 МГц) канала связи системы AFSATCOM для ВВС США и один UHF (300 и 250 МГц) канал вещания – для ВМС США.
Спутники второго поколения Milstar-2 позволяют организовывать 192 низкоскоростных (от 75 до 2400 бит/с) и 32 среднескоростных (от 4,8 кбит/с до 1,544 Мбит/с) защищённых канала связи в расширенной полосе рабочих частот.
Технические средства системы MILSTAR реализуют следующие функции:
 •  бортовая обработка и коммутация сигналов;
 • автономное управление бортовыми ресурсами;
 • перекрёстное использование спектра (приём сигнала через одну антенну в одном диапазоне и ретрансляция его через другую антенну в другом диапазоне);
 • межспутниковая связь.
Бортовой антенный комплекс способен засекать направление активных преднамеренных помех и временно блокировать или обнулять диаграмму направленности в направлении помехи, сохраняя режим работы в других направлениях без потери связи.
В комплексе технические средства системы обеспечивают адаптивную надёжную и устойчивую защищённую связь между фиксированными, мобильными и портативными терминалами. Эти технические средства освоены и в коммерческих системах персональной спутниковой связи.
По планам, эксплуатация системы MILSTAR заканчивается в 2014 году.
В свою очередь, идущая на замену системы MILSTAR космическая система миллиметрового диапазона AEHF обеспечивает более защищённую (двойной ключ), надёжную, живучую и высокоскоростную, по сравнению с системой MILSTAR, глобальную связь высшего политического и военного руководства США с командованием вооружённых сил, видов и родов войск, командирами стратегических и тактических группировок войск. Система AEHF применяется на всех театрах военных действий, на суше, на море, в воздухе и в космосе в условиях мирного и военного времени, в том числе в условиях ядерной войны.
Система AEHF должна состоять из четырёх (по другим данным, из пяти) основных и одного резервного спутника на геостационарной орбите. Система AEHF совместима с низкоскоростными (от 75 до 2 400 бит/с) и среднескоростными (от 4 800 бит/с до 1,544 Мбит/с) каналами системы MILSTAR, а также имеет новые высокоскоростные (до 8.2 Мбит/с) каналы связи.
Скорость обмена данными в системе AEFH в пять раз превышает скорость обмена в системе MILSTAR, что позволяет передавать пользователям целеуказания и видеоизображение высокого разрешения в реальном времени от беспилотных летальных аппаратов (БПЛА) и спутников дистанционного зондирования Земли (ДЗЗ).
К антенному комплексу с обнулением диаграммы направленности в направлении помехи (система MILSTAR) добавилась обработка сигналов на борту. Последнее обеспечивает защиту и оптимизацию используемых бортовых ресурсов, системную гибкость по отношению к различным потребителям в видах вооружённых сил и другим пользователям, использующим терминалы наземного, морского и воздушного базирования. Кроме того, космические аппараты системы AEHF имеют развитую и надёжную инфраструктуру связи между собой (каждый с двумя соседними) в миллиметровом (V-) диапазоне частот (60 ГГц).

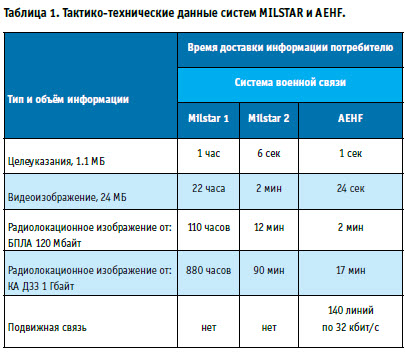

Тактико-технические данные систем MILSTAR и AEHF представлены в таблице 1.


 Система AEHF состоит из трёх сегментов: космического, пользовательского и наземного. Космический сегмент представляет собой орбитальную группировку космических аппаратов на геостационарной орбите с системой межспутниковой связи, обеспечивающей глобальное покрытие. Наземный сегмент управления системой предназначен для управления аппаратами на орбитах, контроля их оперативно-технического состояния и обеспечения планирования и управления системой связи. Этот сегмент строится по схеме многократного резервирования и включает комплекс стационарных и мобильных станций управления. Каналы связи «земля-спутник» используют диапазон 44 ГГц, а каналы «спутник-земля» – диапазон 20 ГГц.



Модуль полезной нагрузки космического аппарата AEFH включает бортовую систему обработки и коммутации сигналов с преобразованием их из диапазона 44 ГГц в диапазон 20 ГГц и антенный комплекс. Обработка сигналов на борту обеспечивает защиту и оптимизацию ресурсов бортового ретранслятора, системную гибкость по отношению к пользователям системы, применяющим терминалы наземного, морского и воздушного базирования.
Антенный комплекс космического аппарата включает следующие элементы:
 • глобальная антенна;
 • две передающие фазированные антенные решётки (ФАР) для работы с портативными терминалами, формирующими до 24-х каналов с временным разделением;
 • приёмная антенна с ФАР;
 • шесть параболических приёмо-передающих антенн на карданном подвесе для формирования региональных лучей;
 • две остронаправленные антенны для тактической и стратегической связи;
 • две антенны межспутниковой связи.
Каждый спутник системы AEHF, используя сочетание ФАР и параболических антенн, формирует 194 региональных луча.
Спутники способны выживать при применении ядерного оружия.
КОСМИЧЕСКАЯ СИСТЕМА ШИРОКОПОЛОСНОЙ СВЯЗИ DSCS/WGS
Система стратегической связи (Defence Satellite Communication System, DSCS) вооружённых сил США обеспечивает связью высшее военно-политическое руководство, объединённые и специальные командования с объединениями, соединениями, частями (до уровня бригады) и объектами вооружённых сил видов и родов войск США. Кроме того, система решает задачи передачи дипломатической, разведывательной и государственной информации, включая обмен данными между автоматизированными системами управления различных уровней и их элементами.
В составе группировки насчитывается восемь спутников (шесть рабочих космических аппаратов DSCS-3B и два – в резерве) на геостационарной орбите.
Космические аппараты серии DSCS-3 обеспечены более надёжной защитой от электромагнитного излучения ядерного взрыва, чем космические аппараты первых двух серий, и имеют на борту широкополосную, помехозащищённую аппаратуру связи. Кроме того, они оснащены защищённой системой телеметрии и приёма-передачи команд управления спутником, которая рассчитана на быструю перестройку в случае постановки преднамеренных помех. Пропускная способность одного космического аппарата составляет от 100 до 900 Мбит/с.
В состав модуля полезной нагрузки спутника входят:
 • шесть независимых транспондеров и один одноканальный транспондер;
 • три приёмных антенны (два рупора с зоной покрытия всей видимой части Земли и одна перенацеливаемая антенна);
 • пять передающих антенн (два рупора с зоной покрытия всей видимой части Земли, две перенацеливаемые антенны и одна параболическая антенна высокого усиления в карданном подвесе).
Модуль полезной нагрузки спутников этой серии работает в X-диапазоне: 7900–8400 МГц на приём и 7250–7750 МГц – на передачу. Мощность транспондеров – 50 Вт. Полоса пропускания каналов – от 50 до 85 МГц. Для управления космическим аппаратом и передачи телеметрии используются S- и X-диапазоны.
В связи с увеличением трафика данных при предоставлении услуг магистральной связи и новых видов услуг для вооружённых сил в зонах Тихого, Атлантического, Индийского океанов и континентальной части США руководство страны в 2001 году приняло решение о разработке новой национальной широкополосной спутниковой системы связи нового поколения (Wideband Global Satcom, WGS). Поэтому космические аппараты системы DSCS заменяются на спутники системы WGS, которая будет состоять из шести аппаратов.
Спутники системы WGS создаются на базе платформы BSS-702 компании Boeing мощностью 13 кВт и сроком активного существования – 14 лет.
Запуск первого спутника WGS произведён в 2007 году, ещё двух – в 2009 году, в январе 2012 года запущен спутник WGS-4. Запуск спутника WGS-5 запланирован на начало 2013 года, а WGS-6 – на лето того же года.
Модуль полезной нагрузки космического аппарата WGS включает несколько десятков транспондеров и антенный комплекс. Антенный комплекс может формировать 19 независимых зон покрытия и имеет в своем составе:
 • глобальную антенну Х-диапазона (8/7 ГГц);
 • передающие и приёмные фазированные антенные решётки, формирующие в Х-диапазоне 8 зон покрытия;
 • восемь узконаправленных и две зональные параболические приёмо-передающие антенны на карданном подвесе для формирования 10 лучей в К- и Ка- диапазонах (40/20 ГГц и 30/20 ГГц).
Диапазон 30/20 ГГц предназначен для глобальной службы вещания системы (Global Broadcast System, GBS). Глобальная спутниковая система широкополосного вещания GBS осуществляет передачу видео, геодезической и картографической информации, а также метеоданных и других сведений для соединений, частей всех видов вооружённых сил США. Спутниковая приёмная аппаратура системы GBS работает в Ка-диапазоне (30 ГГц) и имеет четыре канала связи со скоростью передачи данных 24 Мбит/с. Передача данных по линии вниз осуществляется в Ка-диапазоне (20 ГГц).
Пропускная способность космического аппарата WGS за счёт применения устройств коммутации каналов, средств частотного, пространственного и поляризационного разделения сигналов и при использовании аппаратуры GBS составляет от 2.4 Гбит/с до 3.6 Гбит/с.
Для управления целевой нагрузкой спутников WGS в вооружённых силах США создано четыре армейских Центра управления связью, каждый из которых может одновременно управлять приёмом-передачей данных через три спутника.
Центр управления полётом спутников один, его наземные средства работают в S-диапазоне.
После начального развёртывания системы WGS и запуска первого спутника системы AEHF Министерство обороны США приняло решение о свёртывании работ по трансформируемой системе спутниковой связи (Transformational Satellite Communications System, TSAT).
КОСМИЧЕСКАЯ СИСТЕМА УЗКОПОЛОСНОЙ СПУТНИКОВОЙ СВЯЗИ UFO (MUOS)
Система спутниковой связи UFO (FLTSATCOM на первом этапе) создавалась ВМС США для обеспечения связи береговых центров с надводными и подводными объектами, авиацией флота и циркулярного оповещения сил флота по специальному каналу. В настоящее время система UFO является основной системой тактической мобильной связи вооружённых сил США в дециметровом диапазоне. Она широко используется Министерством обороны, Государственным департаментом, президентом США и стратегическим командованием для управления оперативным и тактическим звеньями всех видов вооружённых сил.
Рабочая зона системы охватывает континентальную часть США, Атлантический, Тихий и Индийский океаны.
На начало 2013 года орбитальная группировка системы включала девять космических аппаратов UFO (восемь основных и один резервный) в четырёх орбитальных позициях и 2 спутника FLTSATCOM на геостационарной орбите. Спутники UFO разработаны на основе платформы BSS-601 компании Boeing. Срок активного существования космического аппарата – 14 лет.
 На всех космических аппаратах установлено 11 твердотельных усилителей УВЧ-диапазона. Они обеспечивают 39 каналов связи с суммарной полосой пропускания 555 кГц и 21 узкополосный канал звуковой связи полосой пропускания 5 кГц каждый, 17 ретрансляционных каналов с шириной полосы по 25 кГц и канал флотского вещания с шириной полосы 25 кГц.
Последние три спутника системы UFO оснащены аппаратурой службы глобального вещания GBS. Эти комплекты состоят из 4-х транспондеров мощностью по 130 Вт, работают в Ka-диапазоне (30/20Ггц) и обладают пропускной способностью 24Мбит/с. Таким образом, комплект GBS на одном спутнике обеспечивает передачу 96 Мбит/с.
На замену системы UFO в настоящее время приходит перспективная система узкополосной связи (Mobile User Objective System, MUOS). Разработка и производство спутниковой системы связи MUOS возложено на компанию Lockheed Martin. В состав системы MUOS будет входить пять спутников (один резервный) на геостационарной орбите, центр управления полётом и центр управления сетью связи. Каждый спутник MUOS обладает пропускной способностью восьми спутников UFO.
В состав первичной конфигурации системы связи войдут наземный комплекс управления и два спутника MUOS, первый из которых запущен 24 февраля 2012 года. Срок развёртывания системы первого этапа в полном составе – лето 2013 года.
Спутники MUOS разработаны на основе платформы А2100 компании Lockheed Martin. Срок активного существования космического аппарата – 14 лет.
Система MUOS создаётся с применением ключевых технологий гражданской спутниковой связи и значительно улучшает возможности военной связи, предоставляя мобильным пользователям (от стратегического звена до отдельного пехотинца) в реальном масштабе времени телефонную связь, услуги по передаче данных и видео. Система ориентирована на применение создаваемых единых пользовательских терминалов проекта «Объединённые тактические радиосистемы» (Joint Tactical Radio Systems, JTRS), совместимых с системой UFO.
Спутники работают в УВЧ-, Х- и Ка-диапазонах. Система обеспечит узкополосные каналы военной связи и передачу данных со скоростью до 64 кбит/с. Общая скорость каналов связи спутника – до 5 Мбит/с, что в 10 раз выше, чем у системы UFO (до 400 кбит/с).
Полезная нагрузка космического аппарата MUOS позволяет более эффективно использовать выделяемый диапазон частот, для чего в системе будет реализован многостанционный доступ с выделением каналов по требованию. Благодаря использованию современных методов цифровой обработкой сигналов, новых способов модуляции и помехоустойчивого кодирования, система связи будет иметь более высокие надёжность, защищённость, помехоустойчивость и эффективность организации связи.
Важнейшими требованиями, предъявляемыми к новой системе, являются: обеспечение гарантированного доступа, связь в движении, способность формировать различные по назначению и конфигурации сети связи, объединённое взаимодействие сетей связи разнородных сил, глобальный охват, режим вещания и связь в приполярных районах, возможность использования малогабаритных портативных абонентских терминалов.
КОСМИЧЕСКАЯ СИСТЕМА УЗКОПОЛОСНОЙ СПУТНИКОВОЙ СВЯЗИ ВМС США TACSAT
В 2005 году для того, чтобы сделать систему военной спутниковой узкополосной связи глобальной, в США было принято решение о создании экспериментальной системы связи на эллиптических спутниках.
В сентябре 2011 года с этой целью запущен экспериментальный спутник TacSat-4. Орбита космического аппарата – эллиптическая с перигеем 850 км, апогеем 12 тыс. 50 км и наклонением плоскости орбиты – 63,4 град. TacSat-4 – экспериментальный спутник разведки и связи, спроектированный научно-исследовательской лабораторией ВМС США и лабораторией прикладной физики Университета Джона Хопкинса при участии компаний Boeing, General Dynamics и Raytheon. Вес – 460 кг, диаметр антенны – 3,8 м.
Назначение космического аппарата: обеспечение глобальной защищённой помехоустойчивой связи с подразделениями на поле боя (связь на «ходу» – communication on the move, COTM); обнаружение подводных лодок противника; доведение до подразделений морской пехоты и кораблей ВМС США результатов оценки обстановки и боевых приказов в условиях сильного противодействия радиотехнических средств противника.
Спутник обеспечивает до 10 каналов узкополосной связи (от 2.4 до 16 кбит/с) в диапазоне UHF (300 и 250 МГц).
На спутнике TacSat-4 также имеется аппаратура системы MUOS с шириной полосы пропускания 5 МГц для приёма-передачи данных через спутники MUOS на ГСО.
Испытания и эксплуатация космического аппарата TacSat-4 позволит ВМС США определить будущую потребность в спутниках на высокой эллиптической орбите, действующих в системе геостационарных спутников.

ИСПОЛЬЗОВАНИЕ ГРАЖДАНСКИХ СПУТНИКОВ СВЯЗИ В ВОЕННЫХ ЦЕЛЯХ
Сегодня вооружённые силы США наряду с тем, что тратят большие средства на создание собственных систем космической связи, все чаще и охотнее используют для связи и сбора разведывательных данных коммерческие спутники. В условиях ограничения роста военных бюджетов и продолжающегося мирового кризиса правительственные и военные структуры США и стран НАТО всё чаще используют ресурсы коммерческих космических аппаратов, которые значительно дешевле специализированных военных систем спутниковой связи.
Самостоятельность развития военных и гражданских систем космической связи в значительной степени искусственна, поскольку основным определяющим их облик требованием является возможность их эксплуатации в космическом пространстве. Относительно недавно пришло понимание целесообразности создания космических систем двойного назначения. Двойное назначение предполагает проектирование системы с учётом её применения для решения как гражданских, так и военных задач. По мнению экспертов, это способствует удешевлению производства космических аппаратов. Кроме того, совместное применение военных и гражданских спутниковых систем существенно повышает устойчивость связи на театре военных действий.
Яркой иллюстрацией влияния военных структур на использование коммерческих спутников во время военных конфликтов является известный инцидент во время войны НАТО с Югославией. Во время боевых действий в конце 1990-х годов коммерческий спутниковый оператор Eutelsat выключил трансляцию Югославского национального телевидения через спутники HotBird.
Аналогичные отключения национального телевидения Ливии и Сирии были проведены спутниковыми операторами Eutelsat (европейский оператор), Intelsat (оператор США) и Arabsat (за которым стоят государства Бахрейн и Саудовская Аравия).
В октябре 2012 года спутниковые операторы Eutelsat, Intelsat и Arabsat прекратили трансляцию всех иранских спутниковых каналов после решения Европейской комиссии в рамках экономических санкций. В октябре-ноябре 2012 года новостные программы канала Euronews, транслируемые через спутники Eutelsat, подвергались помехам.
В США отработаны механизмы передачи гражданским ведомствам информации, полученной от военных космических систем, а также механизмы привлечения гражданских и коммерческих космических систем для решения военных задач. Вооружённые силы США и НАТО в Афганистане и Ираке широко используют коммерческие спутниковые системы Iridium, Intelsat, Eutelsat, SES и другие. Продолжают с наибольшим ежегодным градиентом (GAGR) среди других применений возрастать в последние годы государственные (военные) заказы у компании Eutelsat, которые в 2011 году составили 10% от общих доходов компании.
Компании SES (Люксембург) и Intelsat создали отдельные подразделения по работе с военными клиентами, и доходы от военных заказов в их общих доходах в 2011 году составили 8% и 20% их годовой выручки, соответственно.
Компания Intelsat инвестировала средства в создание полезных нагрузок UFH-диапазона спутников Intelsat 14, Intelsat 22, Intelsat 27 и Intelsat 28. Один из них (Intelsat 22) создан для Минобороны Австралии, а ещё три – для правительственных, включая военное ведомство, организаций США.
На запущенном 23 ноября 2009 года спутнике Intelsat 14 в интересах Минобороны США был установлен Internet-маршрутизатор (Internet Router in Space, IRIS), физически объединяющий сети передачи данных Минобороны США. В марте 2012 года произведён запуск спутника Intelsat 22, на котором в интересах Минобороны Австралии в составе полезной нагрузки установлено 18 каналов узкополосной связи (25 кГц) в диапазоне UHF (300 и 250 МГц). Эти каналы будут использовать наземные, морские и воздушные силы Австралии для мобильной связи. Минобороны Австралии приобретает всю ёмкость диапазона UFH и может использовать её по своему усмотрению, в том числе для продажи другим потребителям.
Космический аппарат Intelsat 27 планируется к запуску в 2013 году и создаётся компанией Boeing на базе платформы BSS-702MP. На этом спутнике в интересах Минобороны США в составе полезной нагрузки установлено 20 каналов узкополосной связи (25 кГц) в диапазоне UHF (300 и 250 МГц). Полезная нагрузка в диапазоне UHF аналогична полезной нагрузке военного спутника связи UFO-11 и предназначена для работы в защищённых низкоскоростных системах военной связи типа UFO и MUOS.
В сентябре 2011 года на борту спутника SES 2 компании SES выведена первая стандартизованная дополнительная полезная нагрузка для дистанционного зондирования Земли – датчик CHIRP (Commercially Hosted Infrared Payload – коммерческий датчик инфракрасного излучения в составе полезной нагрузки). CHIRP создан по заказу ВВС США для обнаружения пусков ракет и установлен компанией Orbital Sciences Corporation на спутник SES 2. Успешные испытания CHIRP открывают дальнейшие перспективы создания систем глобального оперативного обзора Земли на базе малогабаритных полезных нагрузок, устанавливаемых в качестве попутного груза на борту космического аппарата в составе спутниковых систем глобальной связи.
В настоящее время SES проводит работу с правительственными и военными структурами ряда стран мира об использовании ёмкости спутников компании на театрах военных действий и включении в состав строящихся спутников дополнительных полезных нагрузок (связных и CHIRP) для военного и специального применения. Правительство США и Минобороны США в ближайшие несколько лет останутся одним из важнейших заказчиков компании SES.
Правительства европейских стран в ближайшем будущем планируют существенно увеличить использование космических аппаратов компании SES в интересах организации военной и специальной связи для обеспечения повседневной деятельности войсковых и иных структур в зонах напряжённости и военных конфликтов (Афганистан, Иран, Ближний Восток и т.п.).
Компания Telesat создаёт полезную нагрузку X-диапазона спутника Anik-G с учётом будущего использования её ёмкости военными.
Компании Telesat и Intelsat активно инвестируют средства в создание полезных нагрузок X-, UHF- и Ка-диапазонов, потому что эти диапазоны наиболее активно используются военными. Данный сегмент рынка спутниковых услуг является одним из самых быстрорастущих в мире. США, страны НАТО и страны союзнического альянса международных вооружённых сил, выполняющих военные и миротворческие задачи в Ираке, Афганистане, Северной Африке и Азии, активно арендуют ёмкость коммерческих (гражданских) спутников связи и вещания для обеспечения миротворческих операций и операций на театрах военных действий.
Кроме того, спрос на данный вид услуги спровоцирован принятием на вооружение доктрины, предполагающей активное использование систем видеонаблюдения (космического и наземного) и беспилотных летательных аппаратов в ходе операций вооружённых сил.
В США уже отработаны механизмы передачи гражданским ведомствам информации, полученной от военных космических систем, а также механизмы привлечения гражданских и коммерческих космических систем для решения военных задач. Минобороны США получает большой объём информации от гражданских спутников дистанционного зондирования Земли (ДЗЗ), геодезии и метеорологии.
Военные структуры США используют более 20% информации, получаемой от системы ДЗЗ гражданского назначения США, Франции и Японии.
Картографическое управление Минобороны США является вторым после Министерства сельского хозяйства ведомством по числу закупаемых снимков, полученных с космического аппарата ДЗЗ. Организовано также взаимодействие ведущих координаторов разработки новых технологий военных и гражданских ведомств (DARPA, NASA и др.) в форме совместных проектов и двусторонних соглашений о координации работ в области новых технологий. США занимают лидирующее положение по использованию военных космических систем в гражданских целях и коммерческих спутников в целях военных.
В последнее время тенденция использования гражданских (коммерческих) космических систем в военных целях усиливается. Например, в ходе военной операции США в Ираке и Афганистане до 80% военных коммуникаций на театре боевых действий обеспечивалось коммерческими спутниковыми системами (Iridium, Intelsat и др.). Около трети из 30 тысяч выпущенных по Ираку снарядов и бомб управлялось с помощью спутниковой системы глобального позиционирования GPS.
Потенциальными кандидатами для спутников – носителей полезных нагрузок ДЗЗ являются космические аппараты системы глобальной мобильной связи IRIDIUM NEXT (запуск космического аппарата в 2014 году). Преимущества попутных полезных нагрузок – радикальное снижение их стоимости, даже по сравнению с малогабаритными аппаратами.
Новая тенденция оформилась и организационно. В 2011 году в США сформирован Hosted Payload Alliance (альянс попутных полезных нагрузок) – некоммерческая организация, объединяющая разработчиков, владельцев полезных нагрузок и операторов.

[свернуть]

ВЫВОДЫ
1.Системы военной спутниковой связи США объединены в единую глобальную спутниковую систему широкополосного вещания GBS, осуществляющую передачу всех типов данных и информации для соединений, частей и военнослужащих всех видов вооружённых сил. В системе GBS реализована иерархическая система адресации с автоматической адресной реконфигурацией, а также прямые соединения и подключение единых пользовательских терминалов типа JTRS.
2.В ближайшее время в вооружённых силах США любое соединение или подразделение, каждый военнослужащий, предмет военного снаряжения или вооружения будут иметь свой уникальный адрес. Этот адрес позволит в режиме реального времени отслеживать положение и состояние всех элементов обстановки – формировать единую цифровую картину боевого пространства с необходимыми мерами информационной безопасности. В целях дезинформации противника эти адреса можно будет изменять.
3.В вооружённых силах США осуществляется интеграция спутниковых систем связи, навигационной спутниковой системы, геодезической спутниковой системы, космической метеорологической системы, системы предупреждения о ракетном нападении, системы дистанционного зондирования Земли и спутниковых и авиационных систем разведки в единую спутниковую сеть. Единая спутниковая сеть будет включать более двухсот спутников военного, двойного и гражданского назначения, привлекаемых для обеспечения боевых операций на театре военных действий.
4.В условиях ограничения роста военных бюджетов и продолжающегося мирового кризиса правительственные и военные структуры США и стран НАТО всё чаще используют ресурсы коммерческих космических аппаратов, которые значительно дешевле специализированных военных систем спутниковой связи.
Александр Крылов, эксперт, директор Центра космической связи «Сколково», филиала ФГУП «Космическая связь», кандидат технических наук.
 Константин Крейденко, редактор журнала «Вестник ГЛОНАСС».

[Прол]

Картинки не имеют отношения к новым спутникам, неужели трудно было найти нормальные фотографии и не дезинформировать народ?

[Брабонт]

U.S. Air Force Targets 2016 for CHIRP Follow on

WASHINGTON — Following a funding-driven decision by U.S. Air Force leaders to decommission an experimental missile-warning sensor hosted aboard a commercial satellite, the service hopes follow-on technology will be ready for a flight demonstration in 2016, a service spokesman said.
In December, the Air Force announced it was ending the pioneering Commercially Hosted Infrared Payload (CHIRP) mission that launched in September 2011.
CHIRP was installed and launched into orbit aboard the SES-2 telecommunications satellite owned by fleet operator SES of Luxembourg. Industry officials held up the mission as a successful pathfinder that will help lead to an increase in government use of excess payload capacity aboard commercial satellites.
The CHIRP contract was extended three times to include additional demonstrations of the sensor's wide field-of-view staring capabilities.
In a written response to questions, Hien Vu, a spokesman for the Air Force's Space and Missile Systems Center, said the decision to decommission the sensor saved the service $36 million.
The Air Force is now focusing on the CHIRP follow-on. In August, the service issued a request for information for a prototype wide-field-of-view staring sensor payload to be hosted aboard a yet-to-be-selected commercial communications satellite. As envisioned, the mission will have a three- to five-year mission life and cost less than $42 million.
"The Air Force is pursuing Wide Field-of-View options to include another flight demonstration in 2016 to inform future architecture decisions," Vu said in an email. "The Air Force is in the early design phase for multiple payload designs."
A formal request for proposals is expected in March, according to the August announcement.

[Liss]

Появился 16-й выпуск Европейского классификатора. Считаем, кто куда переместился :-)
http://www.astrobrock.com/ESA/ESAclassification_Issue16_.pdf

[G.K.]

Супер, спасибо! Щас глянем.

[Ded]

Liss пишет:
Появился 16-й выпуск Европейского классификатора. Считаем, кто куда переместился
   http://www.astrobrock.com/ESA/ESAclassification_Issue16_.pdf

Интересный документ, посмотрю.
Но после беглого просмотра возникают вопросы, например наклонение "Экспресса-АМ5"

[G.K.]

Итак, сводку по дрейфующим, вибрирующим либрирующим объектам не привожу. Она большая и не совсем информативная.

А дальше есть интересные вещи:
В пункте 4.7 ( спутники с неопределённым статусом) население сменилось полностью: вместо двух (4 и 6) Вортексов там оказались: второй muos, DSP F16 и DSCS III F14.
Население пункта 4.8 ( неопознанные объекты, не привязанные к конкретным пускам) не изменилось.
В пункте 4.9 ( некатологизированные неконтролируемые объекты ) появился новый "жилец", теперь их 6 штук. Новичком является апогейник от пуска GOES 7.
Население пункта 4.10 ( неконтролируемые объекты, не внесённые в каталог USSTRATCOM*) число объектов не изменилось.

* Люди, какое щас общепринятое название этого заведения? NORAD'ом обзывать вроде неправильно, по каждый раз писать или произносить этого слонопотама уже нет никаких сил.

Как-то так.

[Старый]

"Юстратком".

[G.K.]

Старый пишет:
"Юстратком".

Да это понятно. Но должно же быть жаргонное название, уж больно длинная аббревиатура.
