Ангара-А5В

[frigate]

Дмитрий В. пишет:

Большой пишет:
для любителей точных цифр.

Для 3-й криогенной ступени выбрали 2 двигателя тягой 40 или 45 тс.

Можно сравнить с моими расчетами:

Дмитрий, есть надежда что РД-191М форсируют до 220 тс, а на 3-й ступени будет кластер из 2-4 РД-0150 с тягой до 77 тс      Так что "осетр" будет слегка поменьше.

[m-s Gelezniak]

Дмитрий Инфан пишет:

Старый

пишет:
Во:


Вот до чего может довести нищета и жадность.

"Союз" без "морковок" тоже не выглядит эстетично. Но это не мешает ему нормально летать.

Нарисуйте рядом. поймёте.
ЦБ Союза усиливали.

[m-s Gelezniak]

Sаlyutman пишет:
Вот назначат Медведева Главным по ракетам, а "Ангара" - лично его детище, так и вся болтовня по поводу альтернативных или "правильных" вариантов сойдёт на нет за отсутствием таковых.

Ну как манимум будет кого сажать.

[Андрей Суворов]

m-s Gelezniak пишет:

Андрей Суворов пишет:

Старый

пишет:
Вот до чего может довести нищета и жадность.

У семёрки после сброса морковок пропорции примерно такие же: диаметр керосинового бака 2050 мм, а кислородного, в самом толстом месте, почти 3 метра, ну и, над третьей ступенью диаметром 2660 мм стоит ариановский обтекатель диаметром 4 метра.

Длина Этого 70 метров. В стыке - 2,9.
Размеры Союза вы знаете.
Тяга порядка 160-180 тонн. управление соплом дв.
Сравнивайте с Союзом.

С учётом того, что у Союза-У жёсткая программа выведения и угол атаки в разЫ больше - гуано вопрос. Правда, у Союза-У обтекатель только трёхметровый.
Собственно, усилия на стыке для этой сардельки могут быть и меньше, если правильно подобрать программу выведения. Управление не важно чем, малыми камерами или большой, управляющие моменты - вот альфа и омега.
Ну а диаметр важен не стыка, шпангоут можно и усилить, а самого узкого места. А оно у "Семёрки" - 2050 мм. А устойчивость при работе на изгиб пропорциональна кубу диаметра, так что, (2,9/2,05)^3=2,83 - достат. кол.

[Sаlyutman]

m-s Gelezniak пишет:
Ну как манимум будет кого сажать.

Медведева?

[m-s Gelezniak]

Андрей Суворов пишет:

m-s Gelezniak

пишет:

Андрей Суворов пишет:

Старый

пишет:
Вот до чего может довести нищета и жадность.

У семёрки после сброса морковок пропорции примерно такие же: диаметр керосинового бака 2050 мм, а кислородного, в самом толстом месте, почти 3 метра, ну и, над третьей ступенью диаметром 2660 мм стоит ариановский обтекатель диаметром 4 метра.

Длина Этого 70 метров. В стыке - 2,9.
Размеры Союза вы знаете.
Тяга порядка 160-180 тонн. управление соплом дв.
Сравнивайте с Союзом.

С учётом того, что у Союза-У жёсткая программа выведения и угол атаки в разЫ больше - гуано вопрос. Правда, у Союза-У обтекатель только трёхметровый.
Собственно, усилия на стыке для этой сардельки могут быть и меньше, если правильно подобрать программу выведения. Управление не важно чем, малыми камерами или большой, управляющие моменты - вот альфа и омега.
Ну а диаметр важен не стыка, шпангоут можно и усилить, а самого узкого места. А оно у "Семёрки" - 2050 мм. А устойчивость при работе на изгиб пропорциональна кубу диаметра, так что, (2,9/2,05)^3=2,83 - достат. кол.

У Союза-2 уже нет.
Только  больше.См массы и плечи И дело не в непосредственно стыке а в стенках УРМа. И продольных изгибающих моментах. Прочнисты и динамики там много накидают.сравните голову 7, 37.5т плюс водородник который тоже будет "играть"
Сколько теряют на изгибе и продольных от уравляющего момента см блоки "А" Энергии.

[Штуцер]

Виктор Зотов пишет:

Штуцер пишет:

Старый пишет:
Нарисуйте кто-нибудь как это будет выглядеть после сброса боковых УРМов. Пусть народ ужаснётся.

В чем ужас?

Несуразность конструкции видна даже непрофессионалам.

Профессионалам видна несуразность суждений и отсутствие технических аргументов.  В чем ужас?

[Reader]

Они априорно думают, что прочнисты и управленцы в ГКНПЦ - идиоты, отсюда все и происходит.
А это не так

[Александр Ч.]

frigate пишет:

Дмитрий В. пишет:

Большой пишет:
для любителей точных цифр.

Для 3-й криогенной ступени выбрали 2 двигателя тягой 40 или 45 тс.

Можно сравнить с моими расчетами:

Дмитрий, есть надежда что РД-191М форсируют до 220 тс, а на 3-й ступени будет кластер из 2-4 РД-0150 с тягой до 77 тс    Так что "осетр" будет слегка поменьше.

А мне вот интересно, будет ли там рулевик, который можно будет использовать в качестве маршевого.

[Reader]

Рулевиков нет.
1,2-я плюс минус 8 градусов
3-я плюс минус 6 градусов

[Штуцер]

Reader пишет:
Они априорно думают, что прочнисты и управленцы в ГКНПЦ - идиоты, отсюда все и происходит.
А это не так

Ждем поклевок.

[Старый]

Reader пишет:
Они априорно думают, что прочнисты и управленцы в ГКНПЦ - идиоты, отсюда все и происходит.

Увы, такие конструкции это проблема не прочности и управляемости.

[Штуцер]

Старый пишет:
Увы, такие конструкции это проблема не прочности и управляемости.

Вот и первая поклевка. А Вы, значится, прочнист и управленец.

[Старый]

Sаlyutman пишет:

Владимир Шпирько пишет:
Вообще это наши деньги. Это наши налоги и платим мы за "Ваши фантазии"

Ваших денег хватит разве что на бумагу для принтера на пару недель работы.

Можно подумать хруничевские изобретатели и их начальники делают это за свои деньги.

[Штуцер]

Надоели эти понтерские разгоаоры о "моих деньгах". Старый, Вы сколько налогов платите в месяц?

[Старый]

Штуцер пишет:
Надоели эти понтерские разгоаоры о "моих деньгах". Старый, Вы сколько налогов платите в месяц?

При чём тут я? Я ни разу не говорил о моих деньгах.
А вот сколько налогов платят хруничевские изобретатели?

[Старый]

Андрей Суворов пишет:
У семёрки после сброса морковок пропорции примерно такие же: диаметр керосинового бака 2050 мм, а кислородного, в самом толстом месте, почти 3 метра, ну и, над третьей ступенью диаметром 2660 мм стоит ариановский обтекатель диаметром 4 метра.

Можем проверить


Если с масштабом перепутал - поправь. Но пропорции сохранены, если конечно Брюгге не накосячил.
Заметь: Союз и Титан с разгонным блоком. Боюсь представить как будет выглядеть А-5В ещё и с водородным РБ.

[Старый]

Старый пишет: Боюсь представить как будет выглядеть А-5В ещё и с водородным РБ.

Оказывается вот как:

[Штуцер]

Старый пишет:

Штуцер пишет:
Надоели эти понтерские разгоаоры о "моих деньгах". Старый, Вы сколько налогов платите в месяц?

При чём тут я? Я ни разу не говорил о моих деньгах.
А вот сколько налогов платят хруничевские изобретатели?

Они потребляют налоги. Сколько платят, не имеет значения. Так с Вашими налогами как, в кусты?

[Старый]

Статья Коптева/Кузнецова.
http://vpk-news.ru/articles/26713

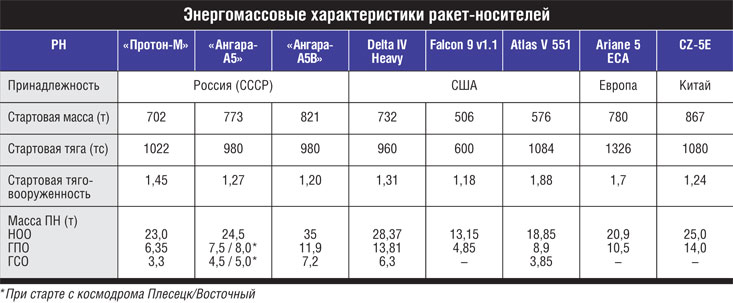

Сравнительная таблица РН из этой статьи:


Обратите внимание: ПН на ГСО Ангары-А5 из Плесецка уже 4.5 тонны. Не Ангары-5В и не на ГПО а Ангары-А5 на ГСО. Из Плесецка.

Какие мнения? Опять скажете что я оскорбляю Коптева?
