Н1М ,май 1969.

[WkWk]

Так идеи, или что-то на основании документов?

На основании документов можно несколько вариантов построить. Визуализация позволяет отбросить негодные...

Как же моделировать без общего объема?
Соотношение объемов известно для каждой пары.

Так соотношение объёма баков известно, а вот как они заполнены не так важно...

[Штуцер]

а вот как они заполнены не так важно...

вот как?
Это что, универсальное изделие?
Вообще то я работал с несколькими машинами, где баки заправлялись не полностью.

[WkWk]

вот как?

Вот так...  Мы пытаемся восстановить примерный вид изделия по нескольким имеющимся размерам.  Если мы знаем объём одного бака, то по требуемому соотношению примерно узнаем объем другого. И все...

[Штуцер]

Мы пытаемся

Вот это мне уже не нравится.
Кто это мы и зачем ваши домыслы в конкретной теме.
Вы откройте тему
"Мы пытаемся...." и пытайтесь на здоровье.
Здесь факты.

[WkWk]

Не нравится - не читайте. Дело то простое....

[WkWk]

Сравним две документа по блоку Б


 Описан один и тот же блок Б и одни и те же размеры баков. Однако в одном документе сферический бак с цилиндрической вставкой для горючего, а в другом - для окислителя...

[WkWk]

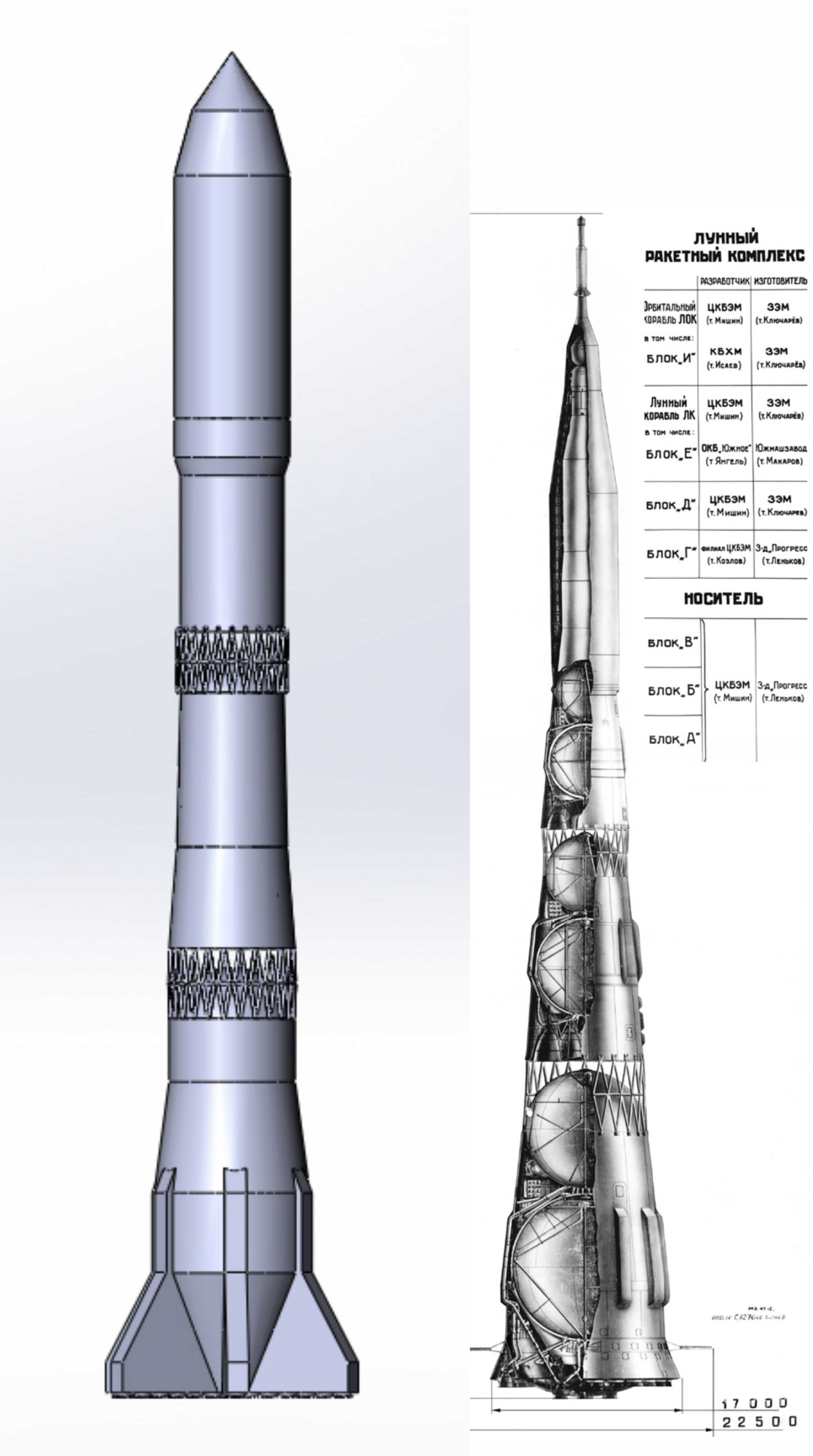

 Ну вот как то примерно так Н-1М должна выглядеть по описанию в отчете. Размер головного обтекателя от балды, так как там его нет.
 Но длинна выходит под 150 метров. Диаметр понизу 22 500 мм и на стартовый стол Н-1 это точно не встанет. Наверно и транспортный агрегат новый нужен.
 В общем эта Н-1М от обычной Н-1 отличается как Ту-22М от Ту-22

[Андрюха]

Так я давно говорил что Н1М, это даже не модификация Н-1, а новая, другая РН

[WkWk]

Это как я понимаю совсем другой вариант. К проектам 65 года он отношения видимо совсем не имеет...

[Дмитрий В.]

Картинки Н-1М (1965г.) из Вэйда: http://www.astronautix.com/n/n1.html

[Дмитрий В.]

 Ну вот как то примерно так Н-1М должна выглядеть по описанию в отчете. Размер головного обтекателя от балды, так как там его нет.
 Но длинна выходит под 150 метров. ...

По ощущениям, длина метров 120 (плюс-минус), с учётом длины Н-1 (105 м).

[WkWk]

Я по Ветрову и Шубину пытался как то прикидывать....

[WkWk]

 Ну вот как то примерно так Н-1М должна выглядеть по описанию в отчете. Размер головного обтекателя от балды, так как там его нет.
 Но длинна выходит под 150 метров. ...

По ощущениям, длина метров 120 (плюс-минус), с учётом длины Н-1 (105 м).

Да - даже чуть меньше 120 метров, это я ошибся...

[Дмитрий В.]

Я по Ветрову и Шубину пытался как то прикидывать....

Почему 24 двигателя на блоке А? Н-1М- это проработка 1965 г., когда ЖРД уже было 30.

[WkWk]

Почему 24 двигателя на блоке А? Н-1М- это проработка 1965 г., когда ЖРД уже было 30.

А у Ветрова вроде 24...  Ощущение что они хотели вернуться к 24, повысив тягу до 250 тонн....

[Дмитрий В.]

Почему 24 двигателя на блоке А? Н-1М- это проработка 1965 г., когда ЖРД уже было 30.

А у Ветрова вроде 24...  Ощущение что они хотели вернуться к 24, повысив тягу до 250 тонн....

Тягу 7500 тс невозможно получить на 24 ЖРД

[Дмитрий В.]

24 ЖРД на блоке А были забыты уже в 1964 году.

[WkWk]

Давно делал и уже не помню....

[Андрюха]

По водородным двигателям эпохи Н-1. Там немного и про блок М (8-мидвигательный вариант).

Усовершенствованный РКК из таблицы 2 соотносится с вариантом В-IV. Но очень смущает сам ЛК этого варианта, а в частности длительность в 30 суток в нём. Не предусматривалась ли в этом варианте предварительная доставка какого-нибудь жилого модуля с запасами СОЖ на 30 суток?
Т.е. по схеме Л-5, но  носителем с водородным только блоком Г?

[WkWk]

Но очень смущает сам ЛК этого варианта, а в частности длительность в 30 суток

Вообще экспедиция длинной 30 суток из которых половина будет ночью - идея так себе наверно...
