STSAT 2B = KSLV1 (Naro 1) - 10.06.10 12:01 ЛМВ - Naro-авария

[Bell]

http://www.inright.ru/news/id_2146/

Южная Корея приняла решение воспользоваться услугами индийской космической отрасли. Соглашение между сторонами было подписано еще в январе, но окончательное решение было принято после второго неудачного старта ракеты KSLV-1 в июне текущего года.

О как!  :roll:
Русским ракету испытали, теперь индусам будут испытывать?

Не, судя по исходному сообщению там просто договорились о запуске корейского спутника индийской ракетой:
http://www.spacedaily.com/reports/ROK_Agrees_To_India_Space_Launch_Use_Suggestion_999.html

[Pavel]

И находится (штатное место установки) она...

Там герметичные контейнеры. К чему они там наверху крепятся, я не знаю. Но на "Ангаре" их там не будет.

Ессно, и бортовой источник питания на 1ст. свой? Тогда по каким признакам СУ сформировала АВД?

Да, источник питания там свой. Говорят, что между российской и корейской СУ имеется двунаправленный информационный обмен. Так что АВД вполне могло сформироваться и по сигналам с корейской СУ.

А они точно наверху? СУ УРМ ведь упрятана в боковой цилиндрический бак (аля ранние Атласы)

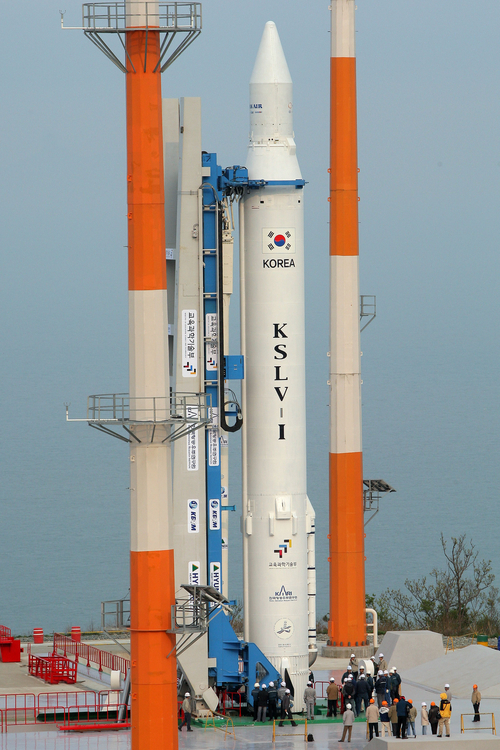

На фотках КСЛВ этот цилиндр хорошо видно

[ZOOR]

А они точно наверху? СУ УРМ ведь упрятана в боковой цилиндрический бак (аля ранние Атласы)
На фотках КСЛВ этот цилиндр хорошо видно

Эээ... А Вы его с магистралью О не перепутали?

[Pavel]

А они точно наверху? СУ УРМ ведь упрятана в боковой цилиндрический бак (аля ранние Атласы)
На фотках КСЛВ этот цилиндр хорошо видно

Эээ... А Вы его с магистралью О не перепутали?

Хм. Может и перепутал. Кажется френиру задавали вопрос о СУ, он это и написал. Но может действительно не так понял. Попробую найти текст диалога.

[Старый]

Это трубопровод окислителя.

[Штуцер]

А может быть СУ поместили между баками О и Г ? Там ведь дниша несовмещенные, объем есть.

[Старый]

Офтопик: а по соотношению масс 1-й и 2-й ступеней это самая нелепая РН в истории космонавтики? Или среди Тор-Бёрнеров было чтото ещё более нелепое?

[Pavel]

Лопохнулся. СУ НА УРМ вообще нет

СУ готова и прошла свой цикл испытаний.... да и в УРМ-1 восновном только исполнительные органы, СУ на УРМ-2

Тогда, видимо, речь шло о кабельном канале что виден слева. Что-ж  действительно логично разместить СУ в переходнике между первой и второй ступенью. Но тогда и неполадки на второй ступени могут привести  к отказу СУ первой..

Кстати. Кто как считает на чем работают исполнительные органы второй ступени? Судя по тому, что баки равны, явное монотопливо вроде гидразина..

[Pavel]

Офтопик: а по соотношению масс 1-й и 2-й ступеней это самая нелепая РН в истории космонавтики? Или среди Тор-Бёрнеров было чтото ещё более нелепое?

Первый Атлас не учитываете?

[Виктop B.]

Офтопик: а по соотношению масс 1-й и 2-й ступеней это самая нелепая РН в истории космонавтики? Или среди Тор-Бёрнеров было чтото ещё более нелепое?

А как же атласы без второй ступени вовсе?

[putnik]

Тогда видимо речь шло о кабельном канале что виден справа.

На фото справа все-таки магистраль окислителя, как справедливо написал Старый

[Pavel]

Тогда видимо речь шло о кабельном канале что виден справа.

На фото справа все-таки магистраль окислителя, как справедливо написал Старый

Я другую картинку при этом смотрел  .   Конечно, на картинке что я запостил кабельный канал слева...

Это ведь кабельный канал? Здесь я не ошибся?

[putnik]

Вопрос любителям космонавтики: имеется ли на этом двигателе система пневмоуправления? :?:

Ответ: Да, все клапаны на двигатели пневмоуправляемые. Пневмоуправление обеспечивается через систему ЭПК (электро-пневмоуправляемых клапанов). Управление регуляторами расходов компонентов топлива осуществляется шаговыми приводами.

[m-s Gelezniak]

Скорее всего после случившегося, всё что было наверху, переползёт в межбак. Как минимум для экспортного варианта.

[Полынь]

Скорее всего после случившегося, всё что было наверху, переползёт в межбак. Как минимум для экспортного варианта.

Скорее нет, вся компоновка та же

По сообщениям южнокорейских СМИ, KSLV-1 на 80% повторяет ракету-носитель «Ангара»

http://ru.wikipedia.org/wiki/KSLV-1

Отличие могут быть только в комлектующих,  спорных с МО.
При такой схеме пых в верхней ступени оч неплохо бьет через конусный переходник по приборам УРМа :x

[Старый]

Первый Атлас не учитываете?

У него не было верхней ступени. И вообще Атласы не в счёт т.к. у него первая ступень "полутораступенчатая".

[Полынь]

Вот, похоже и связь в этом, что телеметрия закончилась сразу и вся.

[Вован]

В том числе и команду АВД, которую он выполнил по приказу корейской СУ

А почему корейской? Тут вроде разбирались, что СУ две - по одной на ступень

Да?

Да. На первой ступени стоит российская СУ (БЦВМ, ГСП и т.д.) разработки НПЦ АП. На второй ступени - корейская. Говорят, что телеметрия с российской СУ уже просмотрена. СУ отработала штатно.

Ессно, и бортовой источник питания на 1ст. свой? Тогда по каким признакам СУ сформировала АВД?

Зенит-1997: по превышению углов после взрыва двигателя первой ступени.

[vekazak]

Кстати. Кто как считает на чем работают исполнительные органы второй ступени? Судя по тому, что баки равны, явное монотопливо вроде гидразина..

У двухкомпнентных то-же баки одинаковы. массовое соотношение 1,85, приэтом обемное соотношение 1.0. Да и смысл делать разные баки?

[vekazak]

Прекратилась телеметрия.....
Где СУ? Да гден угодно. А СТИ наверяка на второй ступени и взрыв двигателя ни как не может быть не зафмксирован ею, при частоте опроса параметров - 200 Гц.  ИМХО: По имеющимся данным ситуацию можно объяснить только разгерметизацией ХИТов и соответсвенно снятием НПит с СУ и СТИ.  .....И пых водорода из ХИТов.
