SpaceX Dragon

[LG]

Вообще все такие оценки потенциала космической фирмы - очень зыбкая почва. Тем более если фирма целиком сидит на госзаказе.
Если например НАСА завтра скажет что топит свой сегмент МКС в 2020 и соответственно больше ничего СпейХ не закажет - будет обвал стоимости СпейсХ

Однозначно

Если НАСА завтра закажет за деньги американских налогоплательщиков СпейсХ марсианский карапь - будет взлет стоимости СпейсХ

Я мечтаю об этом заявлении НАСА

Т.е. Вы хотите чтоб неэффективная госструктура под названием НАСА и дальше грабила честных американских налогоплательщиков в том числе и тех кто из Техаса? :shock:
А Вы, батенька, однако скрытый сталинист...

[Salo]

http://www.parabolicarc.com/2012/06/14/musk-meets-with-texas-governor-on-spaceport/

Musk Meets with Texas Governor on Spaceport

Posted by Doug Messier on June 14, 2012, at 7:52 am in News



SpaceX CEO Elon Musk with Texas Gov. Rick Perry. (Credit: Rick Perry's office)

In addition to hosting a visit by NASA Administrator Charles Bolden on Wednesday, SpaceX CEO Elon Musk also met with Texas Gov. Rick Perry to discuss state support for the company's proposed commercial spaceport near Brownsville. Apparently, things went well.

Prior to the meeting, Musk said that Texas is the leading candidate for the commercial launch site. The company is also looking at locations in Florida, Hawaii and Puerto Rico. Musk added that he was scheduled to meet with the governor and key members of the Texas State Legislature. The topic of flying astronauts into space from Texas would be discussed. That would depend upon whether NASA awards SpaceX funding for that purpose under the commercial crew program.

[Петр Зайцев]

Обращаем внимание, что сверху у "носатого" макета торчит то ли APAS, то ли IDSS.

[SFN]

Обращаем внимание, что сверху у "носатого" макета торчит то ли APAS, то ли IDSS.

Блошиные подковки указывают на iLIDS (он же NDS). Потому что в IDSS не прописаны рамки и на эталонных образцах лопатки тоже сплошные (т.к. русские не доверяют магнитикам, а используют защелки).

[Salo]

http://forum.nasaspaceflight.com/index.php?topic=29182.msg917997#msg917997

archipeppe68 пишет:

To celebrate the latest SpaceX success here it is a brief presentation (made up with my own drawings) about the matter.

Enjoy it.

[Salo]

http://forum.nasaspaceflight.com/index.php?topic=29182.msg918208#msg918208

Lars_J пишет:

First of all, a very nice job!

JBF пишет:

In number 10 I think you have the hatch on the wrong side. Based on the crew trial pictures the hatch is by the feet.

archipeppe68 пишет:

Thanks for your input JBF.

I've noticed the same but all the drawings available (not so much indeed...), represent the hatch on top (at the heads level).

It is probable that, during the trials with the DragonRider mockup and astronauts, Spx engineers decided that was more convenient to rotate the crew seat assembly of 180°. It would explain the thing.

Anyway I'm available to modify the drawing(s) as soon as I will have more evidence about it.

Yes, the crew is laying down with the feet towards the hatch. It may seem counter-intuitive, but there are some good reasons for it.

Note where the chute attachment point is - just outside the CBM circle - above the astro's heads. If positioned with the head toward the hatch, that would be a nasty whiplash followed by several minutes of uncomfortable incline.

Also, the seat layout does not match the latest shots of the 'crew' interior - the seats are not in a line, and the bottom pressurized cylinder volume is filled out. A short while ago I made this interior cutaway based on the most up to date SpaceX pictures:

EDIT: I attached an updated crew cutaway. Note the red line being the MAX-G direction during reentry, and the green lines showing where the chutes attach.

[Mikha]

https://twitter.com/elonmusk/status/214831794103664640/photo/1/large

Just fired our Superdraco escape rocket engine at full thrust! Needed to carry astronauts on Dragon

По ссылке разрешение побольше.

[Александр Ч.]

У Маска уже спросили про "дизайн" сопла   :-)

[LG]

Вообще все такие оценки потенциала космической фирмы - очень зыбкая почва. Тем более если фирма целиком сидит на госзаказе.
Если например НАСА завтра скажет что топит свой сегмент МКС в 2020 и соответственно больше ничего СпейХ не закажет - будет обвал стоимости СпейсХ

Однозначно

Если НАСА завтра закажет за деньги американских налогоплательщиков СпейсХ марсианский карапь - будет взлет стоимости СпейсХ

Я мечтаю об этом заявлении НАСА

Т.е. Вы хотите чтоб неэффективная госструктура под названием НАСА и дальше грабила честных американских налогоплательщиков в том числе и тех кто из Техаса? :shock:
А Вы, батенька, однако скрытый сталинист...

Ох.. Устал быть скрытым сталинистом и ховаться в кустиках.... Можно открытым?

[LG]

Ну - пару безобидных сталинизмов и обратно в кустики?
Надоело по кустикам. Хочу в сосновую рощу.
В концt концов - сталинист я или где?

[LG]

Т.е. Вы хотите чтоб неэффективная госструктура под названием НАСА и дальше грабила честных американских налогоплательщиков в том числе и тех кто из Техаса?

Да! Я хочу именно этого - дальше... грабьте дальше...

[SFN]

Народное творчество на НСФ продолжается: нарисовали DragonRider with the Jimmy Durante LAS. (на русский это переводится как Фрунзик Мкртчян САС)

[LG]

Нет шлемов, скафандров, пультов, ложементов, СОЖ, СОТР и т.д.
Посадка в бурном океане - все они смертники так как самостоятельно никто не выберется из СА. да и некуда выбираться.  Учитывая - что все ослабленны физически многомесячным пребыванием в космосе и учитывая что все не на суше а в бушующем океане.
В общем - хохма.
Нужно оставить троих

[SFN]

Нужно оставить троих

Будут оставлять 4х, (но рисуют семерых, полеты на МКС 4НАСА+3Роскосмос ))) или полеты на пузыри Бигелоу требуют пилота, бортинженера и стюарда)))

На НСФ подробно обсудили и исправили ошибки в изображении DragonRider: пририсовали носатый САС, поставили новый СУ и разместили экипаж согласно макетам. Теперь на картинке астронавты вверх ногами, но вписываются в габарит кабины)).

iLIDS на макете Спейсекса расположен ассиметрично, но сдвигать лучше в сторону входного люка, т.к. там меньше тепловые нагрузки :roll:

[SpaceR]

На НСФ подробно обсудили и исправили ошибки в изображении DragonRider: пририсовали носатый САС, поставили новый СУ и разместили экипаж согласно макетам. Теперь на картинке астронавты вверх ногами, но вписываются в габарит кабины)).
URL=http://img535.imageshack.us/img535/8772/indexphpactiondlattachtc.jpg][img http://img684.imageshack.us/img684/7227/indexphpactiondlattachtvk.jpg[/img][/URL

Ну, теперь ещё похоже на правду...
А то раньше там вообще хохма была. Особенно с нижней тройкой из экипажа.

[Valerij]

Musk: Commercial Crew Awards "Decisive Milestone" in Spaceflight[/size]
Posted by Doug Messier on August 3, 2012, at 9:28 am

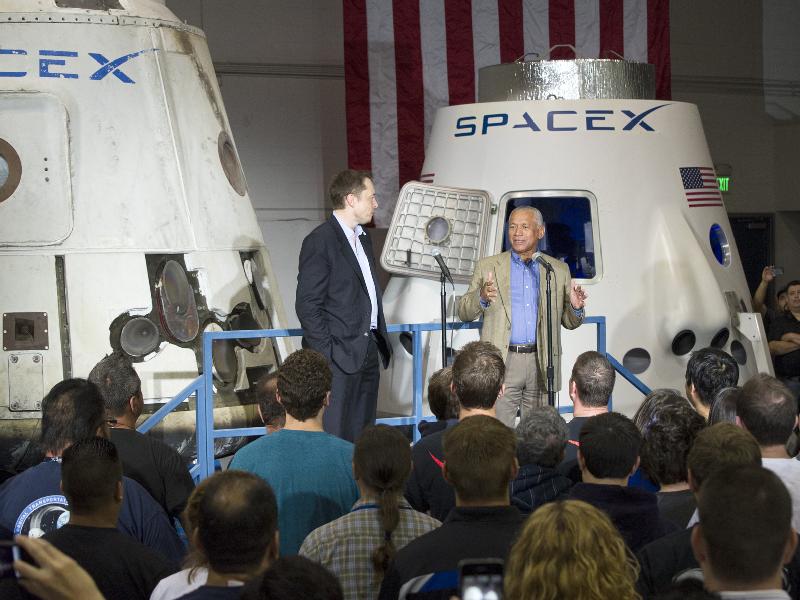

SpaceX CEO Elon Musk and NASA Administrator Charles Bolden in front of the Dragon capsule. (Credit: NASA)

Hawthorne, CA  (SpaceX PR) – Space Exploration Technologies (SpaceX) today won a $440 million contract with NASA to develop the successor to the Space Shuttle and transport American astronauts into space.

"This is a decisive milestone in human spaceflight and sets an exciting course for the next phase of American space exploration," said SpaceX CEO and Chief Designer Elon Musk. "SpaceX, along with our partners at NASA, will continue to push the boundaries of space technology to develop the safest, most advanced crew vehicle ever flown."

SpaceX expects to undertake its first manned flight by 2015 – a timetable that capitalizes on the proven success of the company's Falcon 9 rocket and Dragon spacecraft combination. While Dragon is initially being used to transport cargo to the International Space Station, both Dragon and Falcon 9 were designed from the beginning to carry crew.

Under the Commercial Crew Integrated Capability (CCiCap) initiative's base period, SpaceX will make the final modifications necessary to prepare Dragon to safely transport astronauts into space. These include:
* Seats for seven astronauts.
* The most technically advanced launch escape system ever developed, with powered abort possibilities from launch pad to orbit. SpaceX will demonstrate that Dragon will be able to escape a launch-pad emergency by firing integrated SuperDraco engines to carry the spacecraft safely to the ocean. SpaceX will also conduct an in-flight abort test that allows Dragon to escape at the moment of maximum aerodynamic drag, again by firing the SuperDraco thrusters to carry the spacecraft a safe distance from the rocket.
* A breakthrough propulsive landing system for gentle ground touchdowns on legs.
*  and rigorous testing of essential aspects of Dragon's design, including life-support systems and an advanced cockpit design complete with modern human interfaces.

SpaceX will perform stringent safety and mission-assurance analyses to demonstrate that all these systems meet NASA requirements.

With a minimal number of stage separations, all-liquid rocket engines that can be throttled and turned off in an emergency, engine-out capability during ascent, and powered abort capability all the way to orbit, the Falcon 9-Dragon combination will be the safest spacecraft ever developed.

http://www.parabolicarc.com/2012/08/03/musk-commercial-crew-awards-decisive-milestone-in-spaceflight/

[Salo]

Valerij пишет:

The Magic Dragon

Puffed to the sea.

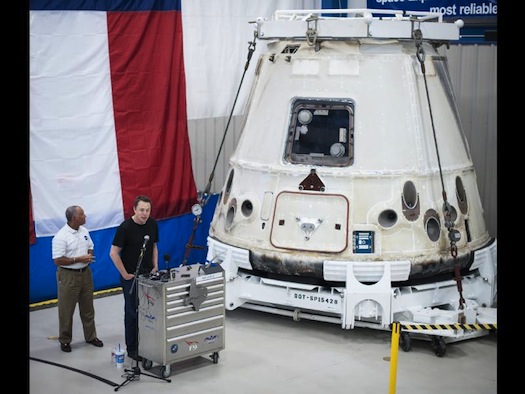

This is the Dragon spacecraft that successfully berthed with the space station on the first try. It is in McGregor, Texas, undergoing post-flight analysis. More photos below.

Клиепбельно)

The hatch that opened to reveal the star tracker and the target for the ISS docking arm:


The docking target for the arm. The camera aligns to the white on black target, and the arm grabs the green metal orb:


The insides... having brought cargo to the ISS, and other cargo back to Earth:


The side view, with the diagonal recessed line for the drogue parachute lines. They are set off at that angle to allow the thrusters to be in ideal position. The black cylinder is the drogue chute cannon:


The Draco thrusters

Источник: http://www.flickr.com/photos/jurvetson/7978144836/

[bavv]

Elon Musk, the 21st Century Industrialist[/size]

By Ashlee Vance on September 13, 2012


On Fridays, Elon Musk gathers his engineers in an old hangar...

...Musk says he's on target to get a spacecraft to the red planet in 10 to 15 years, perhaps with him on board. "I would like to die on Mars," he says.

[SFN]

Из темы про Фалькон-9

Для спорящих о КК, ТПК, ТГК:

http://www.spacex.com/downloads/spacex-crs-1-presskit.pdf

Dragon Spacecraft
Dragon is a free-flying, reusable spacecraft developed to carry cargo, and eventually astronauts, into space.

стр. 26

классно! осталось только воочию увидеть этих "в конечном счете астронавтов" ))) Как они выглядят?

А темочка про Фалькон-9 ))) Где тема про Дракон?

[Salo]

И как при этом будет выглядеть eventually Dragon. :wink:
