Радиоастрон (Спектр-Р) – Зенит-3SLБФ/Фрегат-СБ – Байконур 45/1 – 18.07.11 06:31 ЛМВ

[ZOOR]

Ну да, по характеристикам должно было быть куда меньше

Шумовая температура МШУ не более 35 К

http://www.asc.rssi.ru/radioastron/documents/receivers/rus/92cm_rus.pdf

Ну ничего, пол-лярда индийских программеров или напишут прогу для фильтрации, или ручками, ручками ...  :roll:

[Azteckium]

Я так понимаю, калибровались по Кассиопее-А

Вроде бы, по Луне. Кассиопея - следующий этап

[ZOOR]

Я так понимаю, калибровались по Кассиопее-А

Вроде бы, по Луне. Кассиопея - следующий этап

Ю.Ковалев сказал, что Луну исключили - http://www.astronomy.ru/forum/index.php/topic,20322.msg1674812.html#msg1674812

[Azteckium]

Я так понимаю, калибровались по Кассиопее-А

Вроде бы, по Луне. Кассиопея - следующий этап

Ю.Ковалев сказал, что Луну исключили - http://www.astronomy.ru/forum/index.php/topic,20322.msg1674812.html#msg1674812

"Как басню сократили". На той неделе были полны решимости Луну смотреть.

[hecata]

Ну да, по характеристикам должно было быть куда меньше

Шумовая температура МШУ не более 35 К

http://www.asc.rssi.ru/radioastron/documents/receivers/rus/92cm_rus.pdf

Так это МШУ - еще надо добавить Тшум антенны, тракта, фильтров, ПЧ, и проч. По опыту, для земных не охлаждаемых приемников, все элементы распределяются примерно так: 300 К антенна (по понятным причинам, это дает спектральную плотность шума -177 dBm/Hz) и 300-500 К - весь остальной тракт (т.е. -10-18 dB от теоретической чувствительности). Здесь небо гораздо холоднее, антенна тоже, но тракт, если его не оптимизировать по этому параметру и не захолаживать должен добавлять десятки К.

[ZOOR]

Спасибо Ю.Ковалеву - подсказал, где смотреть (табл.7 http://www.asc.rssi.ru/radioastron/documents/rauh/en/rauh.pdf Кстати, и п.4.4 там интересный очень)
Из ее анализа видно, что МШУ и тракт на 92 см самые "шумные" в сравнении с др. диапазонами.
Вот это тема для обсуждения, ИМХО, а так - действительно ожидаемые хар-ки.

ЗЫ Он на своем родном Астрофоруме часто пишет - http://www.astronomy.ru/forum/index.php/topic,20322.0.html

[instml]

Новость на ленте.ру: "Спектр-Р" подтвердил высокую чувствительность своих приборов

[hecata]

Сведем данные:

* 92 см, полная шумовая температура системы: 200 K
(сделано в: МШУ - Индия, блок приемника - Россия);

Расчетно 164 К

* 18 см, полная шумовая температура системы: около 40 K,
(приемник сделан в Австралии)

Расчетно 33 К


* 6 см, полная шумовая температура системы: около 70 K
(приемник сделан в России);

Расчетно 66 К

* 1.3 см, полная шумовая температура системы: около 60 K на 22 ГГц
(сделано в: МШУ - США, блок приемника - Россия).

Расчетно 70 К

Таким образом все шумовые параметры приемников получились в рамках ТЗ, только 92 сантиметра чуть хуже. Но 200 К - это тоже вполне себе ничего, для наземных радиотелескопов и такое сложно получить.

[kroton]

http://www.roscosmos.ru/main.php?id=363

Общая информация на сайте роскосмоса

[Блудный]

Общая информация на сайте

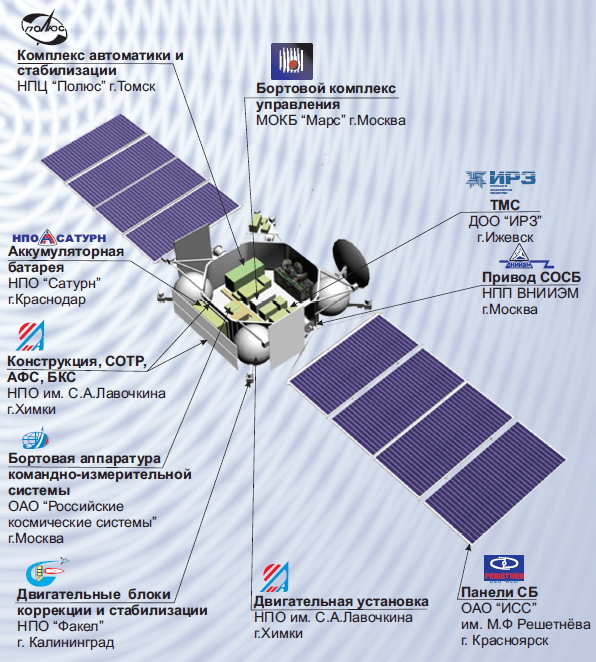

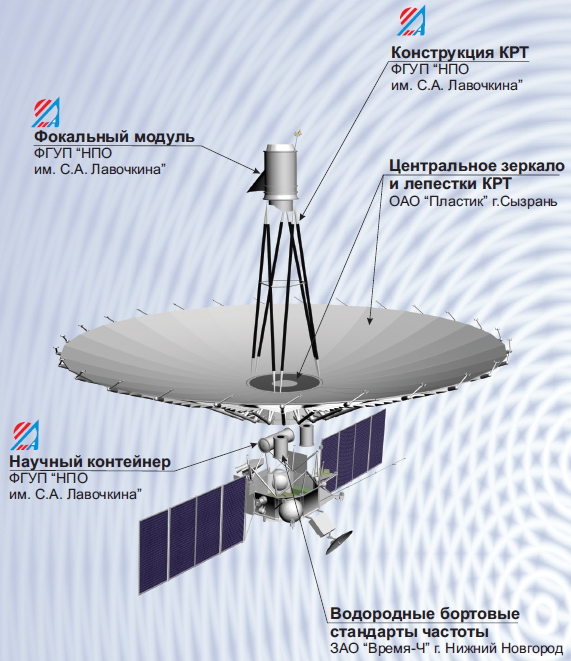

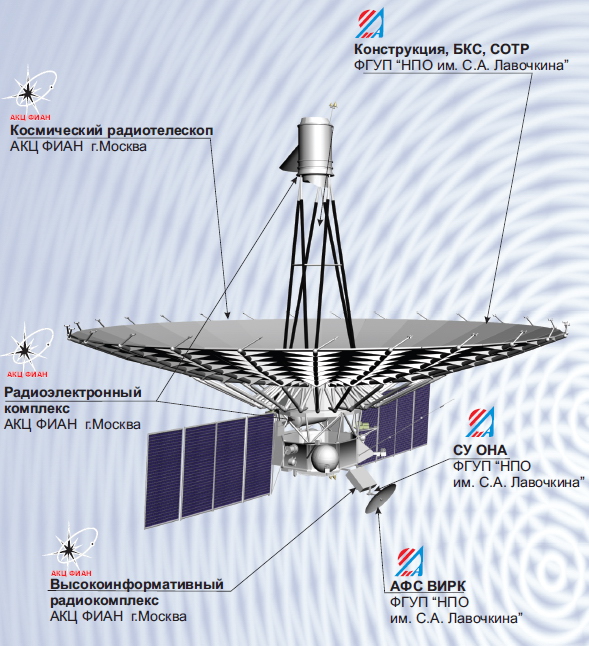

Не помешала бы картинка по иностранному участию и полный перечень. А-то что-то маловато выходит при заявленой ранее кооперации 20-ти стран.

[ZOOR]

http://www.roscosmos.ru/main.php?id=363

Малошумящие усилители диапазонов L, С и К расположены вне герметичного контейнера и охлаждаются до температуры (100-150) К с помощью бортовой радиационной системы охлаждения. Малошумящий усилитель для Р-диапазона расположен внутри термоконтейнера и работает при температуре приблизительно 300 К.

Теперь понятно, почему 92 см такой шумноватый - холодильничка не хватило

[Блудный]

http://www.roscosmos.ru/main.php?id=363

КА "Электро-Л" прошёл полный комплекс электрических испытаний собранного изделия. Были проверены работоспособность и взаимодействие всех систем.

[ZOOR]

http://www.roscosmos.ru/main.php?id=363
КА "Электро-Л" прошёл полный комплекс электрических испытаний собранного изделия. Были проверены работоспособность и взаимодействие всех систем.

Вам сюда - http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?t=11988

[ZOOR]

АААА, блин, тут такое, а мне опять на работууууу !!!!

========================
РадиоАстрон
Информационное сообщение
Номер 7
29 сентября 2011 г.
========================

"Первый свет" космического радиотелескопа Спектр-Р!

27 сентября 2011 года космический радиотелескоп Спектр-Р впервые провел тестовые наблюдения космического объекта -- остатка сверхновой Кассиопея А. "Первый свет" успешно продетектирован в диапазонах 92 и 18 см в двух круговых поляризациях. Наблюдения проведены методом сканирования по двум ортогональным направлениям. См. картинку в приложении. Измерены и получены следующие значения ключевых параметров телескопа (предварительно):

92 см:
эффективная площадь: 28 квадратных метров (результаты предполетных измерений КРТ на Земле: 24 м^2),
ширина диаграммы направленности по половине мощности: 6.1 градус (на Земле: 6.1 градус);

18 см:
эффективная площадь: 46 квадратных метров (результаты предполетных измерения КРТ на Земле: 40 м^2),
ширина диаграммы направленности по половине мощности: 72 угловые минуты (на Земле: 75 угловых минут).

Наш следующий шаг в ближайшем будущем: диапазоны 6 и 1.3 см.

С наилучшими пожеланиями,
Николай Кардашев (nkardash@asc.rssi.ru)
Юрий Ковалев (yyk@asc.rssi.ru)

Источник - http://www.asc.rssi.ru/radioastron/newsletter/newsl_07_rus.pdf

[instml]

Российский радиотелескоп "Радиоастрон" провел первые наблюдения

МОСКВА, 29 сен - РИА Новости. Российский космический радиотелескоп "Радиоастрон" ("Спектр-Р") провел первые астрофизические наблюдения космического объекта - остатка сверхновой Кассиопея А, самого яркого радиоисточника на небе, сообщил РИА Новости руководитель проекта академик Николай Кардашев, директор Астрокосмического центра Физического института имени Лебедева (АКЦ ФИАН).

"Проведены первые наблюдения, подтверждена работа телескопа в двух диапазонах. Он работает нормально, даже немного лучше, чем ожидалось", - сказал собеседник агентства.

Космическая обсерватория "Радиоастрон" была выведена на орбиту в июле 2011 года, и с того времени специалисты проверяли и настраивали разные системы аппарата. Ранее планировалось, что объектом первых астрономических наблюдений с помощью 10-метрового радиотелескопа станет Луна, однако позже специалисты АКЦ ФИАН предпочли Кассиопею А.

Кардашев пояснил, что наблюдения проводились не в режиме интерферометра, а в режиме одиночного телескопа.

"Наблюдения выполнялись не для того, чтобы получить новые научные данные, а чтобы проверить качество самого телескопа", - сказал академик. Испытания "Радиоастрона" продолжаются, по словам Кардашева, в ближайшее время будет проверена работа радиотелескопа в двух других диапазонах, а первый сеанс в режиме интерферометра (в паре с наземным телескопом) пройдет в ноябре-декабре.

В свою очередь научный сотрудник АКЦ ФИАН Юрий Ковалев в беседе с РИА Новости отметил, что эффективность телескопа оказалась выше, чем при наземных проверках.

"Мы проверяли чувствительность, собирающую площадь, ведь можно сделать большое зеркало, а реально работать, собирать излучение в фокус будет только его небольшая часть", - пояснил он.

Оказалось, что эффективная площадь телескопа при наблюдениях на 18 сантиметрах составляет 46 квадратных метров, в то время как наземные испытания давали значение 40 квадратных метров. Радиотелескоп 27 сентября работал в диапазонах длин волн 92 и 18 сантиметров, в ближайшем будущем ученые планируют провести наблюдения в диапазонах 6 и 1,3 сантиметра.

"Радиотелескоп впервые пронаблюдал космический объект, он "увидел первый свет", как говорят астрономы... Это (первые успешные наблюдения - ред.) доказывает, что родился новый космический телескоп. Телескоп, который, совместно с обсерваториями на Земле, должен позволить нам в будущем исследовать космические объекты с уникальным уровнем детализации", - отметил Ковалев, добавив, что сканирование Кассиопеи А прошло "прекрасно", система наведения работает "замечательно".

Международная орбитальная астрофизическая обсерватория "Радиоастрон" создана по заказу Роскосмоса. Радиотелескоп должен работать совместно с глобальной наземной сетью радиотелескопов, образуя единый наземно-космический интерферометр очень высокого углового разрешения.

С помощью "Радиоастрона" ученые намерены изучать процессы внутри активных галактических ядер и около сверхмассивных черных дыр, темную материю, строение и динамику областей звездообразования в нашей Галактике. Кроме того, телескоп должен помочь в создании высокоточной астрономической координатной системы и высокоточной модели гравитационного поля Земли.

http://ria.ru/science/20110929/446016858.html

[instml]

а первый сеанс в режиме интерферометра (в паре с наземным телескопом) пройдет в ноябре-декабре.

http://ria.ru/science/20110929/446016858.html

Ноябрь, декабрь

http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=790245#790245

   :wink:

[Блудный]

Вам сюда

Да они вообще-то просматривают форум. А ломиться - нет смысла.

[Azteckium]

а первый сеанс в режиме интерферометра (в паре с наземным телескопом) пройдет в ноябре-декабре.

Даже объекты определили: M87, C273, С279

[Имxотеп]

Все-таки было бы интересно понять, что же изображено на графике.
Угловой размер Кассиопеи А составляет около 3 минут дуги, что гораздо меньше ширины диаграммы направленности. Надо полагать вот эти 4 максимума, острые на 18 см и широкие на 92 см, и есть "изображения" точечного источника? Почему их сканировали 4 раза? И что за резкие узкие выбросы между ними: сбой приемника, помеха со стороны аппаратуры КА?

[hecata]

Все-таки было бы интересно понять, что же изображено на графике.
Угловой размер Кассиопеи А составляет около 3 минут дуги, что гораздо меньше ширины диаграммы направленности. Надо полагать вот эти 4 максимума, острые на 18 см и широкие на 92 см, и есть "изображения" точечного источника? Почему их сканировали 4 раза? И что за резкие узкие выбросы между ними: сбой приемника, помеха со стороны аппаратуры КА?

Кроме того - непонятно что за вольты у нас слева отложены, не может разница между фотоном и источником быть так слабо выражена (1 дБ!).
