Новые российские РН для нового российского ПК

[Salo]

А что с длиной. Ведь водородная ступень сверху?
Или вопрос решается увеличением диаметра второй ступени?

[Дмитрий В.]

А что с длиной. Ведь водородная ступень сверху?
Или вопрос решается увеличением диаметра второй ступени?

Ух ты! Пересчитал еще раз. Получилось еще круче. В общем, похоже, что maximum maximorum массы ПГ лежит в районе 43 тонн при РЗТ второй ступени порядка 200 т  и тяговооруженности около 1,25 (общая Мст рн=873 тонны). Но это уже чисто теоретический результат. Разумеется, при таких параметрах надо переходить на новый диаметр.

[Salo]

И вторая ступень ЦБ в пакете с продольным делением.  :wink:

[vitkisa]

Вы все не шутите и таки будет НК-33??? а что тода будет со страховкой?

[Salo]

Не будет. И со страховкой в том числе проблем не будет.

[SpaceR]

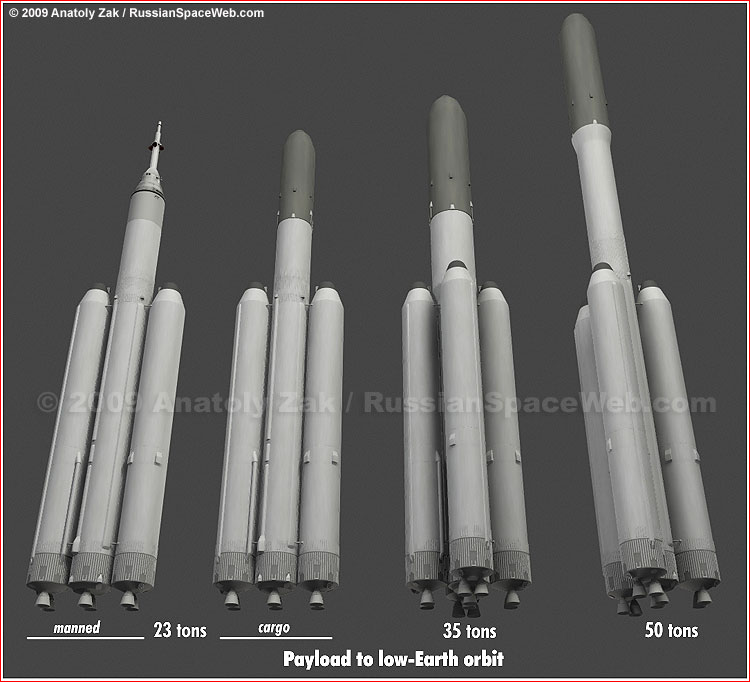

Что-то А.Зак молчит - не рисует на своём сайте забор из Самарских ракет Вероятно прорисовка деталей

Как это не рисует, если нарисовал уже давно:


Ещё в конце марта, видимо.

[SpaceR]

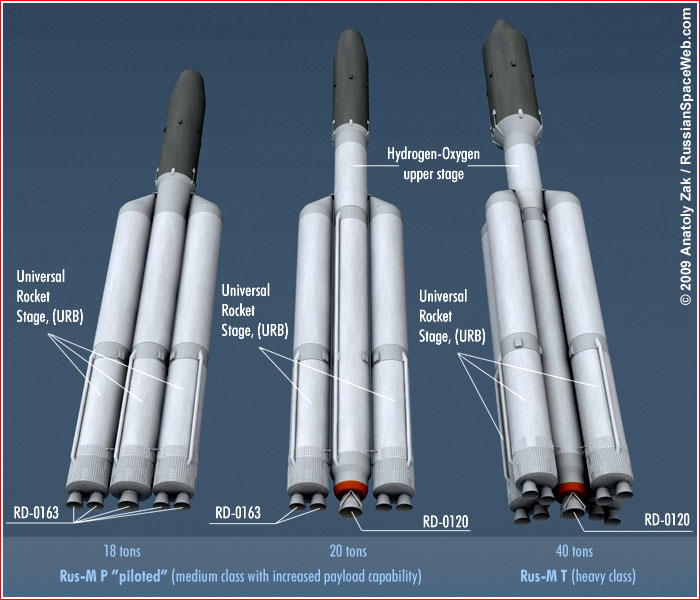

Там же, кстати, есть и прошлогодние варианты:



Там ещё и видеоролики есть.
Ищите, и найдёте: http://www.russianspaceweb.com/ppts_lv.html

[Salo]

Что-то А.Зак молчит - не рисует на своём сайте забор из Самарских ракет Вероятно прорисовка деталей

Как это не рисует, если нарисовал уже давно:

Ещё в конце марта, видимо.

Stage II
Stage II propulsion   Four RD-0124 engines
Stage II fuel   Liquid hydrogen
Stage II oxidizer   Liquid oxygen

Чевой-то Анатолий запутался в вариантах. :roll:

[Anatoly Zak]

Что-то А.Зак молчит - не рисует на своём сайте забор из Самарских ракет Вероятно прорисовка деталей

Как это не рисует, если нарисовал уже давно:

Ещё в конце марта, видимо.

Stage II
Stage II propulsion   Four RD-0124 engines
Stage II fuel   Liquid hydrogen
Stage II oxidizer   Liquid oxygen

Чевой-то Анатолий запутался в вариантах. :roll:

Извините и в правду запутался. Исправил!

[Димитър]

А вот новости с аэрокосмического форума в Самаре:

... уже сейчас точно известно, что на ней будут установлены двигатели НК-33[/size].

Я тоже слушал по РТР. А что? 2 х НК-33 - хорошая замена РД-180 !

[Дмитрий В.]

Все же интересно, что предлагал на конкурс ЦиХ? Ну, наверное, не Ангару-5/5П. Эти ракеты слишком явно не соответствовали техническим требованиям (пакетная компоновка, блоки первой ступени не являются неделимой связкой, не используются РД-180 и РД-0146). Тогда - ЧТО??? :roll:

[Александр Ч.]

Все же интересно, что предлагал на конкурс ЦиХ? Ну, наверное, не Ангару-5/5П. Эти ракеты слишком явно не соответствовали техническим требованиям (пакетная компоновка, блоки первой ступени не являются неделимой связкой, не используются РД-180 и РД-0146). Тогда - ЧТО??? :roll:

Так может тоже из закромов чего-нибудь вытащили, например, чебурашку (с) Salo на РД-170?

[Salo]

У чебурашки один двигатель на первой и один на второй. Причём на второй РД-0120. Не потянет , даже если четыре РД-191 поставить.
Какой нибудь вариант с жёстким пакетом из пяти УРМов плюс вторая водородная ступень.

[Дмитрий В.]

У чебурашки один двигатель на первой и один на второй. Причём на второй РД-0120. Не потянет , даже если четыре РД-191 поставить.
Какой нибудь вариант с жёстким пакетом из пяти УРМов плюс вторая водородная ступень.

Я тоже об этом подумал. Вероятно, водородная ступень - все тот же УКВБ (надо думать, наработки использовались, тем более, что размерность подходящая). Возможно, что были укорочены УРМ для увеличения тяговооруженности.

[vekazak]

У ЦиХ симпатичнее.

Можно картинку?

[Дмитрий В.]

У ЦиХ симпатичнее.

Можно картинку?

В прошлом году на Форуме выкладывались картинки из презентации ЦиХ. МРКС-1 в сборе там не было, но "байкалообразный" многоразовый блок был представлен. К сожалению, сам не вспомню, в какой это теме было, но, думаю, кто-нибудь из более памятливых подскажет :roll:

[Salo]

[Большой]

Анатолий, а что это у вас "забор" падает?  А ну-ка поправьте!

[Большой]

Вот мой "забор" стоит нормально!

[Anatoly Zak]

Анатолий, а что это у вас "забор" падает?  А ну-ка поправьте!

Это все пока наброски, решил поэкспериментировать с перспективой, чтобы в одном рисунке показать положение КС. Вот я вижу у вас они параллельно как у Ангары–2 от РКК, а ЦСКБ вроде все в ряд рисовало.
