Носители легкого класса: технический облик

[Salo]

У меня ПН в 2,4 т получается с НК-33 тягой у Земли 154тс  на первой ступени и стартовой массой около 129 т. Первая ступень ЦБ Союза стартовой массой 100т, вторая Блок И (25,5 т)

Там должен быть НК-33-1. Возможно, что и с тягой 185 тс у Земли.

В том то и дело что с НК-33-1 на 185 тс у Земли ПН меньше 3т не получается. Даже при снижении стартовой массы меньше 129т.
Как это у ЦСКБ получилось 2,4т, ума не приложу. :roll:
Мужики кто был на ILA-2008? Поделитесь  информацией, пожалуйста!

[Дмитрий В.]

У меня ПН в 2,4 т получается с НК-33 тягой у Земли 154тс  на первой ступени и стартовой массой около 129 т. Первая ступень ЦБ Союза стартовой массой 100т, вторая Блок И (25,5 т)

Там должен быть НК-33-1. Возможно, что и с тягой 185 тс у Земли.

В том то и дело что с НК-33-1 на 185 тс у Земли ПН меньше 3т не получается. Даже при снижении стартовой массы меньше 129т.
Как это у ЦСКБ получилось 2,4т, ума не приложу. :roll:
Мужики кто был на ILA-2008? Поделитесь  информацией, пожалуйста!

Похоже, 2,4 т - это с Плесецка на не самое "выгодное" наклонение :wink:

[Дмитрий В.]

http://www.samspace.ru/photogallery/ILA-2008/IMG_3627.jpg
Первые фото экспозиции ЦСКБ на ILA-2008. Плоховато, но виден "Союз-1"

[Александр Ч.]

http://www.samspace.ru/photogallery/ILA-2008/IMG_3627.jpg
Первые фото экспозиции ЦСКБ на ILA-2008. Плоховато, но виден "Союз-1"

Не вижу, синие лопухи мешают, конус на первой ступени, бывшем ЦБ, остался или нет?

[Дмитрий В.]

http://www.samspace.ru/photogallery/ILA-2008/IMG_3627.jpg
Первые фото экспозиции ЦСКБ на ILA-2008. Плоховато, но виден "Союз-1"

Не вижу, синие лопухи мешают, конус на первой ступени, бывшем ЦБ, остался или нет?

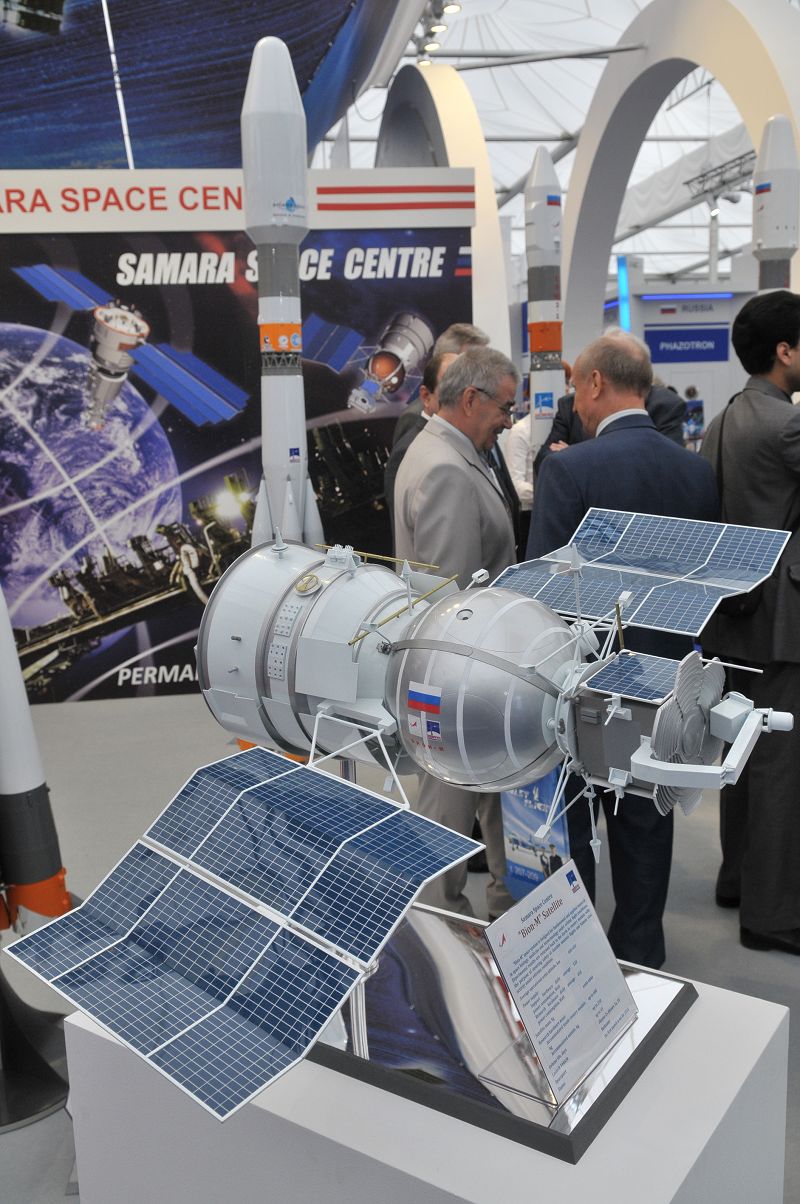

В центре композиции, за макетом Ресурс-ДК. Конус остался.

[Александр Ч.]

http://www.samspace.ru/photogallery/ILA-2008/IMG_3627.jpg
Первые фото экспозиции ЦСКБ на ILA-2008. Плоховато, но виден "Союз-1"

Не вижу, синие лопухи мешают, конус на первой ступени, бывшем ЦБ, остался или нет?

В центре композиции, за макетом Ресурс-ДК. Конус остался.

Нет, сам Союз-1 я разглядел
Визуально получается Союз-1 это комбинация из готовых ЦБ, III ступени и меньшего ГО.
Кстати, Дмитрий, обычно называют параметры, которые хоть на чуть-чуть, но лучше конкурентов. Поэтому интересно куда 2,4 тонны. Вдруг на GTO?

[Дмитрий В.]

Нет, сам Союз-1 я разглядел
Визуально получается Союз-1 это комбинация из готовых ЦБ, III ступени и меньшего ГО.
Кстати, Дмитрий, обычно называют параметры, которые хоть на чуть-чуть, но лучше конкурентов. Поэтому интересно куда 2,4 тонны. Вдруг на GTO?

Чудес не бывает! :wink: Это низкая орбита.

[Александр Ч.]

Чудес не бывает! :wink: Это низкая орбита.

Наверное с нулевым наклонением и в обратную сторону

[Salo]

В лучшем случае это ПН на ССО высотой 200 км.  :roll:

[Александр Ч.]

В лучшем случае это ПН на ССО высотой 200 км.  :roll:

Скорее всего. Спредшит Ратмана дает для 97° из Плесецка, первая ступень 105тонн, для ПН 2,4тонны:
Cv 10476,63
perigee 223,8
apogee 7070,9

[Дмитрий В.]

В лучшем случае это ПН на ССО высотой 200 км.  :roll:

На ССО 200х600 км - где-то несколько более 2 т получается. Вроде бы :roll:

[Александр Ч.]

Мне на КПК не очень хоршо видно. Сколько там камер на I ст.? Одна?

[Salo]

Одна. Там НК-33-1 вроде бы.  :wink:

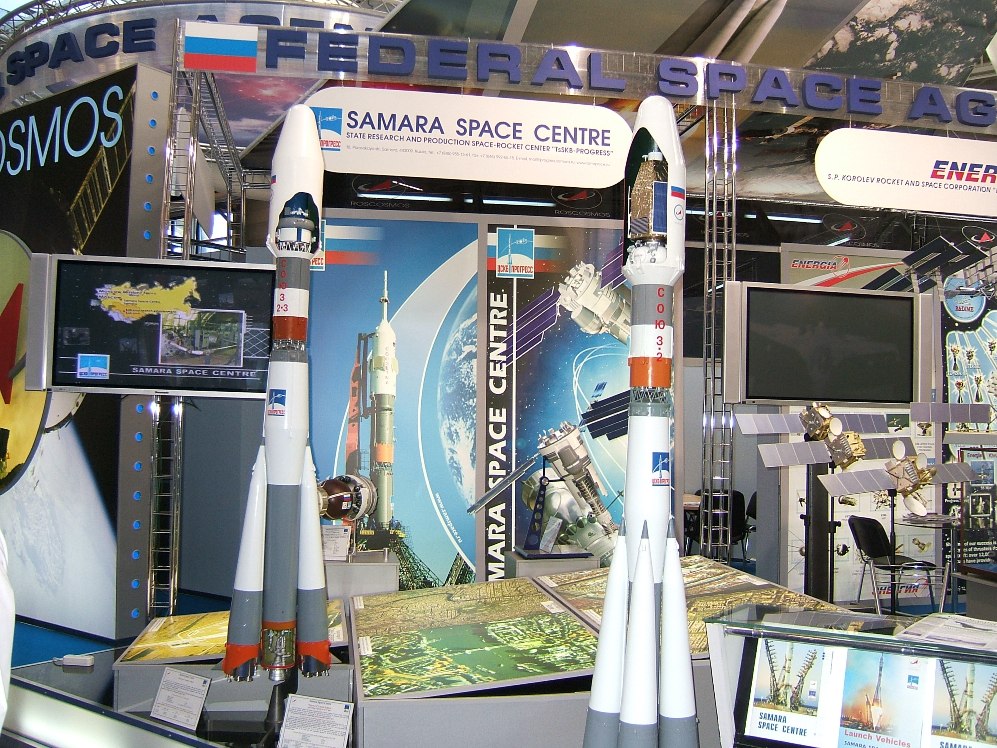

А Союз 2-3 на 11т похоже тот же, что и на Le Bourget-2007:

[Salo]

Попробовал увеличить Союз-1 и Союз 2-3 на фото со стенда в Берлине. Качество правда так-себе.
Но можно понять, что максимальный диаметр первой ступени Союза-1 2,95м. И как верно заметил Дмитрий В., судя по диаметру среза сопла НК-33 в 1,5м, диаметр нижней части первой ступени Союза-1 видимо 2,66м.
А у Союза 2-3 максимальный диаметр первой ступени видимо 3,44м. По крайней мре он значительно больше, чем у Союза-1.

[Дмитрий В.]

Попробовал увеличить Союз-1 и Союз 2-3 на фото со стенда в Берлине. Качество правда так-себе.
Но можно понять, что максимальный диаметр первой ступени Союза-1 2,95м. И как верно заметил Дмитрий В., судя по диаметру среза сопла НК-33 в 1,5м, диаметр нижней части первой ступени Союза-1 видимо 2,66м.
А у Союза 2-3 максимальный диаметр первой ступени видимо 3,44м. По крайней мре он значительно больше, чем у Союза-1.

Думаю, макет Союз-2-3 старый. Есть сильное подозрение, что ЦБ Союз-2-3 унифицирован с блоком первой ступени Союз-1.

[Salo]

Ещё одно фото, и опять не тот ракурс.

[Salo]

Благодаря  SpaceR появились цифры и картинки:



Замечу, что ПН на наклонение 63 и 67 градусов перепутали. :roll:

[Salo]

В лучшем случае это ПН на ССО высотой 200 км.  :roll:

На ССО 200х600 км - где-то несколько более 2 т получается. Вроде бы :roll:

А из Байконура где-то 3т. :wink:

[Salo]

А вот и средство вывода на ССО:

[Salo]

На сайте у Зака http://www.russianspaceweb.com/ila2008/:
