Носители легкого класса: технический облик

[ZOOR]

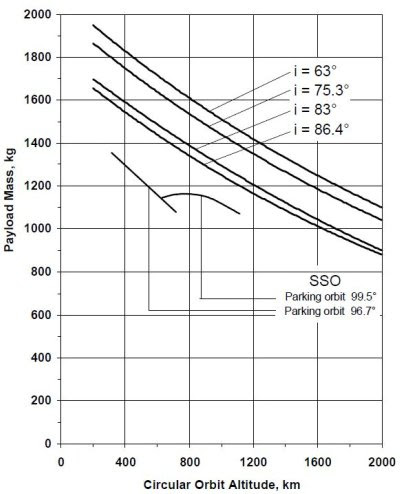

Рокот - 1,45т

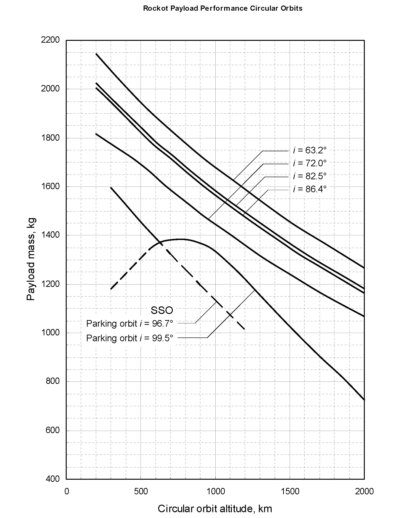

Александр, имейте совесть. Вот Вам  изображение в нормальном размере -



Да и пользоваться предлагаю все-же старенькими данными

[ZOOR]

Вот как рынок МКА виделся в 1998 году - http://www.sipria.ru/pdf/dt1842.pdf  Сколько забытых проектов сразу вспомнилось

[Seerndv]

Какие-то проблемы?

Так будем запускать один Днепр или 8 новых легких РКН?

Это требует уже не лёгкий класс, а сверхлёгкий см. первый абзац стр. 81 нумерации исходника. http://www.nbuv.gov.ua/portal/natural/TMekh/2009_1/St_08.pdf
Вполне себе чёткая классификация.

[Дмитрий В.]

Кое-что об МКА:
http://ifolder.ru/27287718

[Salo]

КДУ 11Д452А от Зенита-6у, Зенита-8, Гектора, Облика и Ресурсов может сгодиться. На фото она слева, а справа КДУ Икара:

Я вижу блок довыведения как-то так (на основе вытеснительной ДУ на пВПВ и керосине):

А сколько там перекиси?

[Дмитрий В.]

КДУ 11Д452А от Зенита-6у, Зенита-8, Гектора, Облика и Ресурсов может сгодиться. На фото она слева, а справа КДУ Икара:

Я вижу блок довыведения как-то так (на основе вытеснительной ДУ на пВПВ и керосине):

А сколько там перекиси?

8/9

[Salo]

Грубо-приблизительно? 200кг? 300 кг?

[Дмитрий В.]

Грубо-приблизительно? 200кг? 300 кг?

Там конечно, надо все просчитывать. Я для указанного эскиза принимал РЗТ в 200 кг.

[Salo]

В СА Союза перекиси по-моему 50 кг? Интересно она в одном баке хранится и какой там бак? С диафрагмой?

[Salo]

Скорее всего подойдёт один бак от КДУ С5.80 или 17Д61.
Емкость бака с  АТ около 200 литров.

[Танк]

В СА Союза перекиси по-моему 50 кг? Интересно она в одном баке хранится и какой там бак? С диафрагмой?

Два бака (бачка ), с диафрагмой (мешками).

[Salo]

Спасибо! :wink:
Маловато будет!

[Salo]

Впрочем если их использовать под керосин! :roll:

[Дмитрий В.]

Впрочем если их использовать под керосин! :roll:

Я первоначально рассматривал несколько вариантов компоновки с несколькими баками:
1)Один ЖРД тягой 200 кгс и четыре бака (два с перекисью и два с керосином), "вписанные" в ферменную конструкцию адаптера
2)Компоновка 4-х сферических баков по типу перелетного модуля "ФГ" с 1 ЖРД на 200 кгс

Затем остановился на приведенной выше компоновке с 4 "МАИшными" пероксидными ЖРД тягой по 50 кгс и единым баком для перекиси и керосина. При этом предполагалось разделение компонентов эластичной мембраной. Газовая подушка должна быть только в баке ВПВ. Предварительный наддув    - азотом от наземной системы, полетный - парогазом из разложенной в каталитическом газогенераторе ВПВ. Этот же парогаз используется в газовых соплах РСУ.
Тут есть один нюанс, на мой взгляд: наличие положительной обратной связи между давлением наддува в полости ВПВ и количеством парогаза: чем выше давление в полости ВПВ, тем больше расход перекиси, тем больше парогаза тем выше давление в полости ВПВ... Т.е. надо все очень аккуратно спроектировать.

[Salo]

Не нравится мне наддув перекисного бака напрямую парогазом. Лучше всё-таки импользовать металлическую мембрану. Кстати и двигатели тогда можно импульсные применить в РСУ и для наддува бака. Это позволит резко снизить расход перекиси на пассивном участке и на наддув.

[Александр Ч.]

Я немного отвлеку вас
Salo, у Вас под рукой нет статистики по Пегасу за последние 10 лет? Хочу сравнить со Стартом.

[Salo]

http://space.skyrocket.de/doc_lau_fam/pegasus.htm

[Старый]

2. Держать две отдельных ракеты одну на 500 кг и вторую на 1000 кг - никаких денег не хватит.

А что у нас на 1000 кг?

Союз-2в.

[Дмитрий В.]

Не нравится мне наддув перекисного бака напрямую парогазом. Лучше всё-таки импользовать металлическую мембрану. Кстати и двигатели тогда можно импульсные применить в РСУ и для наддува бака. Это позволит резко снизить расход перекиси на пассивном участке и на наддув.

Не думаю, что это большая проблема. БДВ видится именно, как апогейный блок однократного включения. Обеспечить подачу ВПВ для работы РСУ на пассивном участке можно и за счет предстартового наддува. А "импульсность" работы можно обеспечить и газораспределителем. В конце концов, в ЖРДМТ РСУ можно катализатор расположить непосредственно в КС.

[Salo]

2. Держать две отдельных ракеты одну на 500 кг и вторую на 1000 кг - никаких денег не хватит.

А что у нас на 1000 кг?

Союз-2в.

Шо, опять! :shock:
