Инженерные вопросы межзвездных перелетов

[Иван Моисеев]

Продолжение
3.         Служебный отсек.
Диаметр 1000 м, толщина 10 м. Каркасная конструкция. (вроде переходника между степенями обычной РН)
4.         Пакет лазерных установок.
100 цилиндров 750 м длиной, 5 м диаметра. (условно, доя рисунков, .

[Иван Моисеев]

Продолжение.
5.         Сборка камер сгорания.
100 камер на расстоянии 500 м от блока лазеров.:

Диаметр малого соленоида 12,5 м, остальные размеры пропорциональным.
6.         Радиаторы.
Начинаются от большого соленоида КС, да начала блока лазеров.

[Иван Моисеев]

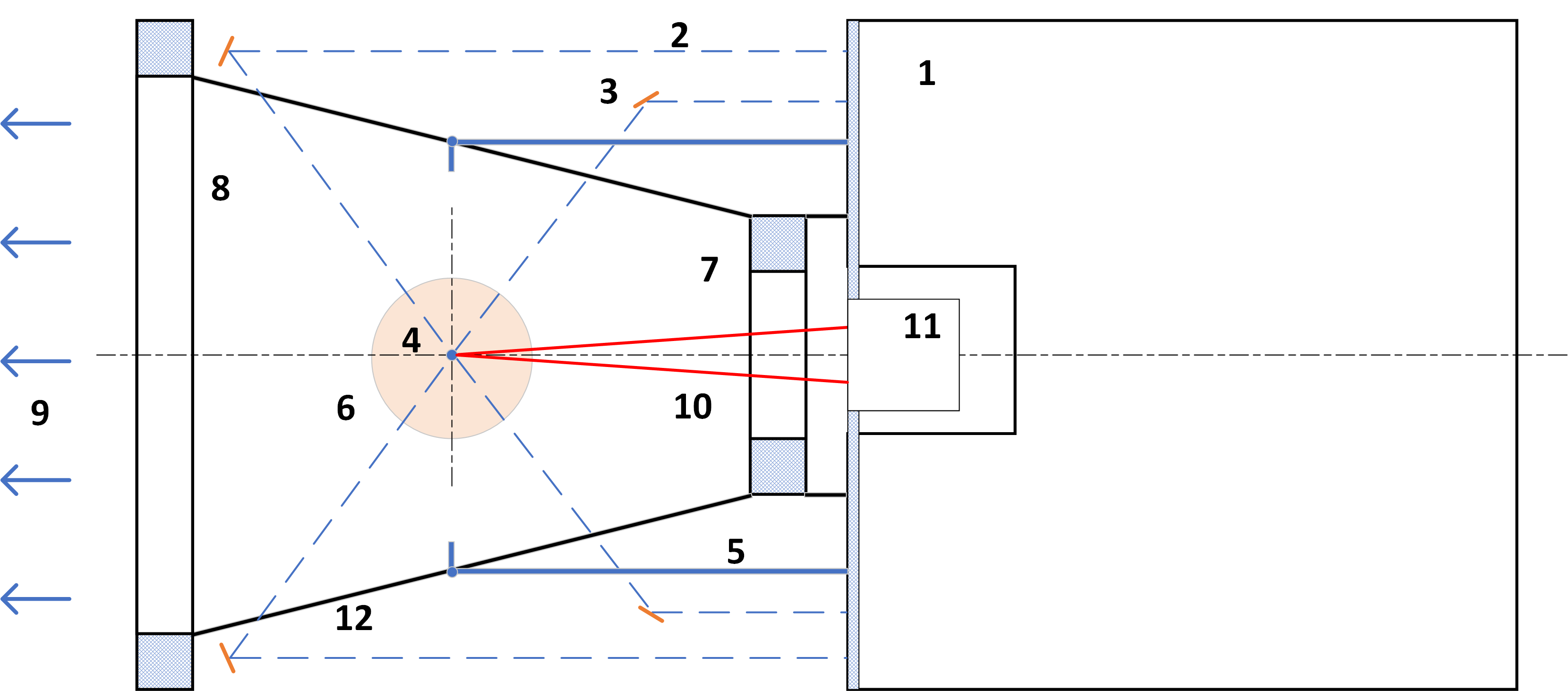

Двигатели Десанта с лазерами для поджига мишеней

https://ru.paste.pics/TBV90

Факел - бело-синий. Камеры сгорания кожухов не имеют - просто два соленоида,  скрепленные 4 стержнями.

[torazurey]

4.         Пакет лазерных установок.

5.         Сборка камер сгорания.
6.         Радиаторы.

Топливо только вокруг четырех шаров или по всему тору?
Непонятно к чему крепятся лазерные установки со стороны жилого тора.
Это все про лазеры?
100 цилиндров 750 м длиной, 5 м диаметра. (условно, доя рисунков, .
Если да то где они расположены и как крепятся?

Несовсем понятно какой формы ралиаторы через что они проходят и к чему крепятся и как.

[Иван Моисеев]

4.        Пакет лазерных установок.

5.        Сборка камер сгорания.
6.        Радиаторы.

Топливо только вокруг четырех шаров или по всему тору?
Непонятно к чему крепятся лазерные установки со стороны жилого тора.
Это все про лазеры?
100 цилиндров 750 м длиной, 5 м диаметра. (условно, доя рисунков, .
Если да то где они расположены и как крепятся?

Несовсем понятно какой формы ралиаторы через что они проходят и к чему крепятся и как.

Блок лазерных установок (100 установок) "вписывается" в цилиндр 750 м длиной и 1000 м в диаметре.
(можно посмотреть
https://ru.wikipedia.org/wiki/National_Ignition_Facility, чтобы понять, xxnj из себя представляет лазерная установка.)
С одной стороны он крепится к служебному отсеку,с другой стороны к диску на который опираются камеры сгорания. Диск    каркасный, 1 м толщ., 1000 м диам.
Радиаторы (молибденовые тепловые трубки):  4 плоских квадратных радиатора с длиной стороны 550 м
крепятся к большим соленоидам камер сгорания.

[Иван Моисеев]

Изобразил компоновку:
https://img.novosti-kosmonavtiki.ru/382684.png

[torazurey]

Изобразил компоновку:

Пока так. При следующем заходе, попытаюсь сделать ближе к чертежам.

[torazurey]

[Иван Моисеев]

Пока так. При следующем заходе, попытаюсь сделать ближе к чертежам.

В целом неплохо.

Может получится....

Несколько замечаний, если позволите.

1. Обратите внимание на систему топливо - борк ИГ.

Блог искусственной гравитации -вращающаяся система из 5 шаров и 4 тоннелей их связывающих.

Топливо неподвижно и крепится к служебному отсеку. Тор топлива закрывает 4 вращающихся шара и две полусферы топлива закрывают центральный шар.

Если смотреть сверху, лазеров не видно, закрыты служебным отсеком.

2. 8 шт лучше, все-таки. Тогда это 8 квадратных пластин со стороной 520 м.

3. Надписи - лучше не надо. А вот сопроводить рисунок текстом-описанием - это полезно.

4. Рисунки - это отдельный объект авторского права. Требуют указания автора (копирайт)

Если не хотите указывать свою фамилию, указывайте на рисунке хотя бы ник.
