Космический фотоархив

[Alys]


Уважаемый Старый, вы мне регулярно поднимаете настроение!
давайте так - сегодня вечером я посижу и отберу наиболее загадочные материалы, а завтра (в суб) выложу. видите, как нехорошо получается, если торопиться - достаточно было прочитать статью в НК да глянуть в нете. и вопрос бы отвалился
у меня пока вот какой вопрос - по фото 027116 - смутно помню в какой-то книжке в 80гг видел я эту фоту, и иллюстрировала она протона с вегой (1 или 2?). так ли это и нет ли у кого такой книжки или инфы по этой фоте? вроде она довольно известная...

[Alys]

спасибо, олег! хлынинской библиотекой я усиленно сейчас пользуюсь, роскошный склад информации!

[David Lee Rickman]

- по фото 025034 (протон с ткс) - список пусков ткс у меня есть и статью в НК с этим фото я тоже видел. но какой именно Протон на фото с каким ТКС - неизвестно! может быть кто-нибудь знает?

This photo is mislabeled in both photo-archive and in NK No. 5 2003. This is actually Proton K with System 82LB72 - Dual VA capsules launched together. Top VA has Launch Escape Tower and white stripes painted horizontally on the expendable nose fairing while 2nd VA under the aerodynamic shroud has no Launch Escape Tower and white stripes on expendable nose are painted vertically.

This much I know.

David L. Rickman

[Alys]

ага, насчет ткс уже подумали. вероятнее всего это протон, запущенный 17.07.77 / 25.04.81 / 23.05.79 (по степени вероятности), точнее определить не удалось (пока)

[David Lee Rickman]

ага, насчет ткс уже подумали. вероятнее всего это протон, запущенный 17.07.77 / 25.04.81 / 23.05.79 (по степени вероятности), точнее определить не удалось (пока)

These can not be 17.07.77 and 25.04.81. Both were TKS with SAS. The base of the TKS is wider than the diameter of the Proton K. Therefore the aerodynamic shroud covering TKS is also wider than Proton.

[ratte07]

Интересно, однако, что за двигательную установку к нему пристроили? На макет не похоже... От Л-1, чтоли? Но как она попала в Куйбышев?

Насколько я понимаю, двигатель вместе с баками делают двигателисты. Так что скорее от Исаева.

[ronatu]

Интересно, однако, что за двигательную установку к нему пристроили? На макет не похоже... От Л-1, чтоли? Но как она попала в Куйбышев?

Насколько я понимаю, двигатель вместе с баками делают двигателисты. Так что скорее от Исаева.

Ckopee Bcero eTo He MakeT...  :?:   FoTo cge/\aHo B 1967. A caM CTAPT 6bI/\ 3an/\aHupoBaH Ha 1968...

[Старый]

Интересно, однако, что за двигательную установку к нему пристроили? На макет не похоже... От Л-1, чтоли? Но как она попала в Куйбышев?

Насколько я понимаю, двигатель вместе с баками делают двигателисты. Так что скорее от Исаева.

Но откуда на макете ДУ так похожая на реальную и оригинальную? Вряд ли Исаев успел сделать для Звезды реальную ДУ.

[Старый]

Ckopee Bcero eTo He MakeT...  :?:   FoTo cge/\aHo B 1967. A caM CTAPT 6bI/\ 3an/\aHupoBaH Ha 1968...

Макет, макет, причём весьма грубый.

[Вован]

ага, насчет ткс уже подумали. вероятнее всего это протон, запущенный 17.07.77 / 25.04.81 / 23.05.79 (по степени вероятности), точнее определить не удалось (пока)

These can not be 17.07.77 and 25.04.81. Both were TKS with SAS. The base of the TKS is wider than the diameter of the Proton K. Therefore the aerodynamic shroud covering TKS is also wider than Proton.

Нет. Диаметр ВА гораздо меньше диаметра головного обтекателя

[Вован]

ага, насчет ткс уже подумали. вероятнее всего это протон, запущенный 17.07.77 / 25.04.81 / 23.05.79 (по степени вероятности), точнее определить не удалось (пока)

Это же элементарно. Если это ТКС, то единственный ТКС, запущенный с сфотографированной здесь площадки №81 правой, это корабль Космос-929 (17.07.1977 года)

[David Lee Rickman]

Это же элементарно. Если это ТКС, то единственный ТКС, запущенный с сфотографированной здесь площадки №81 правой, это корабль Космос-929 (17.07.1977 года)

It is true that this is launch site No. 81R, but this is NOT Kosmos 929. This is Flight Mass Article (LVI) - 82LB72 at site No. 81R. This would indicate that it this photograph is LVI-1 (15.12.1976), LVI-3 (30.05.1978), or LVI-4 (23.05.1979). Judging by the pre-launch thermal blanket covering the upper VA I would suspect that this is LVI-1. The latter LVI pre-launch thermal covering was better "tailored" to fit the upper capsule, as seen in this image:



David L. Rickman

[David Lee Rickman]

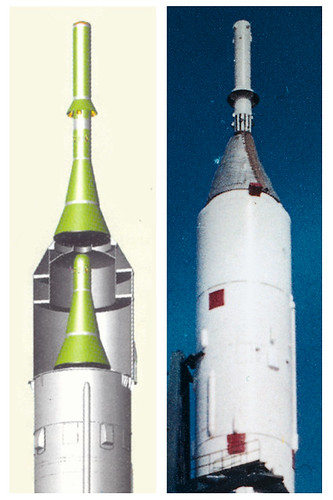

It should also be noted that the illustration posted inaccurately shows the System 82LB72 with a launch shroud wider than the Proton LV. With the illustration placed next to the photo this becomes more apparent...

[Вован]

Если бы обслуживающий персонал, попавший в кадры фото, был одет как зимой в декабре (шинели, шапки-ушанки, ватные куртки) и прятался бы от мороза, а не сидел на открытых платформах,  я бы поверил в пуск 15 декабря 1976 года
Если в кадре проводится термостатирование (охлаждение), то это значит, что в июле обычная наружная утренняя температура плюс 30 градусов, а внутри корабля надо иметь плюс 20 градусов :wink:

[David Lee Rickman]

Если бы обслуживающий персонал, попавший в кадры фото, был одет как зимой в декабре (шинели, шапки-ушанки, ватные куртки) и прятался бы от мороза, а не сидел на открытых платформах,  я бы поверил в пуск 15 декабря 1976 года

Great observation! So, I agree that this could then be the launch preparation of LVI-1 launched 15 December, 1976.

Если в кадре проводится термостатирование (охлаждение), то это значит, что в июле обычная наружная утренняя температура плюс 30 градусов, а внутри корабля надо иметь плюс 20 градусов :wink:

Again, great observation! However, based on the launch shroud being equal in diameter to the Proton launch vehicle in this image, this also must be system 82LB72.  :?



Hmmm, what was the weather like in Baikonour in the latter half of May,1979? :wink:

[Александр Геннадьевич Шлядинский]

It should also be noted that the illustration posted inaccurately shows the System 82LB72 with a launch shroud wider than the Proton LV. With the illustration placed next to the photo this becomes more apparent...

Приведенная фотография делалась с близкого расстояния и снизу. В фотографии получились очень большие искажения, сжатие достигает порядка  20%.Об этом как раз и говорит сравнение фоторграфии с рисунком.

[Oleg]

Ckopee Bcero eTo He MakeT...  :?:   FoTo cge/\aHo B 1967. A caM CTAPT 6bI/\ 3an/\aHupoBaH Ha 1968...

Макет, макет, причём весьма грубый.

Работа в Куйбышеве над кораблем шла быстро. К середине 1967 года в Филиале №3 были уже готовы деревянный макет корабля, динамический стенд для отработки пушки Нудельмана, разработан и успешно защищен перед экспертной комиссией эскизный проект, разработана и запущена в производство вся конструкторская документация по "Звезде" и ракете-носителю "Союз-М".

Вот и все что успели сделать по 7К-ВИ.

[David Lee Rickman]

It should also be noted that the illustration posted inaccurately shows the System 82LB72 with a launch shroud wider than the Proton LV. With the illustration placed next to the photo this becomes more apparent...

Приведенная фотография делалась с близкого расстояния и снизу. В фотографии получились очень большие искажения, сжатие достигает порядка  20%.Об этом как раз и говорит сравнение фоторграфии с рисунком.

When it comes to attention to small but important details, such as the clothing being worn by surrounding workers and temperature regulating equipment which is only used under certain conditions, I appreciate the expert analysis of people like Vovan. But when it comes to photographic distances, distortions, and compression based on point-of-view perspectives ... please,  :roll:  I am not an amateur to these things.

I would also not base my analysis on simply one photograph. I have several very good images of the 82LB72 in various stages of preparation, one diagram credited to NPO Mashinostroenia, as well as approximately 30 seconds of video, upon which I base this particular analysis.

The illustration posted of the 82LB72 is inaccurate.

[ronatu]

Ckopee Bcero eTo He MakeT...  :?:   FoTo cge/\aHo B 1967. A caM CTAPT 6bI/\ 3an/\aHupoBaH Ha 1968...

Макет, макет, причём весьма грубый.

Неужели и ПАО из дерева? :shock:

[ratte07]

Ckopee Bcero eTo He MakeT...  :?:   FoTo cge/\aHo B 1967. A caM CTAPT 6bI/\ 3an/\aHupoBaH Ha 1968...

Макет, макет, причём весьма грубый.

Неужели и ПАО из дерева? :shock:

РТГ точно деревянные. ВИдимо и ПАО, кроме КТДУ.
