Национальный космодром на Дальнем Востоке

[Штуцер]

SFN пишет:
Наверно, чтобы не облицовка не "складывалась в гармошку", как получилось на УКСС.

Да. Там еще и потырить успели несколько десятков плит.

gabiturat пишет:
Почему не сделать газоотвод более компактно?

Кто возьмет на себя? Лучшее - враг хорошего.

[ВВК]

SFN пишет:
буронабивных земляных нагелей

Извините, так прямо в проекте написано, если да, то  название странное , а то так то есть только норматив на буронабивные сваи и Погружные и буроинъекционные нагели

[Вован]

gabiturat пишет:
А зачем вообще такой большой котлован? Почему не сделать газоотвод более компактно?

Чтобы не заморачиваться с аварийно-восстановительными работами после пуска. Тем более аварийного.

[doc]

SFN пишет:

doc пишет:
так ведь еще облицовку лотка делать:

Будут делать под 4000, как я понял, буронабивных земляных нагелей длиной от 4 до 12 метров. Наверно, чтобы не облицовка не "складывалась в гармошку", как получилось на УКСС.

а по иному как еще можно сделать - грунты на площадке:

правда ниже 15 метров не показаны, но врядли имеется тенденция в лучшую (по части прочности) сторону...

[SFN]

ВВК пишет:

SFN пишет:
буронабивных земляных нагелей

Извините, так прямо в проекте написано, если да, то название странное , а то так то есть только норматив на буронабивные сваи и Погружные и буроинъекционные нагели

Там на листе написано "земляные нагели" такой-то длины и рядом расход бетона. Из чего я сделал вывод, что отливать их будут на месте. Назвал как понял      Так значит они "буроинъекционнные"?

[ВВК]

SFN пишет:
Там на листе написано "земляные нагели"

Эх. полна чудесами земля Русская(с)

SFN пишет:
Так значит они "буроинъекционнные"?

Если арматуру вставляют в скважину, а потом заполняют раствором. Если просто заворачивают, то просто погружные.

[ВВК]

doc пишет:
а по иному как еще можно сделать - грунты на площадке:

А как-нибудь картинку по ссылке можно, а то увеличить не могу и прочитать. Заранее спасибо.

[doc]

ВВК пишет:

doc пишет:
а по иному как еще можно сделать - грунты на площадке:

А как-нибудь картинку по ссылке можно, а то увеличить не могу и прочитать. Заранее спасибо.

так нужно кликнуть картинку и открыть изображение...
вот ссылка на конкурсную документацию:
https://dl.dropboxusercontent.com/u/21733311/4cdcc7ae8387d98ece3b70a2cb19710e_1874.7z
на ресурсе дальспецстроя ее наверное уже почистили - смотрите.

[SFN]

ВВК пишет:
SFN пишет:
Там на листе написано "земляные нагели"
Эх. полна чудесами земля Русская(с)

Упс! Извиняйте, там написано "грунтовые нагели"   :oops:

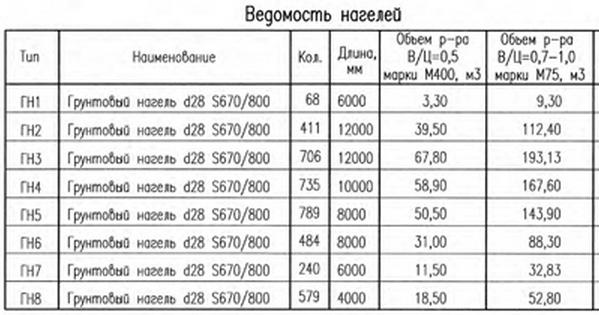

Чтобы завершить игры в глухой телефон вот картинка


=================================
Вероятно, d28 означает диаметр прутка, а S670/800 марку стали.

[doc]

На ОАО «Тяжмаш» состоялось техническое совещание по строительству стартового комплекса для космодрома «Восточный»...
http://syzran-small.net/index.php?go=News&in=view&id=10052

хочется верить что местные журналмеры эту фразу  "...Представители заказчика убедились, что заводу под силу справиться с поставленными задачами..." втюхнули не особо задумываясь над смыслом и по сути...

[SFN]

doc пишет:
хочется верить что местные журналмеры эту фразу"...Представители заказчика убедились, что заводу под силу справиться с поставленными задачами..." втюхнули не особо задумываясь над смыслом и по сути...

Бумагу экономят, шельмецы..  после "представители заказчика" обычно пишут "в очередной раз" или "в который раз"

[ВВК]

SFN пишет:
Вероятно, d28 означает диаметр прутка, а S670/800 марку стали.

Да марка горячекатаных арматурных прутков это значение означает предельное допустимое напряжение в N/mm2, точнее "вилка".

SFN пишет:
там написано "грунтовые нагели"

Самое смешное, что название это придумали производители этих прутков, ну типа прямой перевод , но некоторые стандарты предприятий включили их как отдельный вид анкеров, хотя это чисто буроинъекционные только с готовой технологией и расчетом, для различных типов крепи с возможностью соединения(наращивания) этой арматуры через резьбовые муфтовые соединения и закрепления концов гайками, что у нас нет и потому они получили такое широкое применение

http://www.annahuette.com/SAS_hochfeste_Bewehrungstechnik.html

[doc]

SFN пишет:

doc пишет:
хочется верить что местные журналмеры эту фразу"...Представители заказчика убедились, что заводу под силу справиться с поставленными задачами..." втюхнули не особо задумываясь над смыслом и по сути...

Бумагу экономят, шельмецы.. после "представители заказчика" обычно пишут "в очередной раз" или "в который раз"

здесь несколько в ином изложении:http://samaratoday.ru/news/180569


18 июня 2014 года на производственной площадке ОАО «Тяжмаш» в Сызрани состоялось техническое совещание по вопросам создания агрегатов стартового комплекса для космодрома «Восточный»...

[SFN]

Фото того же цеха ранее

 http://novosti-kosmonavtiki.ru/forum/messages/forum13/topic7214/message1263774/#message1263774

[doc]

SFN пишет:
Фото того же цеха ранее

 http://novosti-kosmonavtiki.ru/forum/messages/forum13/topic7214/message1263774/#message1263774

вроде как несколько секторов смонтировали или я чего то непонимаю... у нас аналогичное называлось контрольной сборкой, перед сборкой на объекте и последующим бетонированием:



[ВВК]

doc пишет:
у нас аналогичное называлось контрольной сборкой

Если в цеху , то однозначно контрольная, если на объекте, то скорее укрупненная перед монтажом

[agon]

doc пишет:
вроде как несколько секторов смонтировали или я чего то непонимаю... у нас аналогичное называлось контрольной сборкой, перед сборкой на объекте и последующим бетонированием:

doc, что это? Похоже на какое-то гидротехническое сооружение. Это какая-то ГЭС?

[АниКей]

Омский студент будет руководить стройкой космодрома «Восточный»      Студенческий отряд «Сокол» из Омска в количестве 14 человек отправился в Амурскую область на строительство космодрома «Восточный».    В Амурской области продолжается строительство космодрома «Восточный» – для реализации проекта планируется привлечь 20 студенческих отрядов. Среди них и омский студотряд «Сокол», бойцы которого уже выехали на Дальний Восток. Планируется, что к работам студенты приступят 1 июля.    Как рассказал командир Омского областного студенческого отряда Алексей Потейко, в Амурскую область отправилось 14 человек – студентов ОмГУПСа. Все они будут задействованы на строительно-бетонных работах, соответствующую подготовку ребята уже получили. Кроме того, руководить всеми студотрядами (а это как минимум 500 человек) будет студент из Омска.       – Эта стройка получила статус всероссийской студенческой стройки. Ее командиром стал студент аграрного университета Александр Храмов, который уже приступил к своим обязанностям. Ребята были обучены на плотников-бетонщиков, но они готовы выполнять и другие работы. С жильем проблем нет, этот проект курирует «Роскосмос», – сообщил Потейко.    Пробудут омские студенты на объекте до конца августа и вернутся в Омск к началу учебного года. РИА «Омск-Информ»

[doc]

agon пишет:

doc пишет:
вроде как несколько секторов смонтировали или я чего то непонимаю... у нас аналогичное называлось контрольной сборкой, перед сборкой на объекте и последующим бетонированием:

doc, что это? Похоже на какое-то гидротехническое сооружение. Это какая-то ГЭС?

да, это закладные части гидроагрегата - статор турбины, по окружности к нему приваривается улитка - спиральная камера... Бурейская ГЭС, август 2001 года...

[agon]

На космодроме «Восточный» возводится новый комфортабельный вахтовый городок для строителей
24.06.2014
«Восточный» - современный космодром, который будет  включать в себя два стартовых, технический, измерительный комплексы,  командный пункт, промышленные предприятия, железнодорожные и автомобильные коммуникации, аэродром.

Обслуживающий персонал космодрома может состоять из нескольких десятков тысяч человек. Для их комфортного проживания.

Уже сегодня Спецстрой России возводит новый город,  который станет административным центром космодрома, и помимо жилья будет включать в себя медицинские, культурные, учебные, спортивные, торгово-бытовые и другие учреждения.

Первый этап жилищного строительства планируется завершить к июню 2015 года. К этому времени будет построено 1045 квартир, в которых смогут комфортно проживать около 3500 человек. Общая площадь застройки первой очереди составит 18 441 м2.  Для освоения таких объемов Спецстрой России планово увеличивает количество персонала, задействованного на строительстве города, при этом  большое внимание уделяется условиям работы и проживания прибывающих специалистов.

Для комфортной жизни строителей космодрома реконструированы и функционируют благоустроенные общежития на 1259 мест, столовая на 312 посадочных мест пропускной способностью 1000 человек в сутки, кинозал, оборудовано девять вахтовых городков, способных одновременно принять 2917 человек. На территории каждого городка имеются столовые, медицинские пункты, бани. Для обеспечения безопасности и правопорядка на космодроме налажено взаимодействие с силовыми структурами и областной администрацией.

Дополнительно возводится вахтовый городок на 1200 человек. Всего будет построено пять благоустроенных общежитий для рабочих и одно общежитие для инженерно-технических работников, две столовых на сто посадочных мест каждая, банно-прачечный комплекс, медицинский пункт, спортивная площадка, магазин,  небольшое кафе.

http://spetsstroy.ru/pressroom/spsnews/25967/
