NRO, USAF и другие любители спутников

[Старый]

Интересно, из каких соображений назначаются номера NROL?
Дают по порядку а потом летят как получится? Или какая другая система?

[Sharicoff]

Интересно, из каких соображений назначаются номера NROL?
Дают по порядку а потом летят как получится? Или какая другая система?

Подозреваю, что дают сразу целой куче планируемых пусков, а потом летают, как масть ляжет. Вспомнить например последний НОСС. Пуск был частично успешным, спутники сами дотягивали до целевой орбиты. Сразу после пуска в манифестах появился NROL-25, который тоже предположительно НОСС. После того, как довыведение прошло успешно - NROL-25 исчез из манифестов.

UPD: Не, насчет NROL-25 я соврал. Он был в манифестах еще до запуска NROL-30R, причем был впереди него...

Еще из интересных наблюдений:
НОСС-3-1 = NROL-13
НОСС-3-2 = NROL-18
НОСС-3-3 = NROL-23
Номера идут с шагом 5.
Если кстати NROL-25 действительно окажется НОССом, то:
НОСС-3-4 = NROL-30R
НОСС-3-5 =(?) NROL-25
Опять через пятерку.

Интересна также была история с высокоэллиптическими СДС-3.
СДС-3-1 = NROL-5 улетел в 1998 году.
СДС-3-4 = NROL-1 улетел в 2004 году.

[flateric]

тут выясняется, что Space Radar (ex-Space Based Radar) скорее, очень даже жив, чем мертв

http://www.airforce-magazine.com/DRArchive/Pages/2011/April%202011/April%2015%202011/TheFixIsIn.aspx

The Fix Is In
The Fix Is In: The Space Radar, contracts for which were canceled in 2008, and which has been a very quiet topic since then, is apparently a healthy though highly classified program, and may even have some operational components. Bruce Carlson, National Reconnaissance Office director, told the Daily Report in an interview that "we think we have solved that problem. And I think we've convinced most people in the [intelligence] community that we've solved that problem." All Carlson could say about its status is that there is "a solution." When asked if it's "an overhead," meaning a satellite, he replied: "It's a system we can operate, yes." Carlson did acknowledge that "it cost a lot of money. It wasn't on time, but now we're there. We've got the technical solution, we've got the produceability." He added that a solution is in hand "for the next few years. Now, you can't rely on just one solution forever, but we think we've got that problem behind us."
—John A. Tirpak
4/15/2011

обновленный фактшит
http://www.losangeles.af.mil/library/factsheets/factsheet.asp?id=5308

[Sharicoff]

Новый документ с перечнем рассекречиваемого:
http://www.nro.gov/foia/docs/foia-rrg.pdf

Из того, что стоило бы зафиксировать:

NRO занимается MASINT (стр.11)

NASA принимало ограниченное участие в проектах P-35 и P-417 (DMSP) (стр.14)
NASA использовало технологии программы SAMOS E-1 в рамках Lunar Orbiter.

Ранние программы NRO A, B и C относятся к ВВС, ЦРУ и ВМС соответственно. Программа А – видовая разведка высокого разрешения и разработка КА РЭР, программа В – видовая разведка (в т.ч. оптико-электронная) и разработка КА РЭР, программа С - разработка КА РЭР. (стр. 17)

Спутники NRO используют гироскопы в составе системы стабилизации. (стр. 22)
Существуют (существовали) спутники NRO радиолокационной разведки (в т.ч. с САР).
Обозначение KH-11 реально имеет место быть.
Первый КА ОЭР был запущен 19 декабря 1976 года, о его вводе в эксплуатацию объявил президент Форд 20 января 1977 года.
Велись исследования и разработки в области сложения изображений (Image Fusion Techniques).
КА ОЭР используют спутники-ретрансляторы для передачи данных.
Данные передаются в масштабе времени, близком к реальному.
Концептуальные прорисовки КА видовой разведки (без размеров и расположения антенн и без внутренних деталей) признаны несекретными.

Наилучший достигнутый уровень пространственного разрешения – 2 фута (КН-7). Исключение составляет только неудачный эксперимент с камерой P-camera в миссии КОРОНА 9056 в конце июня 1963 года, когда ожидаемое разрешение составляло 1 фут. (Вероятно, имеются в виду только рассекреченные системы: КН-1...КН-7 и топографическая камера на КН-9). (стр. 23)

Рассекречены программы видовой разведки CORONA, ARGON, LANYARD (CAL) и SENTRY/SAMOS. Все прочие выведенные из эксплуатации программы видовой разведки остаются секретными. Рассекречены некоторые выборочные факты по системам КН-7, КН-9 и КН-11 (кодовые имена программ не раскрываются). (стр. 25)

Номера миссий соответствуют программам:
9000       CORONA (KH-1 - KH-4, фев 59 - дек 63)
8000       LANYARD (KH-6, мар 63 - июл 63)
9000A    ARGON (KH-5, фев 61 - авг 64)
1000       CORONA (KH-4A, авг 63 - сен 69)
1100       CORONA (KH4-B, дек 67 - май 72)
1201-1220    KH-9
4001-4038    KH-7
(стр. 28 )

Программа S-2 развивалась в начале-середине 60-х годов по линии Программы А в качестве замены CORONA. (стр. 28 )

На КА ОЭР используются технологии ПЗС-матриц. (стр. 28 )

По КН-7 (стр. 29):
- это первый КА видовой разведки высокого разрешения, эксплуатировавшийся разведсообществом
- эксплуатировался с июля 63 по июнь 67 года.
- 38 миссий, продолжительностью от 1 до 8 дней
- возвращение одной кассеты с пленкой в каждой миссии
- пленка успешно возвращена в 34 миссиях из 38, в 30 случаях кадры с возвращенной пленки были использованы по назначению.
- возвращено 19000 кадров, всего – 43000 футов пленки.
- размер кадра «на земле» - примерно 10 х 12 морских миль, всего отснято 6.6 млн. квадратных морских миль поверхности земли.
- наилучшее разрешение в начале составляло 1.2 метра, к 1966 году улучшилось до 0.6 метра
- возможность съемки полосы шириной 12 мирских миль и длиной 5-400 морских миль.
- обеспечение картографической информацией для составления крупномасштабных (1:50000) карт Министерства обороны.
- в число приоритетных объектов съемки входили советские и китайские атомные объекты и места базирования МБР.

По картографической камере КН-9 (стр. 30):
- в эксплуатации с марта 1973 по октябрь 1980
- номера миссий КН-9 – 1201-1220, миссии с использованием картографической камеры – с 1205-5 по 1216-5 (всего 12), длительность 42-119 суток.
- возвращение одной кассеты с пленкой в каждой миссии
- возвращено 29000 кадров, всего – 48000 футов пленки
- размер кадра «на земле» - примерно 70 х 140 морских миль, всего в 12 миссиях отснято 104 млн. квадратных морских миль поверхности земли
- съемка ключевых контрольных точек в режиме стерео или с тройным перекрытием (tri laps) за один пролет
- максимальное разрешение улучшалось с 30 до 20 футов

По LANYARD:
- возможность отклонения от надира поперек трассы на фиксированный угол 0°, +/- 15°, или +/- 30° обеспечивала общую ширину полосы обзора 192 морские мили
- максимальное время перенацеливания 30 секунд ( от отклонения 30° в одну сторону до 30° в другую). Время отклонения на 15° - 3 секунды.
- до 200 перенацеливаний за миссию

До 1966 года метеорологические спутники (программы 35, 417, 698BH) были частью разведывательной программы. (стр.33)

Специальный центр обработки фотоматериалов ВВС США находился на авиабазе Westover, Массачусеттс. (стр.34)

Частично рассекречены программы РЭР GRAB, WS-117L SENTRY/SAMOS и POPPY. Остальные программы РЭР остаются засекреченными. (стр.36)

КА РЭР эксплуатируются на низких, высоких эллиптических и геостационарных орбитах. (стр.37)

КА РЭР используются для военных поисково-спасательных операций (все факты засекречены)

Данные с КА РЭР передаются в масштабе времени, близком к реальному.

NRO проводило эксперименты по лазерной связи «космос-космос» (стр.44)

NRO владеет спутниками-ретрансляторами (стр.47)
Спутники-ретрансляторы разрабатывались компанией Хьюз в 70-х гг.
Впервые КА-ретранслятор был задействован совместно с КА ОЭР в 1976 году, скорость передачи данных была эквивалентна 100 цифровым телевизионным каналам.

Спутники NRO применялись для сбора научных данных и информации о состоянии окружающей среды, а также для наблюдения за природными и техногенными катастрофами. Полученные данные передавались соответствующим федеральным агентствам. (стр.49)

В качестве наземных станций NRO используются ADF-E (Форт-Бельвур), ADF-C (а/б Бакли) и ADF-SW (Уайт-Сендз). За рубежом - Joint Defence Facility Pine Gap (JDFPG) и Royal Air Force Menwith Hill Station (MHS) (стр.56)

Номера программ, связанные с программами CORONA, ARGON, LANYARD:
-162, - 241, -622A, -846
Номера программ, связанные с программой SAMOS:
101B (ПН E-5)
201 (ПН E-6)
315A (ПН E-6)
722 (ПН E-6)
Номера программ, связанные со спутниками NRO:
- 104       - 580
- 141       - 623
- 259       - 732
- 326       - 774
- 465       - 843
- 475       - 868
- 491       - 878
- 557       - 946
(стр.61)

TRW участвовала в создании КА РЭР по программе В (стр.69)

Advent Systems и Lockheed участвовали в работах по РЭР в рамках программы А (стр.69)

Система обеспечения секретности BYEMAN реально существует (стр.90)

Камера Hycon на Аполлонах 13 и 14, а также панорамная камера Itek на Аполлонах 15-17 являются частью сотрудничества NASA и NRO. (стр. 101)

КА GRAB несли две ПН: секретную для РТР и научную SOLRAD. (стр.107)
GRAB регистрировал излучение в S-диапазоне. Ширина полосы обзора – 3500 морских миль.

Управление КА GRAB осуществлялось со специальных пунктов, сеть которых была развернута по всему миру. Имеется информация по местонахождению двух пунктов:
Wahiawa, Гавайи;
Hybla Valley, Вирджиния
(стр.108)

JANUS – название камеры КА CORONA J (стр.143)

STEX – технологический КА РЭР (стр.150)

SAMOS – номера программ:
E-5 [698A(X)], E-6 (201, 698BJ, 722)
четыре варианта ПН РЭР ferret (F-1...F-4) (стр. 169)
F-1 и F-2 мониторили диапазон от 50 МГц до 40 ГГц. Точность привязки координат излучающего объекта – 50-100 миль. В дальнейшем предполагалось улучшить этот параметр до 5 миль. (стр. 170)

На спутниках CORONA в некоторых миссиях применялась цветная и инфракрасная пленка. (стр.178)

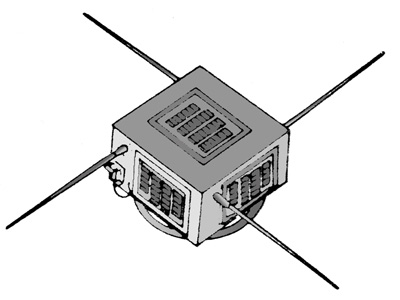

POPPY являлась продолжением GRAB в регистрации излучения советских РЛС ПВО, кроме того, была добавлена задача регистрации излучения радаров советских военных кораблей в открытом море. (стр 182)

В каждом запуске на орбиту выводились от 2 до 4 КА POPPY (стр.183)

Всего было 5 запусков GRAB (2 успешных) и 7 запусков POPPY

[instml]

Ted Molczan has released an interesting speculation of upcoming NRO payloads

http://www.satobs.org/seesat/Apr-2012/0199.html

Launch Date  Launch   Site     Vehicle        Payload Guess                 Confidence
20 Jun 2012  NROL-38  CCAFS  Atlas V-401   SDS GEO or HEO                    90%
28 Jun 2012  NROL-15  CCAFS  Delta IV-H     Misty 1-3                         70
02 Aug 2012  NROL-36  VAFB   Atlas V-401   NOSS 3-6                         100
    CY 2013  NROL-65  VAFB   Delta IV-H     Final Block 4 KH-11              100
    FY 2014  AFSPC-4  CCAFS  Delta IV-M(4,2)  Trumpet-FO 3 + SBIRS-HEO 3        80
    FY 2014  NROL-39  VAFB   Atlas V-501    FIA Radar 3                      100
    FY 2014  NROL-67  CCAFS  Atlas V-541    Next Generation GEO SIGINT        90
    FY 2014  NROL-33  CCAFS  Atlas V-401    SDS HEO or GEO, or NOSS           95

http://forum.nasaspaceflight.com/index.php?topic=11127.msg885117#msg885117

[Sharicoff]

FY 2014  AFSPC-4  CCAFS  Delta IV-M(4,2)  Trumpet-FO 3 + SBIRS-HEO 3        80

Понять бы еще, почему вдруг спутник РЭР летит не как NROL-xxx

[Sharicoff]

И еще один момент: этот гипотетический АдвТрампет пойдет с Канаверала. Два предыдущие были с Ванденберга.

[instml]

QUILL[/size]

QUILL was an experimental Synthetic Aperture Radar (SAR) satellite, based on the Corona satellite and available SAR hardware, which flew one time in 1964. Because of diplomatic and security concerns the brief mission imaged only selected targets with the United States. Those targets could be inspected on the ground to validate the intelligence value of orbital SAR without alerting the Soviets to the capability or touching off diplomatic protest over active illumination of sovereign territory. This was a proof-of-concept mission.

Aides

    * QUILL Frequently Asked Questions
    * QUILL Declassification Guidelines
    * QUILL Fact Sheet

Declassified Histories

Two histories about QUILL have been declassified and released: Robert Perry's 1972 "Radar in Orbit" history of the QUILL program and Robert L. Butterworth's 2004 revision his own history, The First Imaging Radar Satellite.

    * Radar in Orbit
    * The First Imaging Radar Satellite

Declassified QUILL Lecture

On August 14, 2011 a lecture about QUILL was given at NRO headquarters in Chantilly, Virginia by Dr. Jeffery Charleston. This lecture has been declassified and provided to the public here along with the pamphlet which was made available at the lecture. The declassified pictures used during the lecture can be found in the lecture transcript.

    * QUILL Lecture Audio 35 Minutes - MP3 Format
    * QUILL Lecture Transcript
    * QUILL Lecture Pamphlet

Declassified Documents

#    Document Title    Date    No. of Pages

1    1962 Summary of the Satellite Reconnaissance Program    12/14/1962    5
   A memorandum from DNRO Charyk to DCI McCone summarizing the status of the Satellite Reconnaissance Program. Project QUILL is mentioned on the last page

2    Detailed Plan of QUILL Program    3/6/1963    5
     A cable providing a plan of the QUILL program including: Security policy, security procedures, funding procedures, contractor relationships, hardware handling, launch and recovery responsibilities

3    MFR Discussion Regarding Project QUILL    3/21/1963    6
     A memorandum for the record in the form of a discussion transcript. The discussion centers around security aspects of project QUILL

4    MFR Discussion Regarding Project QUILL    3/29/1963    2
     A memorandum for the record from a meeting that took place 28 March 1963. Lt. Col. Bradburn presents an overview of a briefing he plans to give to the NRO staff about QUILL

5    Status of Air Force QUILL Program    4/1/1963    8
     A Memorandum providing a detailed report on Major Bradburn's briefings in March 1963 and recommendations for Quill security plans

6    Cable-QUILL Cover Story and Flow Plan    4/9/1963    3
   A Cable delineating the QUILL cover story and flow plan agreed to at a meeting with Major Bradburn in 1963

7    Status of Satellite Reconnaissance Program    11/13/1963    9
     DNRO Mcmillan's notes for a status report given to the USIB and 5412 Group on 14 November 1963

8    DCI Review of FY 65 NRP    7/23/1964    6
     A memorandum from DCI John McCone to DNRO regarding a preliminary review of the FY 1965 NRP program. Quill is mentioned on page three of the memo

9    DNRO comments on DCI memo regarding review of FY 1965 NRP    7/29/1964    12
     A memorandum from DNRO McMillan to Deputy Secretary of Defense. The DNRO comments back to Secretary Vance about the DCI's review from 23 July 1964. QUILL is mentioned on page four

10    Status of Quill Project    10/22/1964    2
     A memorandum for the Special Security Center's chief providing an opinion concerning the protection of the QUILL product

11    Comments on QUILL meeting at SSC    10/22/1964    1
     Comments regarding security classification and control for products of project QUILL

12    QUILL End Product in BYEMAN    10/23/2012    2
     A summary of discussions regarding the protection of the QUILL end product as well as the creation of an evaluation team

13    Project QUILL Product Security Control and Classification    12/7/1964    6
     Project QUILL security plan and associated memoranda for including QUILL in the BYEMAN system

14    Ad hoc QUILL Product Evaluation Team    1/1/1965    2
     A Memo from DNRO to DNPIC requesting the formation of an ad hoc evaluation team for the QUILL product

15    Quick Reaction Surveillance Systems    1/11/1965    12
     DNRO's response to the Secretary of Defense regarding a requirement. On page 11 QUILL is discussed as an exploratory program

16    DNRO to DCI on Evaluation of QUILL Feasibility Demonstration    2/3/1965    1
     Memorandum from DNRO to DCI regarding successful QUILL orbit and requesting approval to form the evaluation team for the end product

17    DDCI response to DNRO on Evaluation of QUILL Feasibility Demonstration    2/8/1965    1
     Deputy DCI response to DNRO regarding the formation of the QUILL evaluation team

18    Program Vehicle 2355 System Report Volume 1 Summary    3/31/1965    152
     Volume 1 of the Lockheed Missiles & Space Company's System report. This volume provides a review of the complete scope of activities associated with bringing the QUILL system into being

19    Program Vehicle 2355 System Report Volume 2, Engineering    3/31/1965    431
     Volume 2 of the Lockheed Missiles & Space Company's System report. This volume provides a review of the engineering activities associated with bringing the QUILL system into being

20    Program Vehicle 2355 System Report Volume 3, Flight Performance    3/31/1965    235
     Volume 3 of the Lockheed Missiles & Space Company's System report. This volume contains the orbital performance data as well discussion of the performance of the various subsystems

21    KP-II Program Report Volume 1 - Design and Development    4/1/1965    186
     This document discusses the initial system analysis, design, and development of the Goodyear KP-II side-looking doppler radar system

22    KP-II Program Report Volume 2 - Testing    4/1/1965     191
     This document discusses the ground tests to which the Goodyear KP-II side-looking doppler radar system was subjected and presents the results of the orbital flight test

23    Study of Radar Imagery    4/1/1965    1
     Memorandum from DNRO tasking a study for Radar imagery interpretation.

24    Project QUILL Exploitation Evaluation Report    8/1/1965    106
     The National Photographic Interpretation Center (NPIC) Exploitation Evaluation report for project QUILL

25    Semi-annual report to the PFIAB 1965-66    11/1/1965    59
     The Semi-annual report to the President's Foreign Intelligence Advisory Board (PFIAB) on the activities of the National Reconnaissance Program includes a mention of QUILL on pages 36-37

26    MFR No objections to dropping QUILL    5/28/1968    1
     A memorandum from 1968 agreeing to drop the QUILL program

27    DS&T approves deleting QUILL from the BYEMAN system    2/6/1969    1
     CIA/DS&T memorandum to DNRO Flax approving the removal of QUILL from the BYEMAN system

28    Cable - Discontinuation of QUILL Announced    2/10/1969    2
     A cable announcing the discontinuation of the QUILL program and requesting an immediate action to debrief all personnel

http://www.nro.gov/foia/declass/QUILL.html

Всего: 35 pdf, 1 mp3

[Старый]

И еще один момент: этот гипотетический АдвТрампет пойдет с Канаверала. Два предыдущие были с Ванденберга.

По моему все Трампеты (первой серии) были с Канаверала.
 А эти, со Сбирсом, кстати, обозначались как НРОЛы?

[Sharicoff]

И еще один момент: этот гипотетический АдвТрампет пойдет с Канаверала. Два предыдущие были с Ванденберга.

По моему все Трампеты (первой серии) были с Канаверала.

Тык потому, что Титан-Центавры летали только с Канаверала. Думаю, это единственное объяснение.

А эти, со Сбирсом, кстати, обозначались как НРОЛы?

С доп ПН SBIRS-HEO? Конечно. NROL-22 и 28.

[instml]

Surcal 2, 3, 4, 5

Surcal [NRL]

Surcal (Surveilance Calibration) satellites to calibrate the Naval Space Surveillance (NavSpaSur) system. They were produced in cooperation with the NRL group who had designed and developed the NavSpaSur system.

NAVSPASUR was the successor to NRL's innovative Vanguard tracking system, the Minitrack. Launched between 1962 and 1965, the SURCALs were built in different shapes and sizes. In contrast to Surcal 1, they were designed as free-flyers.

Nation:    USA
Type / Application:    Calibration
Operator:
Contractors:
Equipment:
Configuration:
Propulsion:    ?
Power:    Solar cells, batteries
Lifetime:
Mass:    ?
Orbit:

Satellite    Date    LS       Launch Vehicle    Remarks
Surcal 2    13.12.1962    Va 75-1-1    P    Thor-DM21 Agena-D    with Poppy 1A, Poppy 1B, Injun 3, Calsphere 1
Surcal 3    15.06.1963    Va 75-1-1    P    Thor-DM21 Agena-D    with Poppy 2A (Solrad 6), Poppy 2B, Poppy 2C (RADOSE), LOFTI 2B
Surcal 4    09.03.1965    Va 75-1-2       Thor-DM21 Agena-D    with Poppy 4A (Solrad 7B), Poppy 4B, Poppy 4C (GGSE 2), Poppy 4D (GGSE 3), SECOR 3, Dodecapole 1, Oscar 3
Surcal 5    13.08.1965    Va 75-1-1       Thor-DSV2A Able-Star    with Transit-O 5, Tempsat 1, Dodecapole 2, Long Rod, Calsphere 2

http://space.skyrocket.de/doc_sdat/surcal-2.htm

[Sharicoff]

Кхм. Поехали! :-)

http://forum.nasaspaceflight.com/index.php?topic=32695.0

[Брабонт]

TOPAZ, конечно, убивает наповал.

Не нравится мне идентификация этих РСА-шников, ни Джонатана Макдауэлла, ни Уильяма Грэма:

ONYX Block I: USA-34, USA-69, USA-133
ONYX Block II: USA-152, USA-182
TOPAZ Block I: USA-215, USA-234, NROL-39, NROL-45, NROL-XX
TOPAZ Block II: TBD

По типу антенны 152-й надо переводить в Block I, закрывая серию единственным Block II aka USA 182.


А вот с INTRUDER n/n+1 , похоже, в точку.

[Sharicoff]

С "Орионами" похоже на прямое попадание.

А про типы антенн на Лакроссах, подозреваю, на Западе не в курсе. Или все-таки в курсе?

[Sharicoff]

Вариант Грэхема про "Топазы" как FIA-Radar смотрится логично: два запущено как USA-215 и USA-234, два запланировано как NROL-39 и NROL-45, еще под один минувшим летом закуплена "Дельта-4М-5.2". Итого - пять.

[Брабонт]

Sharicoff пишет:
С "Орионами" похоже на прямое попадание.

Непонятно, подразумевает ли индексация 1-8 однотипность конструкции - фотометрически это, кажется, неоднородная группа (помните пост европейского гостя)?

[Старый]

Топаз... Главная загадка природы: почему американцы дают свои секретным спутникам названия которые одинаково звучат и означают одно и то же и на русском и на английском языках?

[Sharicoff]

Старый пишет:
почему американцы дают свои секретным спутникам названия которые одинаково звучат и означают одно и то же и на русском и на английском языках?

Ага, особенно Интрудер... :-)

[Stalky]

Старый пишет:
Интересно, из каких соображений назначаются номера NROL?
Дают по порядку а потом летят как получится? Или какая другая система?

Развитое проектное управление. Дают номер сразу же после первого организационного и финансового оформления работ по какой-либо миссии. А вот потом эти проекты претерпевают разные жизненные испытания и их очерёдность может меняться. Но первое название идёт насквозь через всю жизнь проекта. Удобно, никогда не запутаешься в сходных вещах.

[Старый]

Я так и думал что дают подряд.
