KH-9 и KH-11

[Liss]

Добрые люди говорят, что в субботу, 17 сентября, будут официально рассекречены KH-7 и KH-9 и продемонстрированы публике их камеры: http://www.thespacereview.com/article/1927/1

[Sharicoff]

Интересно, КН-9 полностью рассекретят, или только топографическую камеру?

[Salo]

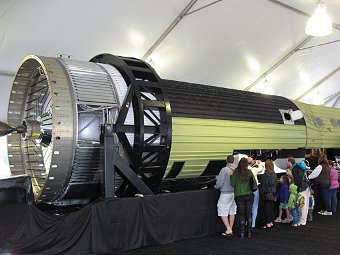

Картинки с выставки:
http://www.spaceref.com/news/viewnews.html?id=1568
http://lenta.ru/news/2011/09/19/sat/

[ronatu]

Интересно, КН-9 полностью рассекретят, или только топографическую камеру?

[ronatu]

http://www.youtube.com/watch?v=fzuOuSjase0&feature=player_embedded

[ronatu]

http://www.youtube.com/watch?v=XMT6Y32N1P0&feature=related

[eng. Alex]

В анимации мелькают солнечные батареии на корме.

[Брабонт]

В которой?

[eng. Alex]

В которой?

В этой: Just Declassified: Spy Satellite KH-9 Hexagon

[Старый]

Так на нём везде показаны солнечные батареи.
 Вопрос про то чем питаются КН-7/8?

[Старый]

В фильме бросается в глаза какие маленькие оптические системы по сравнению с размером спутника.

[ronatu]

В фильме бросается в глаза какие маленькие оптические системы по сравнению с размером спутника.

Hexagon - cogep>kuT 4 Bop3Bpaw,aeMbIe kancy/\bI
U,u/\uHgp nocepeguHe- Te/\eckon guaroHa/\b guaMeTpa (~2m?)
U,u/\uHgp B KoHu.e - nao

[ronatu]

Кажется, становится понятно, откуда растут ноги у картинки KH-9 с таким характерным "носом". Дэй все очень старательно переписал в своей прошлогодней статье: http://www.thespacereview.com/article/1715/1 , вот только не указал, откуда переписывал. А переписывал он судя по-всему отсюда: http://www.dtic.mil/cgi-bin/GetTRDoc?Location=U2&doc=GetTRDoc.pdf&AD=ADA491628
И в этом документе есть картинка (стр. 9 документа), с размерами, с указанием основных деталей конструкции, даже масса приводится (перед входом в атмосферу, т.е можно наверное считать, что это сухая масса, плюс-минус лапоть - 11750 lb = 5330 кг) . Вот эта картинка, добрые люди уже перетащили ее в википедию:

[Старый]

Hexagon - cogep>kuT 4 Bop3Bpaw,aeMbIe kancy/\bI
U,u/\uHgp nocepeguHe- Te/\eckon guaroHa/\b guaMeTpa (~2m?)
U,u/\uHgp B KoHu.e - nao

Роман, а где вы всё это время были?

[eng. Alex]

Так на нём везде показаны солнечные батареи.
 Вопрос про то чем питаются КН-7/8?

Они то есть, то нету, даже в одном фильме.  :roll: Питание КH-7/8 непонятно, но кормовой отсек у них рисуют похожим на девятку: GAMBIT 3. America's eyes in space. Хотя веры таким рисункам мало.

[Старый]

Они то есть, то нету, даже в одном фильме.  :roll:

В разделе "50 лет НРО" выложено подробное описание КН-9 со всеми солнечными и аккумуляторными батареями и даже распределительными коробками.
 Для КН-7/8 такого описания нет.

Питание КH-7/8 непонятно, но кормовой отсек у них рисуют похожим на девятку:

Там же на фотографиях кормовой отсек у них типично адженовский только с блоком малой тяги.

[eng. Alex]

Они то есть, то нету, даже в одном фильме.  :roll:

В разделе "50 лет НРО" выложено подробное описание КН-9 со всеми солнечными и аккумуляторными батареями и даже распределительными коробками.

Для КН-7/8 такого описания нет.

Питание КH-7/8 непонятно, но кормовой отсек у них рисуют похожим на девятку:

Там же на фотографиях кормовой отсек у них типично адженовский только с блоком малой тяги.

Ознакомлюсь. В КН-7/8, вероятно, не в конструкции секрет, иначе, что его таить?  :?:

[ronatu]

Hexagon - cogep>kuT 4 Bop3Bpaw,aeMbIe kancy/\bI
U,u/\uHgp nocepeguHe- Te/\eckon guaroHa/\b guaMeTpa (~2m?)
U,u/\uHgp B KoHu.e - nao

Роман, а где вы всё это время были?

Типа, а мужики то и не знали? (с) :wink:

[ronatu]

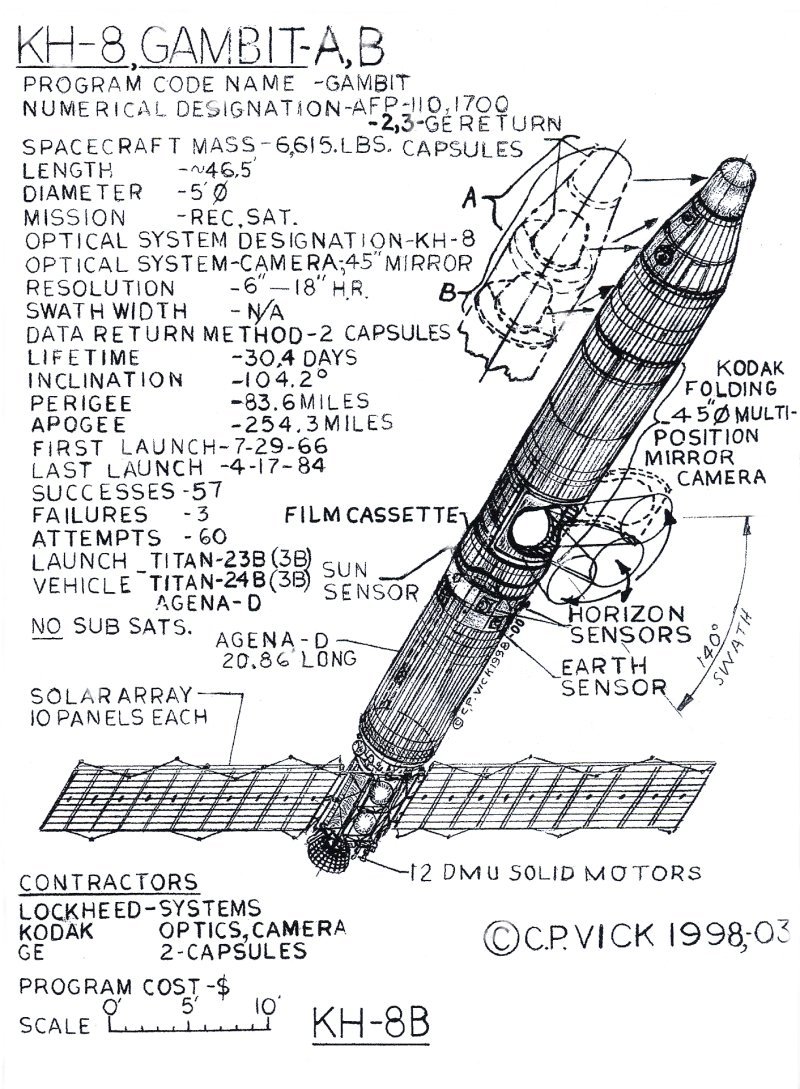

Two different versions of the KH-8 spacecraft were apparently developed through the evolution of the series.

The First KH-8A in the series featured one and then later two General Electric (GE) high resolution film return capsules while the second KH-8B in the series featured three in excess of 2,000 pounds GE film return capsules.

This and better spacecraft management procedures allow the spacecraft life to be considerably extended with the addition of two solar arrays through the latter part of the series.

The Standard black and silver striped 20.86 feet long with a five foot maximum diameter not including its solar arrays Agena-D orbital insertion bus stage was utilized by the spacecraft and remain attached to the vehicle to reentry.

It was in some versions as much as approximately 46.5 feet long with a mass of about 6,615 -8,200 pounds.

KH-8 featured two ten panel solar arrays on longer duration missions and carried 12 DMU solid motors for orbital maintenance. The spacecraft carried the usual array Lockheed of sun, earth, and horizon sensors. There is no indication that it carried any sub-satellites.

[ronatu]
