27.11.2025 Кабина обслуживания СК 31/6

[Astro Cat]

Ну мачты я и имел ввиду.

[simple]

Заправочных ферм не существует.

Вы не можете просматривать это вложение.

вот эти фермы которые держат рн снизу там магистрали есть?

[YEGORZ]

"фермы которые держат рн снизу"

[simple]

"фермы которые держат рн снизу"

если в конструкции есть решетка то это ферма, я так помню

[Kotofan]

Снизу ракету ничего не держит, она за середину подвешена, а "хвост" внизу ни на что не опирается

[simple]

Снизу ракету ничего не держит, она за середину подвешена, а "хвост" внизу ни на что не опирается

держит не означает опирается, че за день седня, ликбез по терминологии какойт о

[Vlad...]

"фермы которые держат рн снизу"

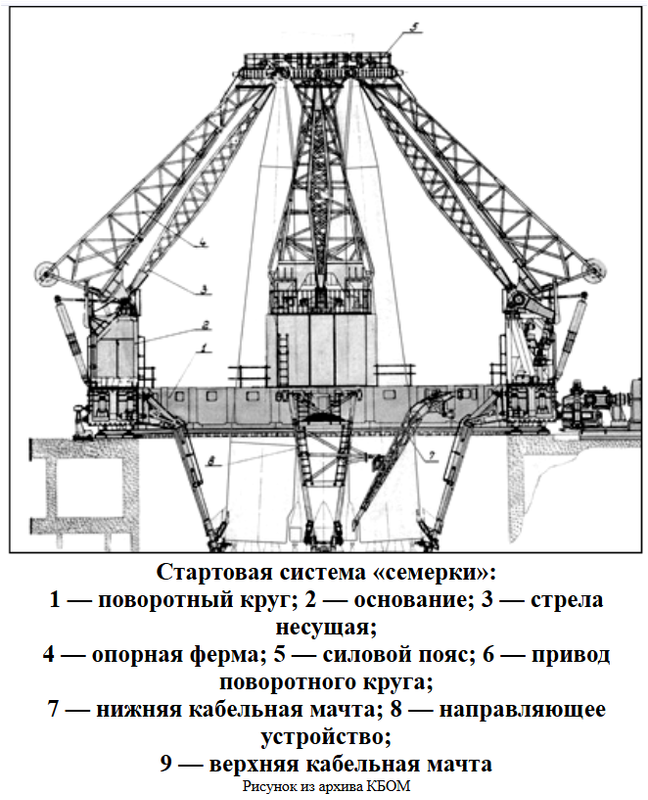

Четыре фермы снизу - это УН (устройства направляющие). Удерживают ракету от качаний и обеспечивают вертикализацию. При пуске захваты на УН выходят из кронштейнов на боковых блоках РН, УН под собственным весом отходят к стене огневого проема. В конце хода тормозятся домкрат-тормозами. По УН проложены кабели НКС. При отходе УН при пуске отстыковываются отрывные разъемы

[cross-track]

[simple]

Таблица 1 – Основные конструктивные характеристики РН 372РН17

Спойлер

Наименование показателя	Ступень/элемент	Значение показателя
1 По ступеням Рн:
1.1 Количество ракетных блоков по ступеням	I ступень	4
	II ступень	1
	III ступень	1
1.2 Массовые характеристики
элементов конструкции РН, кг:	Боковой блок (один блок)	3815
	Центральный блок	6450
	Блок III ступени	2775
	ХО (в составе блока III ступени)	441
1.3 Заправляемые компоненты, кг:
- горючее «нафтил» (ТУ 38.001244-81)	Боковой блок (один блок)	11458
	Центральный блок	26794
	Блок III ступени	6650
- окислитель, жидкий кислород (сорт 2 ГОСТ 6331-78)	Боковой блок (один блок)	27903
	Центральный блок	63709
	Блок III ступени	16554
а) высококонцентрированный пероксид водорода (ГОСТ Р.50632-93)	Боковой блок (один блок)	1212
	Центральный блок	2636
б) жидкий азот	Боковой блок (один блок)	256
	Центральный блок	485
в) газообразный азот	Боковой блок (один блок)	9
	Центральный блок	24
	Блок III ступени	3
г) сжатый воздух	Боковой блок (один блок)	4
	Центральный блок	4
д) гелий	Блок II ступени	-
	Блок III ступени	27
е) кислород (газ в баках на момент КП)	Блок III ступени	2
1.4 Остатки компонентов на момент выключения двигателя, кг:
- горючее	Боковой блок (один блок)	215
	Центральный блок	272
	Блок III ступени	104
- окислитель	Боковой блок (один блок)	451
	Центральный блок	678
	Блок III ступени	167
- пероксид водорода	Боковой блок (один блок)	125
	Центральный блок	263
- жидкий азот	Боковой блок (один блок)	47
	Центральный блок	60
- остатки газа в баках	Боковой блок (один блок)	194
	Центральный блок	391
	Блок III ступени	35
1.5 Габариты элементов конструкции, м:
- длина	Боковой блок	19,198
	Центральный блок	27,138
	Блок III ступени	6,745
- максимальный диаметр	Боковой блок	2,68
	Центральный блок	2,95
	Блок III ступени	2,66

[свернуть]

[Старый]

Снизу ракету ничего не держит, она за середину подвешена, а "хвост" внизу ни на что не опирается

Но за хвост ракету держат. Чтобы не болталась.

[Вован]

"фермы которые держат рн снизу"

Четыре фермы снизу - это УН (устройства направляющие). Удерживают ракету от качаний и обеспечивают вертикализацию. При пуске захваты на УН выходят из кронштейнов на боковых блоках РН, УН под собственным весом отходят к стене огневого проема. В конце хода тормозятся домкрат-тормозами. По УН проложены кабели НКС. При отходе УН при пуске отстыковываются отрывные разъемы

Так формируется сигнал КОНТАКТ ПОДЪЕМА

[Штуцер]

а также смонтированы стационарные участки заправки перекиси водорода.

Да, это проблема. Но, возможно, тоже решаемая.

[Вован]

Снизу ракету ничего не держит, она за середину подвешена, а "хвост" внизу ни на что не опирается

Но за хвост ракету держат. Чтобы не болталась.

Держат за 4 хвоста

Вы не можете просматривать это вложение.

[Старый]

Держат за 4 хвоста

Не дёрнется!

[Павел73]

Возни, как с барышней...

[Вован]

"фермы которые держат рн снизу"

Четыре фермы снизу - это УН (устройства направляющие). Удерживают ракету от качаний и обеспечивают вертикализацию. При пуске захваты на УН выходят из кронштейнов на боковых блоках РН, УН под собственным весом отходят к стене огневого проема. В конце хода тормозятся домкрат-тормозами. По УН проложены кабели НКС. При отходе УН при пуске отстыковываются отрывные разъемы

Еще есть 2 фермы, которые стыкуются к центральному блоку. Электроразъемы на них при расстыковке дают сигнал КОНТАКТ ПОДЪЕМА. Я ошибся, когда писал про формирование КП от боковых блоков

Вы не можете просматривать это вложение.

[Feol]

А всё-таки.. Любопытно, если подойти сразу после пуска, пахнет ли (горелым) керосином? Есть ли запах керосина в ходе заправке (проходящей штатно)? Вообще, выхлоп керосинового ракетного двигателя по запаху похож на выхлоп авиационного?

[cross-track]

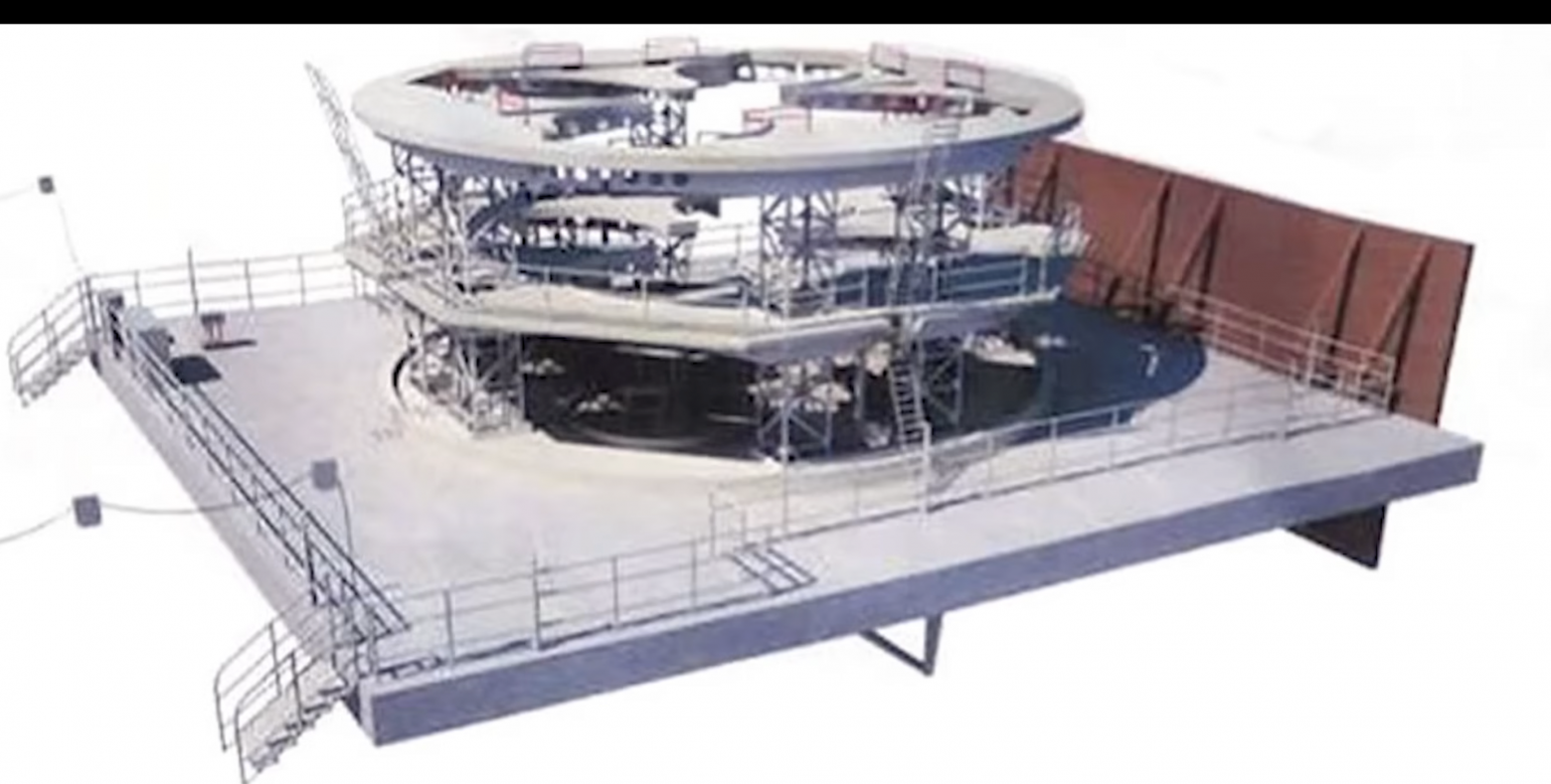

Модель кабины обслуживания.
Взята отсюда: https://habr.com/ru/articles/972024/

[Павел73]

Вообще, выхлоп керосинового ракетного двигателя по запаху похож на выхлоп авиационного?

Мне он показался более тонким. Ветер был в нашу сторону, и донёс.

[Feol]

Интересно, а гептиловый выхлоп? По идее, не должен быть он настолько токсичен, как чистый гептил. Наверняка кто-то вдыхал этот запах...
