Станция МИР. Проектирование модели.

[Shin]

Вот эту схему замены ВДУ нам давали в "Энергии". Думаю, здесь более-менее точно всё.Вы не можете просматривать это вложение.

[ViruSS]

Я по этой схеме и делал. Просто потом наткнулся на другую (из новостей космонавтики, где кольцо в 1.5 раза больше) и выяснял какой из схем верить.

Значит оставим как есть.

Вопрос по DLE на конце Сафоры - есть ли изображение сверху?

Ну и я приступаю к Кванту-2. Как я понял, в целом (за небольшими исключениями) конусовидные "донца" у всех четырёх модулей одинаковые? Состоят из одинаковых (с вырезами под оборудование) элементов. а вот нет ли случайно схемки\чертежа где их комбинация показана? Или на глаз по фото придётся?

[Штуцер]

конусовидные "донца" у всех четырёх модулей одинаковые?

Конусовидные донца - это где стыковочный узел?

[ViruSS]

конусовидные "донца" у всех четырёх модулей одинаковые?

Конусовидные донца - это где стыковочный узел?

именно.

[Штуцер]

Они одинаковы, начиная с ТКС.
Возможны отличия  в мелких деталях.

[ViruSS]

Они одинаковы, начиная с ТКС.
Возможны отличия  в мелких деталях.

А какой то инфы\схем или еще чего то по ним нет?

Там как то хитро. 3\4 этими плитами покрыто. а на четверти просто железки какие то.

[Штуцер]

Где то была фотка голого корпуса.

[Штуцер]

[ViruSS]

Лето конечно вносит в работу свои коррективы.
Но нахожу время.

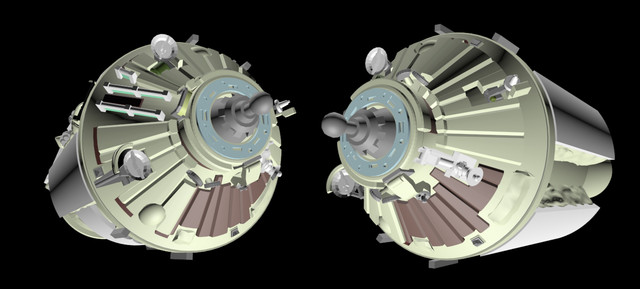

Как минимум вроде разобрался с расположением элементов на торце Кванта-2. Хохма в том, что на других модулях дооснащения конфигурация будет несколько иная и просто "скопировать и вставить" не получится. Надо будет так же скурпулезно лопатить фотографии.

[ViruSS]

Запутался с размерами....

в разных источниках фигурируют две цифры максимальных диаметров - 4350мм и 4150мм.

А вот какие модули какого диаметра... Википедия противоречит сама себе. В основной статье сказано что 4350 - базовый блок, а все остальные - 4150. Что с одной стороны логично, так как они от ТКС произошли...

НО в статье про Базовый блок сказано, что это он 4150...

Встречал инфу, что ББ и Квант - 4150, а остальные больше...

[Штуцер]

в разных источниках фигурируют две цифры максимальных диаметров - 4350мм и 4150мм.

Корпус абсолютно одинаковый. Максимальные точки могут быть разные.
Емнип, 4150 это по шпангоуту большого диаметра.

[Штуцер]

4350 это наверно по проставке ТКС, на которую опирается и модуль и ГО.
Вы не можете просматривать это вложение.

[ViruSS]

Продолжаю работы. Поэтому возникли очередные вопросы из серии "а вдруг найдётся тут.."

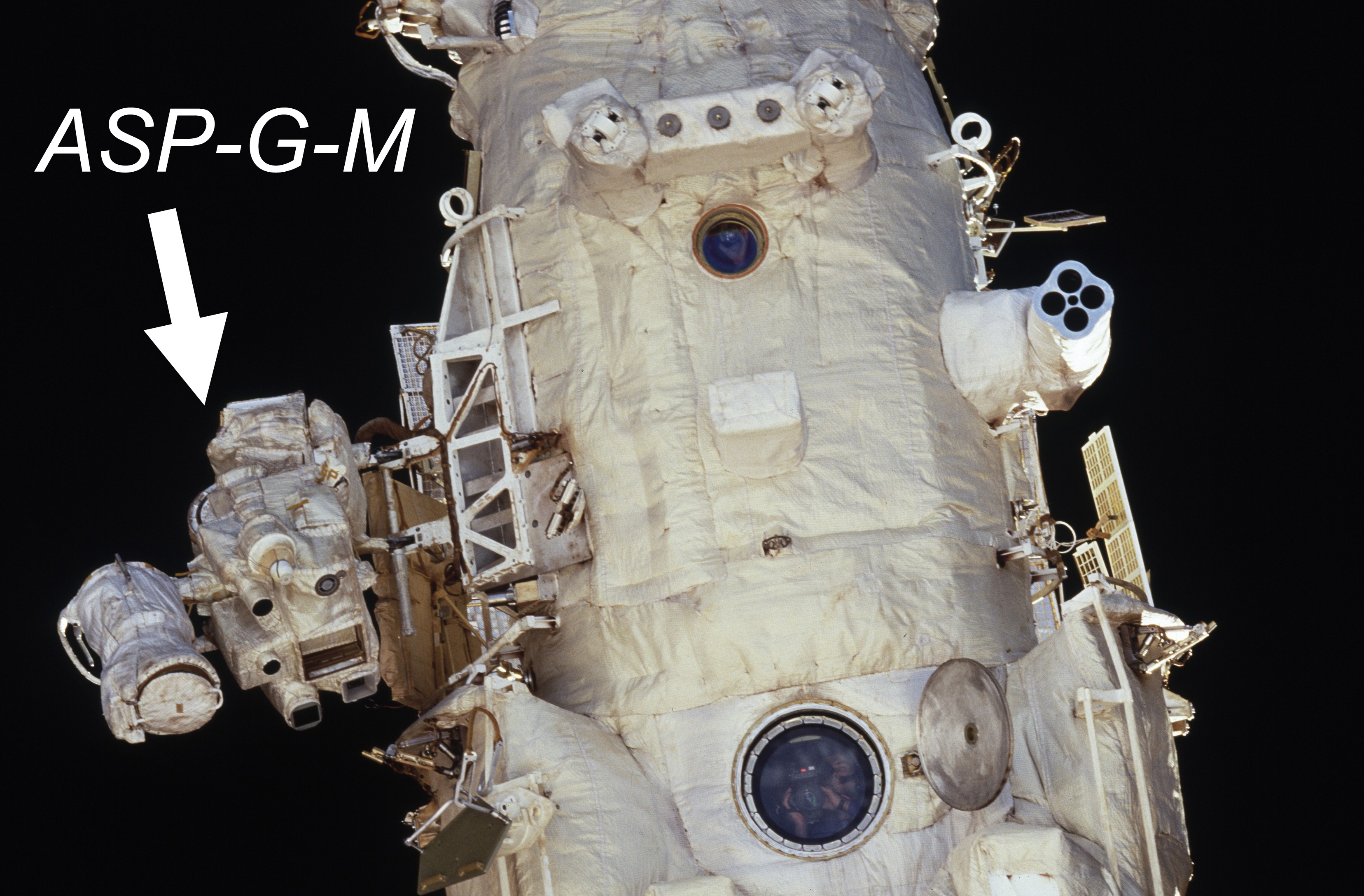

1. АСП-Г-М
Пачка приборов, которой ученые с Земли могли управлять самостоятельно, не напрягая экипаж станции.



Информацию по креплению нашел. Но там аналог с межпланетной станции. И сам приборный отсек там другой. На снимках НАСА он есть. но под хитрыми углами.

2. Штука похожая на пулемёт гатлинга с другой стороны. Как она зовётся?

[ViruSS]

[C-300-2]

Шикарно! А внутренние интерьеры будут?.. Дабы можно было увидеть станцию глазами космонавтов.

[ViruSS]

Он еще издевается.... Тут по внешке инфу добываю с огромадным трудом....

[ViruSS]

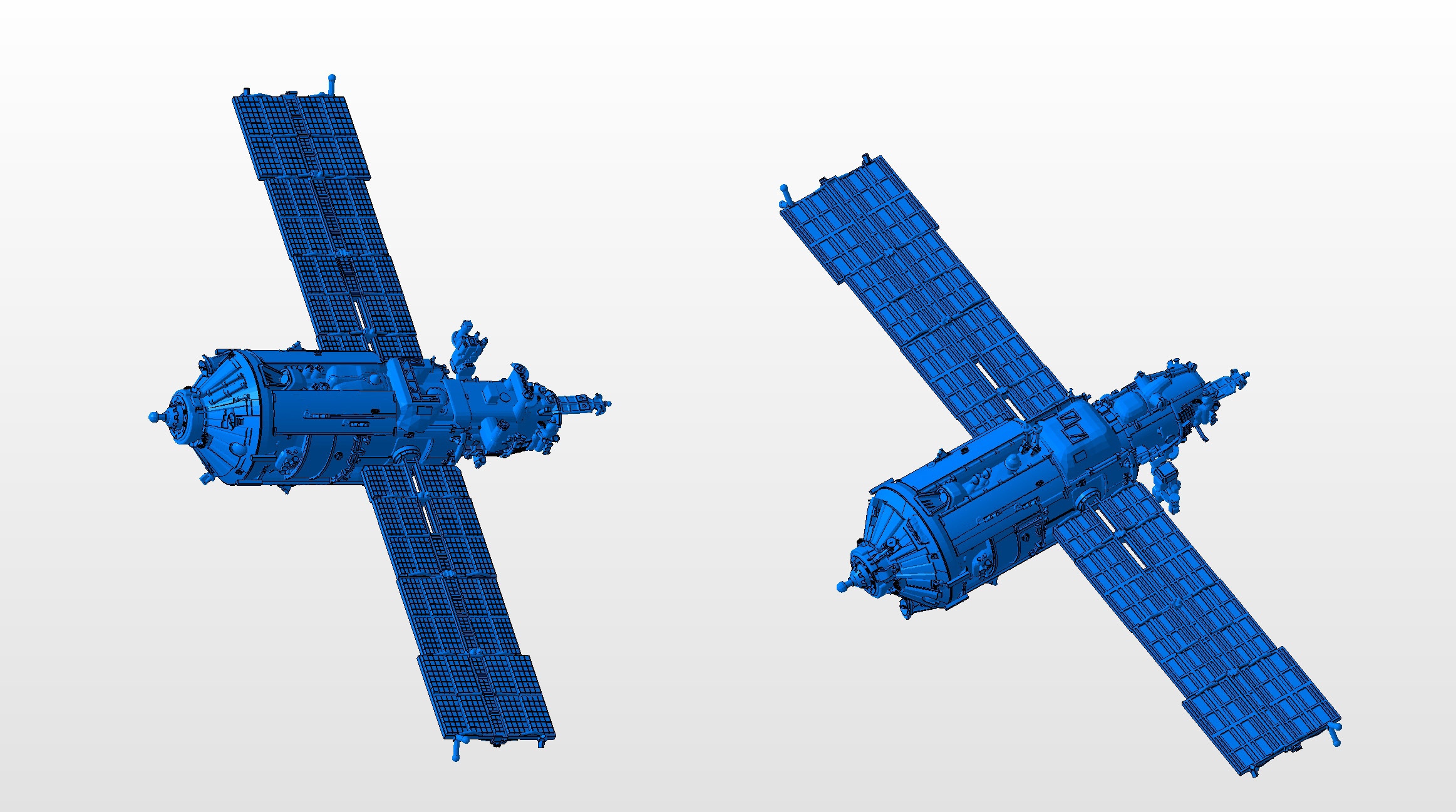

Начал работы по следующему модулю - Кристалл.

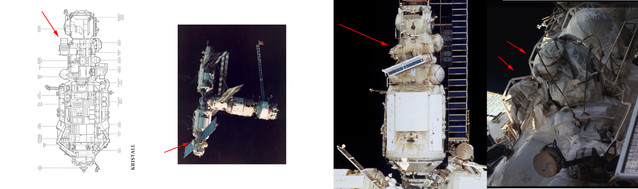

Возник вопрос. На схеме и фото 91 года я вижу массивные приборы.
На последующих фото - только скомканную теплоизоляцию. Кто то может просвятить, что это было и почему демонтировали?



Ну и в целом - есть ли может у кого фотографии с перпендикулярных солнечным батареям сторон?

[anik]

Возник вопрос. На схеме и фото 91 года я вижу массивные приборы.
На последующих фото - только скомканную теплоизоляцию. Кто то может просвятить, что это было и почему демонтировали?

Это приводы многоразовых солнечных батарей, перенесенные на «Квант».

[ViruSS]

Возник вопрос. На схеме и фото 91 года я вижу массивные приборы.
На последующих фото - только скомканную теплоизоляцию. Кто то может просвятить, что это было и почему демонтировали?

Это приводы многоразовых солнечных батарей, перенесенные на «Квант».

Приводы? а каким образом они осуществляли этот привод? И на Кванте я двух немаленьких цилиндров не разглядел (а уж "облазил" виртуально его весьма и весьма). Там многоразовые солнечные батареи вообще на раме крепятся не касаясь корпуса.

[anik]

Приводы? а каким образом они осуществляли этот привод? И на Кванте я двух немаленьких цилиндров не разглядел (а уж "облазил" виртуально его весьма и весьма). Там многоразовые солнечные батареи вообще на раме крепятся не касаясь корпуса.

Зачем их разглядывать? Приводы были перенесены с «Кристалла» на «Квант» во время двух выходов в открытый космос Геннадием Манаковым и Александром Полещуком в 1993 году. Без них солнечные батареи не смогли бы вращаться.
