Станция МИР. Проектирование модели.

[Штуцер]

Вот аналогичная конструкция.
Вы не можете просматривать это вложение.
Но здесь бугеля отбрасываются, после выхода ракеты из контейнера.

[Бертикъ]

Вот аналогичная конструкция.
Но здесь роликовые опоры отбрасываются, после выхода ракеты из контейнера.

Любимые слова у нас на военной кафедре были - бугелЯ и гаргроты))))

[Штуцер]

Любимые слова у нас на военной кафедре были - бугелЯ и гаргроты))))

ЧТо самое интересное - среди технических смыслов бугеля нет роликовой опоры.

[ViruSS]

Вот аналогичная конструкция.
Но здесь роликовые опоры отбрасываются, после выхода ракеты из контейнера.

На НАСАвских фото (а это уже вторая половина 90х) ролики однозначно присутствуют. Решили не париться и не демонтировать.

[Бертикъ]

Любимые слова у нас на военной кафедре были - бугелЯ и гаргроты))))

ЧТо самое интересное - среди технических смыслов бугеля нет роликовой опоры.

Ну да, там у 84-й были какие-то графитовые "лыжи"))

[Shin]

А случайно чертежи или боковой проекции вот этих приборов ни у кого не завалялось? Я конечно могу набросать на глаз - но хочется то путём делать...

Антенны системы "Игла"... Может где на "Салюте-7" были такие, надо глянуть.

[ViruSS]

А случайно чертежи или боковой проекции вот этих приборов ни у кого не завалялось? Я конечно могу набросать на глаз - но хочется то путём делать...

Антенны системы "Игла"... Может где на "Салюте-7" были такие, надо глянуть.

ну я изобразил уже плюс-минус по фото.
Мне же не для фильма\фотореалистичных рендеров. А для модели в мелком масштабе. А там, как практика показала, все надо делать толще, чем в реальной жизни.

[Штуцер]

Ну да, там у 84-й были какие-то графитовые "лыжи"))

А... вон оно как...

[Штуцер]

Антенны системы "Игла"... Может где на "Салюте-7" были такие, надо глянуть.

Кронштейн такой мощный, как у датчика ядерного взрыва.

[ViruSS]

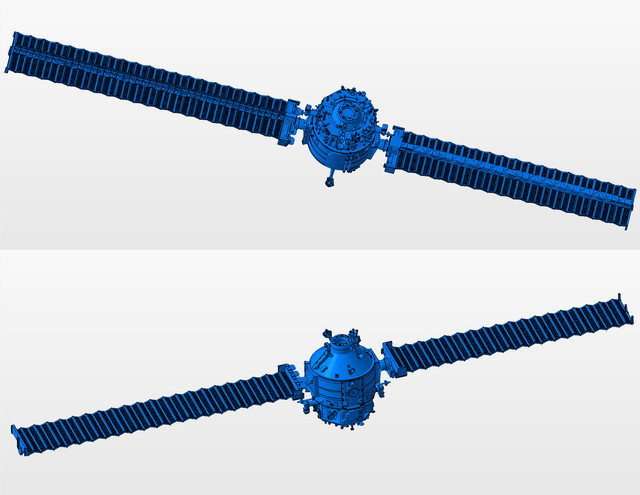

сделал обе солнечные батареи (отечественную МСБ и "кооперативную"). Так же обвешал корпус деталями по имеющимся фото.



Далее буду делать фермы. Благодаря любезно предоставленной тет информации, проблем с ними не вижу.

[ViruSS]

вопросы по Сафоре-Рапане-Стромбиусу.

вот что я нашел в книге:

https://epizodyspace.ru/bibl/jeleznyakov/mir/mir.html

"
В 1991 г. А.П. Арцебарский и С.К. Крикалев собрали из стержневых элементов 20-секционную ферму «Софра» («Ферма-1») длиной 14 метров. Для жесткой фиксации элементов использовался эффект памяти формы материала. Собранные из элементов с памятью формы фермы «Софора» и «Рапана» использовались для размещения на них экспериментальных приборов и выносной двигательной установки (ВДУ), с помощью которой удалось упростить задачу ориентации по крену ОК «Мир».

С помощью монтажной платформы ферма была закреплена на модуле «Квант» и установлена под углом 79? к продольной оси ОК «Мир». На вершине этой фермы в 1992 г. А.Я. Соловьев и С.В. Авдеев смонтировали выносную двигательную установку, которая обеспечивала управление станцией по крену. В 1998 г. после полной выработки топлива Т.А. Мусабаев и Н.М. Бударин заменили ее новой.

В 1993 г. В.В. Циблиев и А.А. Серебров собрали из трансформируемых ячеек ферму «Рапана» («Ферма-2») длиной 6 метров. В 1996 г. Ю.И. Онуфриенко и Ю.В. Усачев сняли ферму «Рапана» и на ее место установили ферму «Стромбус» («Ферма-3»), допускающую многократное развертывание и складывание. Затем «Рапана» была установлена на «Стромбус», их общая длина составила 11,5 метров. В 1998 г. фермы «Стромбус» и «Рапана» пришлось убрать, так как они мешали складыванию фермы «Софра» при замене ВДУ.
"
в других источниках размеры несколько разнятся. Чему верить?

далее - Рапана и Стромбиус в течении прямоугольные, а Сафора - квадрат?

[ViruSS]

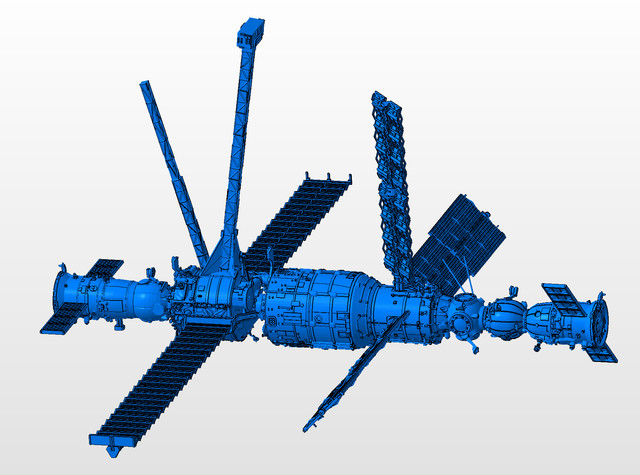

ну чтож. сделал плюс-минус по фото.

Подчищу косячки и приступлю к Кванту-2.

[SOLDIER]

А что Вы предполагаете пооучить на выходе? Некую модель, которую можно пощупать руками (упрощенно)? Или это будет цифровой рендер как, например, цифровая модель "Бурана", которую делает Вадим Лукашевич (не один, как я понимаю)?

[Shin]

вопросы по Сафоре-Рапане-Стромбиусу.

вот что я нашел в книге:

https://epizodyspace.ru/bibl/jeleznyakov/mir/mir.html

"
В 1991 г. А.П. Арцебарский и С.К. Крикалев собрали из стержневых элементов 20-секционную ферму «Софра» («Ферма-1») длиной 14 метров. Для жесткой фиксации элементов использовался эффект памяти формы материала. Собранные из элементов с памятью формы фермы «Софора» и «Рапана» использовались для размещения на них экспериментальных приборов и выносной двигательной установки (ВДУ), с помощью которой удалось упростить задачу ориентации по крену ОК «Мир».

С помощью монтажной платформы ферма была закреплена на модуле «Квант» и установлена под углом 79? к продольной оси ОК «Мир». На вершине этой фермы в 1992 г. А.Я. Соловьев и С.В. Авдеев смонтировали выносную двигательную установку, которая обеспечивала управление станцией по крену. В 1998 г. после полной выработки топлива Т.А. Мусабаев и Н.М. Бударин заменили ее новой.

В 1993 г. В.В. Циблиев и А.А. Серебров собрали из трансформируемых ячеек ферму «Рапана» («Ферма-2») длиной 6 метров. В 1996 г. Ю.И. Онуфриенко и Ю.В. Усачев сняли ферму «Рапана» и на ее место установили ферму «Стромбус» («Ферма-3»), допускающую многократное развертывание и складывание. Затем «Рапана» была установлена на «Стромбус», их общая длина составила 11,5 метров. В 1998 г. фермы «Стромбус» и «Рапана» пришлось убрать, так как они мешали складыванию фермы «Софра» при замене ВДУ.
"
в других источниках размеры несколько разнятся. Чему верить?

далее - Рапана и Стромбиус в течении прямоугольные, а Сафора - квадрат?

"Софора" и "Рапана" здесь с габаритами и размерами ячеек:

http://journals.ioffe.ru/articles/viewPDF/19418

[Shin]

Вы не можете просматривать это вложение.

[Shin]

Вы не можете просматривать это вложение.

[Shin]

Вы не можете просматривать это вложение.


Две фермы на модуле «Квант»: «Софора» (внизу) и «Рапана»

[ViruSS]

А что Вы предполагаете пооучить на выходе? Некую модель, которую можно пощупать руками (упрощенно)? Или это будет цифровой рендер как, например, цифровая модель "Бурана", которую делает Вадим Лукашевич (не один, как я понимаю)?

На выходе будет модель в 288м масштабе. Возможно в 144м.
Отличный печатник - есть. Опыт моделинга с последующей печатью у него (а так же формовкой и литьём из смолы) - тоже.

[ViruSS]

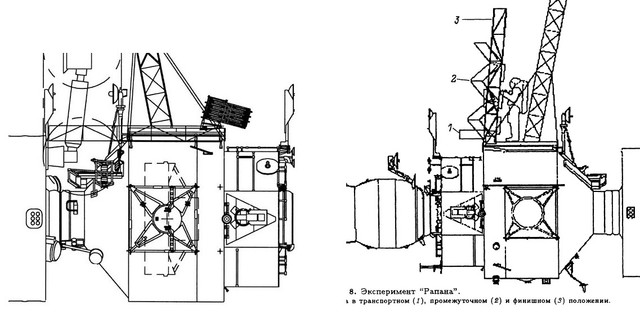

Возникли вопросы. Ну с разным углом наклона стромбиума+рапаны и просто рапана я разобрался по фото. Все верно они в разных случаях - в разные стороны смотрят.
А вот кольцо на которое крепится многоразовая солнечная батарея - на какой размер ориентироваться?

[Shin]

Возникли вопросы. Ну с разным углом наклона стромбиума+рапаны и просто рапана я разобрался по фото. Все верно они в разных случаях - в разные стороны смотрят.
А вот кольцо на которое крепится многоразовая солнечная батарея - на какой размер ориентироваться?

Я бы чисто из графической точности выбрал бы левую картинку)) Надо порыться
