Станция МИР. Проектирование модели.

[ViruSS]

Слева — MCSA (другое обозначение — СБД, солнечная батарея дооснащения), справа — МСБ (многоразовая солнечная батарея).

Визуально разница в форме фермы? или есть еще нюансы?

[anik]

Визуально разница в форме фермы? или есть еще нюансы?

В журнале «Новости космонавтики» (№11, 1996, с. 5) в материале под авторством Олега Шиньковича указано, что MCSA имеет длину 18 м и состоит из 84 панелей, а МСБ — 16 м и, согласно более ранним материалам, 36 секций.

Кстати, на обложке №8, 1999 видны обе солнечные батареи на «Кванте» и различия в них.

Номера можно посмотреть на http://www.roscosmos.ru/33921/.

[Shin]

Визуально разница в форме фермы? или есть еще нюансы?

В журнале «Новости космонавтики» (№11, 1996, с. 5) в материале под авторством Олега Шиньковича указано, что MCSA имеет длину 18 м и состоит из 84 панелей, а МСБ — 16 м и, согласно более ранним материалам, 36 секций.

Уел)

[ViruSS]

Это я реально удачно на этот форум наткнулся! Спасибо огромное! Надеюсь не сильно достаю Вас глупыми вопросами.

Не совсем понял.

МСБ 36 секций и 16м.
MCSA 84 и 18м

На фотографиях размеры секции примерно одинаковы. На американской их больше - 42. Фотоэлементы с обеих сторон расположены?

Размер от "короба" до "крышки" с учетом зигзагообразности?

Ну и на предыдущей странице вопросы про аппаратура на "восьмиграннике".

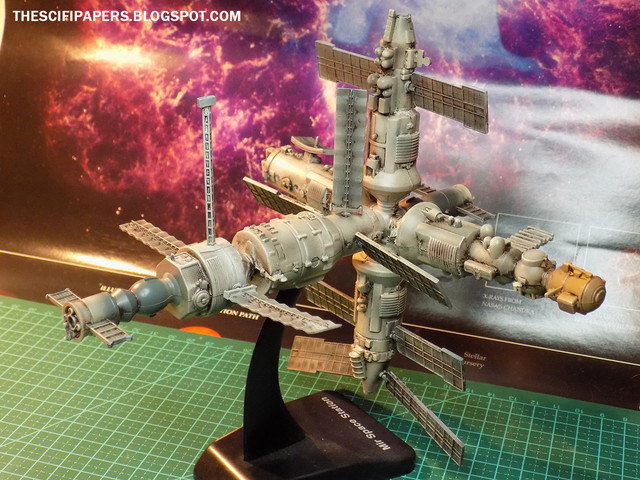

Ну и просто взгляните на альтернативу которую мне предлагают "не мучайся, купи готовое"...

[Shin]

Думаю, Вы найдете ответы на некоторые вопросы вот из этого:

Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

[Shin]

Про MSCA есть немного здесь. В частности, про количество и размер элементов и панелей:

https://ntrs.nasa.gov/api/citations/20050177155/downloads/20050177155.pdf

The MCSA (see the photo) has 42 panels hinged like an accordion and is about 2.7-m (9-ft) wide and 18-m (59-ft) long when deployed. Each panel consists of two photovoltaic panel modules (PPM's) mounted side by side. A PPM is a collection of 80 large-area silicon solar cells in a 5- by 16-cell matrix. The entire solar array contains 6720 solar cells, which are mounted on a flexible film and wired in series via a flat printed copper circuit.
Each PPM is secured to a Russian-built support structure at fastening points on the corner of each cell. To fit the PPM into existing frames, we shortened the row of cells at each end of the PPM by 0.5 cm (0.2 in.). A support ring was placed on the back of each cell to increase the stiffness of the flexible solar cell substrate and help reduce the acceleration, or g-loads, experienced during their launch on the space shuttle.

[Shin]

Вот здесь нашлись размеры каждого модуля PPM (если это необходимо Вам для модели):

https://ntrs.nasa.gov/api/citations/19970025215/downloads/19970025215.pdf

Вы не можете просматривать это вложение.

[ViruSS]

Информация КРАЙНЕ полезна!

[Штуцер]

Но для очень узкого круга.

[ViruSS]

Но для очень узкого круга.

Что поделать. Космический моделизм не популярен.
Я уже приводил пример из мультфильма "История игрушек", где космическая тема задвинула ковбойскую на дальнюю полку. Сейчас маятник в другую сторону качнулся.

Я собственно потому и тут, что запуск Мира, полёт Бурана пришелся на тот возраст, когда уже все понимаешь, а воспоминания ярки...

[SOLDIER]

Уважаемый Shin, а вот это справа, желтое, висящее на модуле Д (вроде это он) - это что за модуль/корабль, не освежите память (мою)? Я про фото, выложенное уважаемым ViruSS.

[SOLDIER]

В качестве предположения - уж не стыковочный ли модуль для стыковки Шаттлов?

[Александр Геннадьевич Шлядинский]

В качестве предположения - уж не стыковочный ли модуль для стыковки Шаттлов?

Он самый.

[SOLDIER]

Спасибо, Александр Геннадьевич.

[ViruSS]

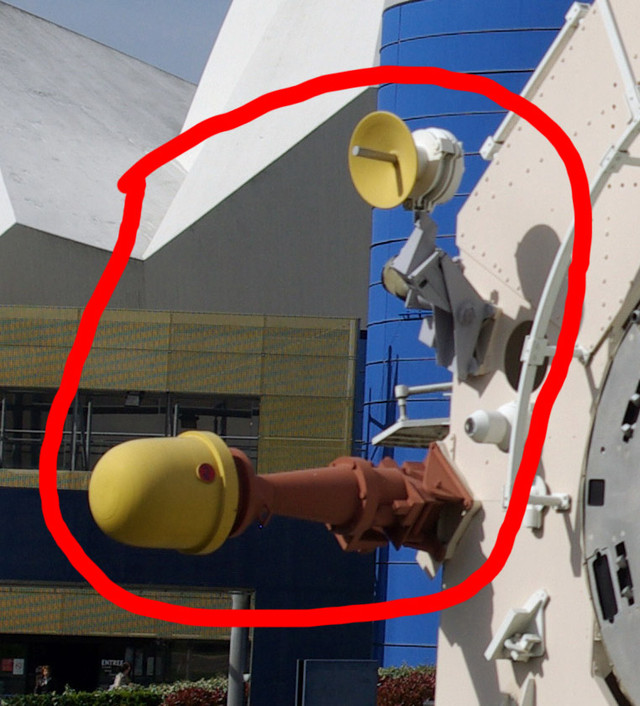

А случайно чертежи или боковой проекции вот этих приборов ни у кого не завалялось? Я конечно могу набросать на глаз - но хочется то путём делать...

[Shin]

Но для очень узкого круга.

"Узок круг этих революционеров. Страшно далеки они от народа. Но их дело не пропало". В.И.Ленин

[ViruSS]

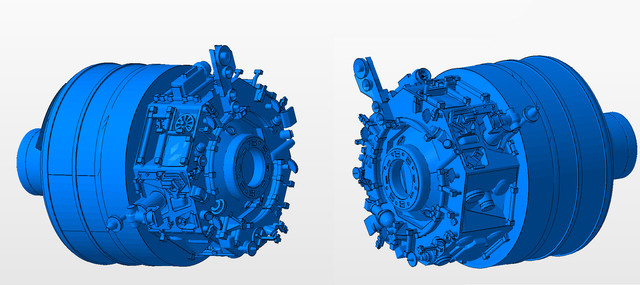

Продолжил работу над Квантом.

Перелопатил кучу фотографий.
Разместил МНОГОЧИСЛЕННЫЕ приборы на восьмигранной конструкции.
Макеты выставленные в разных музеях выглядят реально пустыми...

Имитацию ткани буду делать позже (редактор позволяет такое).

[Штуцер]

Перелопатил кучу фотографий.

 Разместил МНОГОЧИСЛЕННЫЕ приборы на шестигранной конструкции.

Интересный вопрос, попутно.
Когда ТКС пристыковал Квант, он уходил вместе со своей цилиндрической проставкой, внутри которой и был закомпонован этот шестигранник.
Зазоры там небольшие.
Были на Кванте какие то направляющие для схода цилиндра?

[ViruSS]

Перелопатил кучу фотографий.

 Разместил МНОГОЧИСЛЕННЫЕ приборы на шестигранной конструкции.

Были на Кванте какие то направляющие для схода цилиндра?

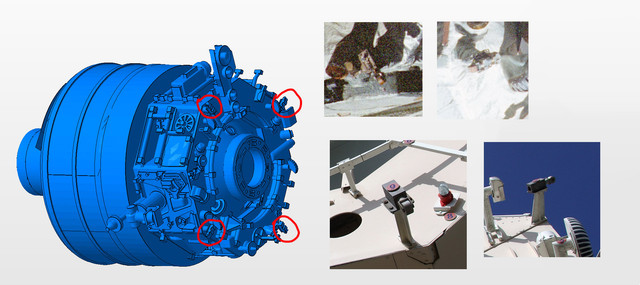

хороший вопрос. видимо вот эти штуки:

[Штуцер]

хороший вопрос. видимо вот эти штуки:

Точно. А на проставе были п-образные рельсы.
