Спутники DSP

[carlos]

Ушло. Интересно, за что это они на вас взъелись?

[Старый]

Ушло. Интересно, за что это они на вас взъелись?

Адрес убрал.

 Может с геостационарными спутниками или NOSSами чего угадал, а может просто за то что нацией изгоев оккупантов и убийц их обозвал... А может просто сбой случайный.

[Старый]

Спасибо. Теперь действительно вопрос снят.

[carlos]

Stealth откопал фотку. Ему спасибо.

[Stealth]

Да ладно вам...  :oops:  :roll: ...это fireball нашёл...

[Stealth]

И я фотку не вижу больше.  :evil: Тоже выдаёт:

Account for
domain
milnet.com has
been suspended[/size]

А вот http://all-nettools.com/ пингует без проблем, почему так?

Там ещё много чего интересного было.
У кого кажет, проверьте вот эти адреса:
http://www.milnet.com/dsp.htm
http://www.milnet.com/pentagon/sats/dsp.jpg
http://www.milnet.com/pentagon/sats/
http://www.milnet.com/pentagon/
http://www.milnet.com/pentagon/USVs.html
http://www.milnet.com/pentagon/spacecom/satdat/us-sats.htm

Может они выборочно доступ отсекают?
Я вот Лакрося стечкиным предлагал того...  :roll: ...вот и доболтался.

[slipstream]

И я фотку не вижу больше.  :evil: Тоже выдаёт:

Account for
domain
milnet.com has
been suspended[/size]

А вот http://all-nettools.com/ пингует без проблем, почему так?

Потому что хостер работает как работал, лишь содержимое сайта клиента убрано :) Да и отсутствие пинга ни о чем бы не говорило, ответ на него можно отключить. Вот хороший пример — сервер НК (www.novosti-kosmonavtiki.ru [88.210.60.157]) на пинг не отвечает.

Там ещё много чего интересного было.
У кого кажет, проверьте вот эти адреса:
http://www.milnet.com/dsp.htm
http://www.milnet.com/pentagon/sats/dsp.jpg
http://www.milnet.com/pentagon/sats/
http://www.milnet.com/pentagon/
http://www.milnet.com/pentagon/USVs.html
http://www.milnet.com/pentagon/spacecom/satdat/us-sats.htm

Может они выборочно доступ отсекают?

Это врядли.
Вот что в вейбэк-архиве осталось (большие фото там увы не сохранились)

http://web.archive.org/web/20050220203329/http://www.milnet.com/dsp.htm
http://web.archive.org/web/20050306203755/http://www.milnet.com/pentagon/USVs.html
http://web.archive.org/web/20050313212252/http://www.milnet.com/pentagon/spacecom/satdat/us-sats.htm

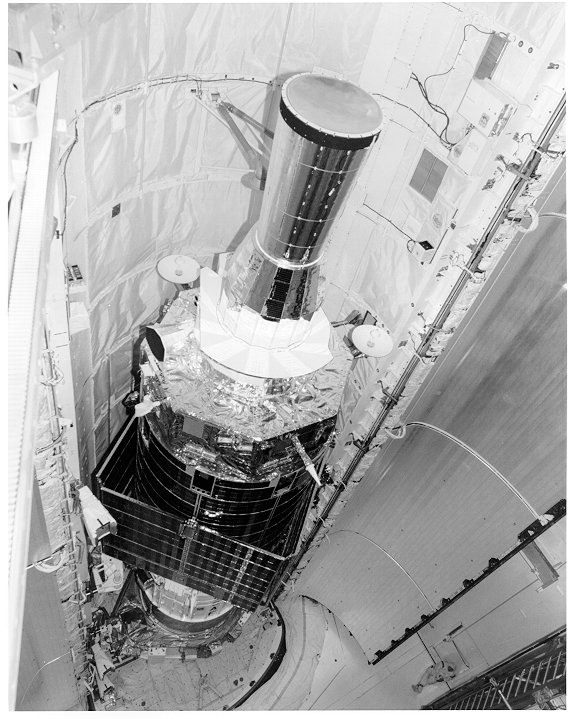

Ой, мама, что это было?

Подпись рядом ссылкой на это фото: Photo - DSP mounted on IUS (169K)

[slipstream]

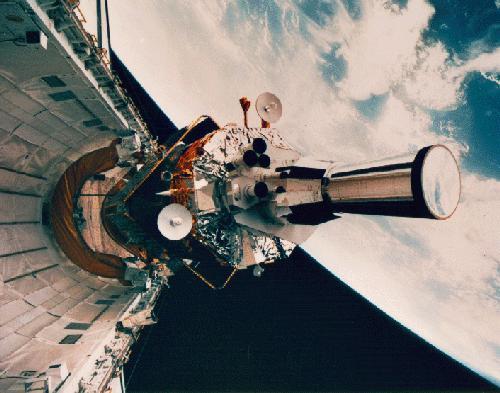

А при запуске защитные панели уже отсутствуют:

Ёлы-палы! Старый, а ведь на этой фотке пожалуй видна оборотная сторона панелей СБ! И батарея двухсторонняя, как и следовало ожидать.

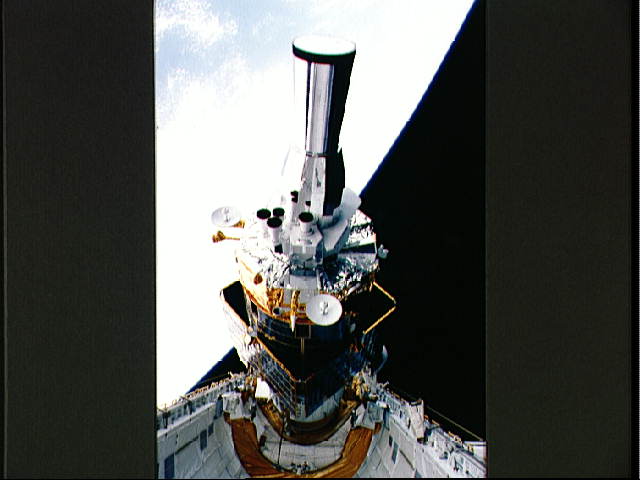

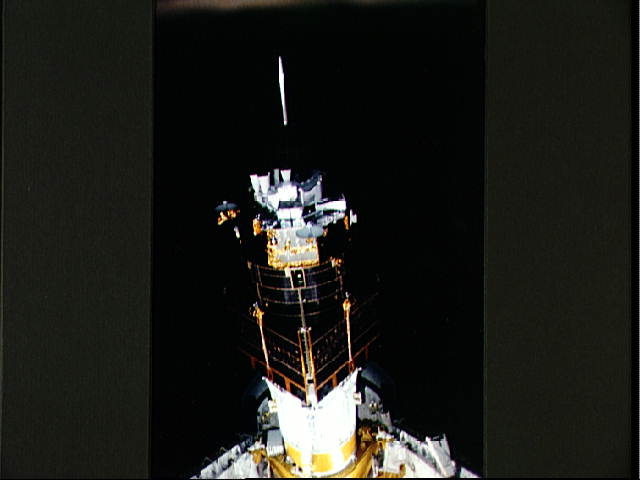

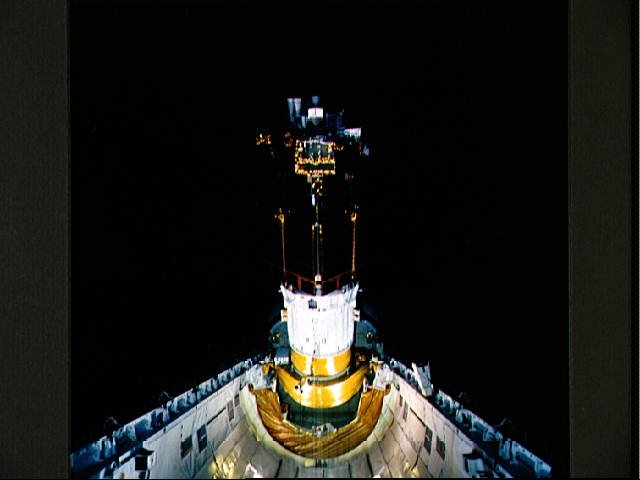

их даже больше чем одна, на второй лучше освещение, дальше слишком тёмный но уже совсем вывернутый из отсека
http://images.jsc.nasa.gov/search/search.cgi?textsearch=Go&hitsperpage=50&keywords=dsp

[slipstream]

Добавлено: Пт Апр 21, 2006

Здесь лежит Нортроп-Груммановский факт-шит на спутник ДСП (pdf, 94 Кб)
http://www.st.northropgrumman.com/media/SiteFiles/mediagallery/factsheet/04_DSP_Overview.pdf
Liss уже давал на него ссылку.

The DSP satellite is spun about its Earth-pointing axis to provide a scanning motion for the infrared sensor. To reduce the satellite spin momentum to a nominal value of zero, engineers introduced a reaction wheel that achieved an equal and opposite momentum.

Внутри пресс-кита полета STS-44 почти тот же текст, плюс на схеме аппарата приведена площадь батарей, чего вроде бы нет в других сводках.

http://www.jsc.nasa.gov/history/shuttle_pk/pk/Flight_044_STS-044_Press_Kit.pdf

THE SATELLITE

The satellite is approximately 33 feet long, 14 feet in diameter and weighs 5,200 pounds. To provide a
scanning motion for the infrared (IR) sensor, the satellite is spun about its Earth-pointing axis. Satellite-
spin momentum is reduced to a nominal value of zero by introducing an equal and opposite momentum
achieved throughout operation of a Reaction Wheel. The resulting "zero momentum" satellite is attitude
controlled by gas thrusters.


SENSOR EVOLUTIONARY DEVELOPMENT (SED) SENSOR

The sensor's purpose is to detect, locate, and identify targets of interest that are intense sources of IR
radiation. The sensor and the spacecraft, which together comprise the satellite, are placed in
geosynchronous-equatorial orbit so that the telescope is pointed toward the Earth and rotated at six
revolutions per minute.

The axis of the satellite's rotation is normal to the Earth's surface. A prime requirement of the spacecraft is
to provide attitude control to maintain the pointing direction accurately. [..]

Satellite deployed length 32.8 ft
Diameter across deployed solar array paddles 22.1 ft
Total solar array surface area 832 ft^2
Solar array paddle size per paddle 64 ft^2

[carlos]

У кого кажет, проверьте вот эти адреса:
http://www.milnet.com/dsp.htm
http://www.milnet.com/pentagon/sats/dsp.jpg
http://www.milnet.com/pentagon/sats/
http://www.milnet.com/pentagon/
http://www.milnet.com/pentagon/USVs.html
http://www.milnet.com/pentagon/spacecom/satdat/us-sats.htm

Единственная рабочая ссылка - http://www.milnet.com/pentagon/sats/dsp.jpg

[slipstream]

Единственная рабочая ссылка - http://www.milnet.com/pentagon/sats/dsp.jpg

Потому что из кеша броузера подгружается, наверняка. Если так, то перестанет "работать" после ctrl+F5 (в Internet Explorer).

А кстати что там за фото в этом файле? Больно тяжелый, Hi-res версия какого-то из официальных насовских (из четырех выше по теме)?

Можно мне её тоже на почту, пока ссылка работать не перестала?

[carlos]

Потому что из кеша броузера подгружается, наверняка. Если так, то перестанет "работать" после ctrl+F5 (в Internet Explorer).

Файрфокс. Вполне возможно.

А кстати что там за фото в этом файле? Больно тяжелый, Hi-res версия какого-то из официальных насовских (из четырех выше по теме)?

Да ничего такого особенного, ДСП+ИУС в ОПН Шаттла. Просто очень хорошо видна обратняя сторона СБ.

Можно мне её тоже на почту, пока ссылка работать не перестала?

Ушло.

[slipstream]

Спасибо!

Действительно, не hi-res версия. Видимо кто-то просто захотел обрезать черные поля с официального насовского фото и сохранил с минимальным сжатием.  В открытом архиве оригинала этого фото нет.


[Старый]

А тут почемуто батарейки снаружи какието нетакие...

[carlos]

Почему не такие? - обычные вроде...  :roll:

[Liss]

Я как человек упрямый все же лишний раз отмечу, что в краткой истории DSP на http://www.aero.org/publications/crosslink/summer2000/03.html
недвусмысленно говорится о вращении спутника со скоростью 6 об/мин, позволяющем с помощью линейки детекторов на 2000, а затем и 6000 элементов, иметь скан большей части полушария Земли раз в 10 сек. Авторы особо отмечают, что представляемая ими организация Aerospace Corp. настаивала на конкретной оптической схеме телескопа КА DSP, так что оснований считать их некомпетентными нет.

DSP sensors incorporated many features representative of an advanced technology for that time. The design included a larger array of detectors (2000 initially, 6000 eventually), spectral filters, electrical circuitry for optimizing discrimination of targets from a cluttered background, and improvements in data processing onboard and at the ground station. A key feature of the DSP design (insisted upon by the Aerospace advisors to the Air Force), was the absence of moving elements in the sensor optics, elements that enormously simplified the bore sighting and precise attitude determination. The optical axis of the telescope was offset from the axis of rotation of the satellite; the field of view of the detector array extended from near the nadir to slightly above the horizon. Thus, the rotation of the satellite provided a scan of most of a hemisphere every 10 seconds. Two ground stations were initially built, one located near Denver, Colorado, and the other deep in the outback of Australia.

[carlos]

Я как человек упрямый все же лишний раз отмечу, что в краткой истории DSP на http://www.aero.org/publications/crosslink/summer2000/03.html
недвусмысленно говорится о вращении спутника со скоростью 6 об/мин

Дык того... Вроде все уже согласились с сим фактом?

[Liss]

Продолжаем читать Берроуза. Надо же в конце концов ознакомиться с первоисточником:

Deep Black: Space Espionage and National Security (Hardcover)
By William E. Burrows
NY: Random House; 1st ed edition (January 12, 1987) 401 pages

Стр. 186-191:

[color=white:339660980a]Nurrungar, located five hundred miles south of Pine Gap along the arterial highway that runs up the middle of the Australian continent, occupies only about eight acres in a valley that is a quarter of a mile by half a mile, forming an oblong bowl whose rim of hills is several hundred feet high. The hills help to maintain privacy and shut out electrical interference.

Nurrungar was built specifically to service TRW's Defense Support Program Code 647 satellites, or DSP-647s, as spacecraft in the long-lived series are commonly called. Construction of the isolated facility began in the autumn of 1969. It was pronounced operational on November 6, 1970, when the first non-experimental DSP-647 was launched under whole or partial control of Nurrungar (four experimental predecessors, called Code 949, had been launched with mixed results while under control of Pine Gap). Although that first Nurrungar-controlled DSP-647 did make it off the ground, it did not achieve geostationary orbit. It nevertheless marked the opening of the facility. The first DSP-647 to make it to its assigned station went up on a Titan 3C on May 5, 1971.

There were 396 persons working at Nurrungar by the summer of 1978: 189 Australian military officers and 207 Americans, who were probably employed by the military, the contractors, and perhaps by one or more of the intelligence services. The facility, which is quite a bit smaller than Pine Gap, consists mainly of two large buildings and two of the same sort of whitish-silver radomes that are at Pine Gap. As is the case at Vads

[Liss]

Ну и примечания к главе 8, естественно. Довольно внятно расписано, где какие названия и какие детали впервые всплыли.

[Старый]

Я как человек упрямый все же лишний раз отмечу, что в краткой истории DSP на http://www.aero.org/publications/crosslink/summer2000/03.html
недвусмысленно говорится о вращении спутника со скоростью 6 об/мин

Дык того... Вроде все уже согласились с сим фактом?

Дык что спутник вращается никто и не сомневается. Вопрос - вращается ли телескоп?
