SpaceX семейство метановых двигателей Raptor

[zero17]

Юбки до колен больше не будет, теперь мини шорты.

защитный аэродинамический обтекаемый кожух

[zero17]

Описание двигателей Raptor:
• Raptor 1 – был бета-версией с отладкой, это был прототип, конструкция давала открытый доступ ко всем легкозаменяемым магистралям, для поиска и устранения недостатков во время испытаний.
Год выпуска: 2018.
Тяга: 185 тс уровень моря / 200 тс вакуум.
Давление в камере сгорания: 250 атм.
Удельный Импульс: 330 с / 361 с.
Масса сухая: 2080 кг.
Масса в сборе (с жидкостями, электроникой и теплозащитой): 3630 кг.
• Raptor 2 – стал намного чище, крепления для отладки убраны, некоторые детали сделаны неразъёмными и объединены из нескольких в одну, число деталей уменьшилось, но всё ещё нужен кожух для защиты труб и проводки от тепла двигателя.
Год выпуска: 2022.
Тяга: 230 тс уровень моря / 258 тс вакуум.
Давление: 300 атм.
Удельный Импульс: 350 с/380 с.
Масса сухая: 1630 кг.
Масса в сборе: 2875 кг.

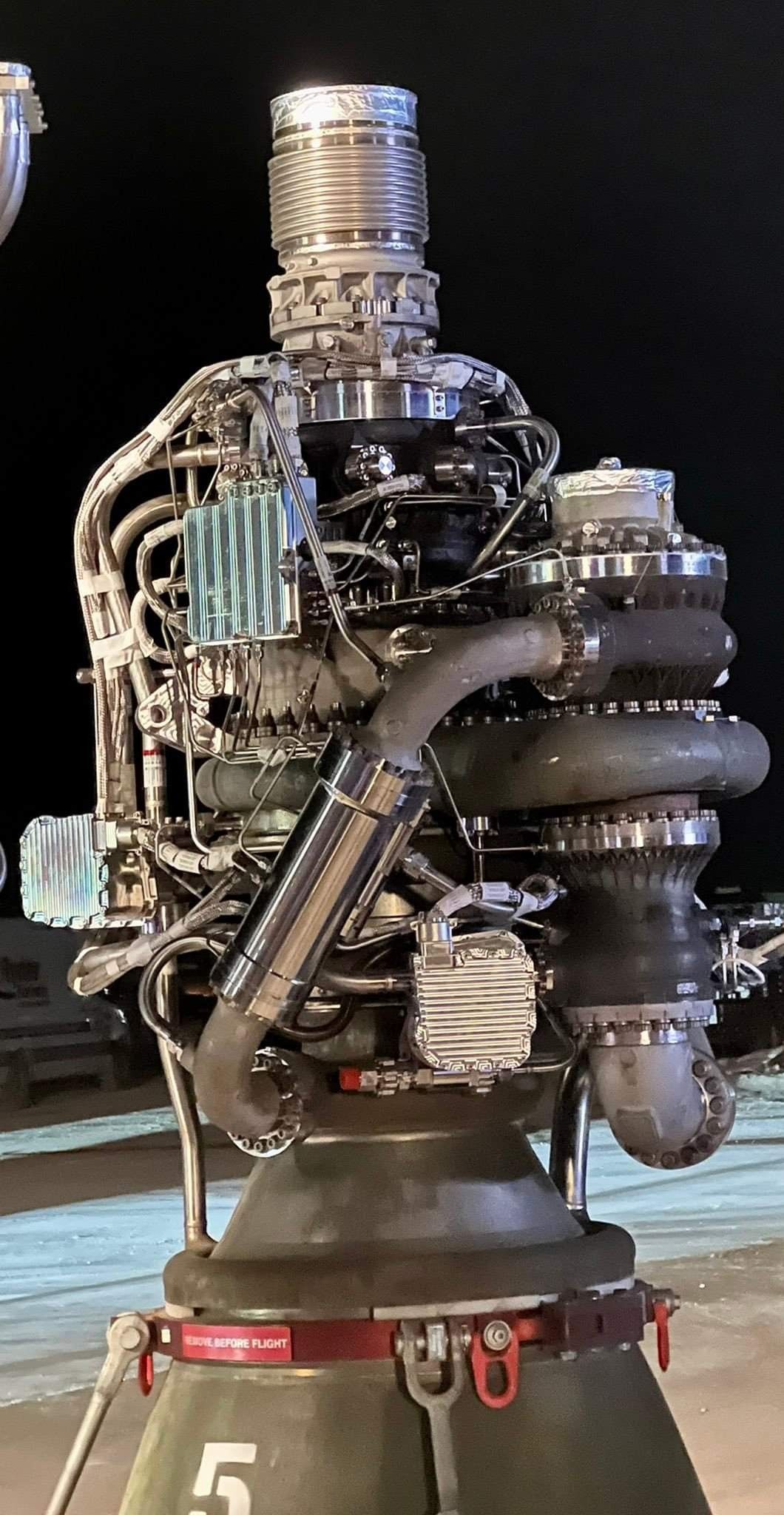

• Raptor 3 – Разработан для многоразовости. Большинство деталей, что раньше были снаружи, убраны внутрь стенок двигателя, изготовленных методом металлической 3D печати. Двигатель стал неразборным и неремонтируемым, но теплозащита теперь больше не нужна.
Год выпуска: 2024.
Тяга: 280 тс уровень моря /306 тс вакуум.
Давление: до 350 атм.
Удельный Импульс: 350 с/380 с.
Масса сухая: 1525 кг.
Масса в сборе: 1720 кг.
У Raptor 3 не изменился импульс, повысилось давление и снизилась масса, что улучшило тягу. На первой ступе��и ракеты тяга важнее всего остального. Даже перспективный РД-170М будет давать не больше 201 тс. РД-180 даёт 191 тс на камеру сгорания, в то время как Raptor 3 - 280 тс.

[zero17]

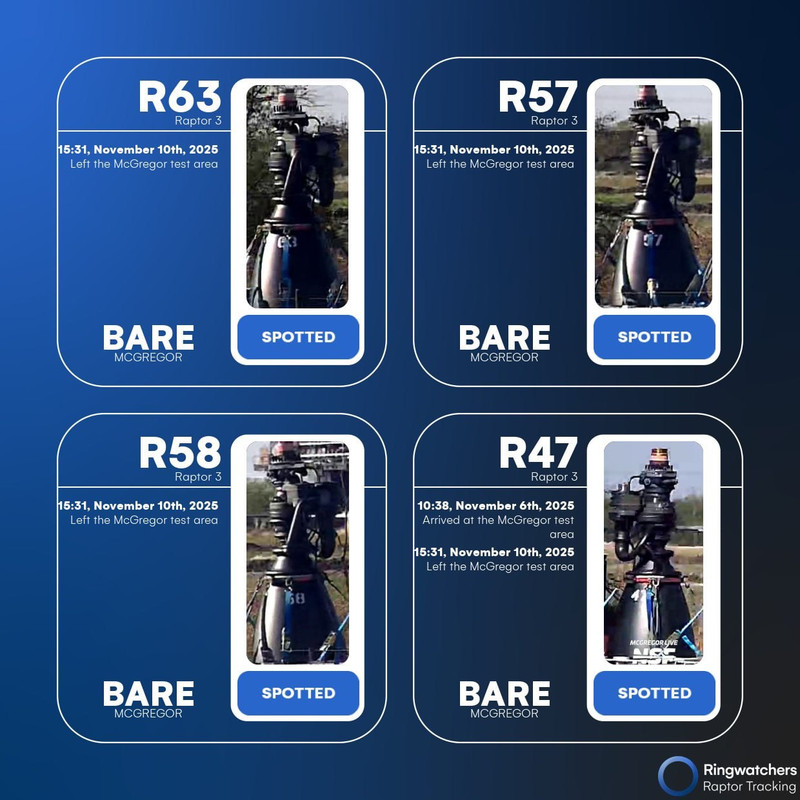

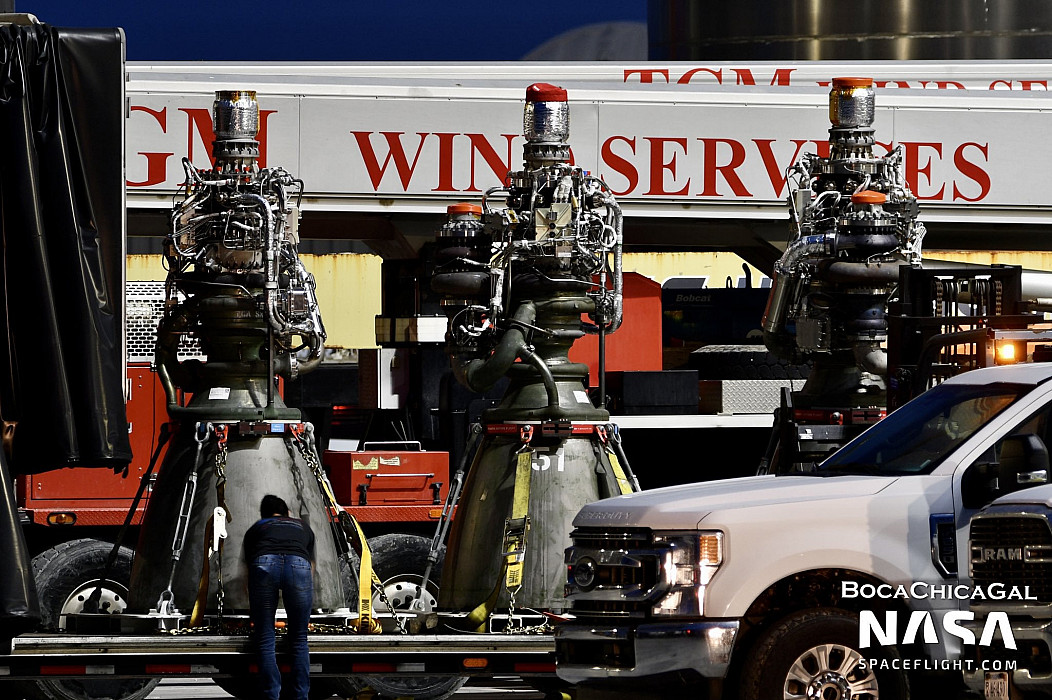

Грузовик с новыми двигателями Raptor 3 для Starship сняли на фото. Выпущены уже десятки агрегатов.

В Техасе, на территории испытательного центра SpaceX в Макгрегоре, был замечен транспорт с двигателями Raptor 3 — новейшей версией силовой установки, которая будет использоваться на обеих ступенях нового поколения ракеты Starship.

На фото, опубликованных каналом Starship News Live, видно, что один из двигателей имеет серийный номер 54, что подтверждает: SpaceX уже изготовила как минимум 54 экземпляра Raptor третьего поколения.


Завод по производству Рапторов тоже находится в Макгрегоре? Я потому спросил,что слишком в открытом виде , без контейнеров перевозят.

так они и раньше так перевозили

[zero17]

[zero17]

[cross-track]

[algol5720]

Грузовик с новыми двигателями Raptor 3 для Starship сняли на фото. Выпущены уже десятки агрегатов.

В Техасе, на территории испытательного центра SpaceX в Макгрегоре, был замечен транспорт с двигателями Raptor 3 — новейшей версией силовой установки, которая будет использоваться на обеих ступенях нового поколения ракеты Starship.

На фото, опубликованных каналом Starship News Live, видно, что один из двигателей имеет серийный номер 54, что подтверждает: SpaceX уже изготовила как минимум 54 экземпляра Raptor третьего поколения.


Завод по производству Рапторов тоже находится в Макгрегоре? Я потому спросил,что слишком в открытом виде , без контейнеров перевозят.

так они и раньше так перевозили

А как же пылинки... ;)Это значит Раптор пыли не боится?

[Буцетам]

А как же пылинки... ;)Это значит Раптор пыли не боится?

Боится, сразу бахает. Плохой гнилой движок, глушковская школа!
Маск, он же известный фанатик-глушконавт, книжечки читал и уверовал в Учение. А на сильфонах там стоят затычки, присмотритесь

[Streamflow]

Да, ладно. Раптор - хороший двигатель. И "бахает" только "под пытками". Большинство других там бы сразу взорвались.

А Глушко к концу жизни собрал и присвоил почти все идеи в ЖРД со всего мира, и, таким образом, всё-таки чему-то научился.

[algol5720]

А как же пылинки... ;)Это значит Раптор пыли не боится?

Боится, сразу бахает. Плохой гнилой движок, глушковская школа!
Маск, он же известный фанатик-глушконавт, книжечки читал и уверовал в Учение. А на сильфонах там стоят затычки, присмотритесь

А как же Мерлин....  ?

[algol5720]

А как же пылинки... ;)Это значит Раптор пыли не боится?

Боится, сразу бахает. Плохой гнилой движок, глушковская школа!
Маск, он же известный фанатик-глушконавт, книжечки читал и уверовал в Учение. А на сильфонах там стоят затычки, присмотритесь

А как же Мерлин....  ?

Не лай моська на Маска...  А затычки видел,но все равно наши люди так движки не возят...

[Буцетам]

Раптор - хороший двигатель. И "бахает" только "под пытками". Большинство других там бы сразу взорвались.

Ну пока, из новых взрывается в полёте только Раптор. BE невзорвался, фаерфлаевские тап-оффы невзорвались, открытые метановые китайцы тоже невзорвались. И даже мыльный пузырь Релативити полетел, невзорвался. А раптор бахнул на 2й ступени, улетел и был таков

А Глушко к концу жизни собрал и присвоил почти все идеи в ЖРД со всего мира, и, таким образом, всё-таки чему-то научился.

Ууу дааа, ну этого-то не отнять. Глушко он всем глушкам глушко, демиург, Учение его абсолютно. Человек-национальное достояние

[Astro Cat]

BE невзорвался,

Откуда вы знаете, что с ними при посадке было?

[Буцетам]

А как же Мерлин....  ?

Мерлина делал Том, а Том мужик нормальный, лесорубом работал, там вся дурь прочь уходит. И когда Мюллер делал Мерлина, Маск ещё не ополоумел по глушковской теме и не лез в движки со своим видением. А как только фляга у Маска засвистела, Том покинул компанию

[Буцетам]

BE невзорвался,

Откуда вы знаете, что с ними при посадке было?

Нуу Дейв Лимп сказал, нет причин не верить Дейву Лимпу...да?

[Streamflow]

BE невзорвался,

Откуда вы знаете, что с ними при посадке было?

Нуу Дейв Лимп сказал, нет причин не верить Дейву Лимпу...да?

Да, да, верим, верим  Посмотрите на траекторные графики. И не при посадке, а при промежуточном торможении.

[Streamflow]

Раптор - хороший двигатель. И "бахает" только "под пытками". Большинство других там бы сразу взорвались.

Ну пока, из новых взрывается в полёте только Раптор. BE невзорвался, фаерфлаевские тап-оффы невзорвались, открытые метановые китайцы тоже невзорвались. И даже мыльный пузырь Релативити полетел, невзорвался. А раптор бахнул на 2й ступени, улетел и был таков

Это поклёп. Раптор взрывался на всех ступенях и по многу раз. Но, при этом он выл, как Катюша Маслова из "Воскресенья" графа Толстого (а, может, как Светлана Светличная из "Бриллиантовой руки" Гайдая): "Невиноватая я, он сам пришёл!"

[algol5720]

А как же Мерлин....  ?

Мерлина делал Том, а Том мужик нормальный, лесорубом работал, там вся дурь прочь уходит. И когда Мюллер делал Мерлина, Маск ещё не ополоумел по глушковской теме и не лез в движки со своим видением. А как только фляга у Маска засвистела, Том покинул компанию

Тема(схема) Маска на Рапторе к Глушковской теме(схеме) всегда была и будет противоположна. Первое это многодвигательная система, второе схема газ-газ и вкусное на третие метан. А что давление в камере подымает,то
молодец - это на этой схеме не так опасно,да и более 50-ти лет прошло,напрягать надо своих молодых конструкторов...

[Буцетам]

Тема(схема) Маска на Рапторе к Глушковской теме(схеме) всегда была и будет противоположна. Первое это многодвигательная система, второе схема газ-газ и вкусное на третие метан. А что давление в камере подымает,то
молодец

Да уж конечно молодец! Наш, глушковский молодец, трёхсотатмосферный кислый доггатырь
