Сравнительные размеры РН 2

[АниКей]

[Вован]

АниКей пишет:

Ну и рисовальщики: три Зенита и все разные.

[Большой]

А это что за новая ракета 556 т

[SFN]

Поди Энергия-К

[Lanista]

Зенит на РД175?

[Дем]

Большой пишет:
А это что за новая ракета 556 т

Зенит, но с диаметром  4.1 метра?

[АниКей]

Вместо ордена — именной пистолет?
December 28th, 2013
 Насчитал за все время Космической эры 4987 космических запусков 333 вариантами ракет-носителей. В этом году появилось 6 новых вариантов, да еще интрига сохраняется, поговаривают, что Остапенко на Плесецк собирается, пинками 334-й вариант ("Союз-2.1в") на орбиту выпихивать...
Раньше, когда компьютеры были большие, варианты космических ракет я помнил неплохо, сейчас это уже сложнее...


"— А можно вместо ордена — именной пистолет?
— Зачем?
— Сдаёт старик. Имя своё стал забывать. А так глянет — вспомнит."

Картинки здесь могут помочь.

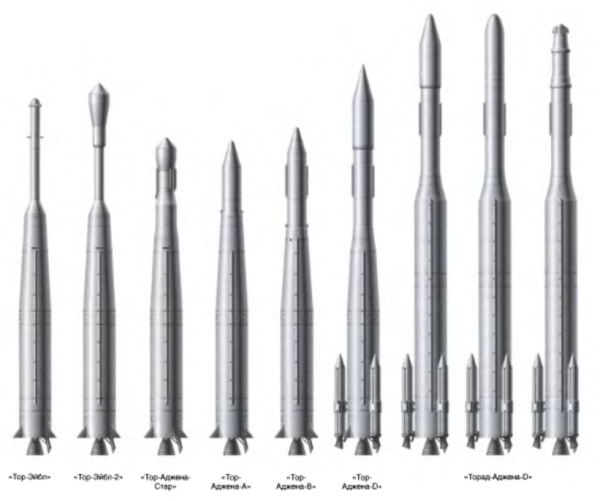

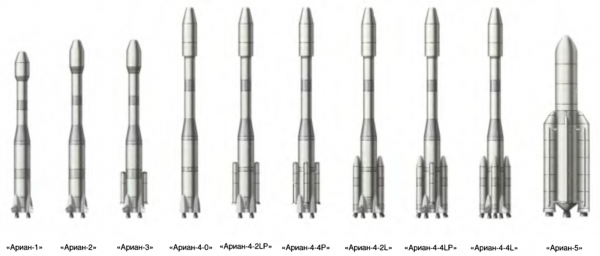

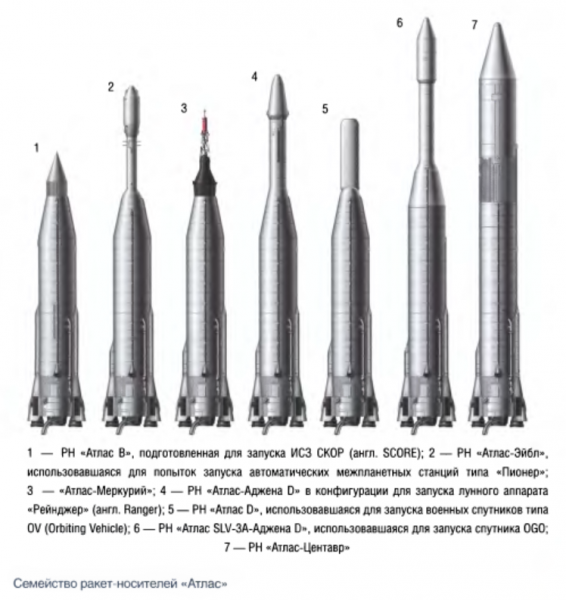

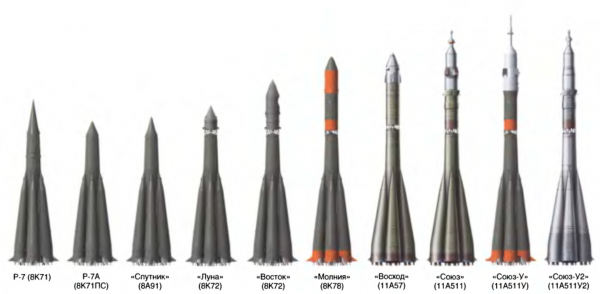

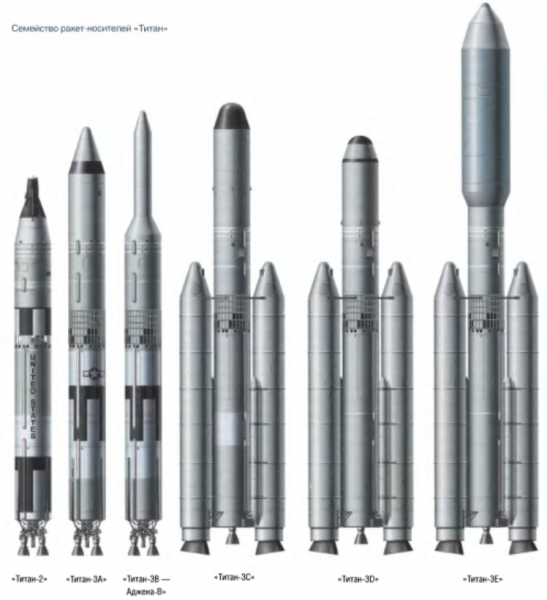

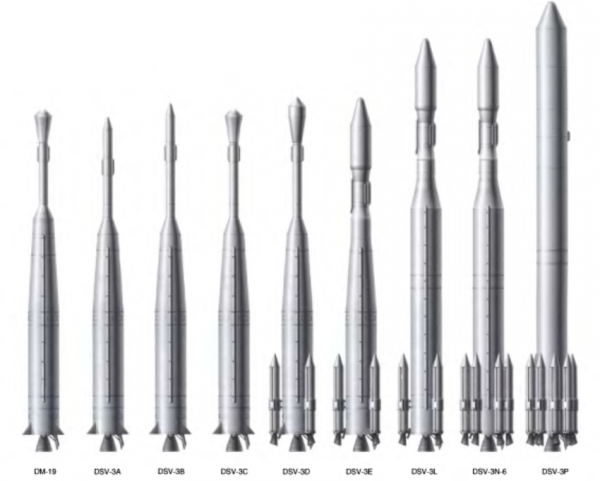

Вот, например, из книги Кобелев В.Н., Милованов А.Г., Средства выведения космических аппаратов. М. Рестарт, 2009:

Спойлер

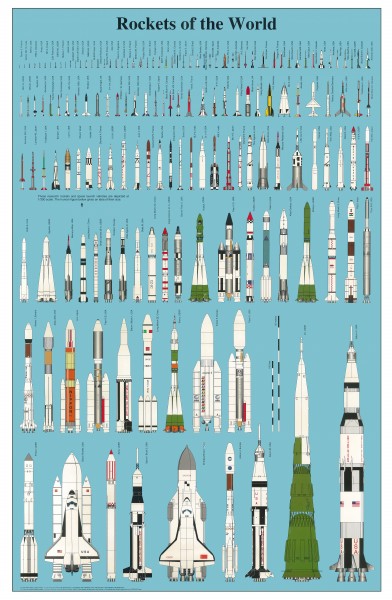

А самая супер (жаль, что старая) 4 Мб из неизвестного источника:

http://path-2.narod.ru/vp/rockets.jpg
Только смотреть на экране неудобно, либо слишком мелко, либо частями. Распечатать надо бы.

[свернуть]

 http://ivan-moiseyev.livejournal.com/?skip=40

[Луноход]

Господа, нужна боковая проекция Ангары-1.2 в этом варианте:
http://www.russianspaceweb.com/images/rockets/angara/angara1/angara1_2_silo_1.jpg">
А также РН: Athena IIc, Delta II 7320-10C, Kuaizhou, VLS-Beta, Safir-3 и Pengorbitan-1 (RPS-01, RX-550).

[Луноход]

Сделал картинку "Современные и перспективные ракеты-носители лёгкого класса". Масштаб 1/500:
http://i.pixs.ru/storage/7/2/3/MannedSpac_8112012_11967723.jpg">
Раз никто не смог помочь картинкой Ангары, то пока на том месте будет пустота, пока не появится нужное изображение. РН Рокот, Athena IIc, Delta II 7320-10C, Днепр, PSLV-CA и XL нашёл пока только в разрезе. Изображений РН Kuaizhou, VLS-Beta, Pengorbitan-1 (RPS-01, RX-550) и Safir-3 не нашёл вообще. Так же не нашёл модификаций Safir-1 и -2 отдельно A и B, поэтому разместил просто  Safir-1 и Safir-2. РН воздушного старта не учитывал. Хотел добавить года и грузоподъёмность для каждой из РН, но из-за большого кол-ва РН места не нашлось. Поэтому время обозначил просто десятилетиями. В качестве даты использовал начало эксплуатации. Не очень большое разрешение обусловлено частым отсутвием качественных картинок нужного размера и большим количеством РН из-за чего картинка и так получилась достаточно большая. А также достаточно мелким масштабом, который был выбран един для РН всех классов, чтобы потом можно было свободно компоновать разные РН в одном масштабе согласно выбранной теме.

[Луноход]

Интересно, что последние 30 лет Россия каждое десятилетие (окромя 2000-х, когда была подготовлена только одна новая РН, но можно при желании засчитать KSLV-1) выпускает по 2 новые РН лёгкого класса.

[Вован]

Луноход пишет:
Сделал картинку "Современные и перспективные ракеты-носители лёгкого класса". Масштаб 1/500 ...

Днепр Вы зря в легкий класс пометили. У нее даже тяга двигателя первой ступени больше, чем у РН Союз-ФГ. Не говоря уже о полезной нагрузке на низкую орбиту.

[Луноход]

Вован пишет:
Днепр Вы зря в легкий класс пометили. У нее даже тяга двигателя первой ступени больше, чем у РН Союз-ФГ. Не говоря уже о полезной нагрузке на низкую орбиту.

А что с массой ПН на НОО? Ключевой показатель, которым я руководствовался - грузоподъёмность. Она у Днепра на НОО равна 3,7 т. А как известно, г/п РН лёгкого класса - до 5 т, среднего - от 5 до 20. Следовательно Днепр с чистой совестью можно отнести к лёгкому классу. Да и по габаритам она вполне вписывается в этот класс. Тоже касается и стартовой массы. Так что не вижу повода относить Днепр в среднему классу только из-за тяги двигателей. А кто считает иначе, тот может с лёгкостью убрать её с картинки.

[Луноход]

Луноход пишет:
Она у Днепра на НОО равна 3,7 т.

Причём 3,7 т - это максимум, котрый указан на сайте КБ Южное (наклонение 50,5 градусов, высота орбиты 300 км). А на сайте Космотрас указано максимум 3,2 т  (наклонение 65 градусов, высота орбиты 300 км).

[Вован]

Луноход пишет:

Вован пишет:
Днепр Вы зря в легкий класс пометили. У нее даже тяга двигателя первой ступени больше, чем у РН Союз-ФГ. Не говоря уже о полезной нагрузке на низкую орбиту.

А что с массой ПН на НОО? Ключевой показатель, которым я руководствовался - грузоподъёмность. Она у Днепра на НОО равна 3,7 т. А как известно, г/п РН лёгкого класса - до 5 т, среднего - от 5 до 20. Следовательно Днепр с чистой совестью можно отнести к лёгкому классу. Да и по габаритам она вполне вписывается в этот класс. Тоже касается и стартовой массы. Так что не вижу повода относить Днепр в среднему классу только из-за тяги двигателей. А кто считает иначе, тот может с лёгкостью убрать её с картинки.

3,7 тонны - это на 900 км. А на 200 км?

[Луноход]

Вован пишет:
3,7 тонны - это на 900 км. А на 200 км?

 3,7 - на 300 км. Данных на 200 км я нигде не нашёл:(

[Луноход]

Луноход пишет:

Вован пишет:
3,7 тонны - это на 900 км. А на 200 км?

3,7 - на 300 км. Данных на 200 км я нигде не нашёл

См. графики: http://www.yuzhnoye.com/?id=28

[Вован]

Луноход пишет:

Луноход пишет:

Вован пишет:
3,7 тонны - это на 900 км. А на 200 км?

3,7 - на 300 км. Данных на 200 км я нигде не нашёл

См. графики: http://www.yuzhnoye.com/?id=28

Судя по графикам, на 200 км 5 тонн не вытянет.

[Луноход]

Вован пишет:
Судя по графикам, на 200 км 5 тонн не вытянет.

Значит, смело относим к лёгкому классу. Я Вас убедил?

[Луноход]

Ещё можно табличку из pdf-документа с сайта Космотраса глянуть:
http://i6.pixs.ru/storage/6/2/4/Kosmotrasj_9922639_11971624.jpg">

[Вован]

Луноход пишет:

Вован пишет:
Судя по графикам, на 200 км 5 тонн не вытянет.

Значит, смело относим к лёгкому классу. Я Вас убедил?

Да.
