Удлиненый БО с отдельным туалетом и гермообъёмом на 2 спящих

[m-s Gelezniak]

Как-то так...

По бокам два сжатых сильфона. Не ! Четыре, три каюты и ОНО :oops:  :lol:

[LG]

avmich писал(а):

Можно попробовать так. Вначале переделывается компоновка - вместо схемы БО-СА-ПАО делается схема СА-ПАО-БО.

Применительно к Союзу это будет означать как минимум полностью новые СА и БО т.е. новый карапь.

[us2-star]

Как-то так...

О да, так годится! только там на СА перископ надо как-то... повернуть? А может нафиг такому чуду стыковаться? А в автономке хоть шарик надувай...)

[m-s Gelezniak]

Как-то так...

Ну да, как то так.. только там на СА перископ надо как-то...

По диагонали.
Лев , признайтесь, вы белок недавно кормили? :lol:

[LG]

us2-star писал(а):

только там на СА перископ надо как-то...

Забыл растянуть перископ...

[LG]

m-s Gelezniak писал(а):

Лев , признайтесь, вы белок недавно кормили?

А что не так? В центре циллиндрический жесткий отсек к которому крепится СУ, вокруг него - торообразный надувной отсек. Все как у Бигелоу...


[avmich]

avmich писал(а):

Можно попробовать так. Вначале переделывается компоновка - вместо схемы БО-СА-ПАО делается схема СА-ПАО-БО.

Применительно к Союзу это будет означать как минимум полностью новые СА и БО т.е. новый карапь.

Там и ПАО придётся менять. Другое дело, что изменения невелики.

Ну например, у СА меняется узел входного люка. Теперь там нужно обеспечить герметичное присоединение и отсоединение ответной части на БО. СА Союза, однако, использовался в полётах и без БО, варианты, несомненно есть - и были - и никто такие переделки не считал разработкой нового корабля. Крепление САС надо переделывать. Это, конечно, тоже работа.

То же касается БО. Понадобится сделать заново узел крепления к СО. Да, переделка. Да, не первая в жизни БО. Ещё понадобится узел крепления рычагов - тоже переделка. Новый ли это корабль? Может быть. Проще ли сделать такой корабль, имея КК Союз, чем с нуля? Никаких сомнений.

В ПАО в основном понадобится узел разворота рычагов. С необходимыми моторами.

Массы на все эти переделки понадобятся небольшие. Размеры всех новых узлов (объём) невелики, усиление конструкции БО небольшое, резерв РН может помочь.

Конечно, такое радикальное изменение компоновки - это во многом новый корабль, с этим многие согласятся. Но есть хорошие заготовки для такого корабля, что делает переделку подъёмной, по деньгам и срокам. И в рамках дальнейшего совершенствования КК Союз это может иметь смысл.

[Александр Геннадьевич Шлядинский]

Как-то так...

О да, так годится! только там на СА перископ надо как-то... повернуть? А может нафиг такому чуду стыковаться? А в автономке хоть шарик надувай...)

Надо не перископ разворачивать, а раздуваемые части повернуть на 90 градусов. Тогда и входной люк можно на месте сохранить...

[Потусторонний]

Ну например, у СА меняется узел входного люка. Теперь там нужно обеспечить герметичное присоединение и отсоединение ответной части на БО. ...

Где-то вначале была вот эта чья-то похожая лунная иллюстрация

[ааа]

[Dude]

вообще убрать перископ и переместить командира в БО с небольшим раскладным креслом и пультом для стыковки. Так и так сейчас два человека надо, командир "на перископе и ручках", и Б-И "на кнопках".

[Александр Геннадьевич Шлядинский]

вообще убрать перископ и переместить командира в БО с небольшим раскладным креслом и пультом для стыковки. Так и так сейчас два человека надо, командир "на перископе и ручках", и Б-И "на кнопках".

Так есть у него такое место, но стыкуются как было. Уж очень не хочется в случае чего оказаться в пропоротом БО...

[Дмитрий Виницкий]

Эээ? где такое место и через что смотрит командир?

[n_tikhonov]

Эээ? где такое место и через что смотрит командир?

В БО есть блистер. Сервант откручивается и доступ к блистеру открыт. Раньше всегда возили второй комплект ручек, которые можно было установить на кронштейне у блистера. Сейчас отказались, смысла нет. Правда использование рабочего места в БО осталось. При ручной стыковке к блистеру идёт БИ и вооружившись ЛДИ выдаёт командиру дальность и скорость сближения. Ещё одна степень защиты.

[Потусторонний]

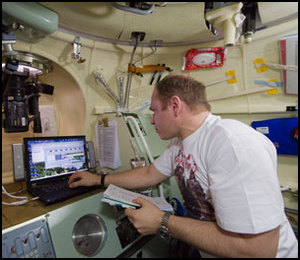

Настройка видеокамеры при подготовке перестыковки Союза ТМА-17 23й экспедиции

[n_tikhonov]

Именно так. Камера закреплена на одном из кронштейнов, предназначенных для ручек. Второй кронштейн чуть правее виден.

[Дмитрий Виницкий]

А из блистера видна мишень? А с какого расстояния?

[Потусторонний]

А из блистера видна мишень? А с какого расстояния?

ВСУ-4 и камера по оси на 90гр и ~75гр от блистера.

НI-RES http://spaceflight.nasa.gov/gallery/images/station/crew-26/hires/iss026e005989.jpg

Если рассуждать по теме, то блистер трудно будет реализовать на надувном БО

[echoes]

m-s Gelezniak писал(а):

Лев , признайтесь, вы белок недавно кормили?

А что не так? В центре циллиндрический жесткий отсек к которому крепится СУ, вокруг него - торообразный надувной отсек. Все как у Бигелоу...


Все как у Шнайдера (НАСА)... Бигелоу здесь почти непричем.

[echoes]

А объясните как вы там на ПТК НП на Луну и в глубокий космос собрались летать, небось за 6 часов в памперсах?

На Луну ПТК полетит в четырёхместном варианте с санузлом и местом для отдыха. Собственно, санузел предусмотрен и у шестиместного ПТК, предназначенного для рейсов на орбиту.

А покажите где находится это место для отдыха в ПТК, и сколько дней в нем четырём можно отдыхать?
