Вопросы о Лунных Кораблях 11Ф94

[m-s Gelezniak]

Кондиционер.

[Shin]

There is a device used to hold the Block E Engine Exhaust Deflector Doors open until  the Lunar craft lands. Upon landing this device releases the doors. The question is this: How does this device work? How does it hold, and how does it release?

Может так - створки открыты до посадки, потом эти два штыря, которые держат створки, отстреливаются, двигатель закрывается. И всё

Иначе - я не знаю Эти штыри явно никакой динамики не имеют....

[David Lee Rickman]

I would like to start a new discussion which focuses on questions about hardware either found, or not found, on these spacecrafts so that we can get an idea of what a complete Lunniy Korabl would have looked like, as well as the function of some components.

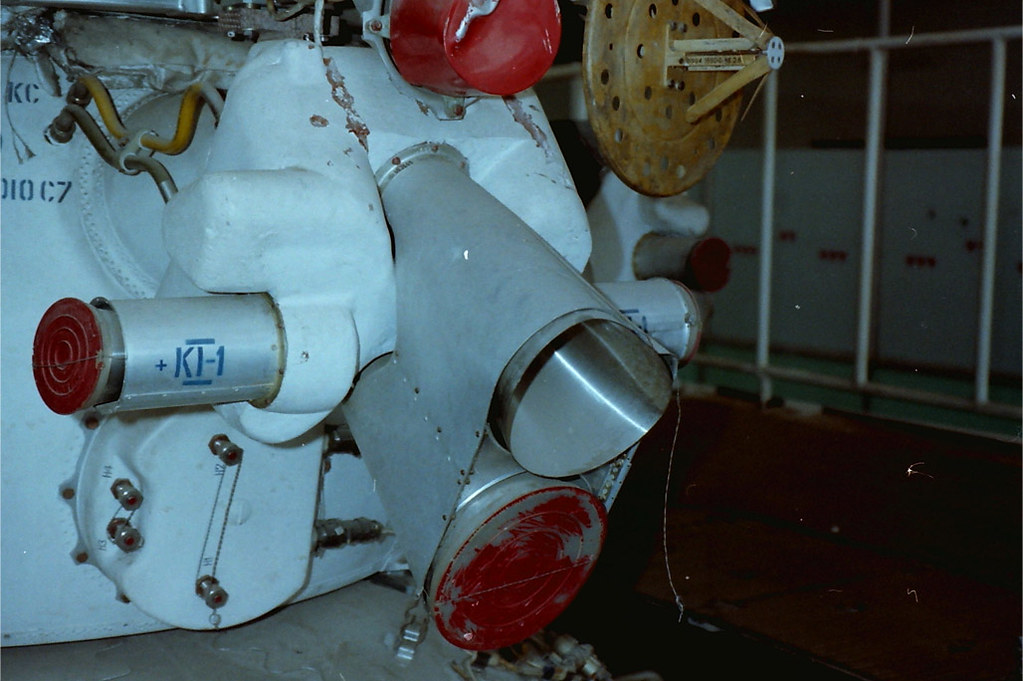

I would like to start with this object located on the base of the Orientation Engine Block:



It is nozzle in shape, but does not seem to be connected to any piping. Who can tell me the purpose of this object?

I know the answer to this first question, and I almost hesitant to post the information simply because of the reaction I might get.

These are not gas or engine exhaust nozzles, and they are not conical antennae. These were part of the hardware used during transport and launch of the Lunniy Korabl on the N1 carrier rocket:



There were four vertical braces running up the LK exterior. At the top of these braces there were connecting rods which went from the brace to these conical shapes. The ends of these rods fit into these cones.

As strange as it seems, this is the answer.

Best regards,

David L. Rickman

[LG]

На фото - Ду прижимного движка. направлего так как надо.

[David Lee Rickman]

На фото - Ду прижимного движка. направлего так как надо.

True. These braces don't support the LK. They attach at the the bottom leg supports and run vertical up to the base of the Maneuvering Engine Block. There they turn horizontal and fit into the ends of the cones:

These are for the protection of the Lunar Vehicle from its' own launch fairing!

Best regards,

David L. Rickman

[m-s Gelezniak]

Их (стяжек, "кронштейнов") не четыре шт. Да и не стяжка это.

[Shin]

I wish there was a better photo of this:

or an image looking straight at the front, or from lower angle. That landing Radar is probably the same as what would have been used on the Lunniy Korabl!

[Старый]

В левом верхнем углу снимка на бак налеплена какаято пластина (нагреватель?) Не могу отделаться от впечатления что на ней написано "водка".

[Pavel]

А мне кажется, что там написано: № 30833...

[Shin]

В левом верхнем углу снимка на бак налеплена какаято пластина (нагреватель?) Не могу отделаться от впечатления что на ней написано "водка".

Ты слишком всё понимаешь буквально

[Shin]

Вот, попался мне датчик прицеливания и юстировочные датчики. Сохранился он в Можайке.

http://www.novosti-kosmonavtiki.ru/content/photogallery/gallery_054/pages/IMG_8983.html



Zoom:




Юстировочные:

[m-s Gelezniak]

Девид. Вот это фото, но с большим разрешением, вы могли бы разместить здесь.

[m-s Gelezniak]

Есть информация, что при реконструкции МАИшного зкземпляра. Блок Е был заменён.

[David Lee Rickman]

Есть информация, что при реконструкции МАИшного зкземпляра. Блок Е был заменён.

First of all, Oleg ... THANK YOU for the excellent details!!![/size]

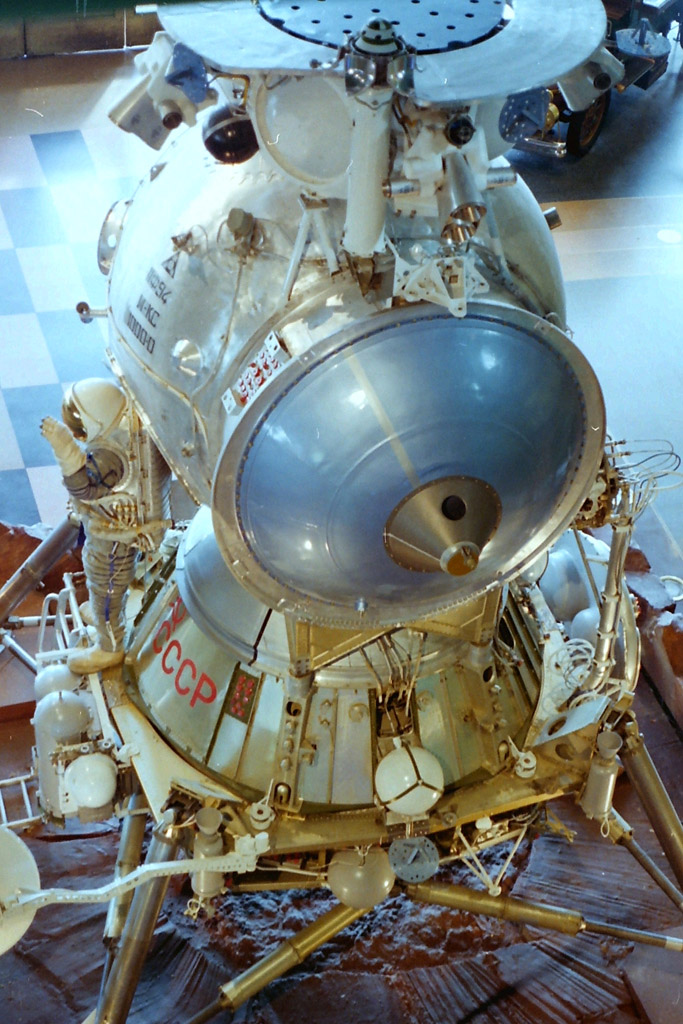

Yes, the Block E was poorly repaired with sheet metal, and in some instances items were removed. Fortunately, while it was at EuroDisney it was displayed with the Visual Orientation Device in its' opened position, as can be seen here in this photo from my comrade, Luc van den Abeelen:



As for the photo you asked for: I do not have that photo in high resolution ... but I do have these, also from Luc van den Abeelen:









Hope these are helpful, and let me know if there are any other views you need!

My Very Best regards,

David L. Rickman

[David Lee Rickman]

Есть информация, что при реконструкции МАИшного зкземпляра. Блок Е был заменён.

I don't trust this mechanical translator ... Are you saying that the reconstructed Block E on the LK at MAI has now been replaced???

Anticipating!

David L. Rickman

[Штуцер]

В левом верхнем углу снимка на бак налеплена какаято пластина (нагреватель?) Не могу отделаться от впечатления что на ней написано "водка".

Клееные обычно датчики температуры...

[David Lee Rickman]

Вот, попался мне датчик прицеливания и юстировочные датчики. Сохранился он в Можайке...


Zoom:




Юстировочные:

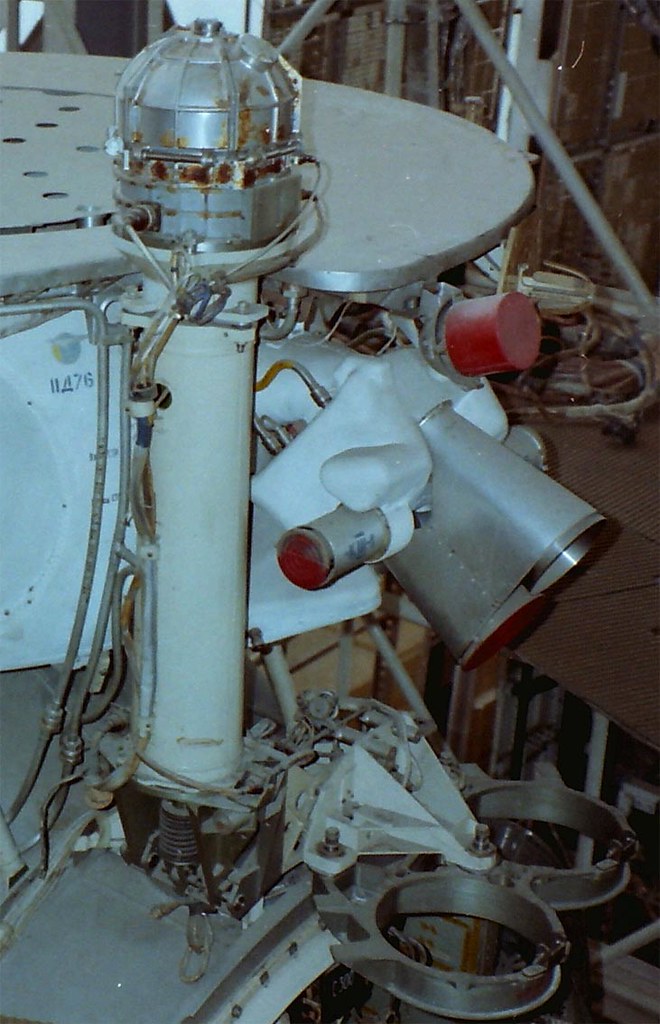

To enhance the beautiful details provided by Oleg, I do have one photo of this area from the LK at MAI. The construction is a bit different, and there are cables still attached:



I believe the LK at MAI is an early version, so the one at Mozhaike is probably the more accurate version.

Thanks again, Oleg!

My Best regards,

David L. Rickman

[m-s Gelezniak]

Есть информация, что при реконструкции МАИшного зкземпляра. Блок Е был заменён.

I don't trust this mechanical translator ... Are you saying that the reconstructed Block E on the LK at MAI has now been replaced???

Anticipating!

David L. Rickman

Это было мнение одного моего знакомого. Заключалось оно в том, что в МАИ были ещё комплектующие к ЛК, в том числе нерезанный блок Е.

[Shin]

что в МАИ были ещё комплектующие к ЛК, в том числе нерезанный блок Е.

Чё-то я этого не припомню......

[Petrovich]

Хм, ...
