РД-107 и F-1

[zero17]

[Дмитрий В.]

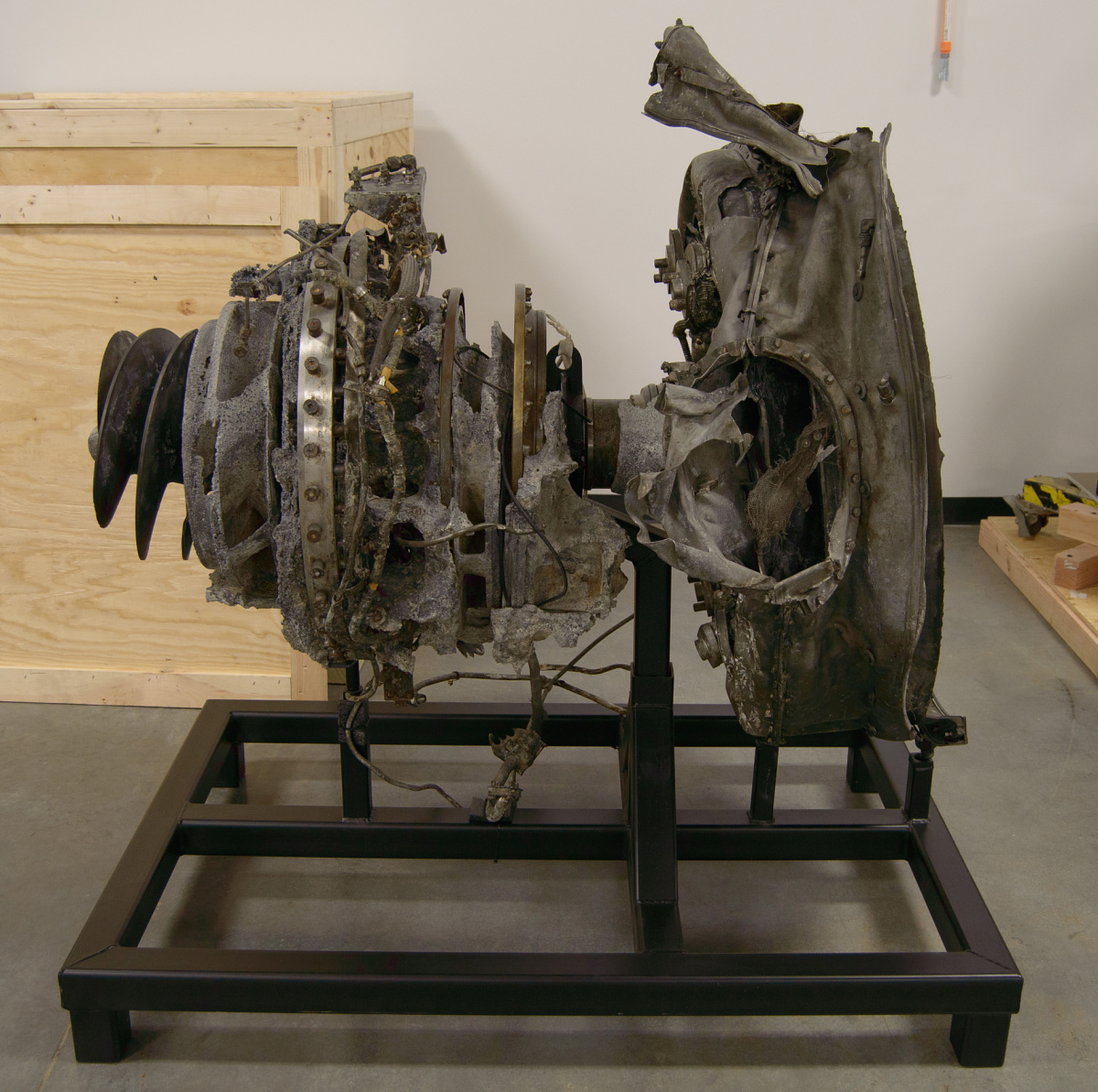

Тот, который этот (фото) - советский ТНА,

От чего это такой?

Гугль говорит - от F-1
Так что наврал я про советский ТНА.

Разве у F-1 был двухвальный ТНА?

А где здесь второй вал?

[Старый]

Здесь:

Стоп. Тот ТНА что выше - другой.

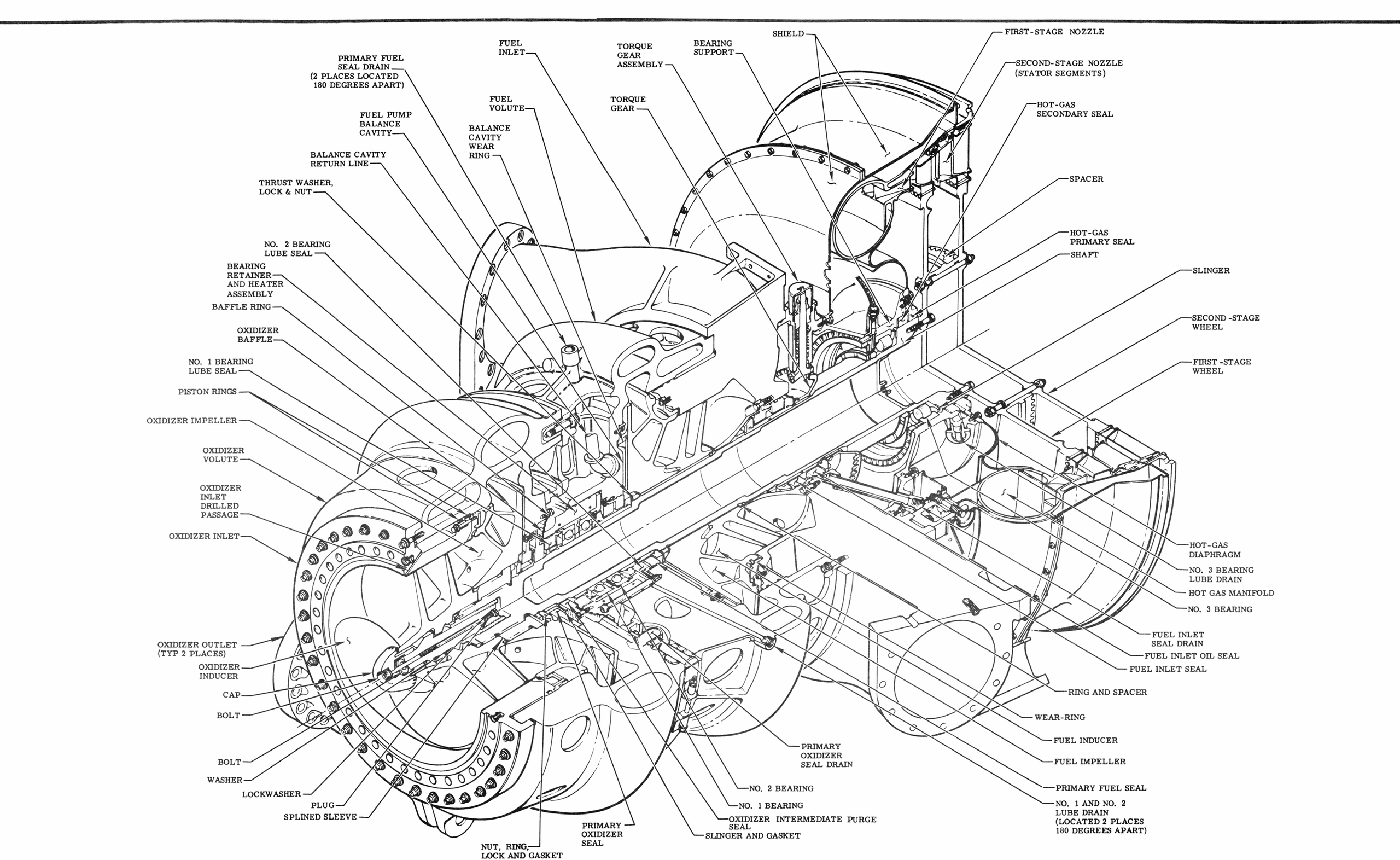

Какой "тот"? Этот на картинке - турбонасос Rocketdyne Mark 3
http://heroicrelics.org/info/h-1/mark-3-turbopump.html

[Дмитрий В.]

А при чем здесь F-1?

[Старый]

А при чем здесь F-1?

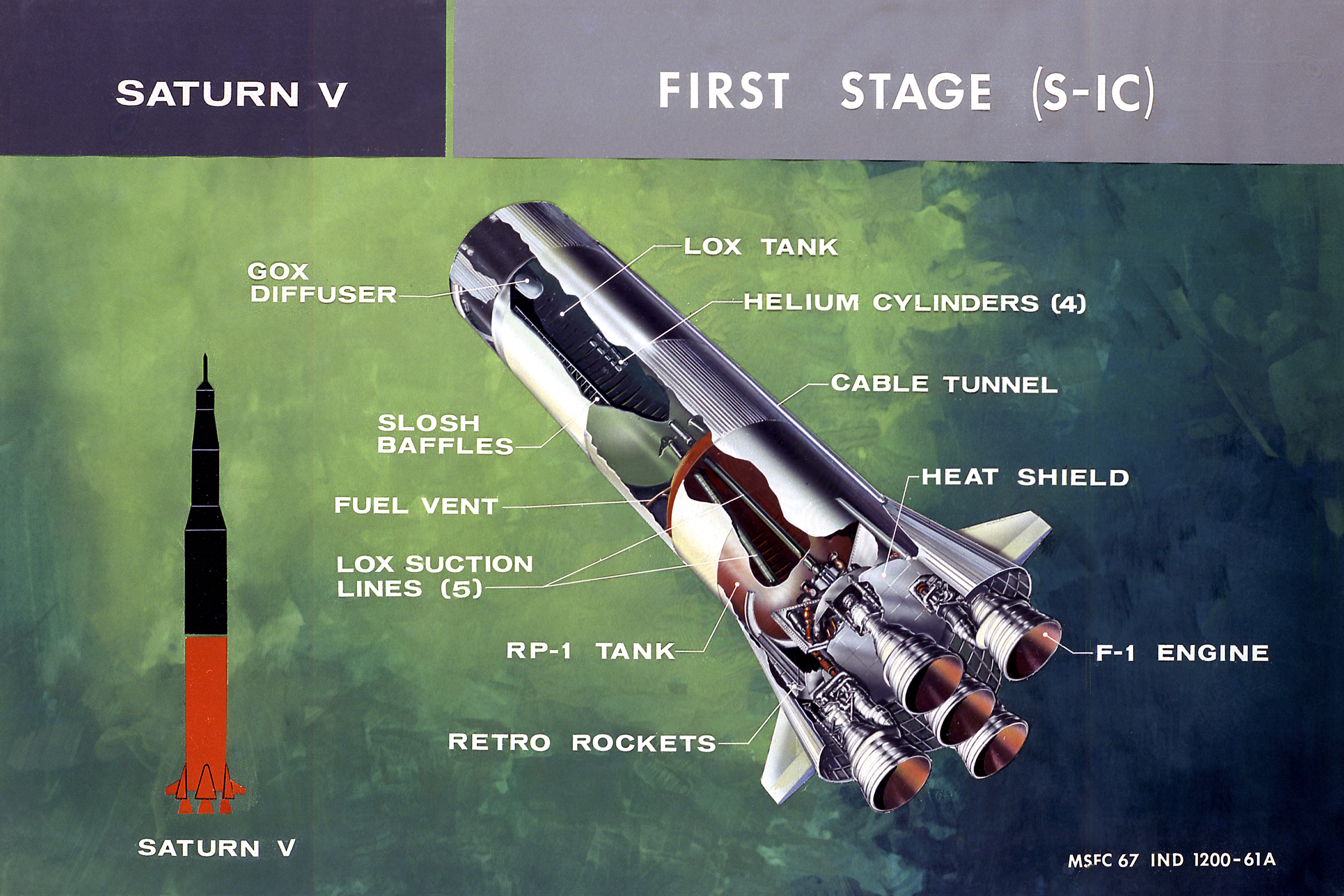

Тема такая.

[zero17]

[Seliv]

А на одну камеру рд-107 ЭНА как у Электрона не потянет?

[Дмитрий В.]

А на одну камеру рд-107 ЭНА как у Электрона не потянет?

Область применения НА пока ограничена жрд тягой около 3тс

[ОАЯ]

Около самой большой шестерни слева на половину диаметра есть кольцо квадратного сечения (темный цвет). Это для чего кольцо, что оно делает?
(т.е. я думаю, что это кольцо, а присмотревшись какой-то сложный профиль. Но ясно, что отдельная от корпуса делаль и с каналами (для "масла"? в описании для охлаждения применяется топливо с добавками). Т.е. тепловой радиатор?

Или совсем непонятный вариант - балансировочные устройства: Система балансировки осевого усилия турбонасоса уравновешивает силы, возникающие из-за изменения давления жидкости и импульса жидкости, возникающих в турбине и насосе. Эти силы должны быть
уравновешены до остаточного значения, которое может быть надежно воспринято подшипниками турбонасоса.
https://ntrs.nasa.gov/api/citations/19740020848/downloads/19740020848.pdf   стр.55.

Если так, то как это устройство настраивают внутри? Или не настраивают?

[Буцетам]

А на одну камеру рд-107 ЭНА как у Электрона не потянет?

Последние пару лет стали появляться какие-то чудовищные электоодвигатели, 550кВт при массе 13кг, или около того...
При таких мощностях уже всё возможно.
https://3dnews.ru/1126219/v-mercedesbenz-sozdali-samiy-moshchniy-v-mire-13kilogrammoviy-elektrodvigatel

[Дмитрий В.]

А на одну камеру рд-107 ЭНА как у Электрона не потянет?

Последние пару лет стали появляться какие-то чудовищные электоодвигатели, 550кВт при массе 13кг, или около того...
При таких мощностях уже всё возможно.
https://3dnews.ru/1126219/v-mercedesbenz-sozdali-samiy-moshchniy-v-mire-13kilogrammoviy-elektrodvigatel

Дело не в двигателе, дело в аккумуляторах

[Буцетам]

Дело не в двигателе, дело в аккумуляторах

При токе разряда 20С и ёмкости 250Втч/кг, 1МВт мощности можно снять с аккумуляторов массой 200кг. Плюс 25кг на два мотора по 500кВт. Итого: 225кг на привод насосов.
И около 200 кг будут весить насосы, камера и всё остальное. В итоге ≈450кг на весь двигатель, тяга 20 тонн, тяговооружённость 44. Не супер круто, но приемлемо

Но кстати да, получается дело не в двигателе

[zero17]

[Буцетам]

Вот штука, которая может заменить перекись. Водный раствор нужной концентрации даст восстановительный парогаз. Сладкий газ, дедовейший эрзац- ДВГГ!
https://ru.wikipedia.org/wiki/Трет-Бутилгидропероксид

[zero17]

[Старый]

Так откуда этот агрегат? Н-1?

[nonconvex]

А на одну камеру рд-107 ЭНА как у Электрона не потянет?

Последние пару лет стали появляться какие-то чудовищные электоодвигатели, 550кВт при массе 13кг, или около того...
При таких мощностях уже всё возможно.
https://3dnews.ru/1126219/v-mercedesbenz-sozdali-samiy-moshchniy-v-mire-13kilogrammoviy-elektrodvigatel

Дело не в двигателе, дело в аккумуляторах

И в жидкостном охлаждении.

[Старый]

Так откуда этот агрегат? Н-1?

Походу так и есть:

[Дмитрий В.]

Так откуда этот агрегат? Н-1?

Я же ссылку давал. Он нщё с LR-79

[Старый]

Я же ссылку давал. Он нщё с LR-79

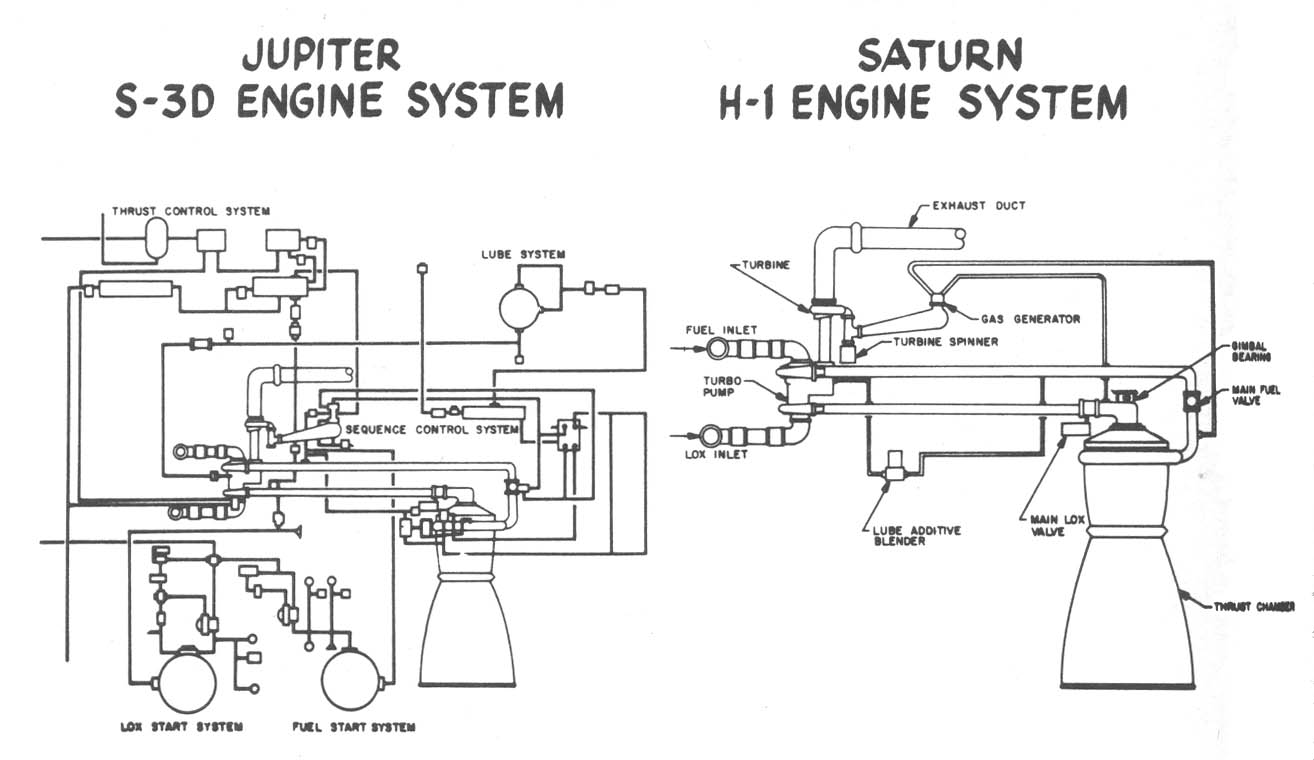

Как оказалось ещё с S-3D
