Н1М ,май 1969.

[WkWk]

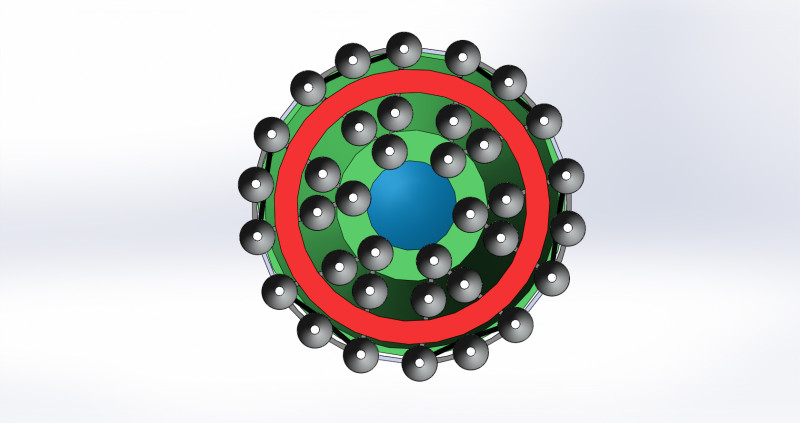

Еще раз перечитал я отчет и сотворил новую реконструкцию первой ступени Н-1М

Теперь она вполне встает на стартовый стол от Н-1

[Schwalbe]

Согласны ли вы с текстом, сопровождающим эти эскизы?
Мне кажется, что последний, представленный как "ЛЭК", был нарисован до того, как Глушко представил свою лунную программу и свои ракеты РЛА.

Учитывая, как тут нарисован ЛК-700, это эскизы в лучшем случае по устным воспоминаниям начала 90-х, когда Вэйд ездил по России.

[Дмитрий В.]

Согласны ли вы с текстом, сопровождающим эти эскизы?
Мне кажется, что последний, представленный как "ЛЭК", был нарисован до того, как Глушко представил свою лунную программу и свои ракеты РЛА.

Учитывая, как тут нарисован ЛК-700, это эскизы в лучшем случае по устным воспоминаниям начала 90-х, когда Вэйд ездил по России.

Я думаю, Вэйду показывали рассекреченные доки из архивов, поскольку по некоторым проектам у него достаточно точные данные.

[Schwalbe]

Согласны ли вы с текстом, сопровождающим эти эскизы?
Мне кажется, что последний, представленный как "ЛЭК", был нарисован до того, как Глушко представил свою лунную программу и свои ракеты РЛА.

Учитывая, как тут нарисован ЛК-700, это эскизы в лучшем случае по устным воспоминаниям начала 90-х, когда Вэйд ездил по России.

Я думаю, Вэйду показывали рассекреченные доки из архивов, поскольку по некоторым проектам у него достаточно точные данные.

Но не по ЛК-700. Он точно был в МАИ, а там было много соратников Мишина но не было рассекреченных документов.

[Дмитрий В.]

Согласны ли вы с текстом, сопровождающим эти эскизы?
Мне кажется, что последний, представленный как "ЛЭК", был нарисован до того, как Глушко представил свою лунную программу и свои ракеты РЛА.

Учитывая, как тут нарисован ЛК-700, это эскизы в лучшем случае по устным воспоминаниям начала 90-х, когда Вэйд ездил по России.

Я думаю, Вэйду показывали рассекреченные доки из архивов, поскольку по некоторым проектам у него достаточно точные данные.

Но не по ЛК-700. Он точно был в МАИ, а там было много соратников Мишина но не было рассекреченных документов.

По ЛК-700 у Вэйда рисунки достаточно адекватно отражают иллюстрации из 1-го Тома ЭП РКС УР-700-ЛК-700. Подозреваю, ему этот документ показывали, но фотографировать не давали, и он делал зарисовки.

[Schwalbe]

из 1-го Тома ЭП РКС УР-700-ЛК-700

И что, там САС на Луну сажали?

[Дмитрий В.]

из 1-го Тома ЭП РКС УР-700-ЛК-700

И что, там САС на Луну сажали?

У Вэйда никаких таких фантазий с посадкой на САС на картинках и нет: http://www.astronautix.com/l/lk-700.html

[Schwalbe]

Это новая картинка.  А тут страницей назад была старая.

[Дмитрий В.]

 Ну вот как то примерно так Н-1М должна выглядеть по описанию в отчете. Размер головного обтекателя от балды, так как там его нет.
 Но длинна выходит под 150 метров. Диаметр понизу 22 500 мм и на стартовый стол Н-1 это точно не встанет. Наверно и транспортный агрегат новый нужен.
 В общем эта Н-1М от обычной Н-1 отличается как Ту-22М от Ту-22

Что-то общее есть, конечно.

[WkWk]

Что-то общее есть, конечно

Учитывая что делалось по описанию - один в один

[Nick Stevens]

AI увеличенная версия диаграммы N1M

Вы не можете просматривать это вложение.

[WkWk]

В описании Н-1М за 1969 год  есть фраза что хвостовой отсек блока М (водородного) конструктивно аналогичен хвостовому отсеку блока Б ракеты Н-1.
 Хвостовой отсек блока Б - эта та часть что сбрасывалась?

[Дмитрий В.]

....
 Хвостовой отсек блока Б - эта та часть что сбрасывалась?

Да.

[Дмитрий В.]

Мысль пришла: может, это вариант Н1М, скомпонованный из Блока А и Блока М? Тогда и уменьшение количества двигателей понятно, т.к. заметно уменьшилась стартовая масса

[Александр Геннадьевич Шлядинский]

Мысль пришла: может, это вариант Н1М, скомпонованный из Блока А и Блока М? Тогда и уменьшение количества двигателей понятно, т.к. заметно уменьшилась стартовая масса

Посмотрел внимательно на гаргроты первой ступени. Они через один разной ширины, как у Блока А Н-1. Если там по 2 и 3 трубопровода, то двигателей 30. Может там по 1 и 2 трубопровода, тогда двигателей 18.

[Буцетам]

Мысль пришла: может, это вариант Н1М, скомпонованный из Блока А и Блока М? Тогда и уменьшение количества двигателей понятно, т.к. заметно уменьшилась стартовая масса

Так это всё-таки не Н-11 что ли? На схеме (справа от макета) вроде всё складывается, похоже на макет

[WkWk]

Тогда и уменьшение количества двигателей понятно,

Если их меньше. Надо бы снизу снять модель, а не гадать. По идее должно быть видно.

[Alex-DX]

Мысль пришла: может, это вариант Н1М, скомпонованный из Блока А и Блока М? Тогда и уменьшение количества двигателей понятно, т.к. заметно уменьшилась стартовая масса

Так это всё-таки не Н-11 что ли? На схеме (справа от макета) вроде всё складывается, похоже на макет

Баки с цилиндрическими вставками.

[Буцетам]

Баки с цилиндрическими вставками.

Где, на модели? А как это понять, куда смотреть, на гаргроты? Ну да, вроде длинные слишком, не как на схеме. А может это Н-11М?

[Alex-DX]

Бак с цилиндрическими вставками может быть несущим? )
Какие еще минусы остались в конструкции Н-1?
По моему никаких.
