Лабораторно-Жилой Модуль (ЛЖМ)

[NickD]

Захотелось сделать реалистичную модель сего аппарата. Жаль, информации и картинок по проекту слишком мало.
Вот что у меня получилось:









Если кто-то видит неточности или несоответствия - напишите, пожалуйста!
Буду рад также некоторой дополнительной информации по характеристикам, например количеству топлива, типа и тяги двигателей посадочной ступени и т.д.

Сейчас у меня только следующие данные, да и те в основном по Вейду, а сами знаете насколько он точен:

Экипаж, чел.                                         3
Масса, т                                                 21.5
В том числе:
масса расходуемых элементов, т             3.1
масса энергоустановки, т                        3.2
Мощность энергоустановки, кВт              8
Объем гермоотсеков, м3                          160
Габариты, м:
высота от стыковочного шпангоута ЛПУ   ~9
диаметр описанной окружности                 8
Площадь рабочих помещений, м2              25
Площадь бытовых помещений, м2             35

[Pit]

Если кто-то видит неточности или несоответствия - напишите, пожалуйста!

извините мне это кажется?- такое впечатление что гермоотсеки клёпанные!

[NickD]

Я хотел сделать модель в стиле 70-х, тогда, насколько могу судить по снимкам, теплоизоляционного покрытия тканевого типа небыло.

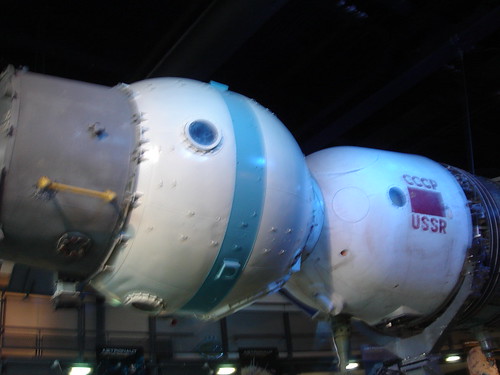

Я взял снимки союза 7к-ок из Лейчестера и на их базе и пытался сделать покрытие. Там на БО союза что-то вроде заклепок.

За неимением качественных фотографий, использовал "самолетную" обшивку :
Поетому у меня так выглядит.

[Pit]

Я хотел сделать модель в стиле 70-х, тогда, насколько могу судить по снимкам, теплоизоляционного покрытия тканевого типа небыло.

Я взял снимки союза 7к-ок из Лейчестера и на их базе и пытался сделать покрытие. Там на БО союза что-то вроде заклепок.

Это не заклёпки однозначно. Это то к чему видимо крепится ЭВТИ или кабели.
http://cosmopark.ru/7k/615_1b.jpg

[Petrovich]

ЭВТИ конца 60-х и 70-х :wink:

[NickD]

Спасибо! Значит все таки теплоизоляция тканевого типа была. И для Луны ее вероятно использовали бы?

[Pit]

Спасибо! Значит все таки теплоизоляция тканевого типа была. И для Луны ее вероятно использовали бы?

Там стеклоткань только снаружи.
А почему её для Луны нельзя использовать? Вполне можно.

[Petrovich]

В.М.Филин
Воспоминания о Лунном корабле.

У Хлынина на http://epizodsspace.airbase.ru/bibl/filin/obl-fil.html

Перед полетом весь ЛК закрывался экранно-вакуумной теплоизоляцией, которая сглаживала его контуры и при этом обеспечивала надежную тепловую защиту всех систем корабля

:wink:

[Кенгуру]

Захотелось сделать реалистичную модель сего аппарата.

А вы это из любви к искусству делаете или для съёмок где-то или вставляния в игру какую-нибудь?

[NickD]

Перед полетом весь ЛК закрывался экранно-вакуумной теплоизоляцией, которая сглаживала его контуры и при этом обеспечивала надежную тепловую защиту всех систем корабля

:wink:

Спасибо! Так и сделаю!
Только подумал кроме теплоизоляции не установить ли на цилиндрах и внешние противометеорные щиты (как на Салютах). Все таки експедиция была рассчитана на год и они не лишние. При массе комплекса в 21.5 тонн вероятно ето не слишком большая роскошь.


А модельку делаю для Орбитера. кроме нее работаю и над ЛЕК-Вулкан, он тоже почти готов.

[NickD]

Новый внешний вид:

[Petrovich]

Уже похоже , правда не знаю насколько точно, поскольку
в оригинале никто не видел .
Я тоже спрашивал про ЭВТИ ЛК (когда собирал), но так и не
нашел, кроме этих нескольких строчек Филина...
Кстати еще снимок ЭВТИ орбитальной станции

[m-s Gelezniak]

Подкину ка тоже немного советского, лунного "железа". На форуме уже было, но всё же.
Макет ЛЕКа (конструкция посадочной ступени):

ЛК комплекса Н1-Л3 (детализация):

[NickD]

Уважаемые Petrovich и m-s Gelezniak,
большое спасобо за снимки! Очень вдохновляют!
Можете подсказать где тема про "Лунное железо"?  Я не попадал  на снимок ЛЕК-а с таким разрешением и делая ЛЕК, мучался малюсенькими сниками с сайта Анатолия Зака.

ЛЖМ переработал, вот почти окончательная версия:

Думаю еще немножко поиграть с ЕВТИ - попробовал затекстурить директно со снимка "Алмаз"-а, но не получилось красиво, попробую еще раз

А вот как идет работа над ЛЕК-ом(вариант для Вулкана, с СА внутри БО), там нужно еще немножко тронуть:


Еще несколько картинок модельки, если кого-то интересуют, здесь:

http://picasaweb.google.com/NDimitrov74/OrbiterRelaterPictures#

[Lin]

Старый (13:54:11 2/02/2009)
Объясни ему в форуме что зелёная и серая ЭВТИ это для околоземных спутников. А на Луне нужна золотистая. Примерно как на американском лунном модуле. Оттуда пусть и дерёт.
Кпочему он сам не догадался взять за образец ЭВТИ ЛМа?

[zyxman]

А вот как идет работа над ЛЕК-ом(вариант для Вулкана, с СА внутри БО), там нужно еще немножко тронуть:

ИМХО там-должно быть намного больше поручней - ведь после посадки и перед отлетом желательно проинспектировать например двигатели ориентации (а может и какой-то ремонт потребоваться), и держаться не за что а падать высоковато даже для луны

Спасибо!

[Leroy]

ИМХО там-должно быть намного больше поручней - ведь после посадки и перед отлетом желательно проинспектировать например двигатели ориентации (а может и какой-то ремонт потребоваться), и держаться не за что а падать высоковато даже для луны

Потому что поручни "срисованы" точно с американского ЛМ.

[Кенгуру]

Объясни ему в форуме что зелёная и серая ЭВТИ это для околоземных спутников. А на Луне нужна золотистая.

Золотистая - это типа чтобы отражала лучше? А на околоземной орбите отражать не надо?

[Leroy]

Объясни ему в форуме что зелёная и серая ЭВТИ это для околоземных спутников. А на Луне нужна золотистая.

Золотистая - это типа чтобы отражала лучше? А на околоземной орбите отражать не надо?

Про майлар слыхали?

[NickD]

Вот вариант с "золотой" ЕВТИ.





Большое спасибо Старому за помощь!
Я не использовал окраску американского ЛМ, так как хотел вложить "Русский" почерк в модель и поетому ориентировался на русскую технику того периода - корабль Союз и станцию Салют, и вот про золотистую ЕВТИ не додумался, признаюсь.
Хотя действительно некоторое сходство между русским и американским ЛМ есть - особенно видно ето по шасси.

Про поручни - их и на модельке ЛЕК-а нету:

Там есть дорожка для обхода, действительно, я ее срисовал с картонной модели ЛЕК-а, вот отсюда:
http://www.cardmodels-r.narod.ru/html/LEK.htm
Так, что полагаю, если обход думали делать, то поручни не лишние будут.
