Передатчики первого спутника.

[lll]

дубль

[lll]

дубль

[lll]

Дубль

[Petrovich]

2 III

Только не подумай, что я шизкик

Не не думаю
Мы тут все похоже на Форуме немного шизики (по Космосу) , а у себя в
Эстонии живьем только 7-40 видел...., более никого так что вам
легче :wink:
Насчет подходов и информации про передатчики к сожалению
ничем не могу помочь :cry: . Сам пошарив по Сети (огуглившись)
ничего нового не нашел. Но ведь где-то она (схемка и т.д. )
существует - в этом я уверен. Хотя черт его знает при нашем
отношении к истории (не только космонавтики) -сам неоднократно
матерился (в душе) на Форуме.
Вот таки делы :cry: , хотя бум искать, може когда и повезет
P.S. Насчет лампового УНЧ - занимался я радиолюбительством
лет 30-35 и некоторое собраное пашет дома лет уже 25 (тот же УНЧ )
Просто последние лет 5 уже отошел (собраный комп виноват, хотя
тут конечно отверточная технология) от паяльника, хотя знакомые
ремонтировать тащут все, что на электричестве. А ламповый УНЧ это
просто такая фенечка осталась из несделаного

[Stealth]

Вот что ещё удалось найти по теме:

http://www2.arrl.org/news/features/2007/09/28/03/

The First Satellite

The physical structure of Sputnik I was based on two hemispherical aluminum casings, 58 cm in diameter, that bolted together along their circumference over an o-ring seal. This created an air tight enclosure that contained two radio transmitters, three silver-zinc batteries, and a simple temperature and pressure sensing system. Thermal control of the satellite's interior was a significant concern for Korolev's team because of the heat generated by the transmitters. A combination of thermal shields and fan-driven ventilation was employed to manage this problem. These shields and the other internal components are visible in an exploded view of the satellite shown in Figure 2. The sealed casing was pressurized to 1.3 atm (19.1 psia) with dry nitrogen gas and a thermocouple-controlled ventilation fan, set to activate at 30 degrees C, circulated the gas around the transmitter unit and through a space between the thermal shield and the craft's outer casing to allow heat dissipation. Pressurization of the casing served a second purpose in Sputnik's design. A barometric relay was set to alter the telemetry signal if the internal pressure fell below 0.35 atm. This system was intended to detect meteorite penetration of the casing. The telemetry was also configured to indicate internal temperatures above 50 degrees C or below 0 degrees C.

The Transmitters

The radios on board Sputnik are described as D-200 units and were designed by a member of Korolev's design team named V. I. Lappo. 11 The meaning of the D-200 designation is unclear and our research thus far has failed to produce a schematic of this transmitter, but Tikhonravov, in a presentation before the 24th International Astronautical Congress in 1973, characterized the transmitters as "vacuum valve-type" with a power of 1 watt. 12 Figure 3 shows the transmitter unit mounted adjacent to the antenna connections in the front casing half. One transmitter operated on a frequency of 20.005 MHz (megacycles in 1957) and the other on 40.002 MHz. The choice of these frequencies not only allowed reception by amateurs using existing equipment but also enabled a receiver set at exactly 20 or 40 MHz to produce an audio tone plus or minus the Doppler shift without ever going through zero Hz. This insured that the telemetry was audible throughout an entire pass without additional tuning of the receiver.

The telemetry mode consisted of modulation of the carrier frequency and what might be characterized as a rudimentary form of pulse width modulation. Tikhonravov described the telemetry as "a change in the frequency of the telegraphic signals and the relationship between the duration of the signals and the intervening pauses." The transmitter was keyed to generate signals 0.2 to 0.6 seconds in length. A commutator system keyed the two transmitters alternately and encoded whether the pressure and temperature limits had been exceeded. The transmitter units were powered by two silver-zinc batteries that made up 61 percent of the craft's 83.6 kg mass. The location of the batteries and their support frame mounted in the front half of the casing is shown in Figure 4. A third battery provided power to the ventilation fan and the commutator system.

[Stealth]

Вот ещё:

http://groups.google.com/group/rec.radio.amateur.boatanchors/browse_thread/thread/be9884c6c1b20827

It's 50 years Sputnik 1 was launched.  And pretty much all it had was a
 few transmitters keying on and off carriers at 20.005 and 40.002MHz
 (when on was off the other was on) and the rate of keying was related to
   the internal air pressure inside the transmitter housing (they use
 convective cooling).  I would imagine that they used a few vacuum tubes,
 probably filament "pencil" tubes, as transistors were not enough
 advanced to run at these frequencioes.  I've seen pictures of the
 physical hardware boxes, but are there any diagrams of the circuits used
 on the web?

[Андрей Суворов]

Совершенно верно, с транзисторами на 40 МГц в 1957 году в СССР была напряжёнка . Максимум - 150 кГц, а для мощных транзисторов - а что тогда было, кроме П4? - 15 кГц, даже не весь звуковой диапазон.

Диффузионные транзисторы не вышли ещё из лабораторий, а про эпитаксиальные планарные кремниевые наши ещё даже не подозревали.

Но в 1969 году уже выпускались 155ЛА3, а, следовательно, и КТ312 и им подобные. С другой стороны, на первых американских спутника транзисторы были германиевые, наш (более поздний) эквивалент - ГТ309.

[Stealth]

Хех!! Напряжёнка -- не то слово!! -- Их вообще не было!!

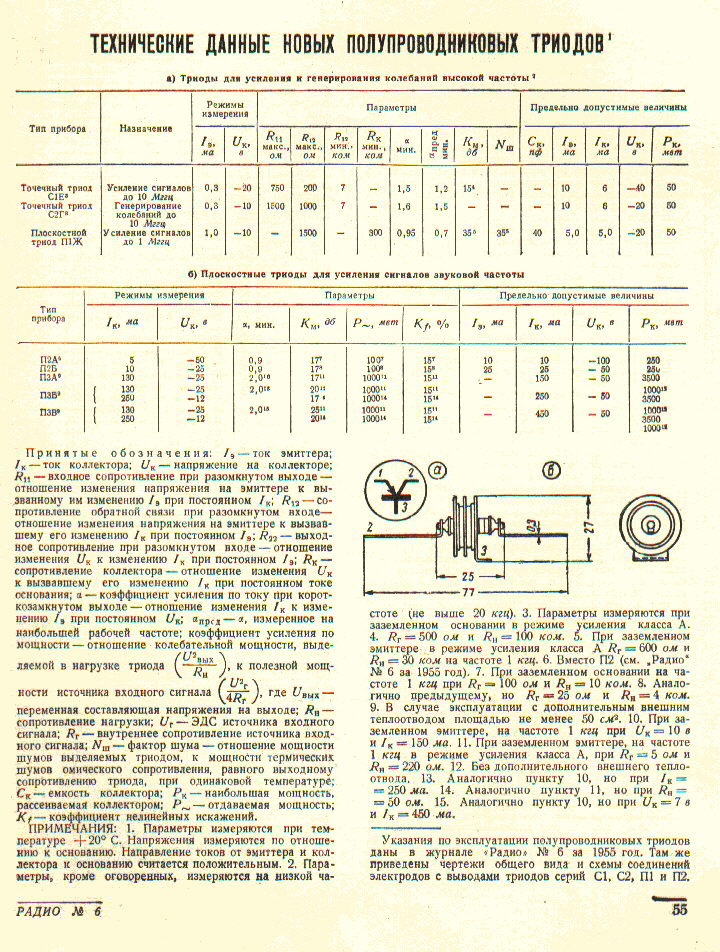

Самое быстрое что удалось найти в "Радио" 1955-57 годов -- точечный транзистор  С2Г -- 10 МГц, и только 50 мВт


( одолжено у Сергея Фролова )

Из мощных были П4БЭ...П4ГЭ до 25 Вт, но только до 150 кГц:
Полупроводниковые приборы: Транзисторы. Справочник / В.Л.Аронов, А.В.Баюков, А.А.Зайцев и др. Под общ. ред. Н.Н.Горюнова,- М.: Энергоиздат, 1982 10 MB ( на 509-й странице )

А про К155ЛА3 в 1969 году можно поподробнее? У меня когда-то были "Радио" 1966-69 годов в бумажном виде -- читал от корки до корки -- но, вроде точно помню, про конкретные микросхемы вообще ни слова не было сказано, первая ИМС, упомянутая в "Радио" -- это 1ММ6.0 -- набор из 4-х транзисторов -- 1970 год.

А вот ещё, насчёт американских спутников -- есть такой адрес: http://ntrs.nasa.gov/archive/nasa/casi.ntrs.nasa.gov/
по которому лежат несколько тысяч PDF-ок со схемами и подробными описаниями... Полтора года назад я поскачивал с десяток-другой на пробу... А теперь не могу туда попасть -- выдаёт ошибку-404  :evil: , хотя файлы по старым адресам лежат.  Есть поисковая система, но надо знать конкретно, что ищешь, а хотелось бы скачать всё полностью -- раньше на экране показывалась целая система каталогов и файлов в них... Кто знает как туда залезть??? Может там и ПС-1 где лежит...

[lll]

2 Stealth

Спасибо, уже нашел

в бумажной книжке, ссылаются на Тихонравова

Спасибо всем

[ALEX-Satellite]

Две лампы вроде видны. Да и монтаж типично под ламповый ПРД.

[Андрей Суворов]

А про К155ЛА3 в 1969 году можно поподробнее? У меня когда-то были "Радио" 1966-69 годов в бумажном виде -- читал от корки до корки -- но, вроде точно помню, про конкретные микросхемы вообще ни слова не было сказано, первая ИМС, упомянутая в "Радио" -- это 1ММ6.0 -- набор из 4-х транзисторов -- 1970 год.

В бытность мою студентом 6-го курса, или пятого, сейчас не помню уже точно, то есть, в 1988 или 1989 году, был я в гостях, где мне показали плату, на которой стояли микросхемы 155-й серии (в основном 1ЛБ551 и 1ЛБ553, но была и пара-тройка 1ЛП551 и ещё что-то такое). На большинстве микросхем были даты 70 и 71 годов, но, после поисков мы нашли микросхему, помеченную XII69.
Уникальным был цвет этих корпусов - ни до, ни после я не видел такой пластмассы - от янтарно-оранжевого до ярко-красного! Было только несколько микросхем чёрного цвета, а привычного зеленовато-бурого не было ни одной! Цвет этот немного напоминал цвет пластмассы КТ315, но очень сильно варьировался от микросхемы к микросхеме... Все микросхемы были, естественно, с "ромбиками", а некоторые ещё и со "звёздочками". Ни до, ни после я не видел микросхем ТАКОЙ древности советского производства.

Впрочем, вру - гибридные микросхемы 70-73 годов я видел несколько раз, но то гибридные... Ещё в раннем детстве у моего школьного приятеля стоял телевизор "Радуга-704И", с блоком цветности БЦИ-1, в котором стояли микросхемы 224-й серии; мы сами купили телевизор "Радуга-716" с таким же БЦИ в 1978 году, но тот был минимум на пять лет старше.

Описание цифровых часов на ДТЛ-микросхемах серии 217 (уже точно не помню) было в Моделист-конструкторе год так за 1975-й. В 1981 я уже сам собирал часы на 155-й серии, а летом 1982 впервые увидел микросхему динамической памяти 565РУ1 ёмкостью 4096 бит. А осенью того же года стал печататься цикл статей в "Радио" про микропроцессоры.

[lll]

2 ALEX-Satellite

Что это за картинка, откуда?

[Salo]

На большом увеличении видны две пальчиковые лампы (два тёмных силуэта в левой половине ), два кварца (белые цилиндры в левой половине ) ,несколько сопротивлений на большую мощность ( красные цилиндры между кварцами), , четыре полупроводниковых диода ( конусы красного цвета по центру ), индуктивность (буро-зелёного цвета по-центру с надписью L1), несколько конденсаторов ( пустотелые цилиндры голубого цвета), подстроечный конденсатор ( цилиндр чёрного цвета с оранжевым винтом со шлицом  в верхней части), переключатель (белого цвета в правом нижнем углу).
Монтаж типично ламповый на алюминиевом шасси. Сам паял такие на уроках труда в 70-х годах.

[Salo]

Ну и еще сомнение - тепло от греющихся постоянно ламп...

Так потому и вентилятор с диффузором.

[ALEX-Satellite]

2 ALEX-Satellite. Что это за картинка, откуда?

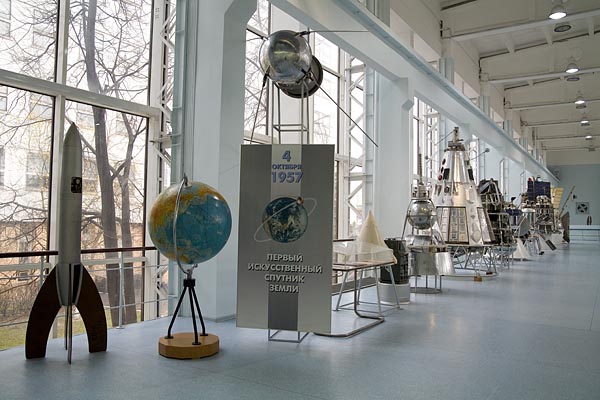

Японцы качественно поснимали музей Энергии, все фото смотри ЗДЕСЬ.
Кстати, там есть много интересного для тех кто не видел:

[ALEX-Satellite]

...переключатель (белого цвета в правом нижнем углу)...

Я сначала подумал, что это подстроечный конденсатор, тем более со "звездочкой" на боку. Но видимо ошибся, давно "шашку" в руки не брал.

[Salo]

Спасибо большое ALEX-Satellite за информацию.
Кстати зачем интересно там переключатель?

[lll]

2 Salo,
спасибо, я понимаю немного просто, когда не нашел нигде в Интернете прямого указания, что был ламовый, да еще прочитал, что делели транзисторный преобразователь для Лайки, да и все амерские были транзисторные - засомневался, выдвинул гипотезу . хотя знал, что не было тогда высокочастотных транзисторов.

2 Alex-Satellite
Спасибо большое

[ALEX-Satellite]

...Кстати зачем интересно там переключатель?

Тоже об этом думал. :?: Но без тумблера никак наверно.

[lll]

Кстати зачем интересно там переключатель?

Может, это не переключатель а ламповая панелька?
