Зоопарк китайских ракет

[m-s Gelezniak]

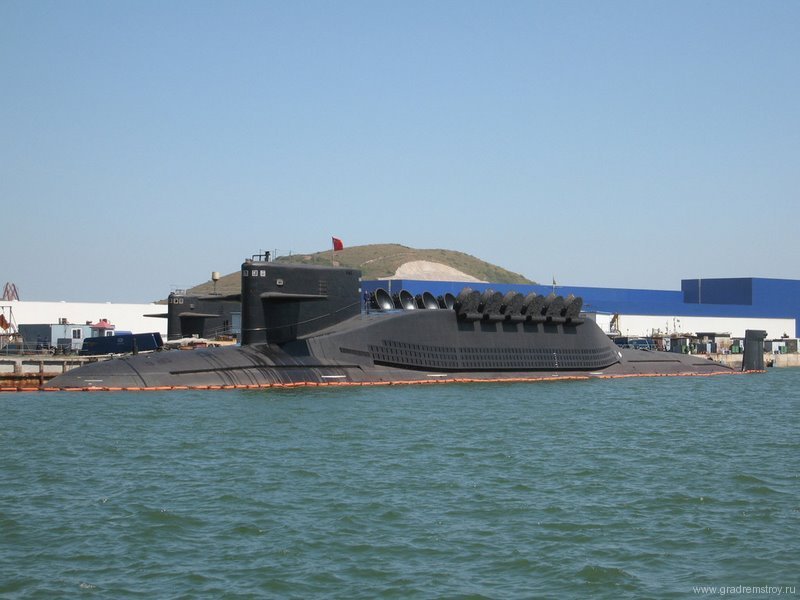

Это не ракета но отношение к ним прямое:
тип 094

[Pit]

Чтото уж слишком похоже на оригинал чтоб быть самостоятельным.

Ракету однако надо посмотреть. По ТПК трудно судить.

Пожалуйста:

Хм, вроде отличается от 5В55 и 48Н6 :roll:

Дим! это ж  китайские копии 11Д!
назывались HQ-1 HQ-2. то есть ракеты для содранного С-75
Ты ж учил!

[Дмитрий В.]

Дим! это ж  китайские копии 11Д!
назывались HQ-1 HQ-2. то есть ракеты для содранного С-75
Ты ж учил!

Не похожа - у 1Д, 11Д крылья довольно большие.

[Pit]

Дим! это ж  китайские копии 11Д!
назывались HQ-1 HQ-2. то есть ракеты для содранного С-75
Ты ж учил!

Не похожа - у 1Д, 11Д крылья довольно большие.

а ты на фотку посмотри внимательней- они просто не подстыкованы.
Собственно и не должны- когда вторая ступень в контейнере они не присоединены- их цепляют на ППР.
Щели  куда втавляются крылья отлично видно кстати.

[Дмитрий В.]

Дим! это ж  китайские копии 11Д!
назывались HQ-1 HQ-2. то есть ракеты для содранного С-75
Ты ж учил!

Не похожа - у 1Д, 11Д крылья довольно большие.

а ты на фотку посмотри внимательней- они просто не подстыкованы.
Собственно и не должны- когда вторая ступень в контейнере они не присоединены- их цепляют на ППР.
Щели  куда втавляются крылья отлично видно кстати.

Может быть, и так. Ракурс не очень удачный.

[Liss]

Сколько я понимаю выход онлайн-переводчика, речь идет о советско-китайских переговорах 1957 года и подписании соглашения о военно-техническом сотрудничестве от 15.10.1957, в соответствии с которым Китаю обещали четыре экземпляра атомной бомбы и техническую информацию и образцы ракет четырех типов (Р-2, С-75, С-2 и К-5М) с технической информацией. Кроме того, Хрущев обещал передать в 1960-1961 гг. техническую информацию по ракете Р-11 дальностью 1000 км.

Так, а скажите мне, джентльмены, для каких изделий предназначались двигатели 5Д60 и 5Д10, выпуск которых в 1961-1963 гг. осваивал пекинский завод №211?

[Дмитрий В.]

Так, а скажите мне, джентльмены, для каких изделий предназначались двигатели 5Д60 и 5Д10, выпуск которых в 1961-1963 гг. осваивал пекинский завод №211?

Возможно, речь идет о стартовых ускорителях ЗУР 1Д? :roll:

[Pit]

Так, а скажите мне, джентльмены, для каких изделий предназначались двигатели 5Д60 и 5Д10, выпуск которых в 1961-1963 гг. осваивал пекинский завод №211?

Возможно, речь идет о стартовых ускорителях ЗУР 1Д? :roll:

там ПРД с цифирьками. В смысле твердотопливный движок.
Возможно это двигатели к Р-13?

[Дмитрий В.]

Так, а скажите мне, джентльмены, для каких изделий предназначались двигатели 5Д60 и 5Д10, выпуск которых в 1961-1963 гг. осваивал пекинский завод №211?

Возможно, речь идет о стартовых ускорителях ЗУР 1Д? :roll:

там ПРД с цифирьками. В смысле твердотопливный движок.
Возможно это двигатели к Р-13?

Хм, индекс на 5 начинается, а это номенклатура ПВО. У 1Д стартовики обозначались ПРД-10 (видимио, от ШБ-32) и ПРД-18. Но наверняка у них должны быть свои индексы.

[Salo]

http://www.russianarms.ru/forum/index.php?topic=1142.0

5Д11 - маршевый жидкостный ракетный двигатель РД-0200 (Р01-154) ЗУР 5В11
5Д12 - маршевый жидкостный ракетный двигатель Л-2А ЗУР 5В21А, 5В21В
5Д16 - маршевый жидкостный ракетный двигатель ПР 5В61 (проект)
5Д18 - рулевой жидкостный ракетный двигатель ПР 5В61
5Д21 - жидкостный ракетный двигатель
5Д21М - маршевый жидкостный ракетный двигатель ОС "50-11"
5Д22 - маршевый жидкостный ракетный двигатель Р5-117 ПР 5В61
5Д25 - жидкостный ракетный двигатель С5.41 ЗРК 5Я25, 5Я24
5Д25Н - жидкостный ракетный двигатель ЗУР 44Н6
5Д27 - сверхзвуковой прямоточный воздушно-реактивный двигатель РД-046 ракеты В-758
5Д29М - рулевой жидкостный ракетный двигатель ОС "50-11"
5Д35 - кабина РЛК 5Н69
5Д37 - комплекс пассивной локации "База"
5Д67 - маршевый жидкостный ракетный двигатель ЗУР 5В28

5Д11 это ЖРД  зенитной управляемой ракеты РЗ-25 (изд. 400) для ЗРС "Даль".
5Д12-ЖРД ЗУР С-200.
5Д10- вполне может быть индексом С-75. И самое главное китайцы  их делали.
А вот что такое 5Д60? :roll:

[Salo]

там ПРД с цифирьками. В смысле твердотопливный движок.
Возможно это двигатели к Р-13?

Р-13 морская, а у них индексы начинались на 3 и 4. А у ПРД мог быть и второй индекс.

[Liss]

Так, а есть ли у кого-нибудь даты пусков китайских баллистических ракет за последние годы? Особенно интересуют ноябрь 2005 г.; первый квартал 2006 г.; июль 2006 г.; апрель, август и октябрь 2008 г.
Или хотя бы предупреждения о пусках для летчиков и моряков?

[Sharicoff]

Так, а есть ли у кого-нибудь даты пусков китайских баллистических ракет за последние годы? Особенно интересуют ноябрь 2005 г.; первый квартал 2006 г.; июль 2006 г.; апрель, август и октябрь 2008 г.
Или хотя бы предупреждения о пусках для летчиков и моряков?

От моряков-то откуда это добро возьмется? Там же все на суше падает.

[Liss]

От моряков-то откуда это добро возьмется? Там же все на суше падает.

Начиная с 1980 г. китайцы запросто пуляют в Тихий океан.

[Sharicoff]

А, ну да - голова же еще.

[Sharicoff]

А район, куда голова прилетает, известен хотя бы приблизительно?

[ОАЯ]

Нет?
Thesuccessfultestsupposedlycameafterthreemisseson
30 November 2006
20 April 2006,
26 October 2005.

Из http://project2049.net/documents/chinese_anti_ship_ballistic_missile_asbm.pdf

[Liss]

Так, а скажите мне, джентльмены, для каких изделий предназначались двигатели 5Д60 и 5Д10, выпуск которых в 1961-1963 гг. осваивал пекинский завод №211?

Ха! Все оказалось исключительно интересно.

Когда китайцы копировали Р-2 ("проект 1059", она же "Хунци-1" (红旗一号), с марта 1964 г. называется "Дунфэн-1"), ее двигатель проходил под обозначением 5D52 -- почти под таким же, как у советского варианта (8Д52).

 Для китайской ракеты малой дальности "Дунфэн-2" на его базе под руководством Жэнь Синьминя был спроектирован двигатель 5D60 тягой 45 тс (впоследствии получил обозначение YF-60). 28.11.1961 китайцы вышли на огневые испытания, а 21.03.1962 состоялся первый пуск.

 5D10 -- это первоначальный вариант ЖРД для БР "Дунфэн-3" (еще тех времен, когда она называлась "Дунфэн-1"). Это был ЖРД тягой 20 тс, работающий на азотной кислоте (硝酸) и смеси аминов (混胺). Их планировали поставить на ракету четыре штуки.
 Дальше следует интересная фраза, которую хорошо бы перевести лучше, чем может автоматический переводчик: 5D10发动机推力室最初采用的是结构尺寸相同的双组元外混合离心式喷嘴。Это про конструкцию камеры и проблему ВЧ-колебаний, которой в силу выбранной конструкции вроде как не было.
 Ну а в итоге получили ДУ YF-2 тягой 104 тс.

[R-7]

Красивый китайский "Ярс-Тополь" (DF-41):

[Yra Napr]

Господа, никто не встречал инфу по CZ-4C лучше, чем  вот здесь ?
