Зоопарк китайских ракет

[Salo]

http://www.armstrade.org/includes/periodics/mainnews/2010/1129/10046480/detail.shtml

Китай разработал РСЗО WS-2D с дальностью стрельбы 400 км[/size]

29 ноября 2010 года, понедельник



ЦАМТО, 29 ноября. НОАК разрабатывает семейство РСЗО большой дальности, которые обеспечат артиллерийским подразделениям возможность поражать объекты противника на «стратегических» дальностях, дополняя нишу, характерную для баллистических ракет малой дальности.

Китайская экспортно-импортная корпорация точного машиностроения (CPMIEC) и корпорация «Сычуань аэроспейс индастриз» разработали новую РСЗО WS-2D («Вей-Ши/Гардиан-2D») с дальностью стрельбы 400 км. Установка относится к семейству РСЗО WS-2, которые были приняты на вооружение НОАК в 2004 году.

Согласно сообщениям китайских веб-сайтов, массогабаритные характеристики WS-2D выше, чем у базового варианта. Длина ракеты составляет 8,1 м, диаметр – 425 мм по сравнению с 7,15 м и 400 мм, соответственно у WS-2. Дальность стрельбы составляет 400 км (200 км – у WS-2), что позволяет позиционировать эту РСЗО как обладающую наибольшей дальностью стрельбы в мире.

РСЗО WS-2D оснащается управляемой ракетой. По сообщениям, круговое вероятностное отклонение ракеты на максимальной дальности составляет менее 600 м. Для сравнения, КВО WS-2 составляет 600 м на дальности 200 км. Как и WS-2, WS-2D может снаряжаться боевой частью различных типов, включая кассетную нового типа, которая несет три специальных БЛА/самонаводящихся снаряда. Источники отмечают, что пусковая установка может нести от 6 до 9 ракет в транспортно-пусковых контейнерах.

Информация о системе WS-2D позволяет с большим доверием относиться к ранее появившимся сообщениям о другом варианте РСЗО WS-2. В 2007 году китайские источники заявили о разработке версии WS-2C с дальностью стрельбы 300 км. По их данным, установка предназначалась, в первую очередь, для поражения РЛС, а также  кораблей и наземных объектов. Реактивный снаряд оснащался пассивной радиолокационной ГСН, использующейся на конечном участке траектории.

По имеющейся информации, в 2007-2008 гг. партия РСЗО WS-2 была продана ВС Судана.

О повышенном внимании к разработке РСЗО большой дальности свидетельствуют проведенные 25 июля этого года на полигоне, расположенном на побережье Желтого моря, демонстрационных стрельб РСЗО PHL-03, оснащенной пакетом из 12 трубчатых направляющих с 300-мм реактивными снарядами. Артиллерийская часть установки напоминает пакет направляющих российской РСЗО «Смерч», которые НОАК, по сообщениям СМИ, купила в небольшом количестве в 1990-х гг. Дальность стрельбы  РСЗО PHL-03 составляет 130 км.

По оценке ряда экспертов, появление в составе артиллерийских подразделений НОАК РСЗО большой дальности позволит снизить напряженность вокруг развертывания пусковых установок баллистических ракет в районе Тайваньского пролива, существенно не снижая при этом огневую мощь НОАК. В настоящее время тайваньские источники заявляют о размещении в этом районе до 1500 ПУ китайских ракет, направленных на остров, включая баллистические ракеты малой дальности «Дунфэн-11» и «Дунфэн-15», а также крылатых ракет наземного базирования «Дунхай-10». С учетом того, что ширина Тайваньского пролива составляет от 130 до 220 км, РСЗО с дальностью стрельбы до 400 км смогут частично заменить размещенные в районе Тайваня ракетные установки БР малой дальности.

[sas]

Так, глядишь, у них ручные гранатометы начнут до тайваня добивать.

[Salo]

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1226/

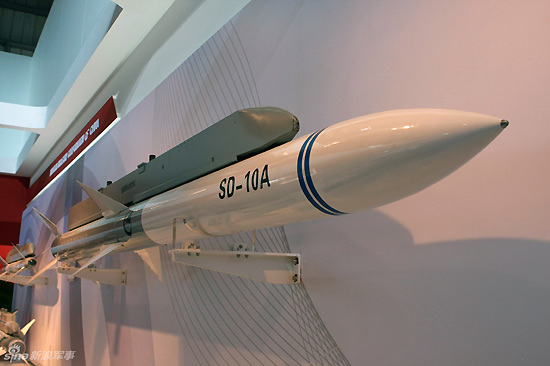

06.12.10 Новейшая китайская УР SD-10 создана с применением российских технологий



«Военный Паритет». По данным британского журнала Jane's Defense Weekly управляемая ракета воздушного боя средней дальности SD-10, разработанная Лоянским центром оптоэлектронных технологий (Китай) оснащена двухрежимной (активная радиолокационная + пассивная инфракрасная) головкой самонаведения. Если это так, то эта ракета, которая поступает на вооружение ВВС НОАК, может стать самой мощной ракетой такого класса в мире.

Сообщается, что еще в 90-х годах прошлого века Китай имел контакты с российским конструкторским бюро «Агат», разрабатывавшем такие технологии, в частности, новейшую ИК ГСН типа 9Б-1032. Представитель Лоянского центра намекнул, что подобное сотрудничество велось, и целый ряд компонентов ракеты поставляется из-за рубежа. КБ «Агат» разрабатывало вышеозначенную ГСН, предназначенной для УР Р-27, являющейся самой скоростной ракетой воздушного боя в мире, и именно эта система с определенными доработками (с совмещением с АР ГСН) могла быть интегрирована в китайскую ракету.

Некоторые эксперты считают, что новая китайская УР по своим характеристикам превосходит американскую AIM-120A/B, российскую Р-77 и французскую MICA. Но совершенствование двигателя ракеты все еще продолжается.

По сообщениям СМИ, УР SD-10 может быть принята на вооружение истребителей различных типов, в том числе истребителя JF-17 совместной китайско-пакистанской разработки и производства. Ведутся работы по увеличению дальности стрельбы свыше 100 км и повышению точности самонаведения. В будущем эта ракета может быть использована для создания наземных и корабельных ЗРК.

http://mil.news.sina.com.cn/2010-12-06/0936622250.html

[Дмитрий В.]

Новейшая китайская УР SD-10 создана с применением российских технологий

Что-то она больше на AIM-120 похожа :lol:

[GALIN]

An interactive graphic showing the range of a selection of China's missiles[/size]

[Salo]

http://www.armstrade.org/includes/periodics/mainnews/2010/1224/09486757/detail.shtml

24 декабря 2010 года, пятница

Фото: ausairpower.net

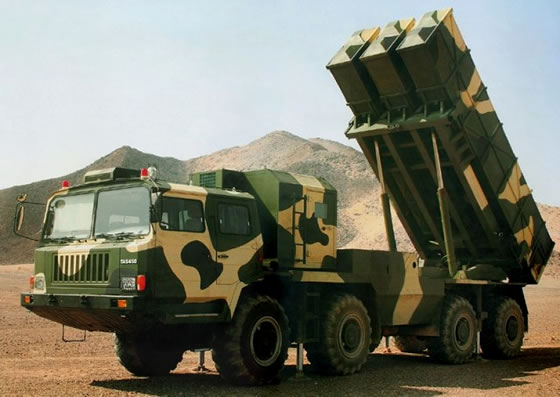

Китай выходит на мировой рынок с новой РСЗО WS-3
ЦАМТО, 24 декабря. Китайская компания «Поли текнолоджис» начала реализацию маркетинговой программы с целью продвижения на мировой рынок новой РСЗО WS-3, оснащенной шестью 400-мм реактивными снарядами.

Внешне пусковые установки WS-3 имеют большое сходство с раннее разработанными РСЗО WS-2, однако оснащены новыми ракетами, сообщает «Джейнс дифенс уикли».

Дальность стрельбы осталась прежней – 70-200 км. В то же время, точность стрельбы ракет значительно повысилась. Круговое вероятностное отклонение (КВО) нового боеприпаса, оснащенного в базовом варианте инерциальной навигационной системой, на максимальной дальности стрельбы составляет 300 м. При оснащении ракеты комбинированной GPS/инерциальной навигационной системой КВО на дальности стрельбы 200 км составляет около 50 м.

Длина ракеты - 7,15 м, диаметр – 400 мм. Она оборудована четырьмя стабилизаторами в хвостовой части и четырьмя управляющими плоскостями в носовой. Ракета может оснащаться различными боевыми частями массой до 200 кг, включая фугасную, кассетную с 540 суббоеприпасами малого калибра, объемного взрыва.

Пусковая установка оснащается тремя транспортно-пусковыми контейнерами, в каждом из которых размещены 2 ракеты. Артиллерийская часть установлена на платформе переднеприводного грузового автомобиля высокой проходимости TA5450 с колесной формулой 8x8. Машина оснащена четырехдверной полностью защищенной кабиной с системой кондиционирования воздуха.

Гидравлические стабилизаторы, размещенные между первым, вторым, третьим и четвертым колесами с обеих сторон ПУ, обеспечивают устойчивость платформы при стрельбе.

Согласно информации «Поли текнолоджис», время развертывания на огневой позиции составляет около 12 мин.

По имеющейся информации, разработку системы выполнила корпорация «Сычуань аэроспейс индастриз». Маркетинг и продажу РСЗО WS-2 и WS-3 осуществляет «Поли текнолоджис».

[Salo]

http://www.vedomosti.ru/politics/news/1181101/novaya_kitajskaya_raketa_menyaet_rasstanovku_sil_v_mire

30.12.10 Новая китайская ракета меняет расстановку сил в мире[/size]

30 декабря 2010 г.

«Ведомости», 29 декабря. Китай раньше ожидаемого успешно провел испытания и находится в начальных стадиях развертывания ракетного комплекса Dongfeng 21 D («Дунфэн» DF-21, «Восточный ветер»), объявил командующий Тихоокеанским флотом ВМС США адмирал Роберт Уиллард. Этот шаг коренным образом меняет расстановку сил в Тихом океане: данный ракетный комплекс специально предназначен для борьбы с авианосными ударными группами (АУГ) США, отмечает Financial Times.

Стратегическое значение комплекса DF-21 с баллистической противокорабельной ракетой на мобильной ПУ и спутниковыми средствами обнаружения состоит в том, что он способен исключить проникновение американских АУГ ближе нескольких сотен километров от побережья материкового Китая. Сюда относятся и воды Тайваньского пролива в случае гипотетического конфликта Китая с Тайванем, союзником США. «Зона безопасности» КНР таким образом расширяется до «второй островной дуги», (от японских островов Огасавара через Марианские острова и Гуам до Палау). Эту акваторию в Китае считают своими «ближними водами», но сейчас в них действует флот США, базирующийся на страны-союзники — Японию с Южной Кореей.

Министр обороны США Роберт Гейтс в сентябре говорил, что в случае, если Китай или какая-либо страна развернет комплекс, способный угрожать АУГ в открытом море, тактику их применения придется полностью пересматривать. В современном виде АУГ практически неспособны бороться с баллистическими самонаводящимися ракетами типа DF-21; в Пентагоне пока видят выход в более тесной интеграции ВМФ и ВВС.

Система пока недоиспытана, замечает Роберт Уиллард, на завершение всего комплекса испытаний потребуется несколько лет; возникают вопросы и по спутниковому компоненту наведения DF-21. Но военные аналитики видят реальную непосредственную угрозу США уже сейчас: Китай сможет компенсировать несовершенство разведки количеством выпущенных ракет.

По словам эксперта Центра анализа стратегий и технологий Константина Макиенко, ракета DF-21 действительно может изменить баланс сил, отогнав от берегов КНР американские авианосцы, которые являются основой глобальной американской мощи. Но насколько эта ракета действительно операциональна, неизвестно; создание такой ракеты — большая техническая проблема; от создания баллистической противокорабельной ракеты отказался даже СССР, где были такие проекты.

Дело в том, что авианосец не стоит статично, и наведение такой ракеты представляет большую проблему (в СССР ее планировалось оснащать ядерной боеголовкой, но даже это не давало гарантий поражения передвигающегося авианосца). Поэтому панические статьи на первых полосах англосаксонских газет отражают скорее не реальные военно-технические страхи перед КНР, сколько глубинные изменения отношения США и Великобритании к растущей китайской мощи, считает эксперт.

Идеи Р-27К живут и побеждают.

[Salo]

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1270/

30.12.10 На конечном участке траектории китайские «противо-авианосные» БР могут использовать ИК-наведение[/size]

30 декабря 2010 г.

  «Военный Паритет». ВМС США полагают, что долго фигурировавшие в качестве слухов китайские противокорабельные баллистические ракеты DF-21D (на фото) вошли в оперативную фазу развертывания. И такое заявление делается несмотря на то, что неизвестно, была ли испытана эта система оружия в полном объеме. Есть некоторые намеки, что отдельные компоненты системы прошли испытания летом прошлого года.

Но ключевым моментом является то, что Китай запустил третий «спутник дистанционного зондирования», который присоединидся к двум другим, летающим на аналогичных по высоте орбитах. Эти три спутника летают на высоте 600 км над Тихим океаном. Спутники оснащены либо РЛС с синтезированной апертурой, или цифровыми камерами, и могут использоваться для наблюдения за морскими целями. Китайцы, однако, утверждают, что предназначение этих спутников чисто научное.

Типичная РЛС с синтезированной апертурой может выполнять фотографирование с разной разрешающей способностью. В среднем разрешении (точность 3 м) площадь фотографирования составляет 40 на 40 км. При низком разрешении (точность 20 м) площадь фотографирования возрастает до 100 на 100 км. Эта трех-спутниковая китайская орбитальная группировка выглядит как военная система наблюдения за океаном. По слухам, это недостающее звено для наведения китайских противокорабельных баллистических ракет на американские авианосцы.

На протяжении почти пяти лет Китай работает над созданием системы целеуказания для баллистических ракет, призванных уничтожать авианосцы. Такие датчики могут использовать инфракрасные (тепловые) технологии для конечного этапа наведения БР. Эта проблема обсуждалась на протяжении десятилетий, но только Китай стремился свести в единый комплекс системы целеуказания с противокорабельными БР. Вся система обнаружения и наведения может состоять из спутников, подводных лодок и патрульных самолетов, которые будут искать авианосцы перед запуском баллистической ракеты (дальность DF-21D составляет 1700 км).

http://www.strategypage.com/htmw/hticbm/articles/20101228.aspx

[Старый]

А что, Иджис разве не способен сбивать балистические ракеты?

[Liss]

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1270/

30.12.10 На конечном участке траектории китайские «противо-авианосные» БР могут использовать ИК-наведение[/size]

Но ключевым моментом является то, что Китай запустил третий «спутник дистанционного зондирования», который присоединидся к двум другим, летающим на аналогичных по высоте орбитах. Эти три спутника летают на высоте 600 км над Тихим океаном. Спутники оснащены либо РЛС с синтезированной апертурой, или цифровыми камерами, и могут использоваться для наблюдения за морскими целями.

http://www.strategypage.com/htmw/hticbm/articles/20101228.aspx

В оригинале написано -- "пересекают Тихий океан", причем в определенной конфигурации (these three birds are moving in formation, at an altitude of 600 kilometers, across the Pacific). Но что за дело нашим переводчикам до таких тонкостей...

[Salo]

А что, Иджис разве не способен сбивать балистические ракеты?

Тем более средней дальности.

[hecata]

А что, Иджис разве не способен сбивать балистические ракеты?

Тем более средней дальности.

Возможно, речь Гейтса - пиар для дополнительно поддержки  деньгами  SM-3?

[Старый]

Возможно, речь Гейтса - пиар для дополнительно поддержки  деньгами  SM-3?

Американцы постоянно применяют дезинформацию через открытые источники. Например заявляют об эффективности на самом деле бесполезных систем с целью заставить противника тратиться на их создание.
 Иджис же изначально рассчитан на перехват баллистических целей в том числе и средней дальности, таких как Р-27К. SM-3 это ракета глобальной ПРО, для перехвата МБР и даже спутников.

[Liss]

В Харбинском технологическом институте находятся чрезвычайно интересные экспонаты, два из которых имеют прямое отношение к теме...

Источник: http://www.9ifly.cn/sub/thread-5156-1-1.html


Общий вид:





Про то, что в павильончике, отдельная тема: http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?t=11488


Дунфэн-2
















На боку у этого изделия написано CZ-1C.

[Старый]

А можно третью ступень CZ-1 в деталях? Особенно со стороны сопла?

[Salo]

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1306/

19.01.11 Характеристики и фото китайской УР воздушного боя PL-12

19 января 2011 г.

«Военный Паритет». Форум китайского сайта china-defense.com привел тактико-технические характеристики УР воздушного боя средней дальности PL-12 (SD-10 - ShanDian-10, «Удар грома») национальной разработки и производства. Первый испытательный пуск УР был произведен в середине 2002 года с борта многофункционального истребителя Су-30МКК (J-13).

Длина – 3,93 м
Диаметр корпуса – 203 мм
Размах крыла – 670 мм
Размах стабилизатора – 752 мм
Стартовая масса – 199 кг
Боевая часть – осколочно-фугасная с активным взрывателем
Система наведения – инерциальная с активной ГСН на конечном участке траектории
Двигательная установка – двухрежимный РДТТ
Максимальная дальность – св. 100 км (модерн. вариант PL-12A, базовый вариант – ок. 70 км)
Минимальная дальность – 1 км
Максимальная перегрузка – 38 g
Макс. высота поражения цели – 21 км
Макс. скорость – около 4М

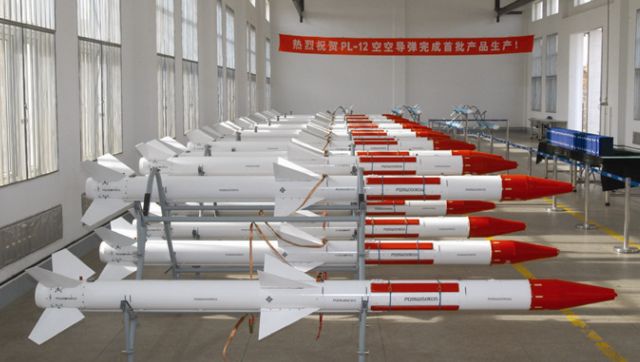

На верхнем фото расшифрованная участниками форума надпись на плакате: «Праздник выпуска первой серийной партии ракет PL-12».

www.china-defense.com

[Salo]

HQ-16:

http://www.china-defense-mashup.com/chinese-weapon-photo-gallery

[Salo]

http://www.china-defense-mashup.com/chinese-weapon-photo-gallery/3

[Salo]

http://www.militaryparitet.com/teletype/data/ic_teletype/9723/

18.02.11 Для армии Китая разрабатывается новая ракета средней дальности

18 февраля 2011 г.

Радио Маяк. Китай сообщил о разработке новой ракеты, которая поступит на вооружение Народно-освободительной армии Китая в ближайшие пять лет.

Китайская корпорация аэрокосмической науки и техники, которая занимается производством ракетного вооружения для армии КНР, намерена "полностью завершить разработку, производство и поставку нового поколения ракет к 2015 году", сообщает сегодня пекинская газета "Глобал таймс". Эта ракета "станет частью единой оборонительной системы, полностью покрывающей потребности как в защите, так и нападении и способной отразить любую угрозу с суши, моря, воздуха и из космоса, а также кибернетическую атаку", пишет газета.

Китайские военные источники, между тем, сообщили, что это будет обычная ракета среднего и дальнего радиуса действия, способная преодолевать 4 тыс. км. Разработка ракеты идет нормально, она будет готова через пять лет. Ракета "превзойдет по дальности ныне имеющиеся китайские ракеты и тем самым внесет большой вклад в оборонительные возможности страны", считают военные.

www.radiomayak.ru

[Salo]

http://www.china-defense-mashup.com/iran-gets-maxi-maverick-missile-fr om-china.html

Iran gets Maxi Maverick Missile Fr om China?
Posted on 29 March 2011 by admin

2011-03-30 (China Military News cited from strategypage.com) -- The Israeli navy got a scare when they halted and searched a cargo ship off their coast on March 15th, and found some new Chinese missiles, designed to take out the kind of ships that comprise most of the Israeli navy (ships under 4,000 tons). The transport had been arranged by Iran, to take a cargo of weapons to Egypt, wh ere the weapons would be smuggled into Gaza, for Iranian ally Hamas to use against Israel. The cargo included six Chinese C-704 anti-ship missiles.

The C-704 entered service five years ago, and the seized missiles were apparently Iranian built C-704s. This missile appears to be a half sized version of the U.S. Harpoon, but it is actually based on a Chinese copy of the 300 kg Maverick missile (the C-701), but made larger.

China helped Iran set up a plant to assemble the C-704s in Iran, under license, as the Nasr 1. The C-704 is a 400 kg (880 pound) missile with a 130 kg (286 pound) warhead and a range of 35 kilometers. It has a radar guidance system to guide it to the target, assuming it has been fired to the general area wh ere the target is. This is a cruise missile, moving at 800 kilometers an hour, at an altitude of 15-20 meters (46-61 feet). If Hamas is getting the C-704s, then Hezbollah and Syria probably have them as well.


C-704 Anti-ship Missile
