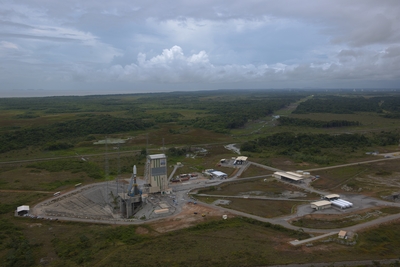

Стартовый комплекс Союза в Синнамари (по соседству с Куру), Французская Гвиана

[Dude]

понятно, но зачем её так на краю оставили, резиновые колёсики не для красоты ведь.

[Вован]

Домкраты для сведения стрел, вероятно как на Байконуре – электромеханические винтовые.

Паскаль нервно курит в сторонке. :lol:  Гидравлика на стартовом столе только в виде гидротормозов. :wink:

Не только - гидродомкрат поднимает и опускает площадки кабины обслуживания.

[Андрей Суворов]

Единственное уточнение: сила, вызывающая ускорение св.падения существует всегда, а сила ускоряющая ракету увеличивается с нуля до величины большей G.

По циклограмме, тяга от промежуточной ступени до главной нарастает за 0,15-0,2 секунды, т.е. за 0,2 секунды она увеличивается на примерно 100 тонн. При этом движение, действительно, начинается не когда тяга превысит вес, а когда тяга+усилие от противовесов превысит вес. Но мы знаем, что стрелы удерживаются и пустой ракетой тоже, вес которой всего тонн 30, а, значит, усилие от стрел не может превышать 20 тонн.

Поэтому все же существует очень короткий начальный момент когда стрелы подталкивают ракету вверх. Сколько это - несколько мм, несколько см, но он есть.  ИМХО гдето на длину опорной площадки оголовка.

Думаю, контакт с опорными площадками пропадает, когда тяга превысит величину (вес+толкающее усилие от стрел), т.е. это изменение тяги на (20+20=40) тонн. Если на 100 тонн тяга меняется за 0,2 секунды, то на 40 тонн она изменится за 0,08 секунды. Притом, хорошим приближением будет считать,что за это время подталкивающие усилия уменьшаются линейно со временем. Таким образом, стрелы успевают сообщить ракете импульс 20*0,08*0,5=0,8 тонн-секунд, или сообщить ей дополнительную скорость (считая массу ракеты равной 300 тонн) 0,8/300=0,0027 м/с

Если считать, что тяга в момент старта растёт линейно со временем, а масса ракеты в первом приближении постоянна, то получается,  что путь, проходимый ракетой, пропорционален кубу времени,  1/6*C*t^3, где C=производная тяги по времени в ньютонах в секунду, отнесённая к массе ракеты в килограммах. Мы приняли выше производную тяги за 500 тонн силы в секунду, или 5*10^6 Н/с, масса 3*10^5 кг, делим одно на другое, получаем 16,7/6*0,08^3=0,0014 метра.

[Потусторонний]

Мы приняли выше производную тяги за 500 тонн силы в секунду, или 5*10^6 Н/с, масса 3*10^5 кг, делим одно на другое, получаем 16,7/6*0,08^3=0,0014 метра.

Спасибо за количественную оценку!
Не ожидал, что так мало. Всего то 1,5мм.

Как вариант дальнейшей модернизации Союза-2 (большие цилиндрические боковушки) пробую моделировать движение стрел  :roll:

[Frontm]

вроде бы не было

hi-res:
http://www.esa.int/images/21928_A4.jpg

[Dude]

вот, кто бы взялся подписать все объекты на этом фото.

[LRV_75]

А вот это что? На Байконуре и в Плесецке такого объекта нет

[m-s Gelezniak]

А вот это что? На Байконуре и в Плесецке такого объекта нет

Просто навес. Разберут скоро.

[АниКей]

ГКЦ: работы по плану седьмого стартового дня[/size]
:: 06.05.2011 http://www.federalspace.ru/main.php?id=2&nid=16799
В Гвианском космическом центре сегодня продолжатся испытания российской ракеты-носителя «Союз СТ-Б», разработанной в «ЦСКБ-Прогресс», и разгонного блока «Фрегат-СБ», разработанного в НПО им. С.А. Лавочкина.
По плану седьмого стартового дня на стартовом комплексе отрабатываются операции по сливу компонентов топлива, подготовке и нейтрализации баков ракеты-носителя, а также
расстыковке пассивных ретрансляторов и другие технологические операции.
Совместный расчет покинет площадку поздно вечером.
Пресс-служба Роскосмоса

[LRV_75]

ГКЦ: работы по плану седьмого стартового дня[/size]
:: 06.05.2011 http://www.federalspace.ru/main.php?id=2&nid=16799
В Гвианском космическом центре сегодня продолжатся испытания российской ракеты-носителя «Союз СТ-Б», разработанной в «ЦСКБ-Прогресс», и разгонного блока «Фрегат-СБ», разработанного в НПО им. С.А. Лавочкина.
По плану седьмого стартового дня на стартовом комплексе отрабатываются операции по сливу компонентов топлива, подготовке и нейтрализации баков ракеты-носителя, а также
расстыковке пассивных ретрансляторов и другие технологические операции.
Совместный расчет покинет площадку поздно вечером.
Пресс-служба Роскосмоса

А вчера, вчера, как имитация пуска прошла?

[АниКей]

06 мая 2011, Пятница, 09:15
http://www.1tv.ru/news/techno/176026
На космодроме Куру состоялась репетиция запуска модернизированной ракеты "Союз"[/size]

видео

[Вован]

ГКЦ: работы по плану седьмого стартового дня[/size]
:: 06.05.2011 http://www.federalspace.ru/main.php?id=2&nid=16799
В Гвианском космическом центре сегодня продолжатся испытания российской ракеты-носителя «Союз СТ-Б», разработанной в «ЦСКБ-Прогресс», и разгонного блока «Фрегат-СБ», разработанного в НПО им. С.А. Лавочкина.
По плану седьмого стартового дня на стартовом комплексе отрабатываются операции по сливу компонентов топлива, подготовке и нейтрализации баков ракеты-носителя, а также
расстыковке пассивных ретрансляторов и другие технологические операции.
Совместный расчет покинет площадку поздно вечером.
Пресс-служба Роскосмоса

Что за нейтрализация у баков кислорода, керосина или перекиси? Речь идет скорее всего о баках РБ. А пассивные ретрансляторы - это что такое?

[Вован]

Странно, ни видео, ни фото не показывают заправку баков РН кислородом. Или заправляли имитатором, чтобы не тратить 100 тонн кислорода на испарение?

[Разъём]

А пассивные ретрансляторы - это что такое?

Пассивные ретрансляторы  - антенны приёма/передачи ТМ/ТК информации с ПН по радиоканалу, установленные на внутренней стенке обтекателя и транслирующие информацию по ВЧ кабелю через отрывные разъёмы установленные на внешней стенке обтекателя и проложенному далее по КЗМ до КИА ПН.
Используется по требованию клиента и аналогична системе используемой на Ариан-5.

[АниКей]

"Сухой" вывоз РН "Союз-СТ" во Французской Гвиане (фоторепортаж)
:: 06.05.2011
http://www.roscosmos.ru/main.php?id=2&nid=16800
Фото пресс-службы Роскосмоса

...

...

...

[АниКей]

...

...

[Блудный]

Странно, ни видео, ни фото не показывают заправку баков РН кислородом.

М.б. я как-то неправильно понимаю термин "сухой вывоз"?

[АниКей]

Завтра в Гвианском космическом центре сооружения стартового комплекса «Союз» в ГКЦ» передадут ответственному эксплуатанту[/size]
:: 06.05.2011
http://www.roscosmos.ru/main.php?id=2&nid=16804
Завтра, 7 мая, в Гвианском космическом центре состоится церемония передачи сооружений стартового комплекса «Союз» в ГКЦ» (Куру) ответственному эксплуатанту. В этом мероприятии будут участвовать руководитель Федерального космическог оагентства Владимир Александрович Поповкин,  генеральный директор Европейского космического агентства Жан-Жак Дорден, президент Национального центра космических исследований Франции Янник д'Эската, генеральный директор Арианэспас Жан-Ив Ле Галль, генеральный директор ФГУП «Центр эксплуатации объектов наземной космической инфраструктуры» А.С. Фадеев, генеральный конструктор, генеральный директор ФГУП «Научно-производственное объединение им. С.А. Лавочкина» В.В.Хартов, генеральный директор ФГУП «Государственный научно-производственный ракетно-космический центр «ЦСКБ-Прогресс» А.Н.Кирилин и другие участники проекта.

[АниКей]

Специалисты осуществили условный запуск "Союз-СТ" с космодрома Куру[/size]
http://www.rian.ru/science/20110506/371455262.html
12:48 06/05/2011

МОСКВА, 6 мая - РИА Новости. Условный старт (с целью подготовки к реальному запуску) первой российской ракеты-носителя "Союз-СТ" состоялся из Гвианского космического центра (ГКЦ), сообщила компания Arianespace, осуществляющая запуски с космодрома Куру.

По решению консультативного комитета 27 января в Париже, первый запуск "Союза-СТ" с разгонным блоком "Фрегат-СБ" разработки НПО имени Лавочкина должен состояться 31 августа 2011 года. Ракета доставит на орбиту два спутника для европейской навигационной системы "Галилео".

Специалисты провели имитационный предстартовый отсчет, "заправив" ракету топливом, затем был осуществлен условный запуск "Союза-СТ", и российская ракета-носитель "вывела" на околоземную орбиту коммерческий спутник связи. Во время условного пуска полностью собранная ракета "Союз-СТ" находилась на стартовом комплексе.

Имитационный запуск был осуществлен в четверг в 16.00 по местному времени (23.00 мск). Через 30 минут после запуска разгонный блок "Фрегат" "вывел" телекоммуникационный космический аппарат массой 2,57 тонны на переходную орбиту высотой 250 на 35,95 тысячи километров и наклонением шесть градусов, говорится в сообщении.

Накануне сообщалось, что новый руководитель Роскосмоса Владимир Поповкин прибыл на космодром, где будет участвовать в вводе в эксплуатацию стартового комплекса ракеты-носителя "Союз-СТ" и проведет переговоры с представителями Европейского космического агентства (ЕКА). Предполагается, что Поповкин также примет участие в символической передаче ключей от стартового комплекса представителям ГКЦ и Arianespace.

На экваториальном космодроме уже проведена проверка рельсовой системы, которая связывает стартовый комплекс, монтажно-испытательный комплекс ракеты-носителя "Союз-СТ" и место, где установлена мобильная башня обслуживания, служащая для интеграции полезных нагрузок на ракету-носитель в вертикальном положении, а также для защиты "Союза" и персонала от осадков.

Мобильная башня обслуживания (МБО) была создана российскими специалистами специально для запусков "Союзов" из Французской Гвианы. МБО позволяет готовить ракету-носитель и спутник в вертикальном положении. Это существенно отличает процесс сборки на стартовом комплексе "Союза" во Французской Гвиане в сравнении с горизонтальной технологией, используемой на Байконуре и Плесецке. Вертикальный техпроцесс интеграции традиционен для французской ракеты-носителя Ariane 5 и других западных носителей.

Многие европейские спутники невозможно готовить к запуску в горизонтальном положении и в последующем переводить в вертикальное. Чтобы охватить абсолютно все виды космических аппаратов, которые могут быть запущены с космодрома Куру при помощи "Союзов", была утверждена технология вертикальной сборки. Кроме того, в Южной Америке, где располагается космодром Куру, в сезон дождей бывают такие периоды, когда за сутки выпадает более 500 миллиметров осадков. МБО защищает ракету и персонал от ливней в период подготовки к старту.

Ракета-носитель "Союз-СТ" разрабатывается и производится в "ЦСКБ-Прогресс" в рамках программы "Союз в Гвианском космическом центре" (ГКЦ, Южная Америка, Французская Гвиана). "Союз-СТ" - модификация ракеты-носителя "Союз", адаптированная к требованиям ГКЦ в части безопасности, системы телеизмерений и условий эксплуатации.

Первый пуск с Куру откладывается в течение нескольких лет по разным причинам. Последний раз запуск был перенесен с 17 декабря прошлого года на лето 2011 года из-за решения владельца спутника Hylas-1 вывести космический аппарат на орбиту не на "Союзе", а на европейской ракете Ariane-5.

Реализация проекта "Союз в ГКЦ" откроет России и Евросоюзу новые горизонты в освоении космического пространства. Благодаря расположению ГКЦ в экваториальной области Земли, модернизированная российская ракета "Союз-СТ" сможет выводить на орбиты более тяжелые космические аппараты, чем при запусках с космодромов Байконур и Плесецк.

Европейцы, в дополнение к собственным носителям тяжелого класса Ariane-5 и легкого класса Vega, получат российский "Союз" - самую надежную ракету среднего класса в мире, адаптированную к тропическому климату и всем требованиям безопасности.

[Вован]

Интересно, что ракету вывозили в горизонтальном положении сквозь башню. Это не от хорошей жизни, а чтобы не делать перекрестие рельсов разной высоты и прочности. Решили так по опыту неразрешимой проблемы перекрестия рельсов для ТУА и башни Зенита на Байконуре
