Стартовый комплекс Союза в Синнамари (по соседству с Куру), Французская Гвиана

[Стас]

никаких гидросистем
чистая механика :lol:

[Bell]

Бедный Бродяга...

Вы просто не в курсе - была тут однажды эпическая грызня на тему наличия/отсутствия неких гидротолкателей на тюльпане.

[Петр Зайцев]

Зато посмотрите какие штоки блестящие, несмотря на климат.

[SFN]



[АниКей]

http://www.federalspace.ru/main.php?id=2&nid=16776
Из Гвианского космического центра сегодня впервые стартует ракета-носитель «Союз СТ-Б». Условно.
[/size]
Сегодня на стартовом комплексе «Союза» в Гвианском космическом центре насыщенный событиями рабочий день. Он начнется необычайно рано – в 5.45 и пройдёт по плану шестого стартового дня.
Совместный расчёт на стартовом комплексе начнёт работы с разгонным блоком «Фрегат».
После того, как комиссия примет решение о заправке начнется заправка ракеты-носителя компонентами топлива. В 22.30 МСК будет произведен условный старт ракеты-носителя «Союз СТ-Б» с разгонным блоком «Фрегат».
Предусмотрено прямое транслирование видеорепортажа со стартового комплекса во Французской Гвиане через спутниковые каналы связи для российских участников программы «Союз» в ГКЦ».
Пресс-служба Роскосмоса

[LRV_75]

АниКей пишет:


http://www.federalspace.ru/main.php?id=2&nid=16776
Из Гвианского космического центра сегодня впервые стартует ракета-носитель «Союз СТ-Б». Условно
[/size]

е название этой спецоперации русских "Сухой вывоз"  :mrgreen:

[Блудный]

Предусмотрено прямое транслирование видеорепортажа со стартового комплекса во Французской Гвиане через спутниковые каналы связи для российских участников программы «Союз» в ГКЦ».

Мы считаемся участниками или нет?

[Потусторонний]

Так штурвалы двигают оголовок? Дальние два горизонтально, ближний наклонно?

[Старый]

была тут однажды эпическая грызня на тему наличия/отсутствия неких гидротолкателей на тюльпане.

Гидросрач...

[Потусторонний]

Наклон зависит от выдвижения оголовка в сторону ракеты.

[АниКей]

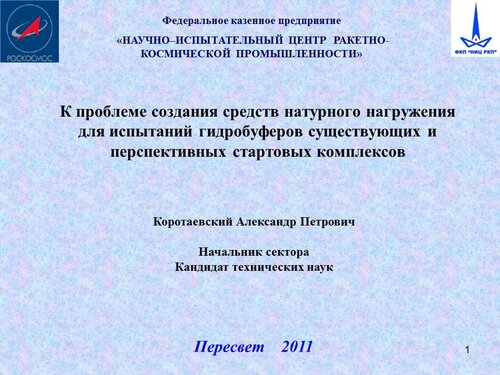

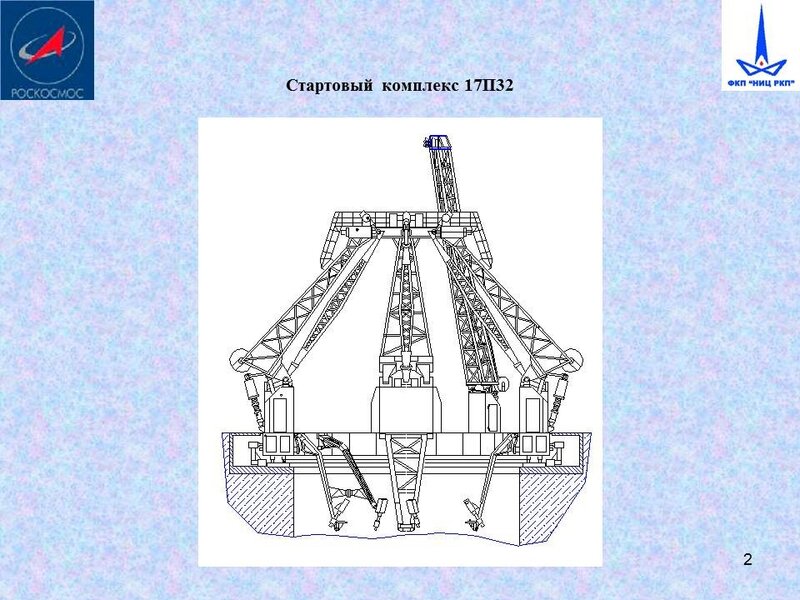

из материалов конференции в Калуге

http://fotki.yandex.ru/users/videofotostudia/view/321221/
...

[АниКей]

[АниКей]

http://fotki.yandex.ru/users/videofotostudia/view/321224/

[Потусторонний]

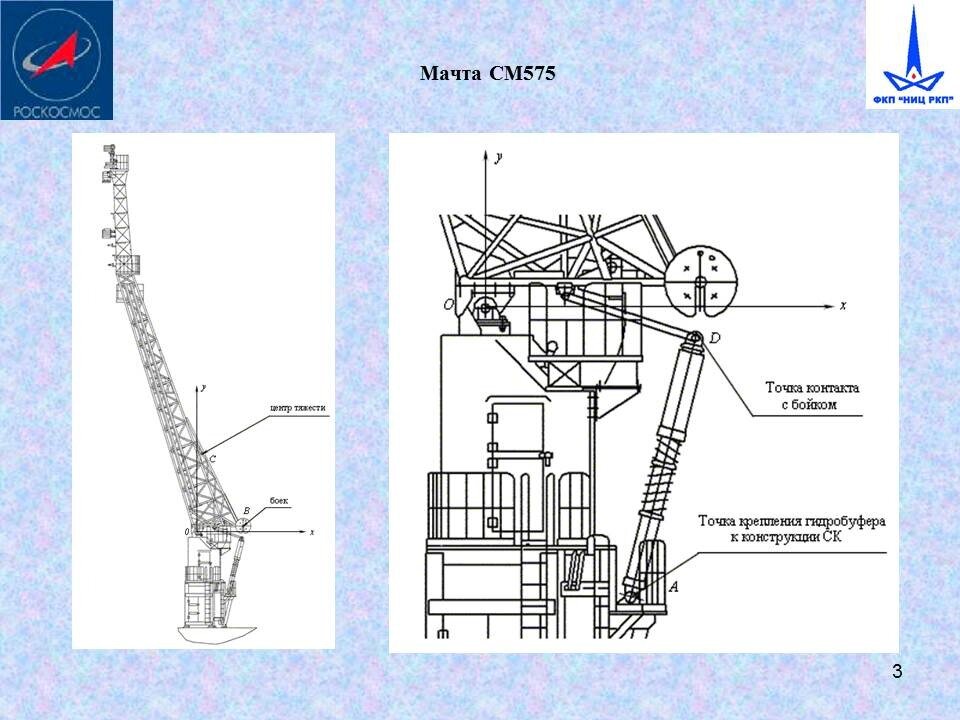

Итак: после установки ракеты в вертикальное положение, гидравлическими приводами(?) стрелы "тюльпана" сводят вокруг вокруг ракеты, "поджимая" этими приводами в сторону ракеты на упоры, находящиеся по концам площадок стрел. Таким образом создается устойчивая конструкция для закрепления ракеты. После этого штурвалами заводят оголовки в карманы ракеты. Установщик передает вес ракеты на оголовки и отводится. После заправки ракеты ее вес уже больше усилия создаваемого противовесами стрел.  Дальше старт. Ракета движется вверх и оголовки стрел ее слегка подталкивают, пока не выйдут из карманов (нижние направляющие вносят стройность в это движение).
Как то так :roll:

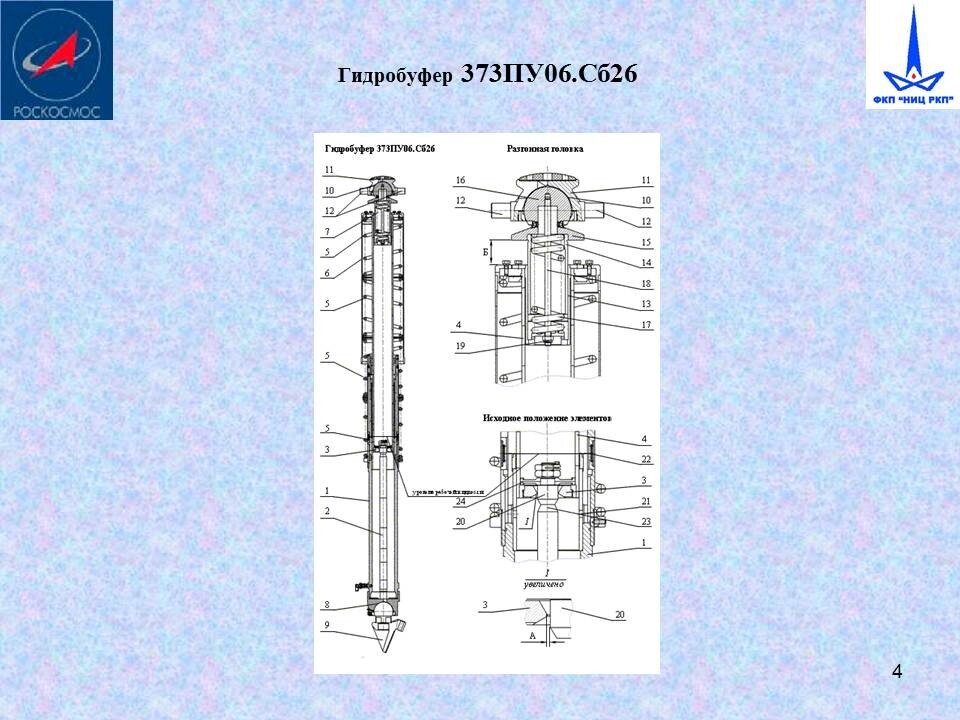

Уже вижу: это не упоры для удержания стрел, а гидробуферы. Значит вес пустой ракеты больше усилия опрокидывания стрел?

[Старый]

Уже вижу: это не упоры для удержания стрел, а гидробуферы. Значит вес пустой ракеты больше усилия опрокидывания стрел?

Стрелы "цепляются" за ракету. Поэтому пока ракета не сдвинется вверх они не могут выйти из карманов даже если вес ракеты меньше усилия опрокидывания стрел.

[Потусторонний]

Стрелы "цепляются" за ракету. Поэтому пока ракета не сдвинется вверх они не могут выйти из карманов даже если вес ракеты меньше усилия опрокидывания стрел.

Усилие стрел направлено вверх-наружу по углом ок. 45 гр.   Ракета "колечком" держит пучок стрел, а при старте "соскакивет" с него?

[Старый]

Ракета колечком держит пучок, а при старте "соскакивет" с него?

Да.

[Потусторонний]

Я посмотрел на форму оголовка и усомнился:

Поверхность горизонтальна. Усилие передается вертикально.

[Старый]

Поверхность горизонтальна. Усилие передается вертикально.

Тогда просто трением.

[Потусторонний]

Так и запишем: Ракета удерживается силой трения :lol: Паскаль отдыхает :lol: Леонардо и Кулон рулят :lol: Что делает Ньютон :?:
