Вопросы по истории

[doc]

к сожалению, 1972 года нет

На последней схеме интересно, что ЦРУ не знает назначение 94 и 94А площадок.

что-то указано, но вымарано...

[doc]

ввоз пустого обтекателя?

На абазе файл картинки называется "Перевозка ГО по ЖД".
Обратите внимание, какая сверху нагорожена траверса для жесткости сборки.

а вот еще один ракурс
Вы не можете просматривать это вложение.
перевернули на 180 градусов, но судя по фонарям, эта конструкция поддерживает обтекатель снизу...

[Штуцер]

эта конструкция поддерживает обтекатель снизу...

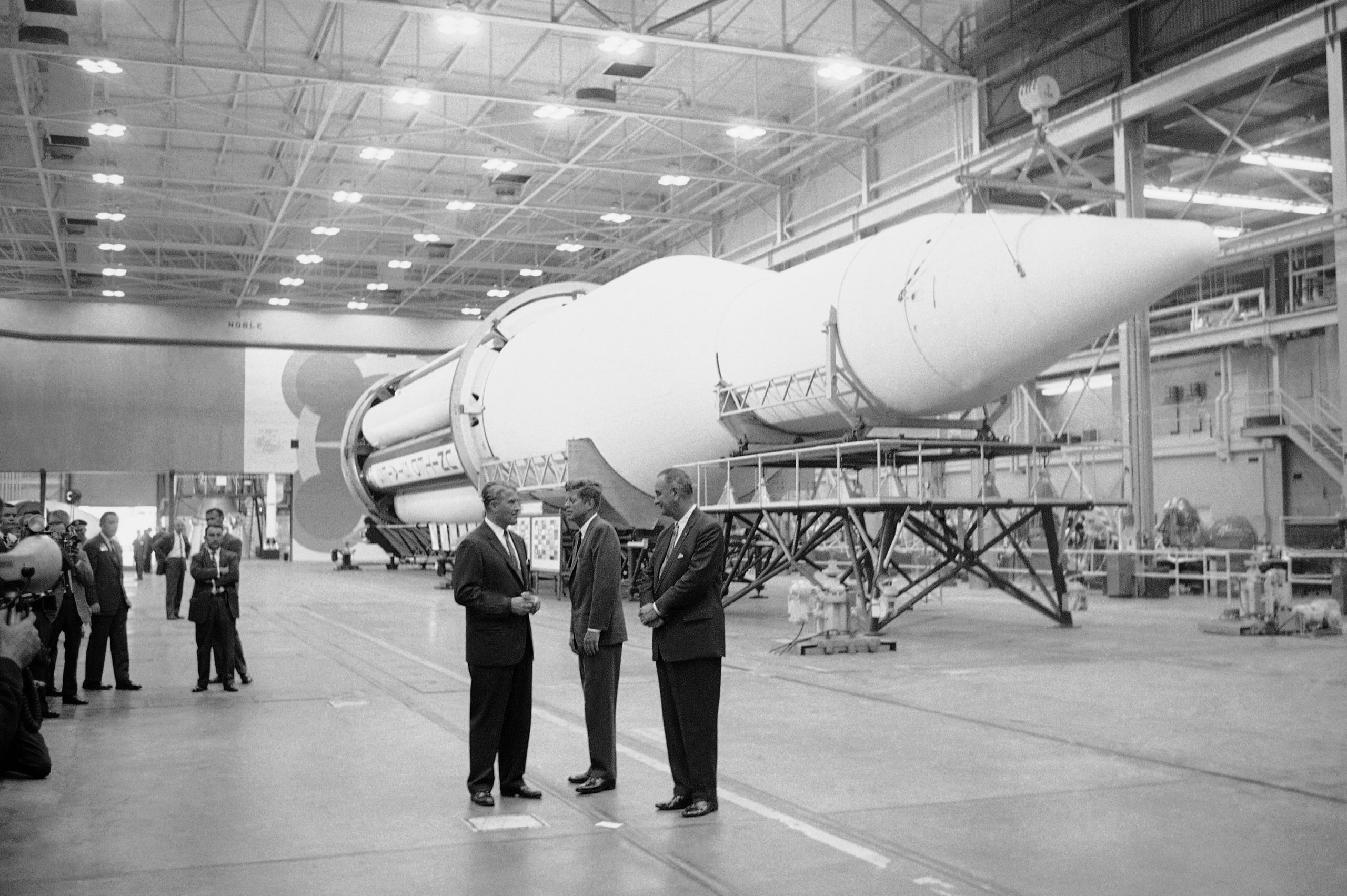

Похожая конструция у Сатурна-1

[doc]

import of empty fairing?

On the base the image file is called "Transportation of civil engineering equipment by rail".
Note the crossbar that is piled on top for rigidity of the assembly.

I've seen different versions of this photo before, but I didn't understand what the structure on top looked like.

To me, it looks like a frame above the main rocket that allows workers to reach the upper sections.

Perhaps to check hatches or access things through hatches once they are in the beast's guts?

Many people here know more than me on this issue!

а где и зачем по этой раме лазить рабочим, если на стартовой площадке есть многоярусная башня обслуживания?
Вы не можете просматривать это вложение.

[Штуцер]

а где и зачем по этой раме лазить рабочим,

В МИК для доступа сверху использовались арочные мостики.
Справа.
Вы не можете просматривать это вложение.

[Старый]

к сожалению, 1972 года нет

На последней схеме интересно, что ЦРУ не знает назначение 94 и 94А площадок.

что-то указано, но вымарано...

Во всех рассекреченных документах ЦРУ вымарываются объекты связанные с ядерным оружием и технологиями. На схемах стартовых комплексов МБР/БРСД вымараны хранилища ЯО. В данном случае объекты для подготовки ЯЭУ.
 Выше в цитировавшихся документах вымараны даты.

[Штуцер]

Во всех рассекреченных документах ЦРУ вымарываются объекты связанные с ядерным оружием и технологиями.

Это более высокий уровень секретности.
Но на 94А указывает стрелка с подписью unindified facility

[doc]

еще несколько фрагментов спутниковых снимков:
1. 6 февраля 1974 года, МИК112 и пл110
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.
вопрос куда и зачем один из кузнечиков уехал?

[doc]

продолжаю:
2. 11 февраля 1974 года, те же виды
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.
тот же вопрос - где?

[doc]

окончание:
3. 20 февраля 1974 года, МИК112, уже все на месте...
Вы не можете просматривать это вложение.
так где же был один из установщиков?
есть версия, в статье http://www.globalsecurity.org/intell/library/reports/2004/open-source_imagery_follow-on.htm
пишут что упражнялись с макетом: "Rollout to launch pad 37 area 110 West (left) for fueling and de fueling training operation. This event was not covered by CORONA or GAMBIT imagery but was covered by HEXAGON KH-9(A)-7 mission number 7 launched November 10, 1973 of 123 days duration. (Nov. 10, 1973 - March 12, 1974) It was imaged on Dec. 31, 1973 and January 28, 1974. This event was not covered by KH-9 mapping imagery on Dec. 31, 1973 and on January 28, 1974. Interviews with former U.S government personnel indicate it was probably monitored by U.S. SIGINT operations."

[Штуцер]

вопрос куда и зачем один из кузнечиков уехал?

Все пути видны. Если снаружи нет, значит в МИКе.

[Вован]

еще несколько фрагментов спутниковых снимков:
1. 6 февраля 1974 года, МИК112 и пл110
вопрос куда и зачем один из кузнечиков уехал?

Вывозил макет 1М1Б на левый старт

[Шамс]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

[Вован]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

[Шамс]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

Тогда 1М1Б это что за макет?
Выше говорилось, что 1М1 прошел 4 модернизации.

[Дмитрий В.]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

"Доработали под 8Л" означает, что "макет привели в комплектацию, соответствующую 8Л" или "переделали в лётное изделие 8Л"?

[doc]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

а сколько тогда вообще было изготовлено носителей, включая макеты? И что из себя представляли макеты - только ускорители без головной части, или полноразмерную конструкцию?

[Арсений]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

"Доработали под *Л" означает, что "макет привели в комплектацию, соответствующую 8Л" или "переделали в лётное изделие 8Л"?

Первый вариант. 1М1 принимал в себя все новшества последующих носителей. Так что, грубо говоря, 1М1 прошёл как минимум 5 полномасштабных модернизаций

[Дмитрий В.]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

"Доработали под *Л" означает, что "макет привели в комплектацию, соответствующую 8Л" или "переделали в лётное изделие 8Л"?

Первый вариант. 1М1 принимал в себя все новшества последующих носителей. Так что, грубо говоря, 1М1 прошёл как минимум 5 модернизаций

Какую функцию выполнял 1М1 (с модификациям) - конструкторский макет, учебно-тренировочное изделие, всё вместе?

[Вован]

Чем отличается 1М1Б от прежнего 1М1. Я так понимаю, что его доработали. Это же один и тот же макет?

1М1А доработали под носитель 8Л, на котором стояли новые двигатели и прошли конструктивные доработки

"Доработали под *Л" означает, что "макет привели в комплектацию, соответствующую 8Л" или "переделали в лётное изделие 8Л"?

Первый вариант. 1М1 принимал в себя все новшества последующих носителей. Так что, грубо говоря, 1М1 прошёл как минимум 5 модернизаций

Какую функцию выполнял 1М1 (с модификациям) - конструкторский макет, учебно-тренировочное изделие, всё вместе?

Все вместе
