Станция МИР. Проектирование модели.

[спец]

Это на каком модуле? На ББ?

[ViruSS]

Это на каком модуле? На ББ?

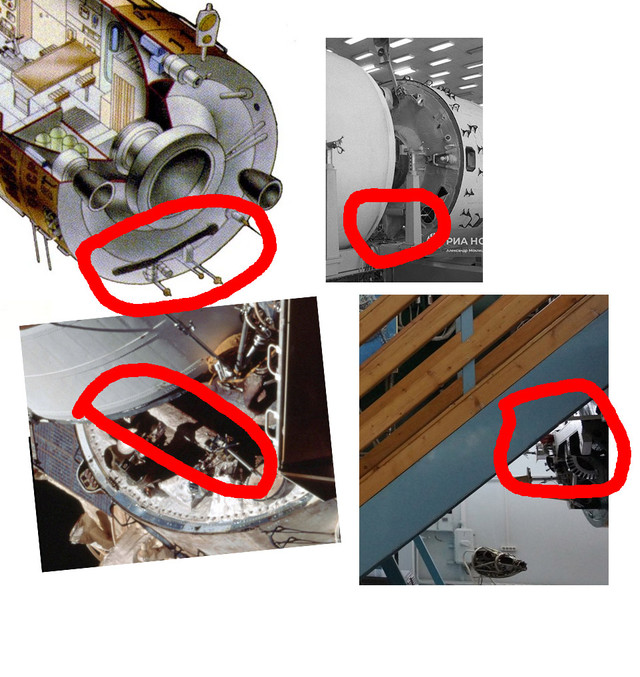

да. с той стороны, где Квант пристыкован. Там по окружности разной аппаратуры напихано. Имея нехилую подборку фото (как реальной станции так и макетов), я кое что распознал, отрисовал и разместил. Но в ряде случаев остались вопросы.

[спец]

Как вариант ш-образных "отростков" могу предложить антенны системы телеметрии для сброса параметров оной на наземные НиПы. Но на 100 процентов не ручусь, просто в качестве версии.

[ViruSS]

Не знаю что там можно увидеть.

Увидеть можно все, что установлено.
Но.
С какой степенью достоверности и подробнизации сделаны эти макеты?

с очень РАЗНОЙ. То что на ВДНХ стоит, я даже не смотрю. А вот тот, что в Королёве - там заполненность хорошая. Ну и я с фотографиями сравниваю.

[ViruSS]

Как вариант ш-образных "отростков" могу предложить антенны системы телеметрии для сброса параметров оной на наземные НиПы. Но на 100 процентов не ручусь, просто в качестве версии.

нет... там здоровая штука типа балки.

[спец]

Чертовски похоже на выносные кресты для визуального (или телевизионного, если ТВ-камера и ось ВСК корабля не совпадают, как ныне на Союзе) контроля ручной (и автоматической) стыковки.

[ViruSS]

Чертовски похоже на выносные кресты для визуального (или телевизионного, если ТВ-камера и ось ВСК корабля не совпадают, как ныне на Союзе) контроля ручной (и автоматической) стыковки.

нет же... это какая то ЗДОРОВАЯ балка, на реальной станции обтянутая термоизоляцией, а не штыри с крестовиной на конце.

[спец]

Ну, тогда извините за ошибку.

[спец]

По видимому, я неверно понял то, что Вы обвели красным. На втором фото в правом углу как раз видна подложка выносного креста, вот я и подумал.

[Sаlyutman]

Как-то сомнительно, что Вы сейчас найдете что-то типа чертежей через 20 с хвостиком после затопления. Разве что у кого-то в загашнике сохранилось. Помнится, на "попе" ББ располагалась ОНА и звездный датчик 161К (отечественный, ибо был еще немецкий ОЗД на платформе модуля Д, он же "Квант-2"), но за давностью лет уже точно и нех помню,.

В сказки я не верю. Чертежи даже если есть и с них сняли гриф секретности - никто не полезет ради меня в пыльные архивы.

Но предположим если тут есть кто то из Королева, и он сделает серию фото с нужного мне ракурса - буду просто счастлив.

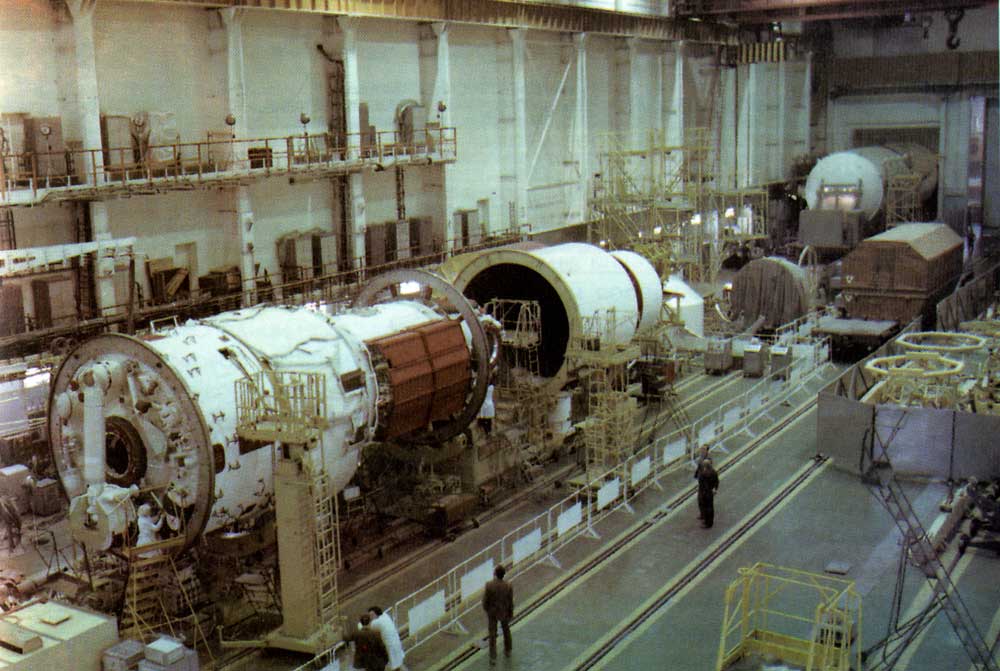

Ну или вдруг я каким то образом проглядел фото Базового блока ДО того как к нему присоеденили Квант...

ИТД.

Чертежи есть в архиве, они и никогда не были секретными. Попробуйте обратиться к разработчикам ББ в КБ, написав письмо со своей проблемой, есть вероятность что они смогут Вам чем-то помочь.

[Sаlyutman]

[Sаlyutman]

[спец]

Почитайте, возможно, много нового узнаете.
https://epizodyspace.ru/bibl/energia46-96/09.html

[ViruSS]

Почитайте, возможно, много нового узнаете.
https://epizodyspace.ru/bibl/energia46-96/09.html

Спасибо! тут тоже был.

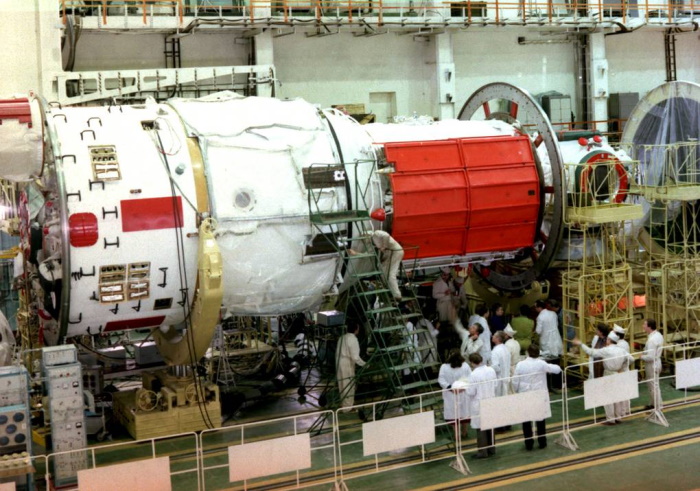

А по этой детали - так понятнее?

[спец]

Понятнее. Но что это, затрядняюсь ответить.

[SSVP]

До сообщения #84 как-то и не обращал внимания на данный элемент конструкции. Сначала тоже подумал, что речь про антенну-гребешок, хоть и знал, что её там быть не может.
Посмотрел на схему СМ "Звезда", как дублёра ББ, и всё оказалось очень просто. Это крепление для стартовых замков ОНА, когда она находится в транспортном/стартовом положении, как на фотках выше. Ну и попутно там ещё поставили поручни, ЛСВ для ATV (это я про МКС).
Вы не можете просматривать это вложение.

[ViruSS]

Чертежи есть в архиве, они и никогда не были секретными. Попробуйте обратиться к разработчикам ББ в КБ, написав письмо со своей проблемой, есть вероятность что они смогут Вам чем-то помочь.

Писать "на деревню дедушке" (на официальный адрес) пытался. Тишина. Логично предположил, что письмо не прошло дальше секретарши. Поэтому и спрашиваю тут - о наличии контактов.

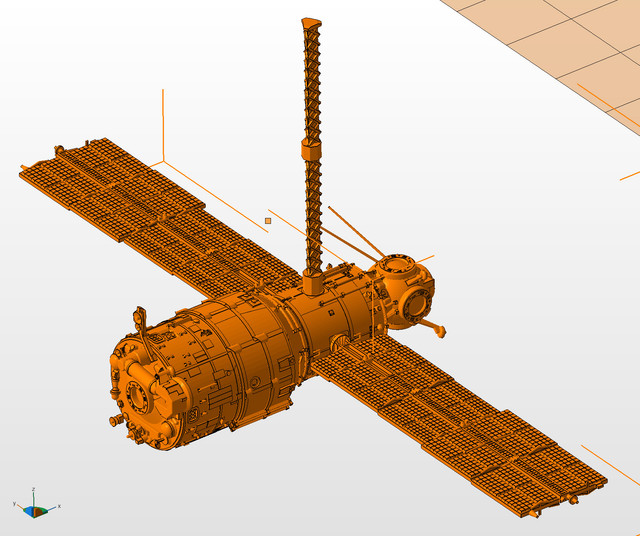

В принципе я сложа руки не сижу и делаю по фотографиям. Все одно лучше получается, чем большинство моделей\макетов.

[Sаlyutman]

Поэтому и спрашиваю тут - о наличии контактов.

На Новозаводской улице в Москве есть что-то типа музея ГКНПЦ (вход свободный), попробуйте обратиться туда. Там могут подсказать что и как можно сделать в Вашей ситуации, кому обратиться, может телефон подскажут или ещё что-то...

[ViruSS]

До сообщения #84 как-то и не обращал внимания на данный элемент конструкции. Сначала тоже подумал, что речь про антенну-гребешок, хоть и знал, что её там быть не может.
Посмотрел на схему СМ "Звезда", как дублёра ББ, и всё оказалось очень просто. Это крепление для стартовых замков ОНА, когда она находится в транспортном/стартовом положении, как на фотках выше. Ну и попутно там ещё поставили поручни, ЛСВ для ATV (это я про МКС).

чтож. элемнты, которые однозначно есть и там и там - расставлю по этой схеме. уже проще.

[ViruSS]

Поэтому и спрашиваю тут - о наличии контактов.

На Новозаводской улице в Москве есть что-то типа музея ГКНПЦ (вход свободный), попробуйте обратиться туда. Там могут подсказать что и как можно сделать в Вашей ситуации, кому обратиться, может телефон подскажут или ещё что-то...

написал. Будем надеяться, что там народ не менее благожелательный, чем тут.
