Станция МИР. Проектирование модели.

[ViruSS]

Вот эти места не совсем понял. Если вдруг подскажите - буду благодарен.

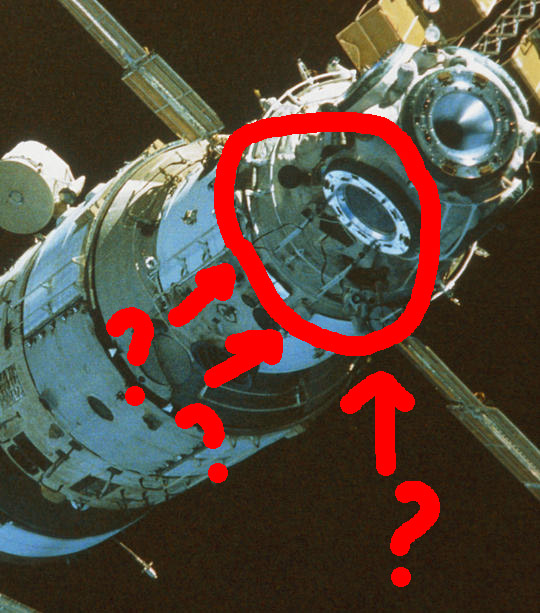

Как я понял внизу стоит такая же пятиугольная пластина, что и на верху. Но плашмя. А вот эти антенки это что? Ну и с левого борта иллюминатора внизу нет? Их получается не 4 симитрично, а 3?

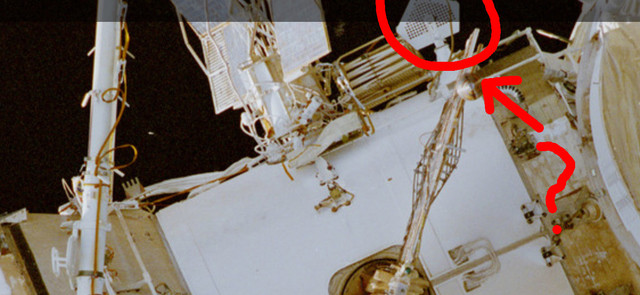

По верху - уточнить бы по креплению фермы солнечных батарей? Что за стопка рядом с ними? сменные панели? И что за штуковина с пятиконечной панелькой?

[Shin]

По верху - уточнить бы по креплению фермы солнечных батарей? Что за стопка рядом с ними? сменные панели? И что за штуковина с пятиконечной панелькой?

Вы не можете просматривать это вложение.

[Shin]

Антенны

Вы не можете просматривать это вложение.


Вы не можете просматривать это вложение.

[ViruSS]

да по этим фото с трудом понятно, откуда они растут и какой формы. На макетах их нет.

[anik]

Что за стопка рядом с ними? сменные панели?

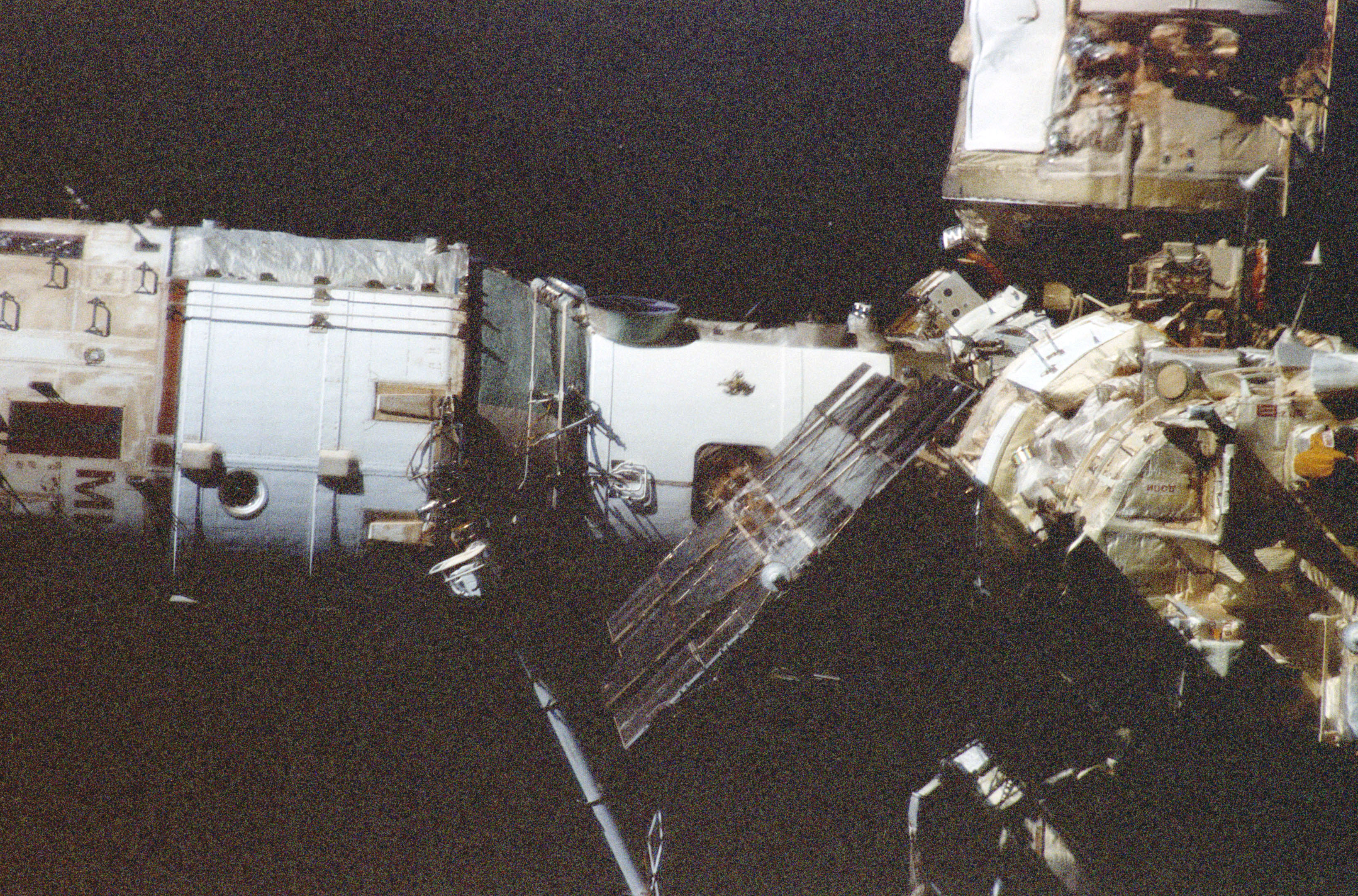

Дополнительная монтируемая солнечная батарея на базовом блоке состояла из двух ярусов по две панели в каждом. Их установили и раскрыли в 1987 году. В 1988 году одну из панелей нижнего яруса заменили на экспериментальную панель. Старую панель оставили рядом с основанием дополнительной монтируемой солнечной батареи. А в 1997 году экспериментальную панель сняли и возвратили на Землю на шаттле.

[ViruSS]

Что за стопка рядом с ними? сменные панели?

Дополнительная монтируемая солнечная батарея на базовом блоке состояла из двух ярусов по две панели в каждом. Их установили и раскрыли в 1987 году. В 1988 году одну из панелей нижнего яруса заменили на экспериментальную панель. Старую панель оставили рядом с основанием дополнительной монтируемой солнечной батареи. А в 1997 году экспериментальную панель сняли и возвратили на Землю на шаттле.

внешне она както отличалась от оригинальной?

[Штуцер]

Еще такой ракурс есть:

https://cloud.mail.ru/public/cUtM/tD459yC65

вот что я насобирал.

Спасибо. Нашел кое что интересное для себя.
Вы не можете просматривать это вложение.

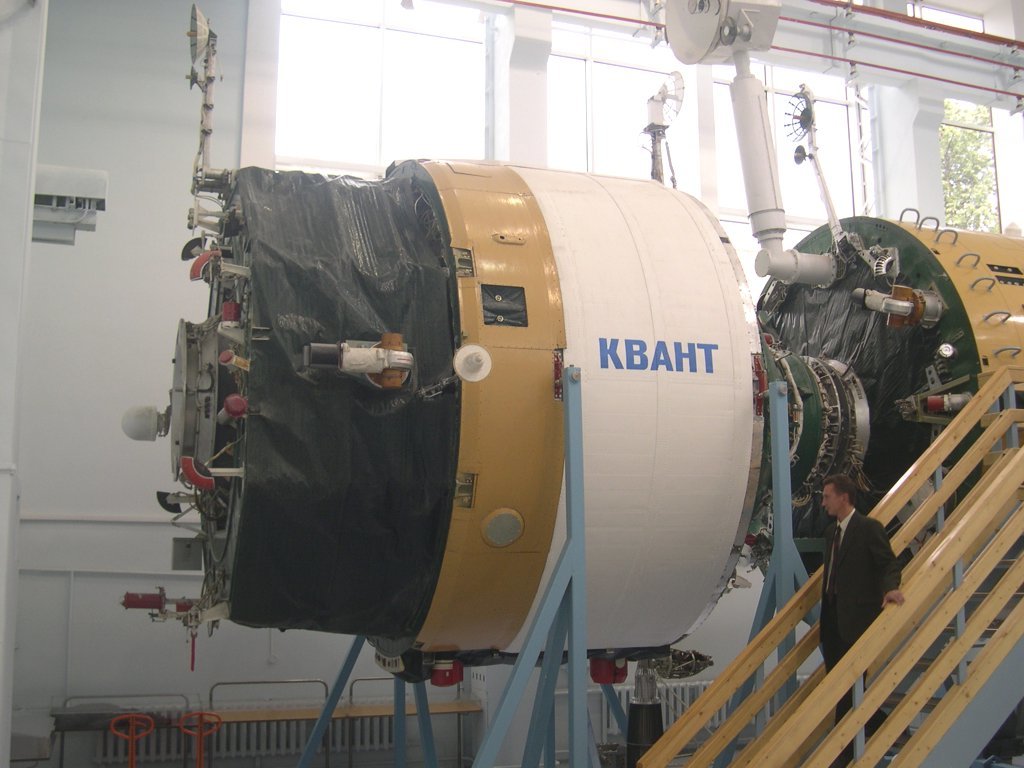

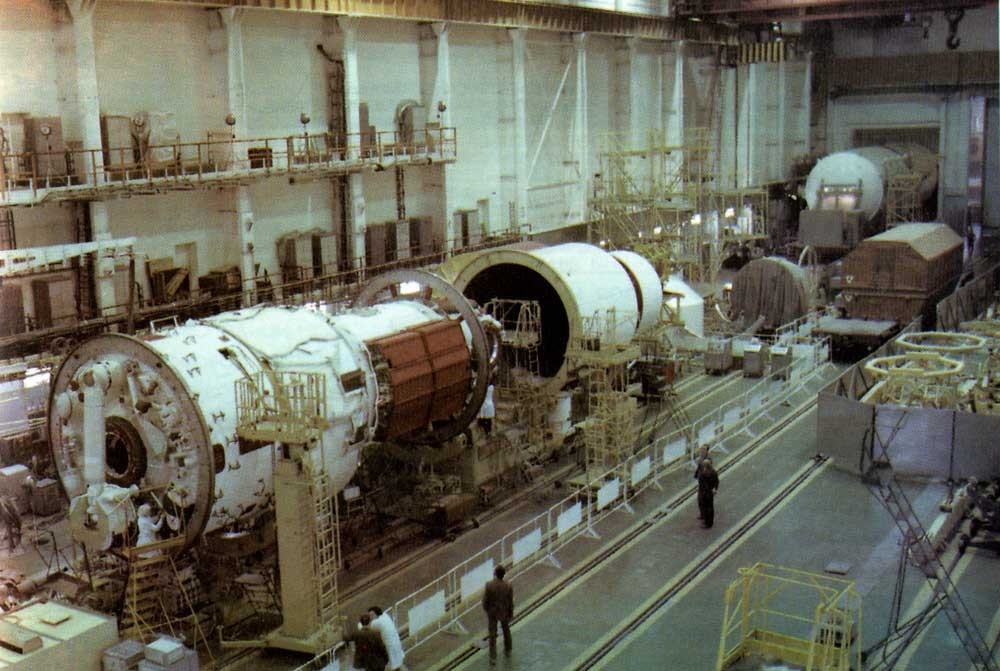

Фотографий Кванта в сборе с 166 машиной вам не попадалось?
Вы не можете просматривать это вложение.
Вы не можете просматривать это вложение.

[спец]

Штуцер, ностальгия?

[спец]

Тут модератор - мертвый ГИП. Пока Шин не одобрит (или кто-то его ранга) - фиг отобразится

[спец]

Я бы помог, честно. Но я не помню, хоть убей.

[Nicolas Pillet]

Много снимки здесь:

STS-86 : https://www.kosmonavtika.com/vaisseaux/mir/missions/mireo24/photos/8.html

STS-71 : https://www.kosmonavtika.com/vaisseaux/mir/missions/mireo19/photos/8.html

STS-76 : https://www.kosmonavtika.com/vaisseaux/mir/missions/mireo21/photos/8.html

STS-89 : https://www.kosmonavtika.com/vaisseaux/mir/missions/mireo24/photos/9.html

[ViruSS]

Огромное спасибо! Годная подборка. Частично дублирует НАСАвский архив - но зато можно скачать в один клик!

[anik]

STS-89 : https://www.kosmonavtika.com/vaisseaux/mir/missions/mireo24/photos/9.html

Вот, кстати, на снимке https://www.kosmonavtika.com/vaisseaux/mir/missions/mireo24/photos/eo24-750.jpg как раз хорошо видно, что экспериментальная панель уже снята с дополнительной монтируемой солнечной батареи на базовом блоке, а на его большом диаметре размещен контейнер со сложенной многоразовой солнечной батареей МСБ-4, которую в 1997 году перенесли с «Кванта».

[ViruSS]

интересный момент. Вот тут отчетливо видно, что один кусок рермоизоляции другого цвета....

[Harder]

Как-то сомнительно, что Вы сейчас найдете что-то типа чертежей через 20 с хвостиком после затопления. Разве что у кого-то в загашнике сохранилось. Помнится, на "попе" ББ располагалась ОНА и звездный датчик 161К (отечественный, ибо был еще немецкий ОЗД на платформе модуля Д, он же "Квант-2"), но за давностью лет уже точно и нех помню,.

В сказки я не верю. Чертежи даже если есть и с них сняли гриф секретности - никто не полезет ради меня в пыльные архивы.

Но предположим если тут есть кто то из Королева, и он сделает серию фото с нужного мне ракурса - буду просто счастлив.



Ну или вдруг я каким то образом проглядел фото Базового блока ДО того как к нему присоеденили Квант...

ИТД.

Не знаю что там можно увидеть.

[спец]

Например, вылазящего из шлюзовой камеры Архипыча, царствие ему небесное.

[Nick Stevens]

I have several MIR plans that I think will be of interest to the forum. Now I have to try to successfully attach the images!
Вы не можете просматривать это вложение. Вы не можете просматривать это вложение.

[ViruSS]

увидеть там можно расположение элементов. Которое на этом фото закрыто лестницей. Ну и то же самое снизу и с другого борта. Что то я расставил по фото. Но к примеру, внизу есть конструкция в виде перевернутой буквы "Ш" и вот с ней не совсем понятно мне. делал наобум.

[Штуцер]

Например, вылазящего из шлюзовой камеры Архипыча, царствие ему небесное.

Или влазящего?

[Штуцер]

Не знаю что там можно увидеть.

Увидеть можно все, что установлено.
Но.
С какой степенью достоверности и подробнизации сделаны эти макеты?
