РН Союз-3 (Онега, Аврора, Ямал)

[Oleg]

Всё... Все бросились в обсуждение очередной галлюцинации...

Старый, продолжайте мидитировать, и не флудьте хортя бы эту тему, пожалуйста.

Первые огневые стендовые испытания модификации "2-3" состоятся в 2007 г.[/size]

Олег, что слышно про испытания?

Вы ближе, чем я. Сходите на МАКС, там у стенда с Союзом-2, Союзом 2-3 и Русь-М поинтересуйтесь.

[Большой]

Там же http://mdb.cast.ru/mdb/2-2001/mas/yalvaaf/

Вот здорово!
Launch cost, $ mln / ПН на ЛЕО с Байконура - тонн:
 Полет - 10.5 / 3.3
Аврора  -  27.5 / 12.4
Ямал-1 -  35.0 / 21.4
Ямал-2 -  45.0 / 26.8
 Выходит - самые дешевые носители!

А для Ангары стоимости не сообщали?

Ну вы блин мечтатели. Витаете где-то в облаках. Надо быть ближе к реальности, поприземлённее. Вот например из пресс-релиза Самарского ЦСКБ Прогресс, что Союз-3 будет выводить 16-17 тонн, хотя ранее говорили о 15,3 тонны? Вот, объясните тёмному, почему 17 тонн?

[frigate]

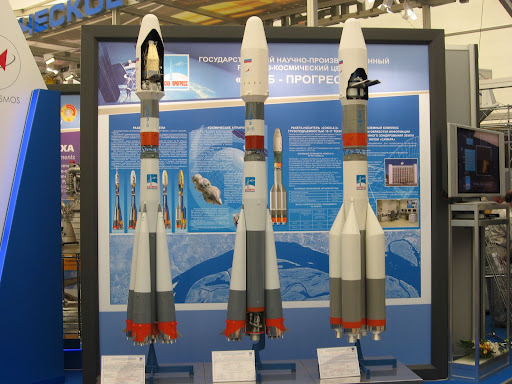

MAKC-2007: Космические войска

http://lh3.google.ru/aviasalon.maks/Rs6kcPdwBAI/AAAAAAAAElc/6D9BB0uJf-s/IMG_0273.JPG?imgmax=512

http://picasaweb.google.ru/aviasalon.maks/qDxVOJ/photo#5102196232951956482

[Salo]

Значит вариант с НК-33 на боковушках жив!
Oleg Вам будет интересно.



Большое спасибо Frigate.

[ааа]

Значит вариант с НК-33 на боковушках жив!

Видел я сегодня этот макет, что-то есть сомнения, что его можно подвесить на союзовский стартовый комплекс. Уж больно здоров.

[Старый]

Значит вариант с НК-33 на боковушках жив!

Нет, жив только макетик.

[Salo]

Кстати средний макет то же интересный. У него по-моему новый ЦБ с НК-33, но старые боковушки и Блок И.

[Salo]

По крайней мере у средней РН и крайней справа диаметр Блока И существенно отличается. А у средней и левой совпадает. Водород?
Или просто в середине очередной промежуточный вариант?

[Salo]

У кого есть данные с табличек? Очень интересно. :lol:

[Salo]

Значит вариант с НК-33 на боковушках жив!

Видел я сегодня этот макет, что-то есть сомнения, что его можно подвесить на союзовский стартовый комплекс. Уж больно здоров.

Да видимо масса больше 400т.

[Salo]

Здесь http://mdb.cast.ru/mdb/2-2001/mas/yalvaaf/

Yamal-1

Launch weight, t 542
Payload on LEO (Hcir=200 km, i=51°), t 21.4
Propellant components О2/kerosene

Working fuel store, t:
Stage 1 4 Х 76.5
Stage 2 151.8
Stage 3 28.0
Space booster 15.1

Number and type of sustainer engines:
Stage 1 4 Х NK-33М
Stage 2 1 Х NК-33 + 1 Х RD-0124R
Stage 3 1 X RD-0124
Space booster 1X 11D58МFD

Thrust of sustainer propulsion system, tf
Stage 1 4 Х 188
Stage 2 1 X 188 + 1 X 28
Stage 3 30
Space booster 8.0

Dimensions, m:
Length 51.755
Max. Cross-sectional size 8.9
Max. g-load, in units 4.5
Max. Dynamic head, kG/m2 3500

Impact range, km:
Stage 1 880
Stage 2 and head fairing 1950

LV unit sizes:

Stage 1:
Length, m 20.056
Diameter, m 3.480

Stage 3:
Length, m 27.655
Diameter, m 3.480

Stage 3:
Length, m 7.800
Diameter, m 3.480

Space booster (Yastreb type/ Unit 2)
Length, m 6.600/4.020
Diameter, m 3.700/3.000

Head fairing
Length, m 16.600
Diameter, m 4.350
Payload zone diameter, m 4.100

[Salo]

А с двумя боковушками может влезть.

Yamal
Launch weight, t 374
Payload on LEO (Hcir=200 km, i=51°), t 13.8

Propellant components О2/kerosene

Working fuel store, t:
Stage 1 2 Х 76.5
Stage 2 151.8
Stage 3 28
Space booster 10

Number and type of sustainer engines:
Stage 1 2 Х NK-33М
Stage 2 1 Х NК-33 + 1 Х RD-0124R
Stage 3 1 X RD-0124
Space booster 1X 11D58МFD

Thrust of sustainer propulsion system, tf
Stage 1 2 Х 188
Stage 2 1 X 188 + 1 X 28
Stage 3 30
Space booster 8.0

Dimensions, m:
Length 53.355
Max. Cross-sectional size 8.9
Max. g-load, in units 4.5
Max. Dynamic head, kG/m2 3500

Impact range, km:
Stage 1 880
Stage 2 and head fairing 1950

LV unit sizes:

Stage 1:
Length, m 20.056
Diameter, m 3.480

Stage 3:
Length, m 27.655
Diameter, m 3.480

Stage 3:
Length, m 7.800
Diameter, m 3.480

Space booster (Yastreb type/ Unit 2)
Length, m 6.600/4.020
Diameter, m 3.700/3.000

Head fairing
Length, m 15.300
Diameter, m 4.350
Payload zone diameter, m 4.100

[mihalchuk]

Значит вариант с НК-33 на боковушках жив!
Oleg Вам будет интересно.



Большое спасибо Frigate.

Третий вариант совершенно ни к чему. Это даже не Союз. Второй вариант (раз уж за него взялись) можно бы было сделать с переливом и сохранить размеры ЦБ. Тогда он выглядел бы так: ЦБ от первого варианта с НК-33, две боковушки от него же, две боковушки от третьего варианта на двигателях типа РД-107.

[Salo]

Мужики, кто был на стенде ЦСКБ Прогресс поделитесь информацией с табличек, плакатов, проспектов. Кто сегодня будет найдите стенд и дайте информацию на форуме!
Заранее благодарен.

ааа, может у Вас есть дополнительная информация?
Старый видимо стенд проигнорировал.

[Salo]

http://www.samspace.ru/News/SUB_NEWS/16-07-07-врем.htm

13 августа 2007 года

В период с 21 по 26 августа 2007 года ГНПРКЦ «ЦСКБ-Прогресс» примет участие в работе международного авиакосмического салона МАКС-2007 (г.Жуковский).

На стенде будут представлены макеты ракетно-космической техники разработки предприятия:
макеты ракет-носителей «Союз-2», «Союз-2-3», «Союз-2-3» грузоподъемностью 16-17 тонн,

 макеты космических аппаратов "Фотон-М", "Ресурс-ДК1".

На стенде будут экспонироваться снимки из космоса, сделанные из космоса космическим аппаратом «Ресурс-ДК1», и демонстрироваться презентационный фильм об основных направлениях деятельности ГНПРКЦ «ЦСКБ-Прогресс».

В работе авиакосмического салона планируется участие делегации ГНПРКЦ «ЦСКБ-Прогресс»  во главе с генеральным директором А.Н.Кирилиным.

В состав официальной делегации входят первый заместитель генерального директора – генеральный конструктор Р.Н.Ахметов и первый заместитель генерального директора по экономике и финансам Б.Н.Мелиоранский.

На период проведения выставки запланировано проведение переговоров с представителями крупнейших предприятий и организаций аэрокосмической отрасли.

Frigate ещё раз большое спасибо. Видимо в Ванкувере больше информации чем в Москве.

[Гость 22]

http://www.lpre.de/upload/R7_NK33_1.JPG
http://www.lpre.de/upload/R7_NK33_2.JPG

[Salo]

Огромное спасибо Гость 22. А блок И на Союзе2-3 от Союза-2.
И корпус с химфрезерованием.

[Salo]

А если присмотреться то и ЦБ на Союзе 2-3 и на Союзе2-3 на 16 т разные. ЦБ на Союзе 2-3 к верху сужается до диаметра Блока И от Союза-2, т.е. до 2,66 м.
С Вашего позволения Гость 22!

[Salo]

А хотите ещё одно наблюдение. Судя по всему у правой ракеты боковушки расположены двумя парами как на Энергии, под углом 60 град соседние и 120 град между парами. На такую мысль наводит расположение места крепления снятой боковушки на средней ракете и положение средней  боковушки на правой ракете. Кроме того две крайние боковушки явно под углом 180 градусов поскольку видны места их крепления.
А означать это может, что есть ещё вариант на шесть боковушек. И видимо на две боковушки.
И все  эти варианта на две, четыре и на шесть боковушек расчитаны на новый старт. Ибо два последние  весят больше 400 т.
Диаметр боковушки видимо 2,66 м. Длина осталась прежней - около 20м.

ЦСКБ видимо отказалось от ряда ракет Ямал-Аврора-Онега с ограничением по стартовой массе в 400т.

На старый старт будут ставить промежуточный Союз 2-3 (средний на фото) с новым ЦБ, но с боковушками и блоком И от Союза-2.

[Salo]

Кстати это может ускорить его отработку, поскольку нужно сделать только новый ЦБ. Остальные блоки уже есть.

Frigate и Гостю 22 ещё раз огромное спасибо.
