ОТГАДАЙКА

[НИИзнайка]

http://www.astronautix.com/craft/lmlghter.htm

http://www.astronautix.com/craft/lmlhtest.htm

[Johannes]

Что это за двигательная установка?


Источник: 60 лет КБТМ (Смирнов Б.А.) [2008 г., Документальный фильм, DVDRip][rutracker.org][/size]

[Schwalbe]

От 11Ф654?

Двигательная установка состоит из 24 двигателей ориентации с тягой 10 г и двух двигателей коррекции с тягой 500 г.

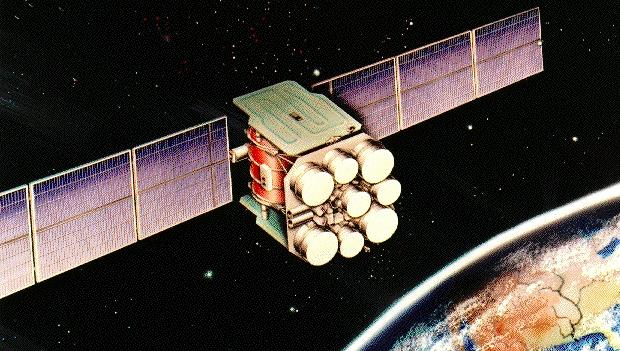

В семейство КАУР-5 вошли навигационные КА КНС "Глонасс", выводимые на круговые орбиты высотой 20000 км с помощью РН "Протон" по групповой схеме (3 КА).
На этом типе КА применена трехосная ориентация, плоские БС, гидразиновая ДУ, газовая СТР с жалюзи.
Продолжением этого ряда в настоящее время является космическая платформа герметичного типа КАУР-5М с улучшенными ТТХ, на базе которой создаются
навигационный КА "Глонасс-М", связной КА на ВЭО, геодезический КА "ГЕО-ИК-2".

[Salo]

Не похожа:
http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=593343#593343
http://www.novosti-kosmonavtiki.ru/phpBB2/viewtopic.php?p=603303#603303

[Salo]

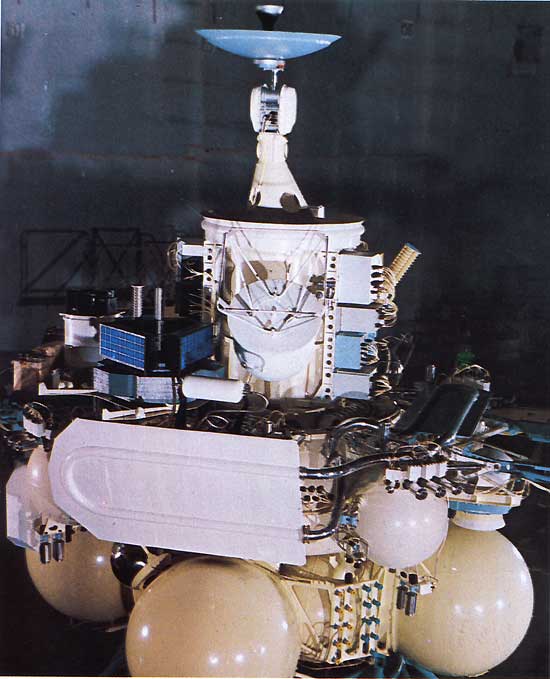

Может часть ДУ Фобосов?
http://epizodsspace.no-ip.org/bibl/markov/06.html

[Брабонт]

Может часть ДУ Фобосов?

Наши сборщики когда-нибудь носили столь модный американский прикид ?

[Johannes]

Может часть ДУ Фобосов?

Наши сборщики когда-нибудь носили столь модный американский прикид ?

http://www.laspace.ru/heatpipe/HP-Experience_Goncharov.pdf[/size]

[Брабонт]

О, был неправ. Просветили.

[Johannes]

Может часть ДУ Фобосов?

Hmm, I am sceptical. At least, it seems that it is based on the same components.

[Старый]

Я заинтригован: что же это может быть?
Двигательная установка для Ока-1/Купона?
 А что там сзади на второй подставке?

[Salo]

http://www.laspace.ru/heatpipe/HP-Experience_Goncharov.pdf

[Старый]

Блин, а ведь ДУ от Купона была на МАКСе! Все шарьте по загашникам!

[Salo]

http://www.novosti-kosmonavtiki.ru/content/numbers/246/29.shtml

КА "Око-1": 1 - солнечные батареи; 2 - датчик Солнца системы ориентации СБ (2 шт.); 3 - двигательная установка; 4 - приборный контейнер; 5 - радиатор системы терморегулирования приборного контейнера; 6 - аппаратура обнаружения; 7 - прибор Полярной звезды (2 шт.); 8 - солнцезащитная бленда теплопеленгатора; 9 - прибор ориентации на Землю (2 шт.); 10 - остронаправленная антенна; 11 - прибор ориентации на Солнце (4 шт.); 12 - малонаправленная антенна. Рис. автора по исходному изображению из книги "От "Кометы" до "Око"".

[Salo]

http://www.friends-partners.org/partners/mwade/graphics/graume66.htm



http://www.novosti-kosmonavtiki.ru/content/numbers/164/04.shtml

Общий вид КА "Купон". 1 — панели солнечных батарей; 2 — приборный контейнер; 3 — датчики системы ориентации; 4 — служебная антенна; 5 — антенны ретранслятора; 6 — датчик Солнца; 7 — радиатор системы терморегулирования. Рисунок НПОЛ.

[Старый]

ДУ от них была на МАКСе. Там один сферический баллон, точно помню. Остальных деталей не помню. Проспект есть но не помню где.

[Johannes]

The yellow exhibit is a variation of the engine assembly in the movie.


http://visualrian.ru/images/item/136845[/size]

[Старый]

The yellow exhibit is a variation of the engine assembly in the movie.


http://visualrian.ru/images/item/136845[/size]

Она! Похожа.
Чёрный цилиндр в наличии.
 Ага, и дырчатый выглядывает из-за стенда.
 На штанге справа есть 4 двигателя?

[Старый]

И штанга параллельна чёрному цилиндру. Под штангой двуногий подкос.
Всё, это она.

[Johannes]

Yes, very similar. Can anyone read the product description sheet?

[Salo]

http://www.novosti-kosmonavtiki.ru/content/numbers/164/04.shtml

Система коррекции орбиты в которой используются электрореактивные двигатели СПД-70 (запас ксенона — 50 кг), обеспечивает удержание КА на ГСО в пределах +— 0.1 градуса. Это исключает необходимость оборудования наземных станций средствами углового сопровождения.

Двигатели видимо ОКБ Факел. В состав входили 4 СПД-70 и термокаталиттические двигатели К-10.
Сфера, это видимо баллон с ксеноном. Цилиндр слева это бак с гидразином для ТКД.
