История Н1-Л3

[WkWk]

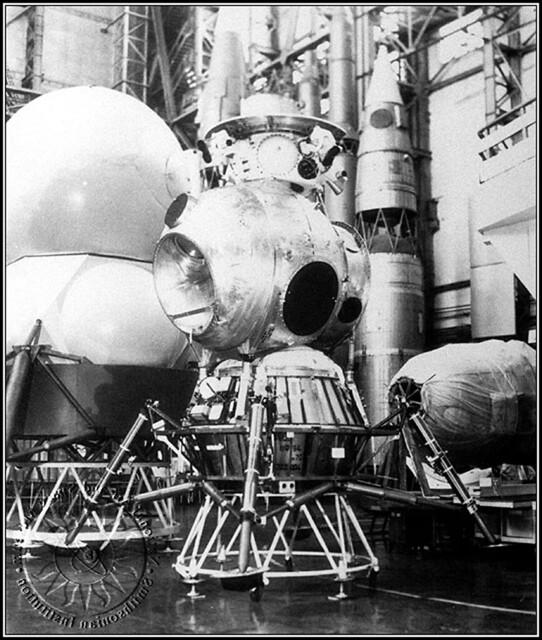

На заднем плане какой то странный ЛКМ

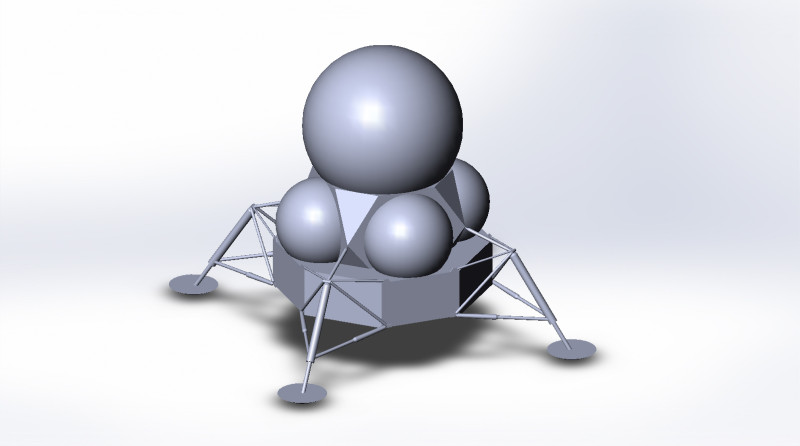

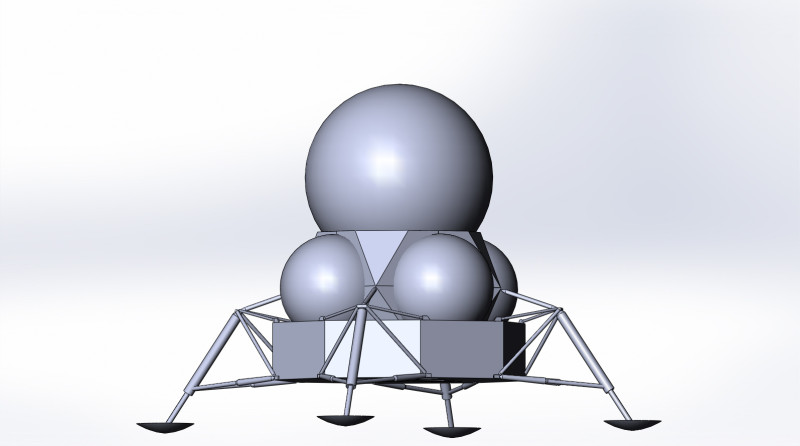

 Я прикинул его внешний вид - как то так вышло

 Полная переделка ракетного блока на сферические баки


[Nick Stevens]

Мне нравится внешний вид вашей модели.

Но знаем ли мы, насколько точен объект на фотографии? Форма выглядит так просто, что я всегда не хотел рассматривать ее как серьезный дизайн.

Nick

[WkWk]

Но знаем ли мы, насколько точен объект на фотографии?

Раз построили макет - наверно проработки были.  Но конечно хорошо бы их найти...

[Шамс]

По поводу комплексного стенда (КС) ЛК есть только вот этот документ:
Ф. 6 Оп. 4-1 Д. 6 Исходные данные на создание комплексного стенда изделия Л3. П2606-721. 1967 год.
Есть еще вот такой документ:
Ф. 6 Оп. 5-2 Д. 105 ПРОГРАММА. АВТОНОМНЫЕ ИСПЫТАНИЯ СИСТЕМЫ ЭНЕРГОПИТАНИЯ НА КОМПЛЕКСНОМ СТЕНДЕ ИЗДЕЛИЯ 11Ф93-КС. П6640-505, ПР.И-167. 1970 год.
Получается, что комплексный стенд был на весь Л3.
11Ф93-КС, видимо, не сохранился.
Наш маёвский 11Ф94-КС сохранился, но в чертежах он не числится.

[Шамс]

Изделие 4829
Ф. 6 Оп. 1-2 Д. 177 Методика автономных тепловых испытаний бака с водой 4829000Г изделия 11Ф94 и технические требования к экспериментальной установке. П3456-822. 1968 год.
Ф. 6 Оп. 18-2 Д. 126 ИСХОДНЫЕ ДАННЫЕ НА ПРОВЕДЕНИЕ АВТОНОМНЫХ ТЕПЛОВЫХ ИСПЫТАНИЙ НАВЕСНЫХ БАКОВ С ВОДОЙ 4829000Г В УСЛОВИЯХ ЕСТЕСТВЕННОЙ КОНВЕКЦИИ. 1968 год.

[Шамс]

ЛКМ странный какой то...

Полагаю, что это макет ГО ЛКМ.
Шарообразный ГО успешно использовался при пусках Т2К.
На первом фото - третий слева с дипломатом с наклейкой - Маринин Игорь.

[Шамс]

А вот эти макеты, к сожалению, не сохранились.

[WkWk]

Полагаю, что это макет ГО ЛКМ.
Шарообразный ГО успешно использовался при пусках Т2К.

А зачем к макету ГО приделаны посадочные ноги?

[Бертикъ]

А вот эти макеты, к сожалению, не сохранились.

И вот этот первый вариант тоже не сохранился похоже.
Вы не можете просматривать это вложение.
Исполнители воли Глушко пустили под нож самое старьё?))

[WkWk]

Исполнители воли Глушко пустили под нож самое старьё?))

А не проще - делая новые макеты старые пускали на запчасти и переделывали?

[Арсений]

ЛКМ странный какой то...

Полагаю, что это макет ГО ЛКМ.
Шарообразный ГО успешно использовался при пусках Т2К.
На первом фото - третий слева с дипломатом с наклейкой - Маринин Игорь.

Что, простите ?  Это модель 3-й ступени и головного блока Л3 в масштабе 1:5 для динамических испытаний

[Александр Геннадьевич Шлядинский]

ЛКМ странный какой то...

Полагаю, что это макет ГО ЛКМ.
Шарообразный ГО успешно использовался при пусках Т2К.
На первом фото - третий слева с дипломатом с наклейкой - Маринин Игорь.

Ну, про шарообразный обтекатель для Т2К, это как-то даже... Там форма далеко не шарообразная. А то, что на правом макете, это все блоки В, Г и Д, на которых не стоит обтекатель. Что это за шар на верху пока не ясно.
Вы не можете просматривать это вложение.

[космосмурф]

Однако обтекатель T2K на самом деле довольно элегантен. Здесь нет всех этих вертикальных направляющих, кроме тех, где разделяются две половины, а сверху есть люк для доступа к ним.
Более того, разделительные цилиндры не совсем такой формы, как на техническом рисунке выше. Воздух удаляется 4 трубами, выступающими из верхней части.

[Бертикъ]

Исполнители воли Глушко пустили под нож самое старьё?))

А не проще - делая новые макеты старые пускали на запчасти и переделывали?

И моё фото и цветное у Шамса - макеты, которые слишком отличались от реальных, чтобы их хоть как-то использовать в дальнейшем.

[WkWk]

Исполнители воли Глушко пустили под нож самое старьё?))

А не проще - делая новые макеты старые пускали на запчасти и переделывали?

И моё фото и цветное у Шамса - макеты, которые слишком отличались от реальных, чтобы их хоть как-то использовать в дальнейшем.

Значит - в металлолом

[Бертикъ]

Cependant, le carénage du T2K est en réalité assez élégant. Il n'y a pas tous ces rails verticaux, sauf là où les deux moitiés se séparent, et il y a une trappe sur le dessus pour y accéder.
De plus, les cylindres séparateurs n'ont pas exactement la même forme que sur le dessin technique ci-dessus. L'air est évacué par 4 tuyaux dépassant du haut.

А это откуда?

[космосмурф]

Мой видеоархив. Все это будет транслироваться в формате HD и полностью в моем документальном фильме, который сейчас находится в производстве.

[Арсений]

Мой видеоархив. Все это будет транслироваться в формате HD и полностью в моем документальном фильме, который сейчас находится в производстве.

А откуда и как были получены записи ? Это ведь с того самого секретного киноархива РКК ?

[космосмурф]

Нет, это просто из BBC. Они уже опубликовали почти все в этом документальном фильме: https://www.imdb.com/title/tt4482288/
Любой может свободно получить доступ к их архивам и купить их, здесь нет ничего секретного. Если у вас есть вопросы о том, откуда взялись архивы, которые они публично предлагают на продажу, пожалуйста, свяжитесь с ними, я не знаю. Эти архивы продаются уже много лет, их покупают многочисленные телеканалы и продюсеры документальных фильмов, потому что в этих документальных фильмах всегда используются одни и те же видеоматериалы.

[Шамс]

Полагаю, что это макет ГО ЛКМ.
Шарообразный ГО успешно использовался при пусках Т2К.

А зачем к макету ГО приделаны посадочные ноги?

Ну с ГО, конечно, я переборщил.
По ЛКМ есть вот это.
Ф. 6 Оп. 69-2 Д. 145 ИЗДЕЛИЕ ЛКМ. Э6610-222. 0-0СБ. УСТАНОВКА ДЛЯ ИСПЫТАНИЙ. СБОРОЧНЫЙ ЧЕРТЕЖ. 1973 год.
Вот только какие испытания? Копровые? Ноги же есть.
